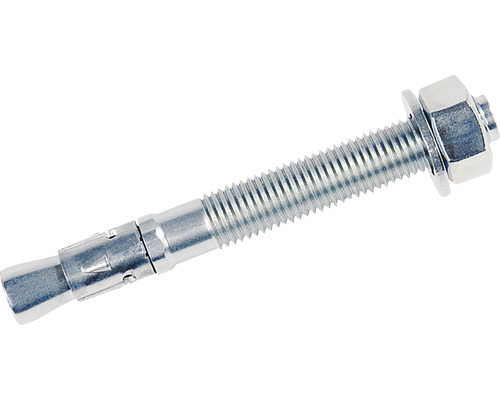

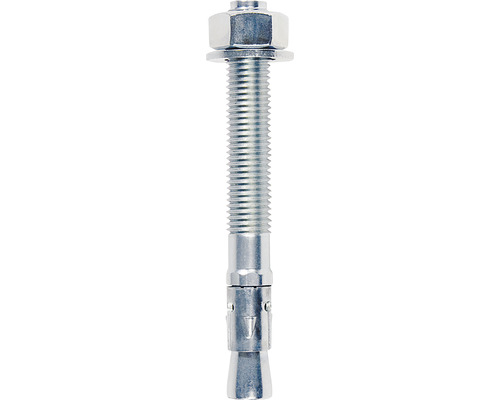

fischer Bolzenanker verzinkt FBN II 8/10 50 Stück

Befestigung

Schwerlastanker

8 mm

8 mm

70 mm

50 Stück

Beton

Innen, Aussen

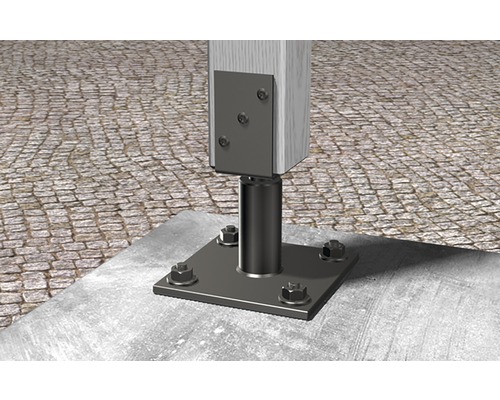

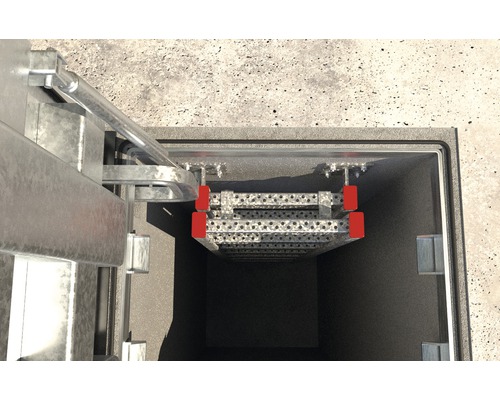

Anwendungen:<br /><br />Stahlkonstruktionen<br />Geländer<br />Konsolen<br />Leitern<br />Maschinen<br />Tore<br />Fassaden, Baustoffe:<br /><br />Zugelassen für:<br />Beton C20/25 bis C50/60, ungerissen<br /><br />Auch geeignet für:<br />Beton C12/15<br />Naturstein mit dichtem Gefüge<br />(Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung), Zulassungen:<br />ETA-07/0211<br />DoP No. 0192

Stahl

66 mm

66 mm

Aussensechskant

SW 13

Top Features:<br /><br />Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.<br /><br />Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.<br /><br />Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.<br /><br />Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.<br /><br />Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

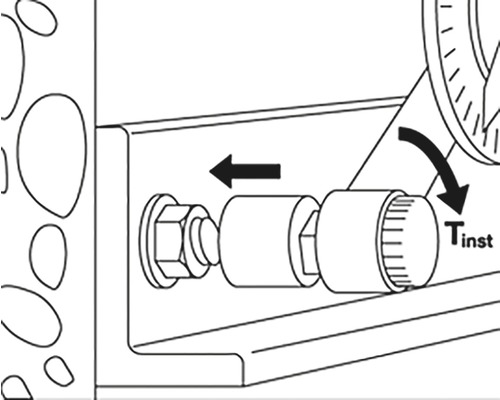

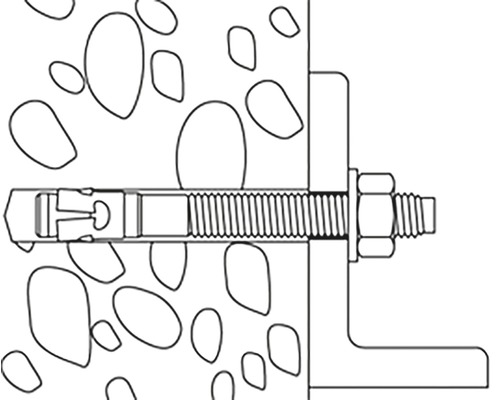

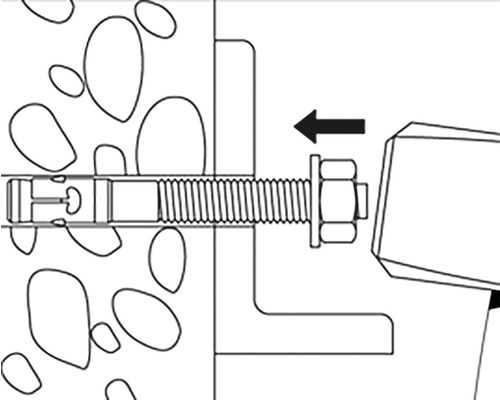

Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.<br /><br />Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).<br /><br />Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.<br /><br />Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.<br /><br />Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.

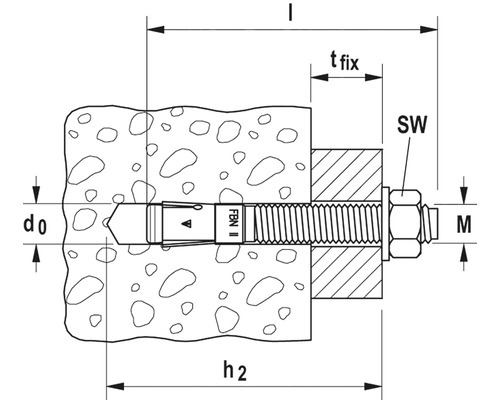

Bohrernenndurchmesser (d0) 8 mm<br />Min. Bohrlochtiefe bei Durchsteckmontage (h2) 66 mm<br />Ankerlänge (l) 70 mm<br />Max. Nutzlänge hef,stand./hef,min. (tfix) 10 / 20 mm<br />Gewinde (ø x Länge) M8 x 39 mm<br />Schlüsselweite 13 mm

Verzinkt

2004298964004, 4006209406649, 4006209451380
