fischer Einschlaganker verzinkt EA II M10 x 30 mm 50 Stück

Befestigung

Schwerlastanker

10 mm

12 mm

30 mm

Verzinkt

50 Stück

Beton

Innen, Aussen

Anwendungen:<br />Sprinkleranlagen<br />Stahlkonstruktionen<br />Maschinen<br />Konsolen<br />Schalungsstützen, Baustoffe:<br /><br />Geeignet für:<br />Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen<br />Beton C20/25 bis C50/60, ungerissen<br />Beton C12/15<br />Naturstein mit dichtem Gefüge<br />(Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung), Zulassungen:<br /><br />ETA-07/0135<br />ETA-07/0142<br />DoP No. 0756-CPD-0332<br />DoP No. 0292<br />DoP No. 0291<br />3023222<br />201811-0081

Stahl

32 mm

32 mm

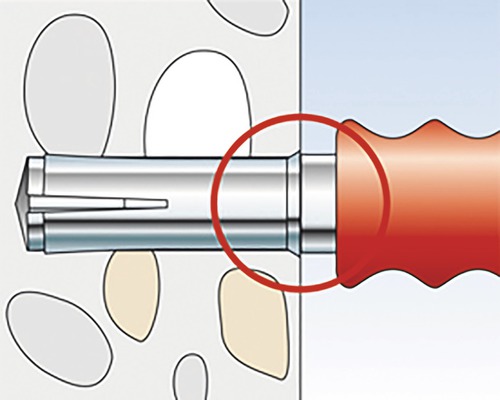

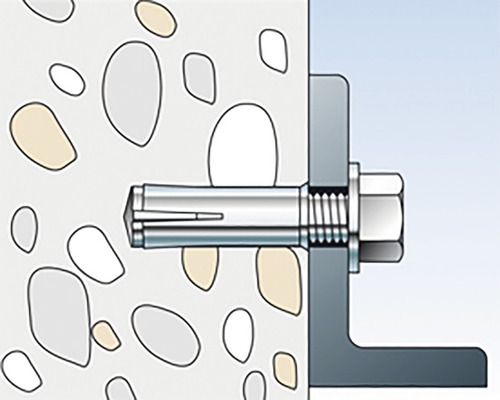

Top Features:<br /><br />Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.<br /><br />Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.<br /><br />Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.<br /><br />Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.<br /><br />Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.<br /><br />Ideal für die Anwendung bei hohen Lastanforderungen.

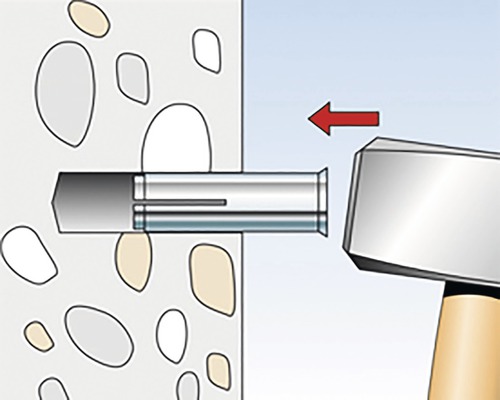

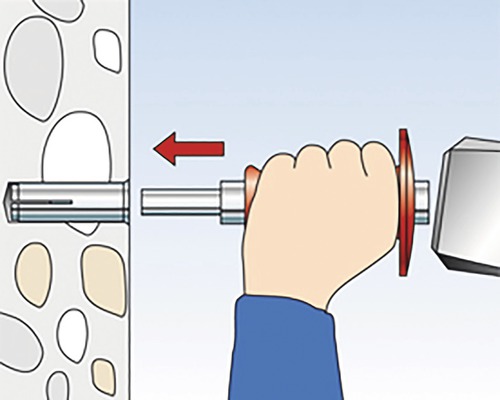

Der EA II ist für die Vorsteckmontage geeignet.<br /><br />Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.<br /><br />Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.<br /><br />Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.

Bohrernenndurchmesser (d0) 12 mm<br />Min. Einschraubtiefe (lE,min) 10 mm<br />Max. Einschraubtiefe (lE,max) 14 mm

4006209483329
