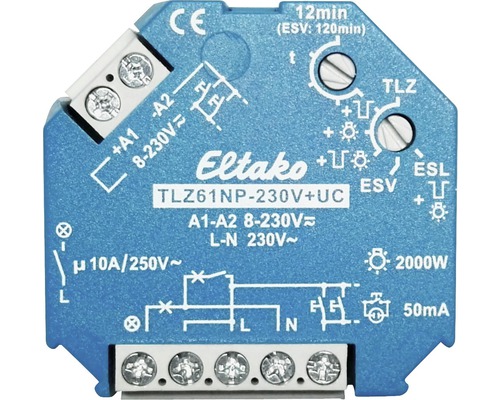

Treppenlichtzeitschalter Eltako TLZ61NP-230V+UC 10A/250V 1 Schliesser

Treppenlichtzeitschalter Unterputzeinbau
Zum Einbau in Abzweigdosen und AP-Montage, elektronisch, automatische Schaltungserkennung für 3- und 4-Leiteranschluss, nachschaltbar, Zeitbereich einstellbar 1-12 Minuten, Dauerlicht einschaltbar durch Taster, automatisches Abschalten nach 1 Stunde

- 1 Zeit‑Schliesser nicht potentialfrei
- Nennstrom: 10A
- Nennspannung: 230V

1 Schliesser nicht potenzialfrei 10A/250 V/AC, Glühlampen bis 2000 W, ESL und LED-Lampen bis 200W, Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Standby-Verlust nur 0,7 W. Mit ESL-Optimierung. Für Einbaumontage. 45 mm lang, 55 mm breit, 18 mm tief.
Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230 V. Zeiteinstellung 1 bis 12 Minuten. Glimmlampenstrom bis 50 mA, abhängig von der Zündspannung der Glimmlampen. Für 3- und 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei
4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Nach einem Stromausfall wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 60 Minuten automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann die Ausschaltvorwarnung mit Taster-Dauerlicht ESL auf dem unteren Drehschalter einstellen. Innerhalb der ersten Sekunde nach dem Einschalten oder Nachschalten kann bei den TLZ-Funktionen die Zeit durch bis zu 3-maliges kurzes Tasten verlängert werden. Jedes Tasten addiert 1- mal die eingestellte Zeit hinzu. Auf die Funktion ESV, Stromstossschalter mit Rückfallverzögerung bis 120 Minuten, umschaltbar. In dieser Funktion wird nach Ablauf der einstellbaren Verzögerungszeit automatisch ausgeschaltet, wenn der manuelle Aus-Befehl nicht gegeben wurde. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallverzögerung ausgeschaltet und es ergibt sich die normale Stromstossschalter-Funktion ES.
