Campingbox Bettsystem für Ducato/Crafter/Sprinter aufbauen

Campingbox Bettsystem für Ducato/Crafter/Sprinter aufbauen

Entdecke das Bett zum Reisen. Mit dem Ausziehbett Christoph von BUILDIFY bist Du für jedes Abenteuer gerüstet. Es bietet viel Platz zum Schlafen, Sitzen und Verstauen. Einfach praktisch: Zusammenstecken, losfahren, ausziehen, ausruhen.

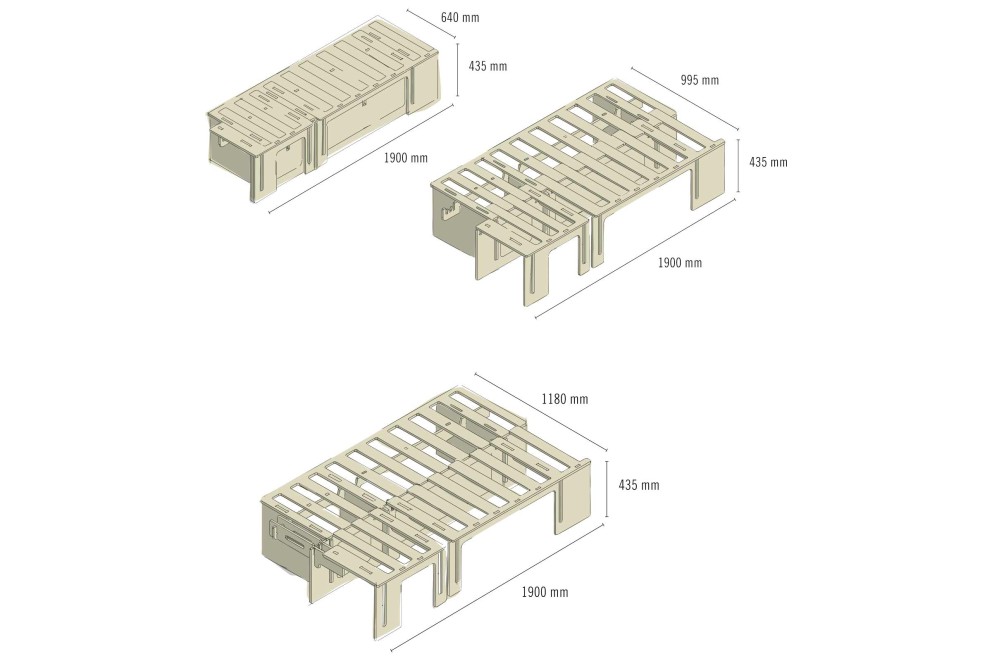

Skizze Bettsystem Christoph

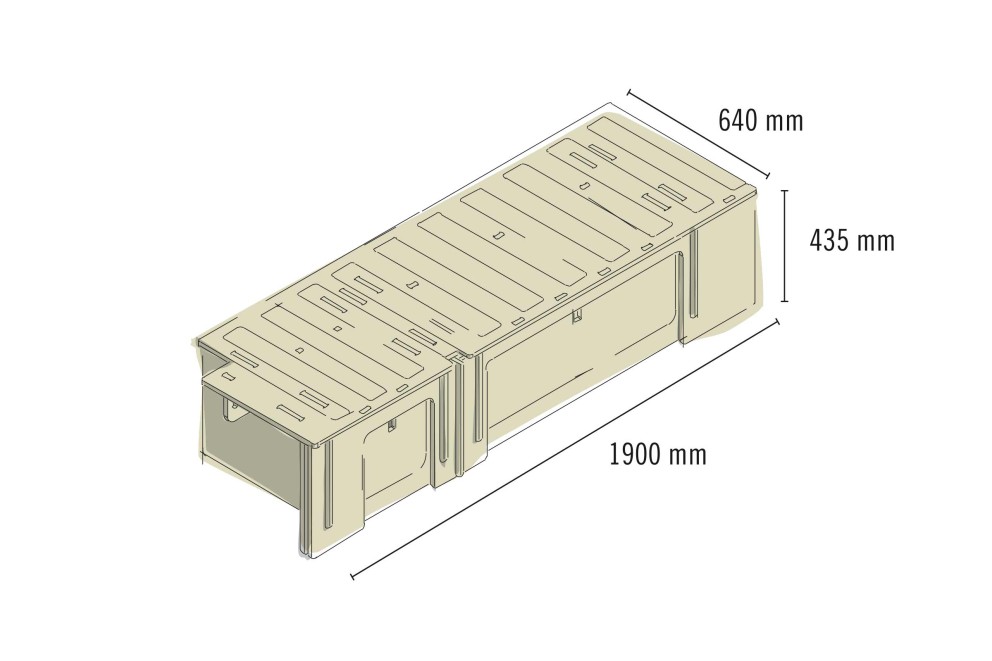

Ausgezogen bietet das Bett eine max. Liegefläche von: L: 1900 mm x B: 1180 mm H: 435 mm. Zusammengeschoben eine Fläche von: L: 1900 mm x B: 640 mm x H: 435 mm. Die Bank verfügt über zwei Staufächer mit den Massen: L: 1045 mm x B: 580 mm x H: 320 mm und L: 450 mm x B: 580 mm x H: 320 mm.

Möchtest Du das Bett in einen VW-Bus einbauen, gibt es eine zweite, etwas kleinere Version von Christoph mit den entsprechenden Massen. Soll Dein Bett insgesamt etwas kleiner sein, ist das Ausziehbett Marco für Ducato, Crafter, Sprinter oder VW was für Dich. Hier geht's zu den Anleitungen.

Das brauchst Du

Vorbereitung

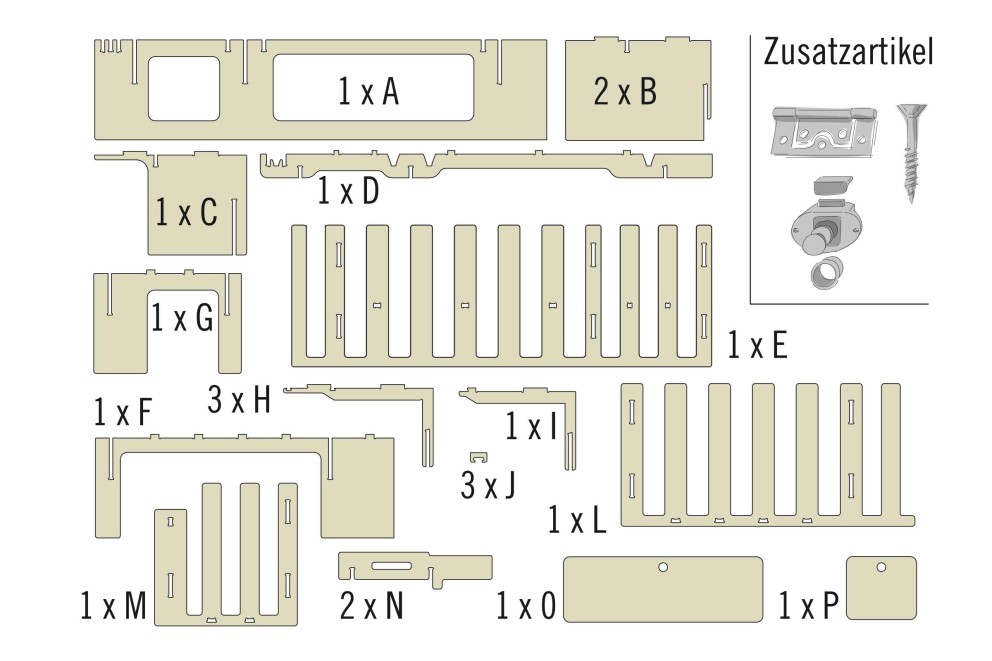

Bausatz Bettsystem Christoph/Marco

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Campingbett. Ausserdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.

Farbliche Gestaltung & Holzschutz

Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.

Arbeitsschritte

Gehäuse der Campingbox montieren

01

Stelle die Frontseite (A) auf und stecke das erste Wandelement (B) in die linke Aussparung der Frontseite ein.

 Arbeitsschritt 1
02

Stecke in die hintere Aussparung das zweite Wandelement (B) und in die mittlere Aussparung die Zwischenwand (C) ein. Die Bauteile müssen danach oben bündig abschliessen.

 Arbeitsschritt 2
03

Verbinde mit der Strebe (D) die drei Wandelemente. Die Strebe steht seitlich auf beiden Seiten über.

 Arbeitsschritt 3
04

Die Oberkanten der Strebe und der Wände müssen bündig abschliessen.

 Arbeitsschritt 4
05

Lege die Finger-Abdeckplatte (E) so auf das vorgefertigte Unterteil auf, dass alle Zapfen in die vorgestanzten Nuten der Abdeckplatte passen. Drücke die Abdeckplatte fest.

 Arbeitsschritt 5

Weissen Gummihammer nutzen

Wenn sich die Steckverbindungen schwer zusammenfügen lassen, kann das Zusammenbauen mit einem Gummihammer unterstützt werden. Am besten einen weissen Gummihammer verwenden und dabei nur vorsichtige Schläge ausführen.

Breites Ausziehelement des Campingbetts montieren

06

Stecke die erste Winkelstrebe (H) in die linke Aussparung der Frontseite (F) ein.

 Arbeitsschritt 6
07

Entferne an den Stoppern (J) die fertigungsbedingten kleinen Stege mit Schleifpapier. Setze den Stopper (J) in die Nut am Ende der Winkelstrebe ein - siehe auch nachfolgendes Detailbild. Montiere die zweite Winkelstrebe ebenso mit dem Stopper.

 Arbeitsschritt 7
08

Der Stopper verhindert das Herausfallen des Ausziehelementes aus dem Gehäuse.

 Arbeitsschritt 8
09

Stecke die Finger-Abdeckplatte (L) auf das vorgefertigte Unterteil auf. Die Zapfen müssen in die vorgestanzten Nuten passen.

 Arbeitsschritt 9

Schmales Ausziehelement des Campingbetts montieren

10

Stecke die Winkelstrebe (I) in die linke und die Winkelstrebe (H) in die Rechte Aussparung der Frontseite (G) ein.

 Arbeitsschritt 10
11

Entferne am Stopper (J) wie zuvor die kleinen Stege mit Schleifpapier. Setze den Stopper in die hintere Nut der Winkelstrebe (H) ein.

 Arbeitsschritt 11
12

Montiere auf das vorgefertigte Unterteil die Finger-Abdeckplatte (M).

 Arbeitsschritt 12

Tür der Staufächer montieren

13

Befestige die Türen (0 + P) mit jeweils zwei Scharnieren an den Gehäuseöffnungen. Verschraube dazu die Scharniere zuerst an den Schmalseiten der Türen und dann an den Gehäuseöffnung.

 Arbeitsschritt 13
14

Jetzt wird das Push Lock Möbelschloss montiert. Dazu den bei der Campingbox mitgelieferten Anschlag von innen passend zum Push Lock Möbelschloss anbringen.

 Arbeitsschritt 14

Elemente der Campingbox zusammenbauen

15

Setze das schmale Ausziehelement am linken Ende des Gehäuses auf und ziehe es nach vorne aus.

 Arbeitsschritt 15
16

Setze die beiden Stützen (N) in die Nuten der überstehenden Strebe (D) und der Frontseite ein.

 Arbeitsschritt 16
17

Setze das breite Ausziehelement ebenfalls auf.

 Arbeitsschritt 17
18

Im zusammengeschobenen Zustand entsteht eine Sitzbank und im ausgezogenen Zustand ein Bett für Deinen Camper. Hinter den beiden Türen befindet sich gut nutzbarer Stauraum.

 Arbeitsschritt 18
Arbeitsschritt 18

Sicherheitshinweise

Diese Anleitung wurde mit grösstmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.

  • Unsere Produkte sind keine Bestandteile des Fahrzeuges.
  • Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemässe Sicherung nicht in unserem Verantwortungsbereich liegt.
  • Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
  • Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
  • Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
  • Die Montageanleitung ist ausschliesslich online verfügbar und wird im Reiter «Datenblätter» als PDF zum Download zur Verfügung gestellt.
