Entwässerungsrinne einbauen

Entwässerungsrinne einbauen

Hast Du an Entwässerungsrinnen für Deine neue Hofeinfahrt gedacht? Die brauchst Du, wenn Du nicht durch Wasserpfützen zu Deiner Haustür waten willst. Hier erfährst Du, wie Du sie einbaust.

Das brauchst Du

Entwässerungsplan beachten!

Beim Pflastern einer Hoffläche wird üblicherweise eine Entwässerungsrinne gesetzt, über die das Regenwasser gezielt in die Kanalisation abgeleitet wird. Wo die Rinne gesetzt und angeschlossen wird, kannst Du dem Entwässerungsplan Deiner Bauunterlagen entnehmen.

Entwässerungsrinne setzen

01

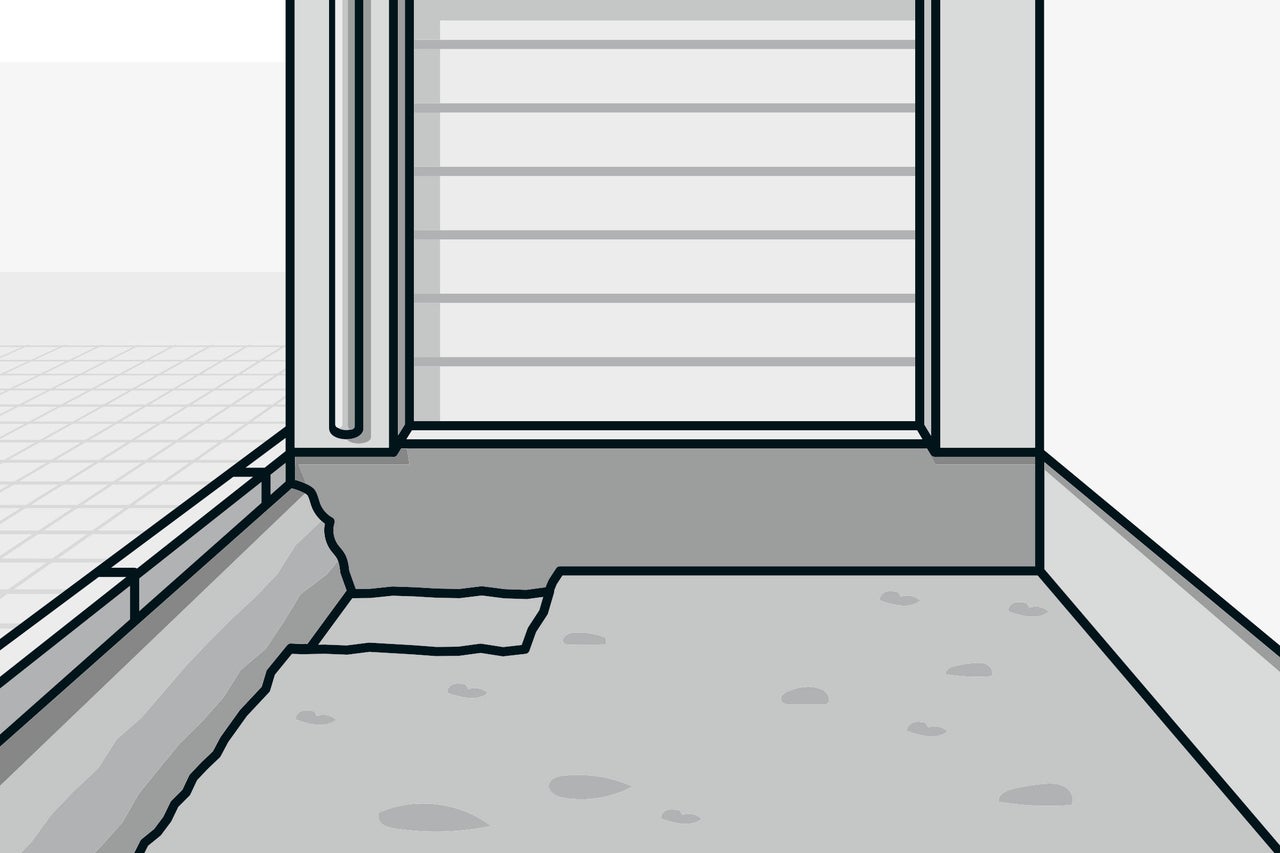

Die Entwässerungsrinne wird vor den Pflasterarbeiten gesetzt und angeschlossen. Sie besteht aus dem Einlaufkasten und den einzelnen Rinnen. Da der Einlaufkasten höher ist als die Rinnenelemente, muss die Erde hierfür tiefer ausgehoben werden. Berücksichtige für die Aushubtiefe auch, dass für den Einlaufkasten und die Entwässerungsrinne ein 10 cm dicker Betonsockel gegossen wird.

Wir zeigen hier den Einbau direkt vor einer Garageneinfahrt. Die Entwässerungsrohre sind bereits bis zur Einbaustelle verlegt. Der Einlaufkasten wird links eingebaut, weil später auf dieser Seite auch das Fallrohr des Garagendaches an die Entwässerungsrohre angeschlossen wird.

 Arbeitsschritt 1
02

Damit die Rinne später dicht an das Garagenfundament anschliesst, müssen möglicherweise Betonreste mit dem Bohrhammer abgestemmt werden; danach wird die Anschlussfläche mit dem Winkelschleifer geglättet. Bereite alles gründlich vor.

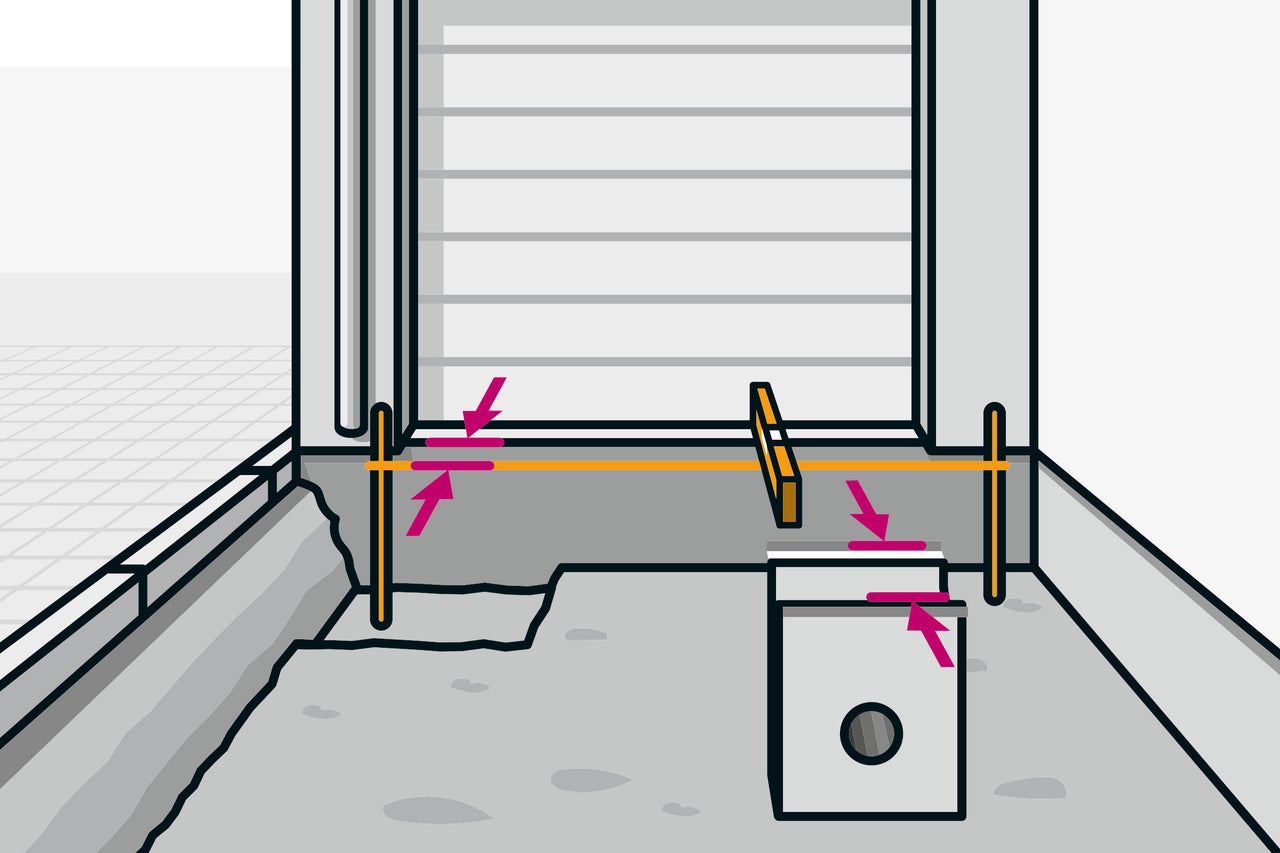

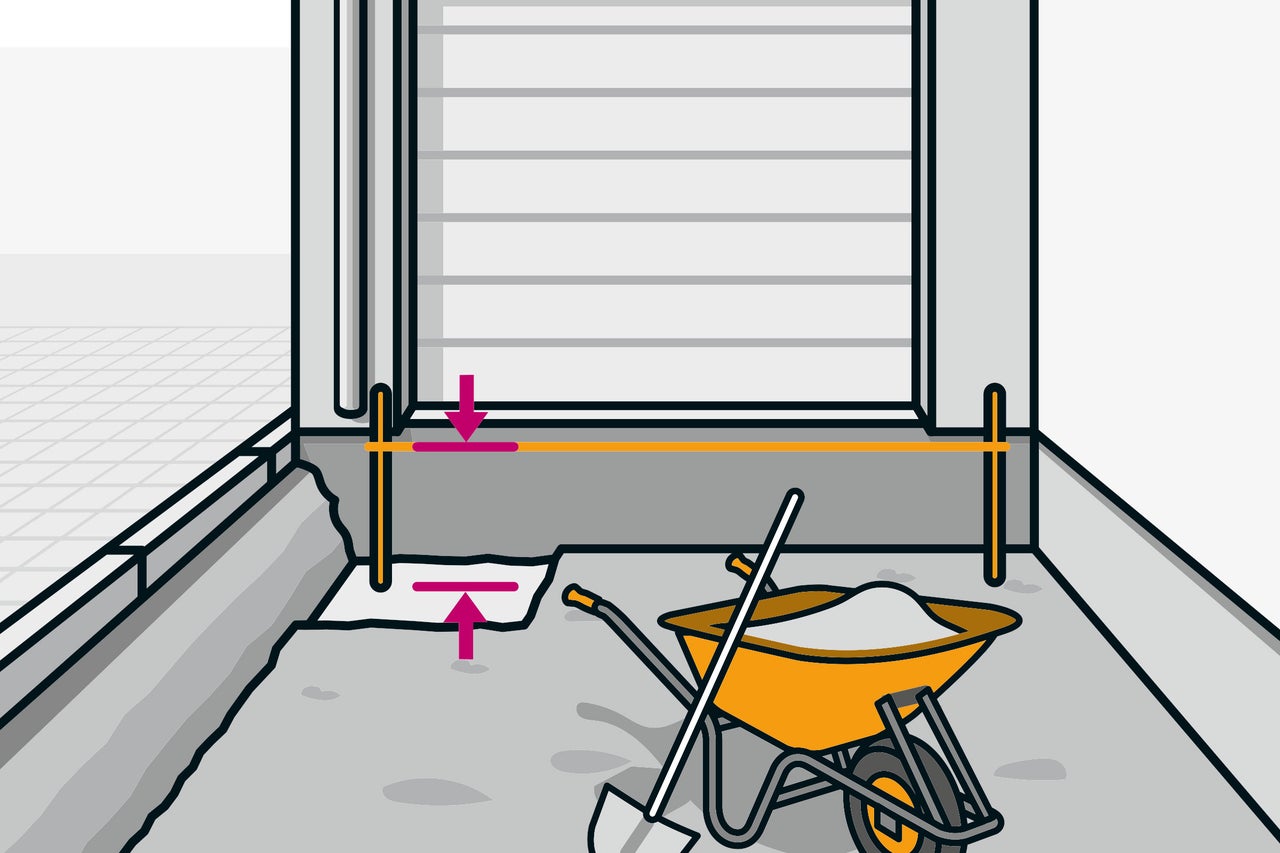

Miss nun die Breite des Einlaufkastens und der Rinnenelemente. Schlage mit dem Fäustel ausserhalb der Einbaustelle zwei Schnureisen ein – der Abstand zum Garagenfundament entspricht dabei der Breite des Einlaufkastens und der Rinnenelemente. Spanne eine Maurerschnur auf Höhe des Garagenbodens (= Oberkante Rinne) zwischen die zwei Schnureisen und richte sie mit der Wasserwaage aus. Daran wird später die Rinne ausgerichtet.

 Arbeitsschritt 2
03

Fülle für das Fundament des Einlaufkastens so viel Beton in die ausgehobene Stelle, dass der Einlaufkasten 1 bis 2 cm über die gespannte Schnur hinausragt. (Wenn der Einlaufkasten 50 cm hoch ist, beträgt das Mass vom Beton bis zur Schnur 48 bis 49 cm.) Der Einlaufkasten wird im nächsten Schritt 1 bis 2 Zentimeter in den Beton eingeklopft.

 Arbeitsschritt 3
04

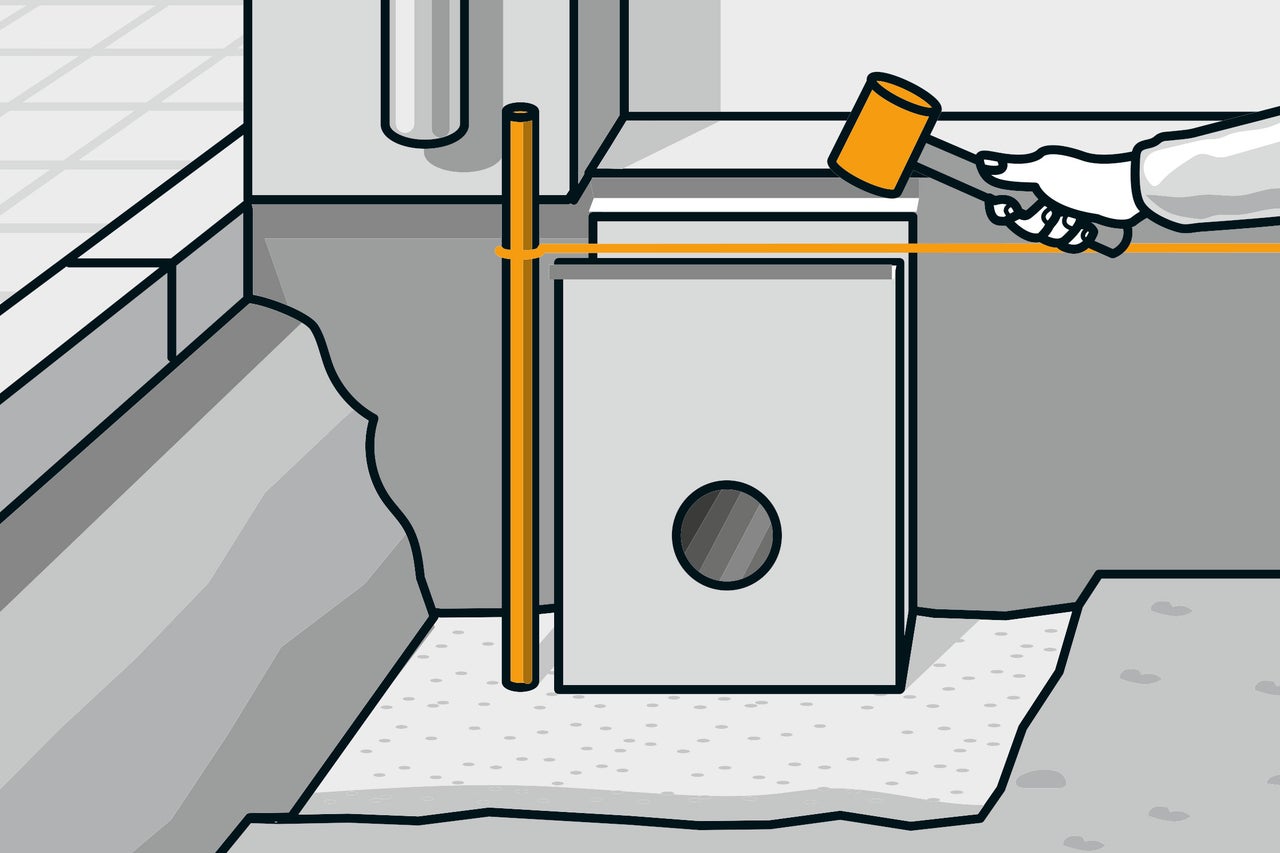

Setze den Einlaufkasten mit der Anschlussöffnung nach vorne (oder Richtung Entwässerungsrohr) auf das Betonbett und richte ihn an der gespannten Schnur aus. Klopfe ihn mit dem Gummihammer soweit in das Betonbett, bis er mit der Maurerschnur bündig abschliesst.

 Arbeitsschritt 4
05

Prüfe mit der Wasserwaage den waagerechten Übergang zum Garagenboden. Prüfe mit der Wasserwaage auch, ob er im Lot ist.

 Arbeitsschritt 5
06

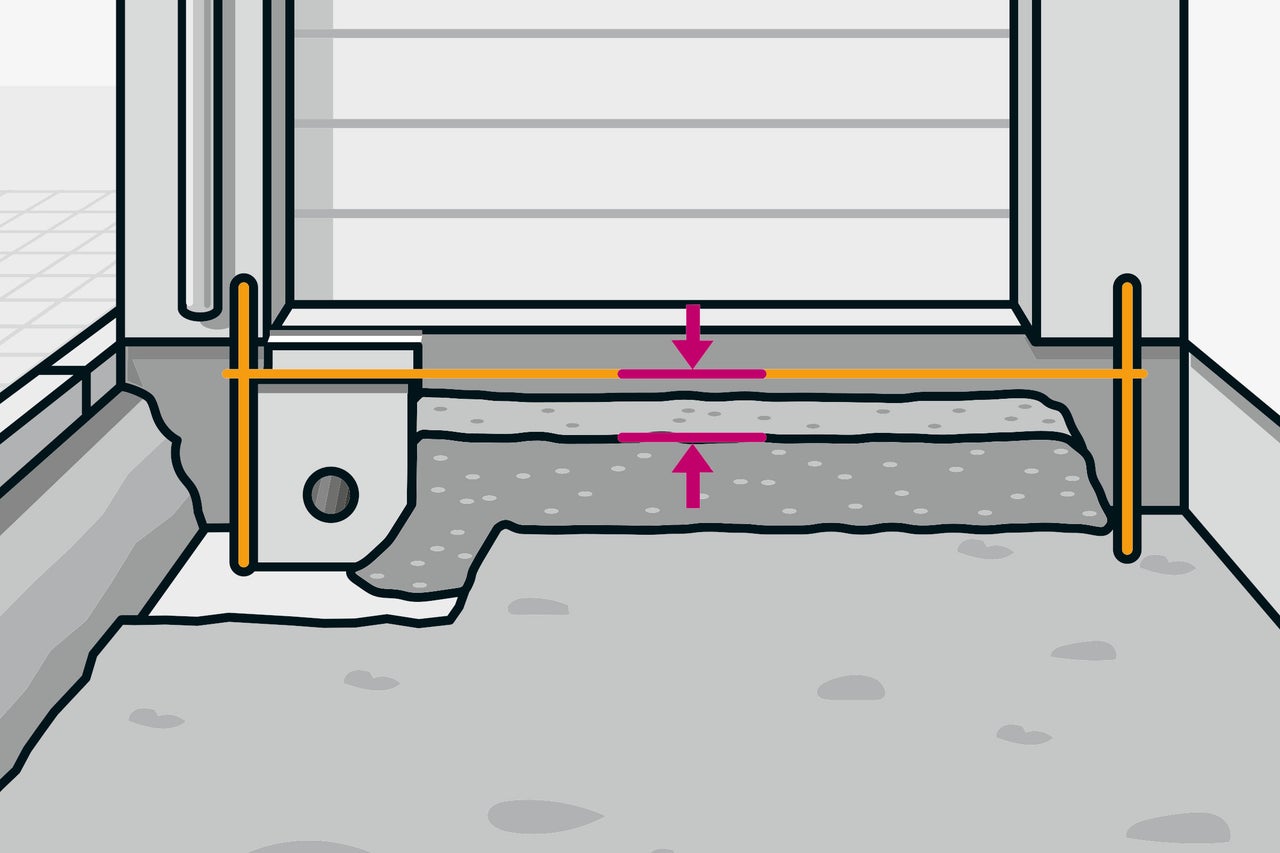

Für die Rinnenelemente muss der Beton höher aufgeschüttet werden. Fülle so viel Beton in die ausgehobene Stelle, dass die Rinne 1 bis 2 cm über die gespannte Schnur hinausragt, denn auch die Rinnenelemente werden gleich 1 bis 2 Zentimeter in den Beton eingeklopft. Kontrolliere die Höhe des Betons an mehreren Stellen – dazu eine Glättekelle auf die Betonoberfläche legen und mit dem Zollstock nach oben zur Schnur messen.

 Arbeitsschritt 6
07

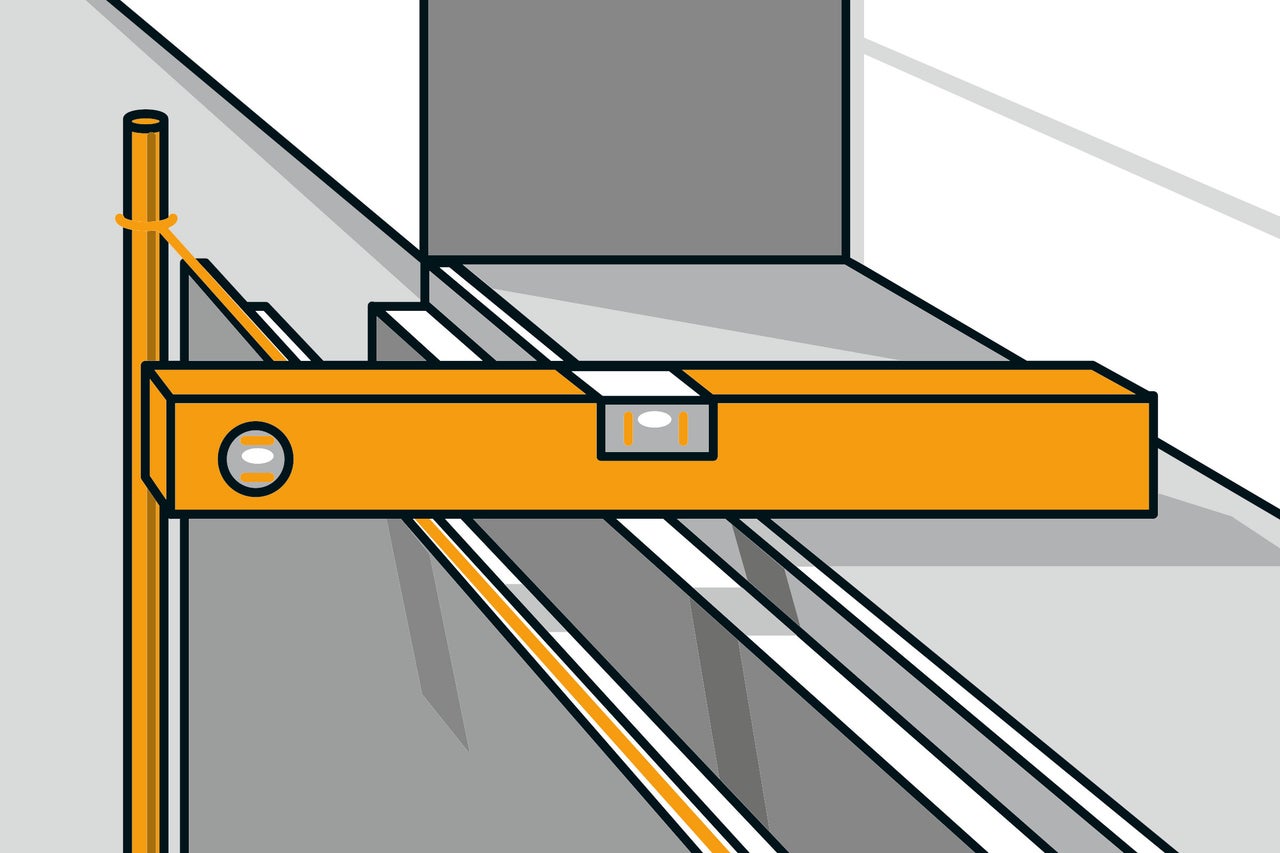

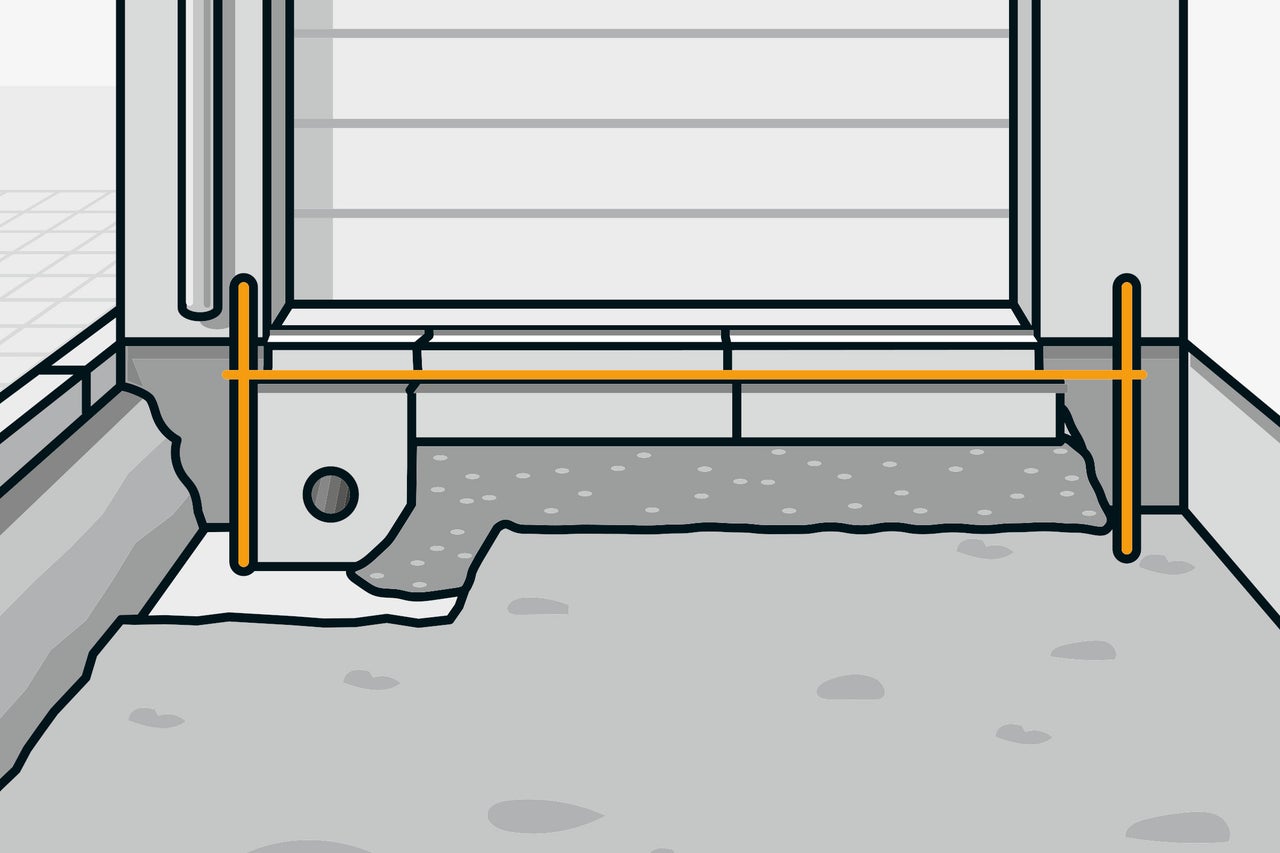

Ist das Betonbett vorbereitet? Dann füge jetzt die Rinnenelemente dicht am Einlaufkasten und dicht zueinander an. Klopfe sie mit dem Gummihammer so weit in den Beton, bis sie mit der Schnur bündig sind. Prüfe mit der Wasserwaage den waagerechten Verlauf und die senkrechte Ausrichtung.

 Arbeitsschritt 7
08

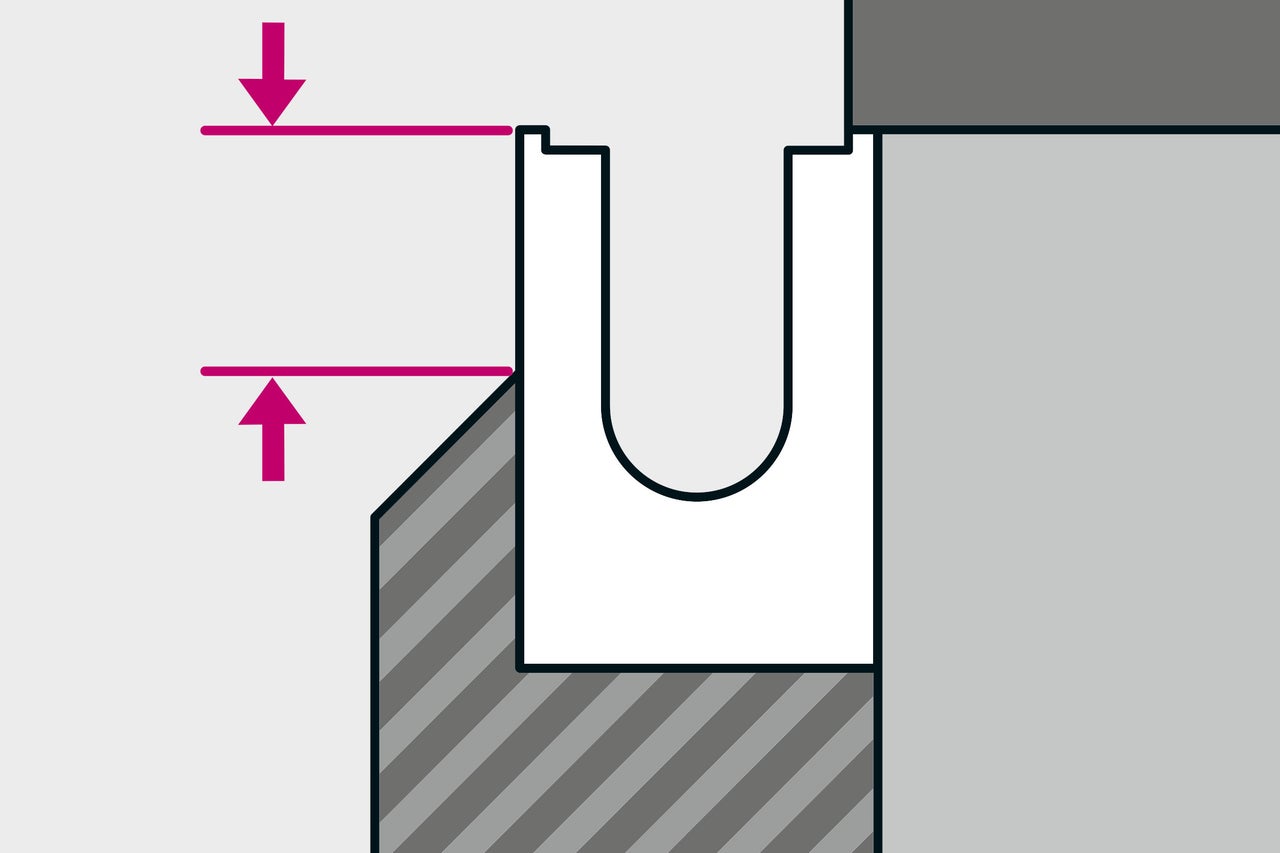

Die Rinnenelemente müssen sehr fest sitzen und dürfen sich später auch nicht lockern, wenn ein Fahrzeug darüber fährt. Deshalb wird vorne ein Betonkeil gegossen. Forme den Beton an der Oberkante schräg, damit das eindringende Wasser schräg abgeleitet wird – lass dabei in der Höhe genug Platz für die Pflastersteine und das Pflasterbett: Für ein 8 cm hohes Pflaster mit Pflasterbett brauchst Du 12 cm Höhe über dem Betonkeil. Schiebe das Abdeckblech am Rinnenende ein und lass den Beton aushärten.

 Arbeitsschritt 8

Rohre verbinden

09

Nun wird der Einlaufkasten mit der Entwässerungsleitung verbunden. Dazu benötigst Du verschiedene KG-Rohre und KG-Rohrbögen. Das Fallrohr von der Dachentwässerung (falls vorhanden) wird über eine Abzweigung angeschlossen. Eine genaue Materialplanung ist kaum möglich – besorge deshalb ein paar zusätzliche Bögen und Rohre. Unbenutztes Material kannst Du üblicherweise zurückgeben.

Lege das Ende der Entwässerungsleitung frei. Nimm den Muffenstopfen ab und verbinde das Rohrende probeweise und ohne Dichtringe mit dem Einlaufkasten – verwende dazu Bögen, Rohre und ggf. eine Abzweigung. Wichtig ist, dass die Rohre nach dem Verlegen nicht unter Spannung stehen.

 Arbeitsschritt 9
10

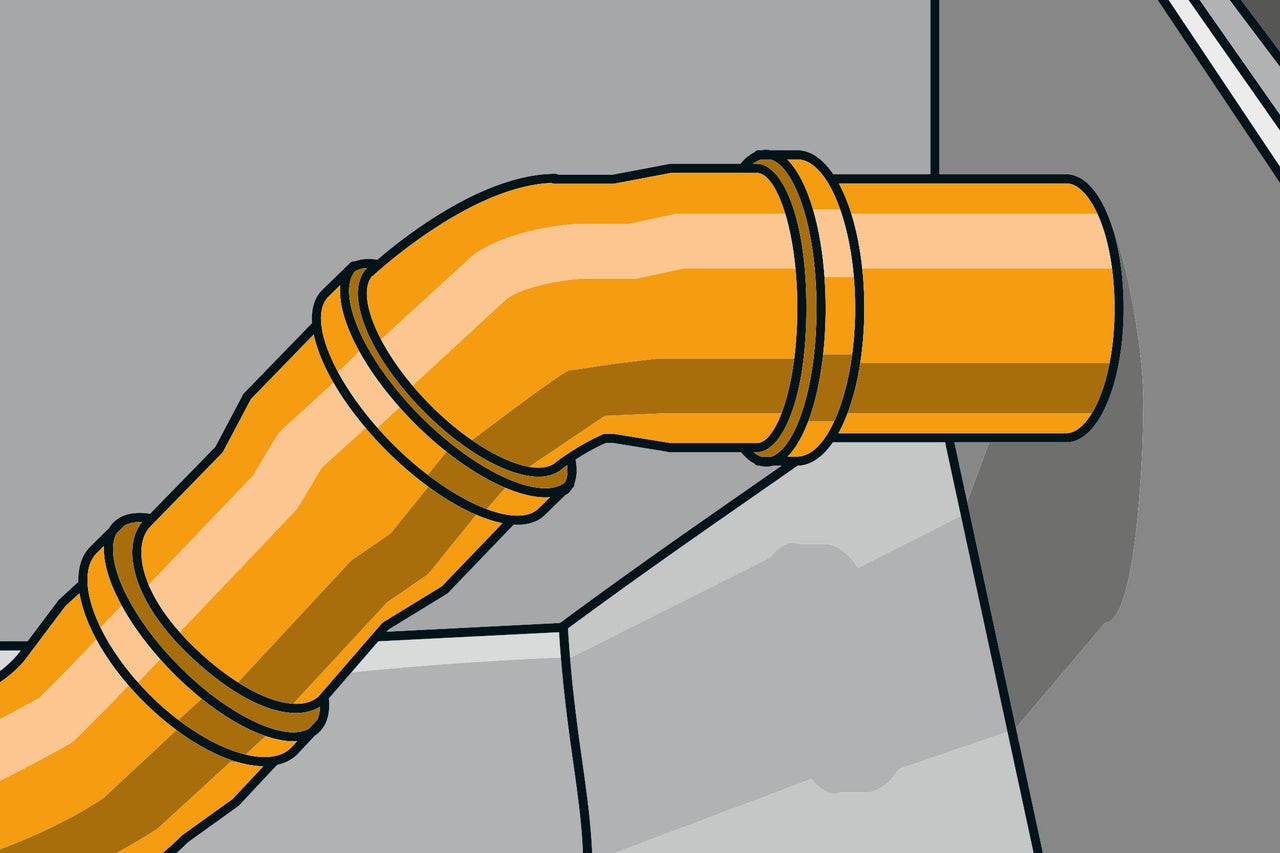

Jetzt wird das letzte Teilstück, das in den Entwässerungskasten hineinragt, ausgemessen: Es muss so lang sein, dass es später den Schmutzkorb im Kasten nicht behindert und dennoch in das letzte Rohrstück oder den letzten Bogen eingeschoben werden kann. Schneide dieses Teilstück aus einem geraden Rohr zu und feile an beiden Rohrenden eine 45°-Fase an, damit es sich im nächsten Schritt problemlos einschieben lässt.

 Arbeitsschritt 10
11

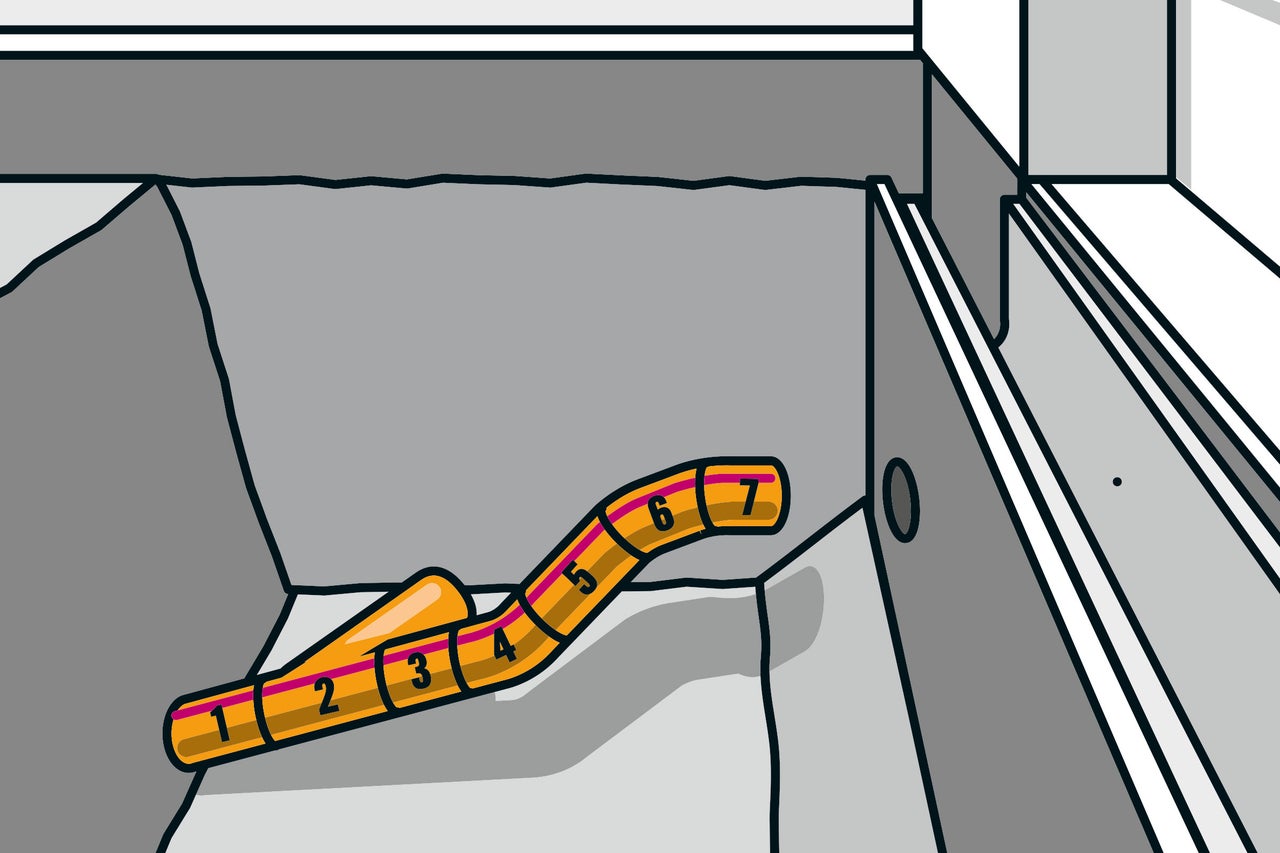

Passen alle Rohrverbindungen? Dann markiere die Verbindungsstellen und nummeriere die Rohre – beginne dabei am Entwässerungsrohr. Nimm die Rohre wieder auseinander, setze die Dichtringe ein und bestreiche sie mit Gleitmittel. Schiebe zuerst das letzte Teilstück etwas tiefer in den Einlaufkasten als markiert. Füge nun die übrigen Rohrabschnitte der Nummerierung folgend endgültig zusammen. Um das letzte Teilstück anzuschliessen, ziehst Du es einfach wieder aus dem Einlaufkasten heraus. So gelingt die Verbindung am besten.

 Arbeitsschritt 11
12

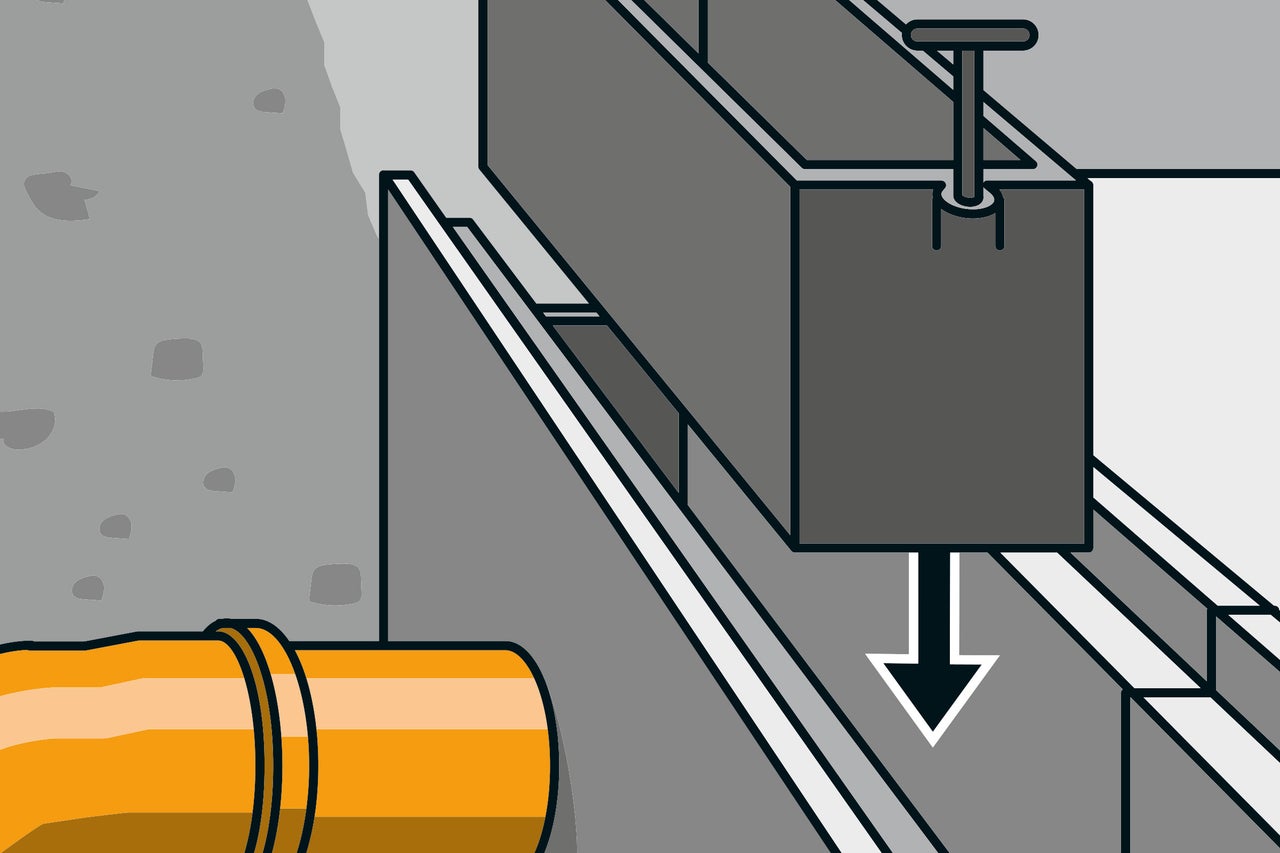

Setze den Schmutzkasten in den Einlaufkasten ein und montiere die seitliche Abdeckung am Einlaufkasten.

 Arbeitsschritt 12
13

Verlege probeweise die Bögen und Rohrabschnitte von der Abzweigung zu Fallrohr – wieder ohne Dichtringe. Markiere die Einzelteile wie eben und nimm sie wieder auseinander. Lege die Dichtringe ein, streiche sie mit Gleitmittel ein und verbinde die Teile endgültig.

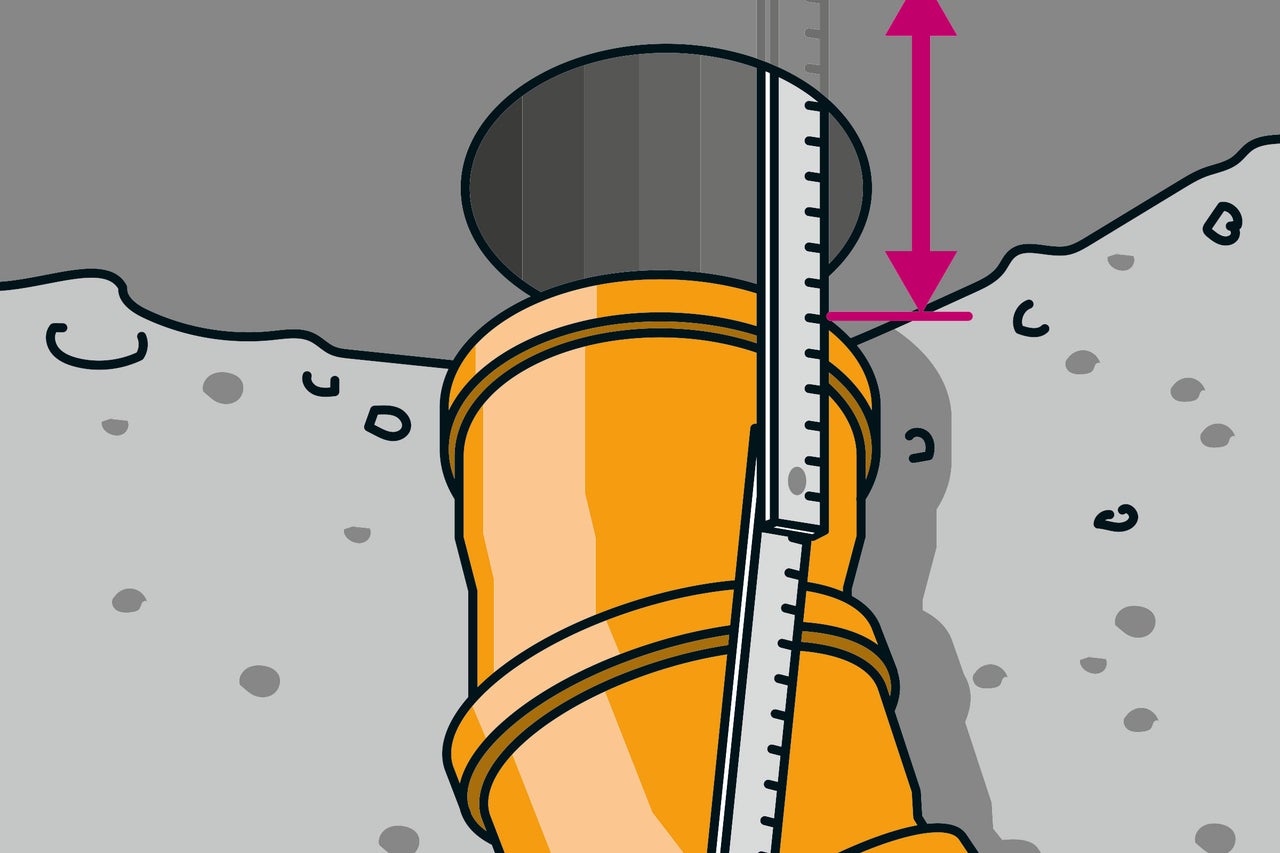

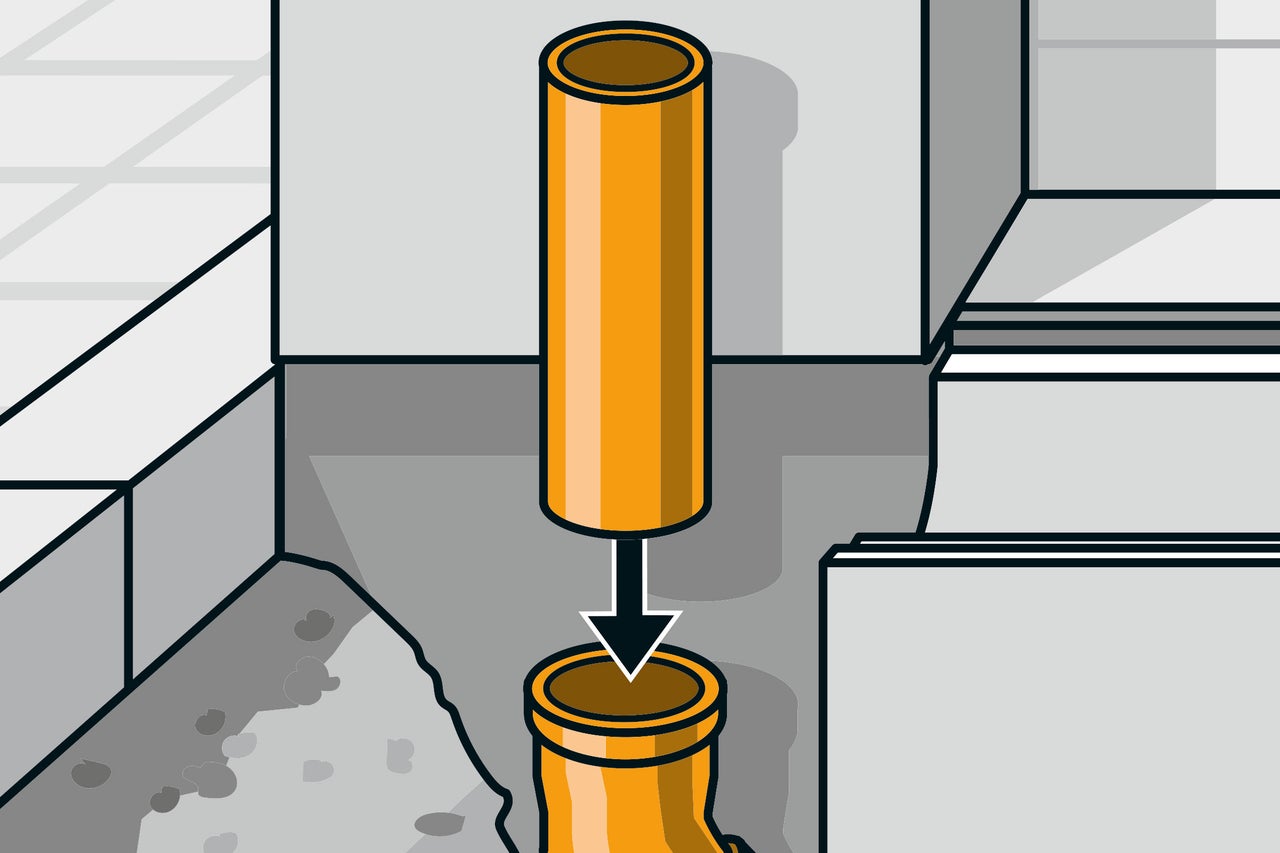

Nun wird die Höhe bis zum Ende des Fallrohres gemessen. Entferne dann das Fallrohr – öffne dazu die Rohrschellen und zieh das Rohr aus dem darüberliegenden Rohrabschnitt oder aus dem Rohrbogen heraus. Schneide den abgemessenen Rohrabschnitt aus einem Standrohr zu, das ist stabiler. Das untere Rohrende des Standrohres wird angefast. Streiche den Dichtring mit Gleitmittel ein und stecke das Standrohr in die Muffe der verlegten Entwässerungsrohre.

 Arbeitsschritt 13
14

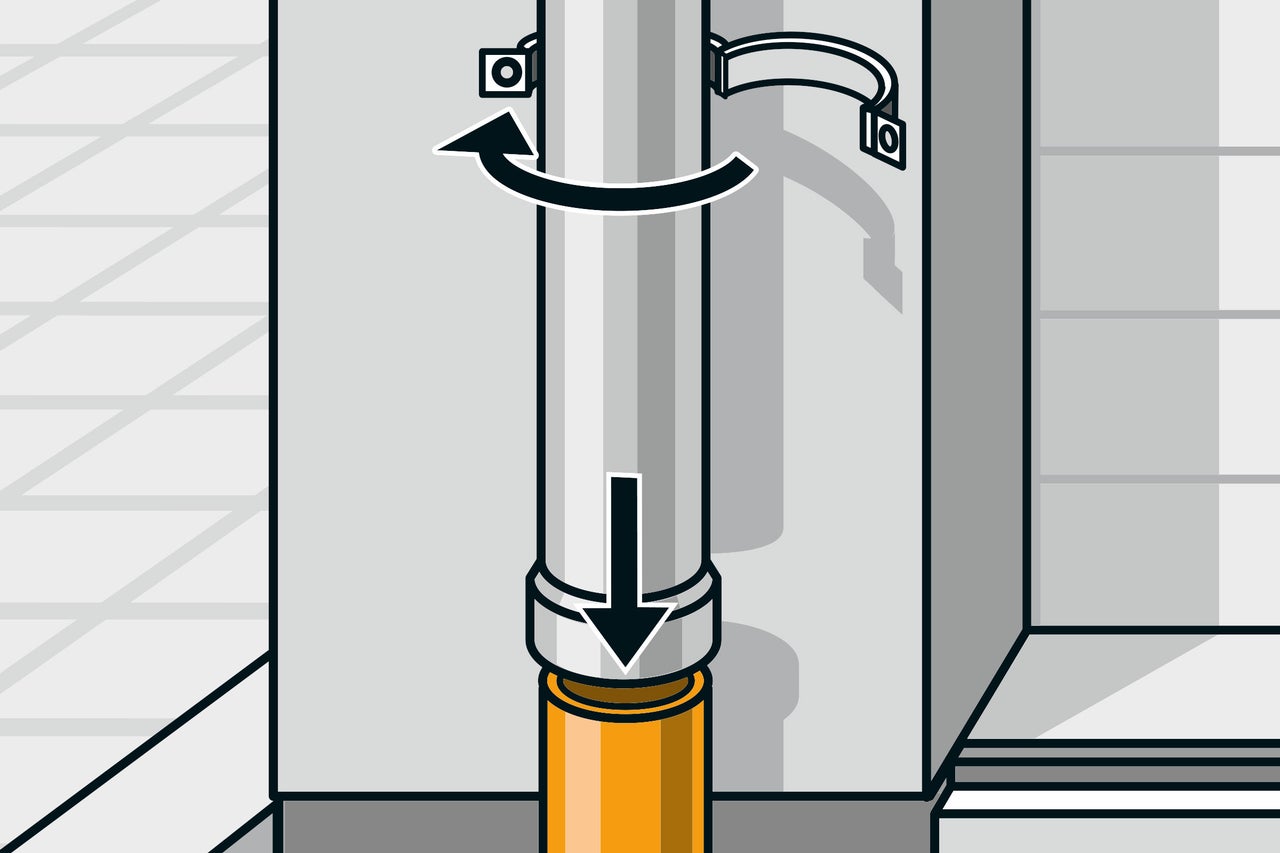

Stecke das Übergangsstück des Standrohres auf das Fallrohrende und befestige das Fallrohr an seinem ursprünglichen Platz. Ziehe das Übergangsstück anschliessend auf das Standrohr herunter. Setze das Rohr fest und verschraube die Rohrschelle am Fallrohr.

 Arbeitsschritt 14
15

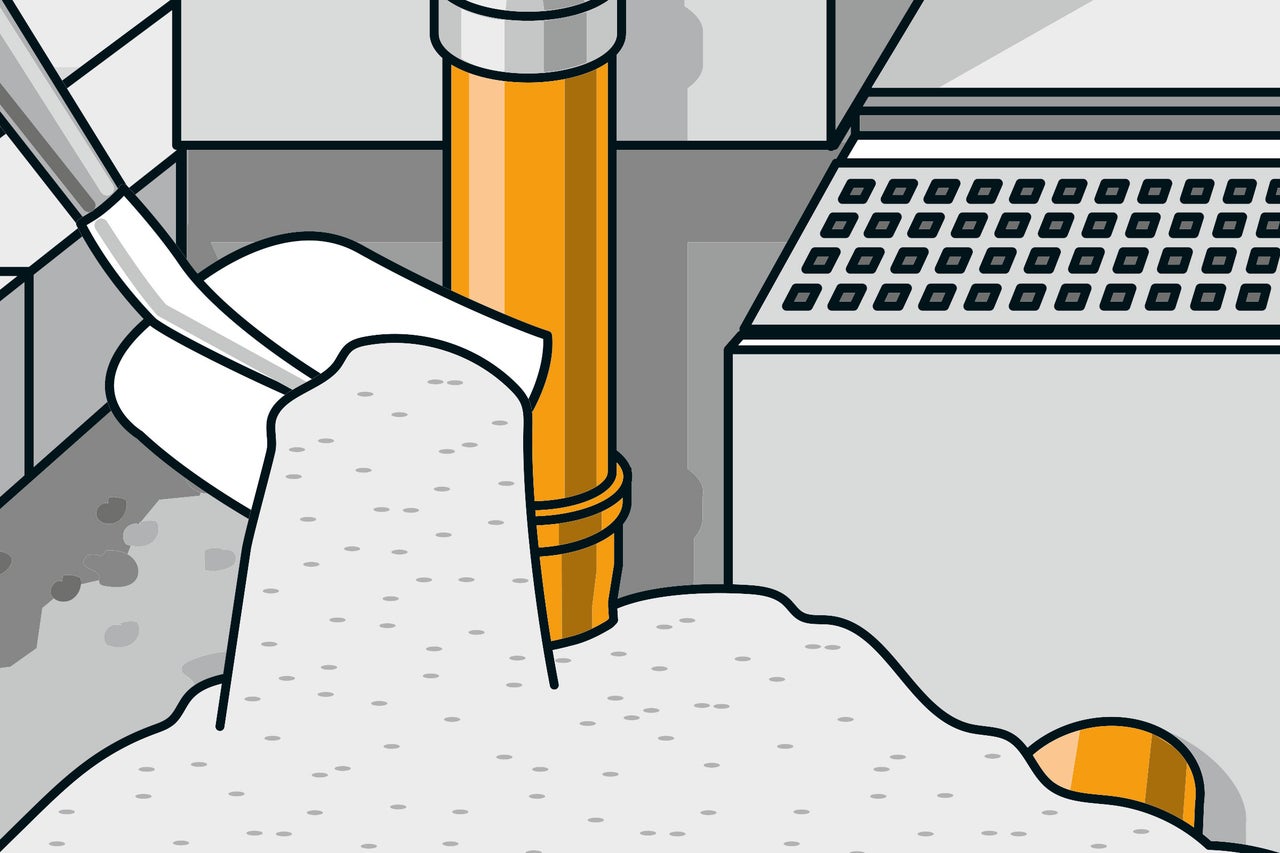

Füll abschliessend die Hohlräume um die Entwässerungsrohre mit Sand auf und montiere die Rinnenabdeckung.

 Arbeitsschritt 15
