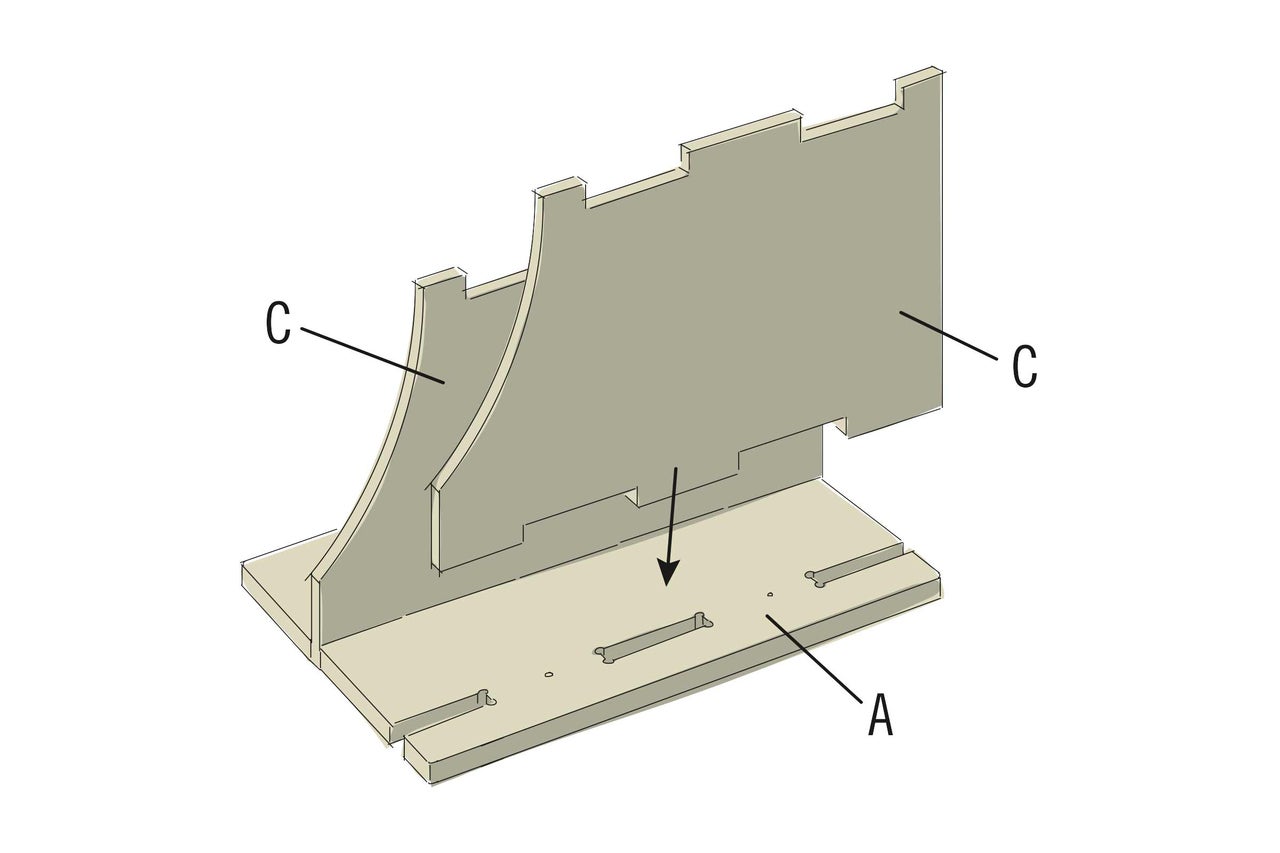

Lege die kurze Seitenwand (A) auf einer flachen Unterlage ab. Stecke dann die beiden Regalböden mit den Zapfen in die Aussparungen ein.
Das Regal kann auch spiegelverkehrt aufgebaut werden, dazu die beiden Regalböden um 180° gedreht einstecken.
Anleitung
Schuhregal für VW aufbauen
Für Dein Abenteuer soll jeder Zentimeter in Deinem Camper gut genutzt sein. Das kleine Regal Alfred von BUILDIFY für die Camper-Tür sorgt für zusätzlichen Stauraum. Damit haben Deine Schuhe einen festen Platz.
CampingboxenZum Sortiment

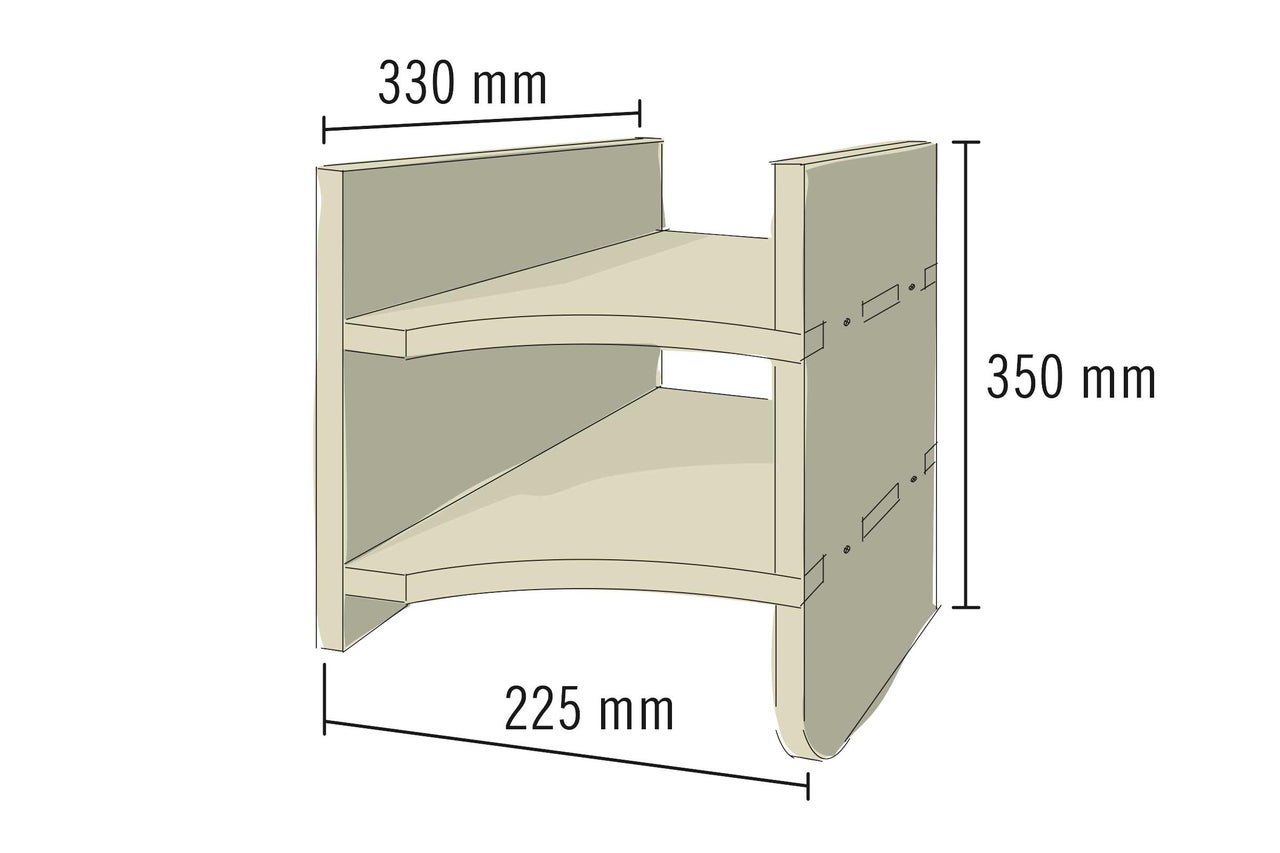

Die Masse des Schuhregals sind: L: 330 mm x B: 225 mm x H: 350 mm. Das obere Staufach hat die Masse L: 330 mm x B: 195 mm x H: 85 mm. Das untere Staufach hat die Masse L: 330 mm x B: 195 mm x H: 111 mm.
Das brauchst Du
Material
- Buildify Regal Schiebetür Alfred 330x225 ...
- HECO-TOPIX-plus Holzschraube Senkkopf mi ...
von
Werkzeuge

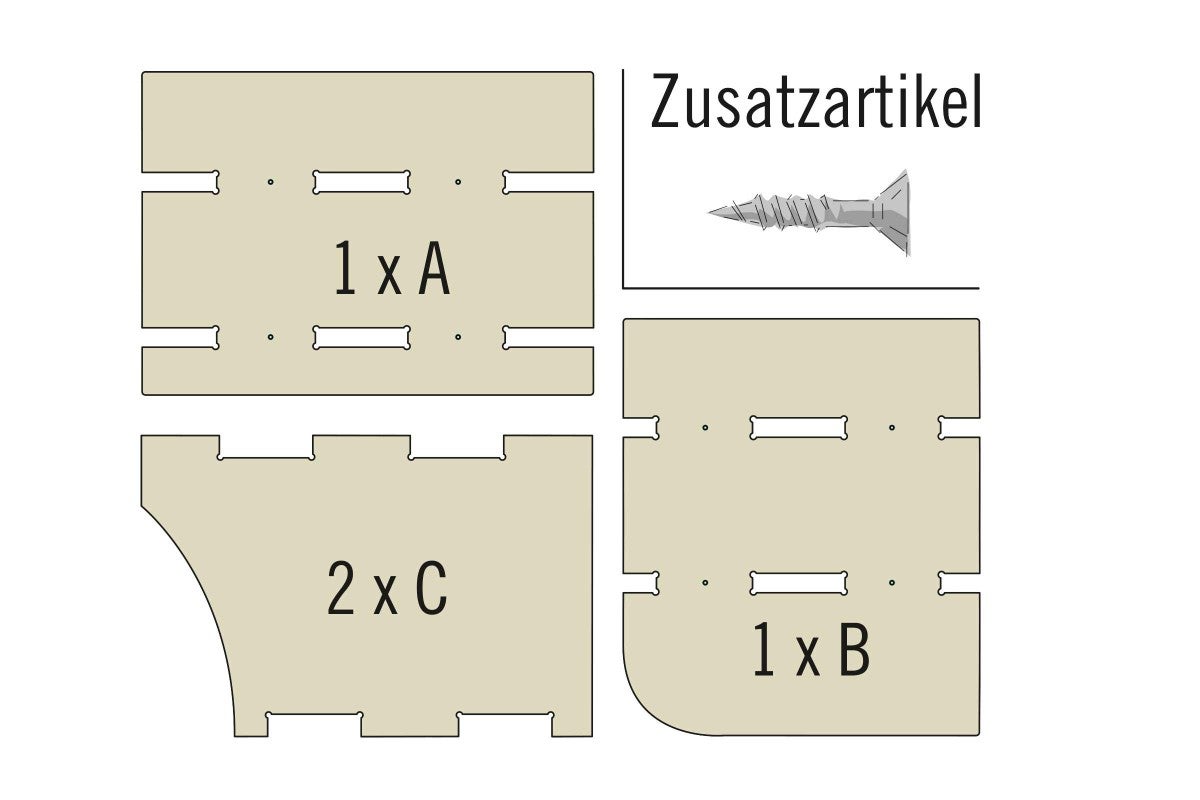

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Schuhregal. Ausserdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
1
Regalböden in Seitenwand einstecken
Weissen Gummihammer nutzen
Wenn sich die Steckverbindungen schwer zusammenfügen lassen, kann das Zusammenbauen mit einem Gummihammer unterstützt werden. Am besten einen weissen Gummihammer verwenden und dabei nur vorsichtige Schläge ausführen.
2

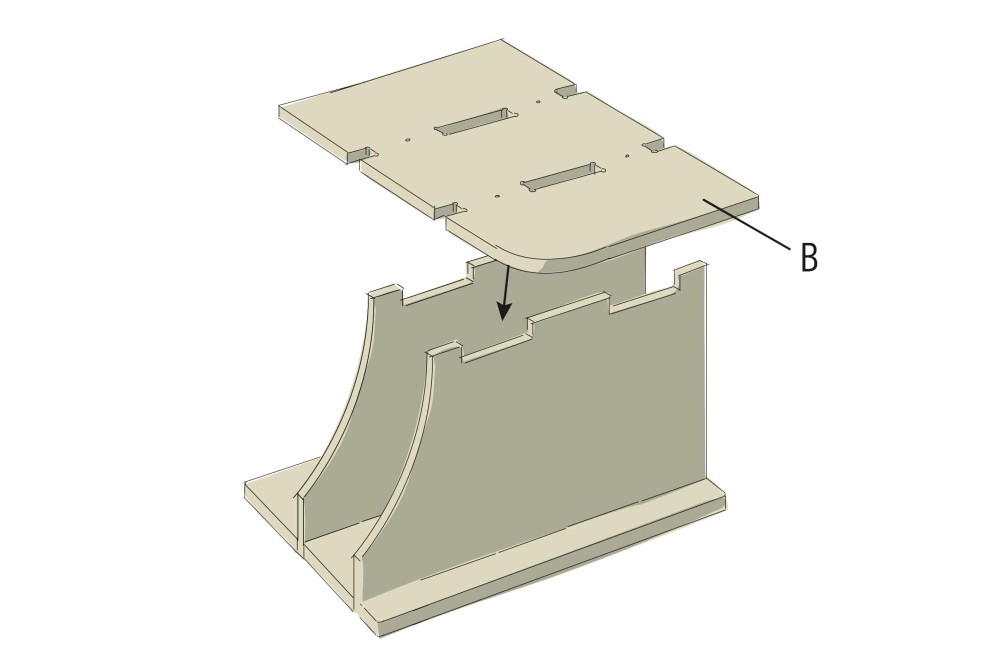

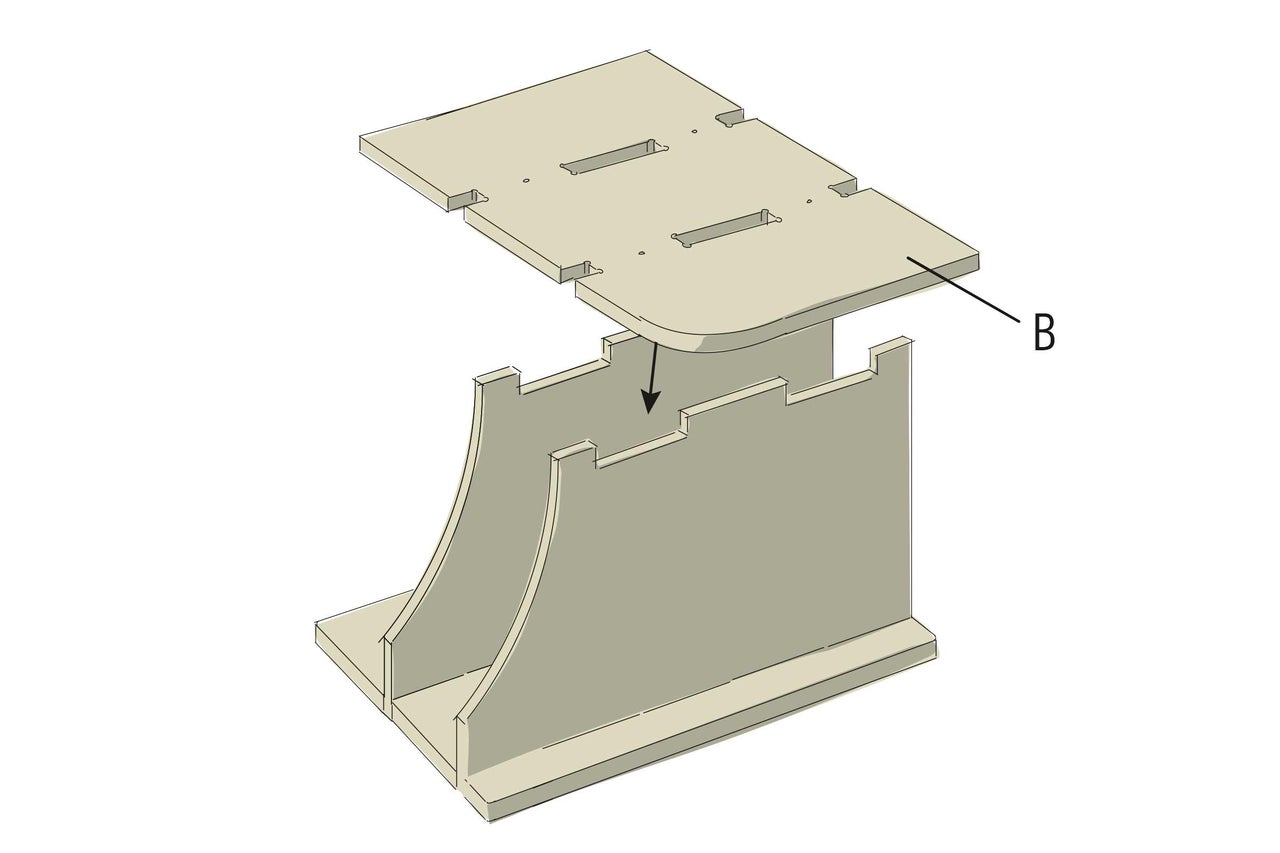

Seitenwand auf die Regalböden aufstecken
Stecke die Seitenwand (B) mit den Aussparungen auf die Regalböden auf. Hinweis: Beim spiegelverkehrten Zusammenbau muss die Seitenwand ebenfalls gedreht werden.
3

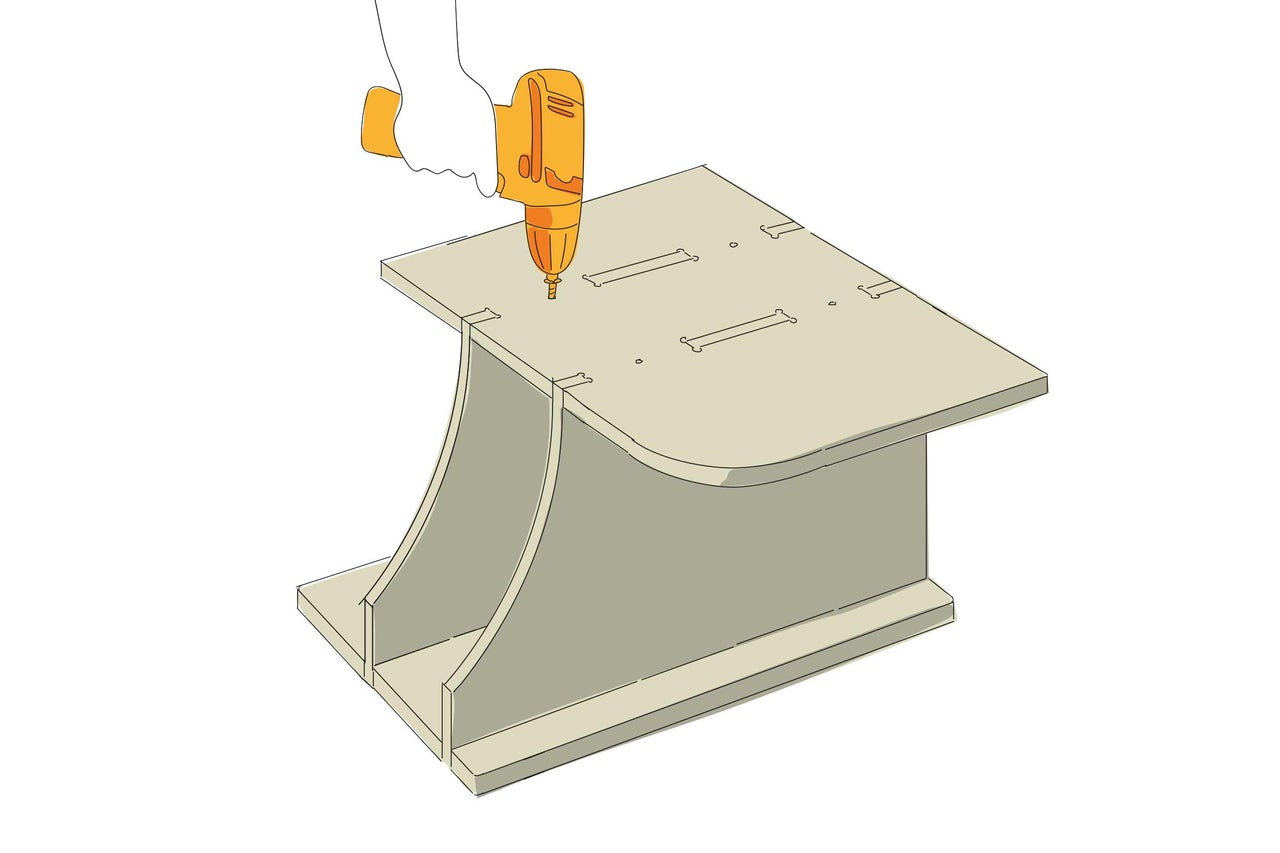

Seitenwand verschrauben
Drehe an den vorhandenen Schraubenlöchern jeweils eine Senkkopfschraube 3.5x35 mm ein. Die Schrauben soweit eindrehen, dass der Schraubenkopf bündig mit der Holzoberfläche abschliesst.
4

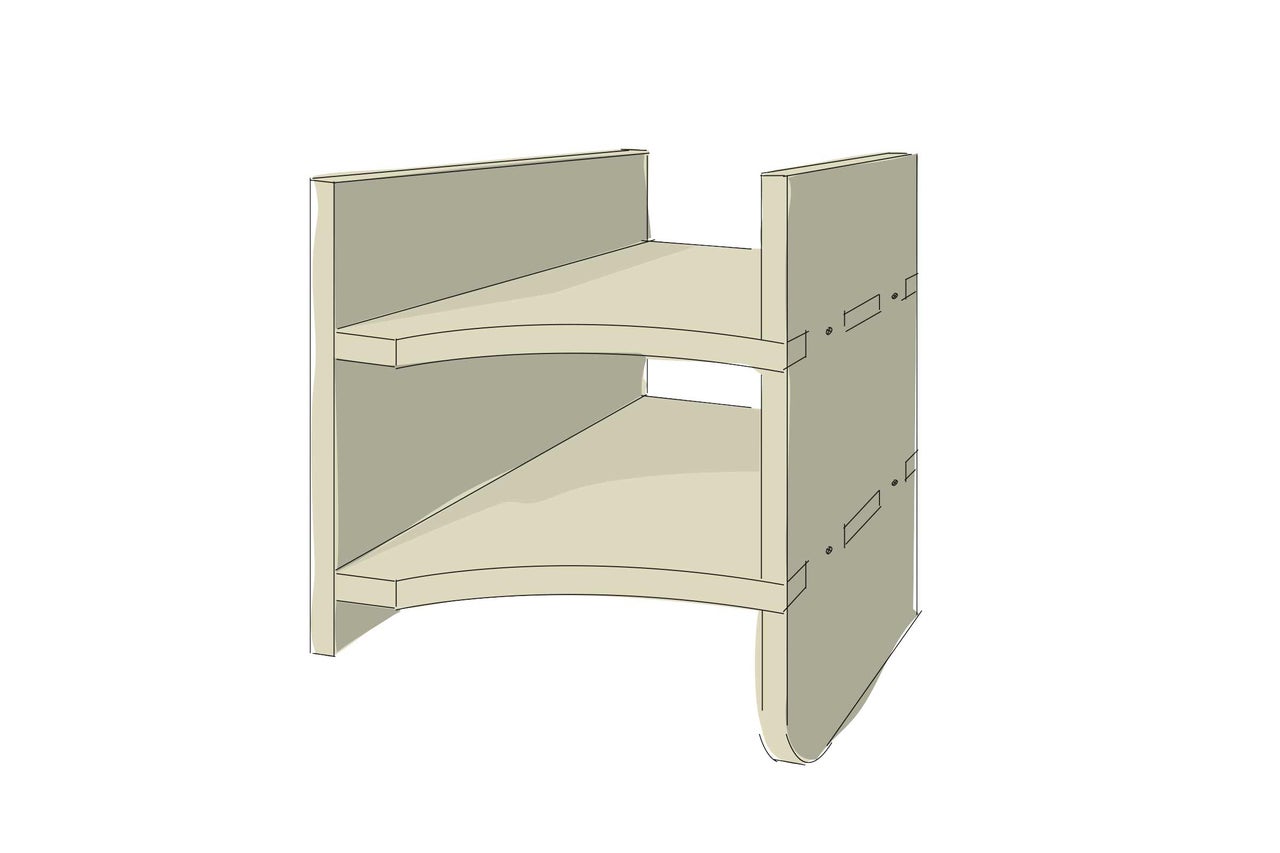

Schuhregal im Camper platzieren
Stelle das Regal dann an der vorgesehenen Stelle in Deinem Camper auf.
Sicherheitshinweise
Diese Anleitung wurde mit grösstmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemässe Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeuges ist notwendig und muss den Gegebenheiten des Fahrzeuges entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeuges.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschliesslich online verfügbar und wird im Reiter «Datenblätter» als PDF zum Download zur Verfügung gestellt.
