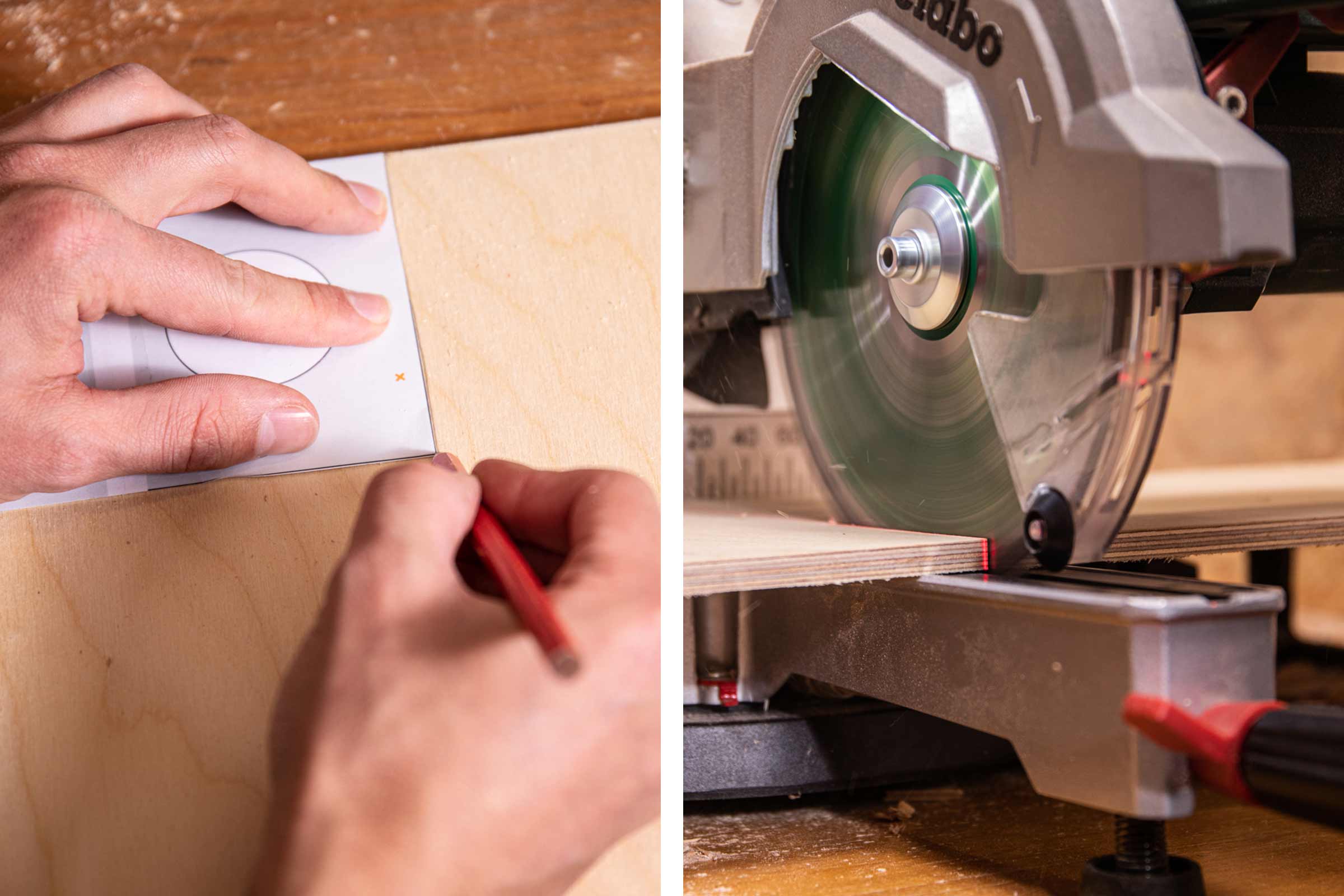

Übertrage die Schablone mit einem Bleistift auf Dein Holz. Säge das Holz anschliessend zu.

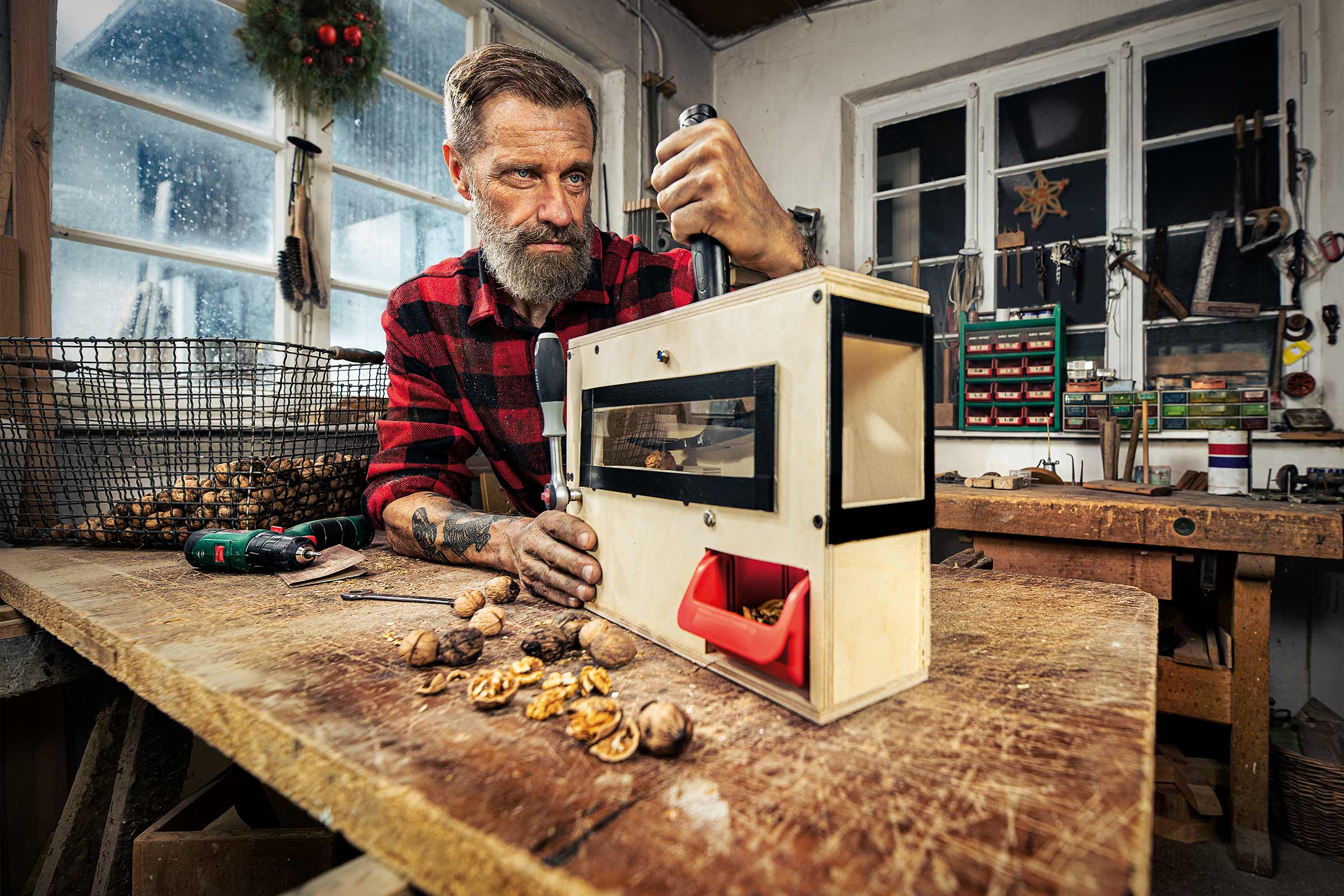

Nussknacker selber bauen
Alles ausser gewöhnlich. Dein neuer Nussknacker Marke Eigenbau. Wir zeigen Dir Schritt für Schritt, wie Du Deinen Nussknacker selber bauen kannst. Wie knackst Du Deine Nuss?
Das brauchst Du
Vorbereitung
Damit Du die richtigen Masse für Deinen Nussknacker hast, haben wir eine Schablone für Dich. Auf der Schablone sind ausserdem die genauen Bohrmasse eingezeichnet.
Lade die Schablone runter und drucke die Seiten auf A4 aus. Klebe die Seiten dann anhand der Nummerierungen zusammen. Auf der Schablone findest Du aber auch eine Übersicht, wie Du die Seiten richtig zusammenfügst.
Arbeitsschritte
Holz zusägen
01

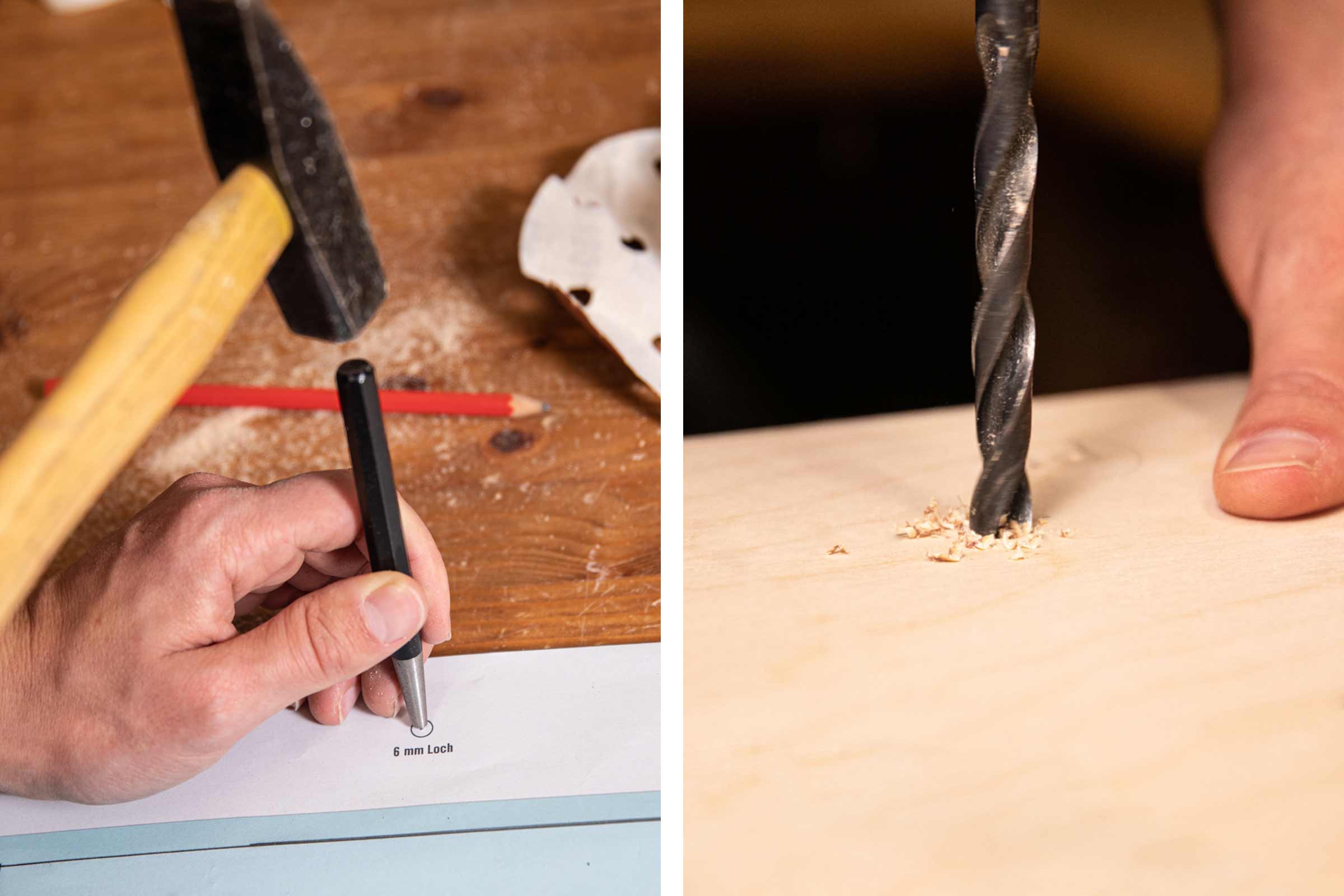

Löcher übertragen
02
Übertrage mit Hilfe der Schablone die Löcher aufs Holz und bohre. Die genauen Bohrmasse gibt‘s ebenfalls auf der Schablone.
Löcher bohren
03

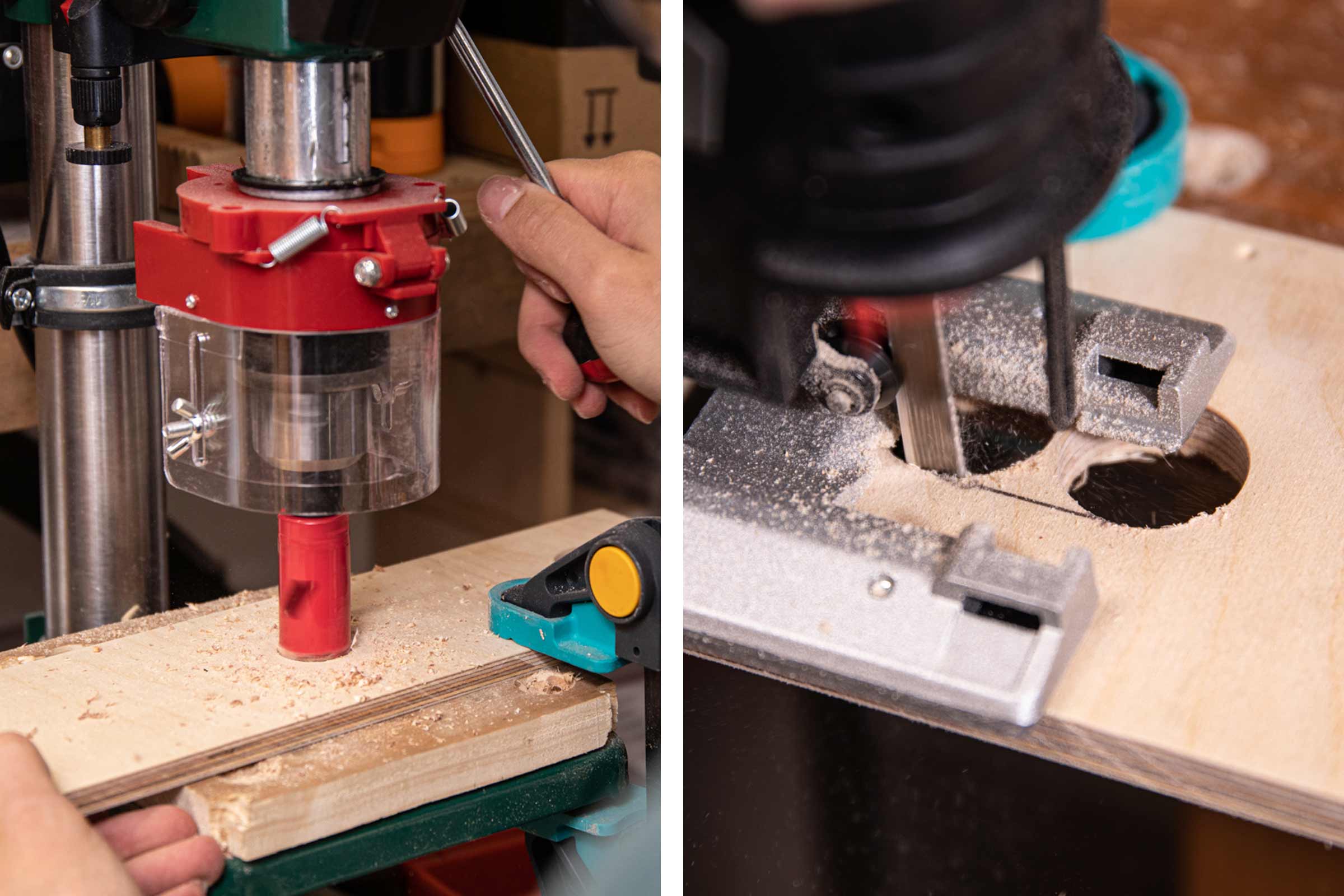

Löcher mit einer Lochsäge in den Deckel bohren. Verwende für das grosse Loch eine Lochsäge mit 44 mm Durchmesser und für die beiden kleineren Löcher eine Lochsäge mit 30 mm Durchmesser.
Anschliessend verbindest Du die beiden 30 mm Löcher mit einer Stichsäge.
Ausschnitt fürs Seitenfenster sägen
04

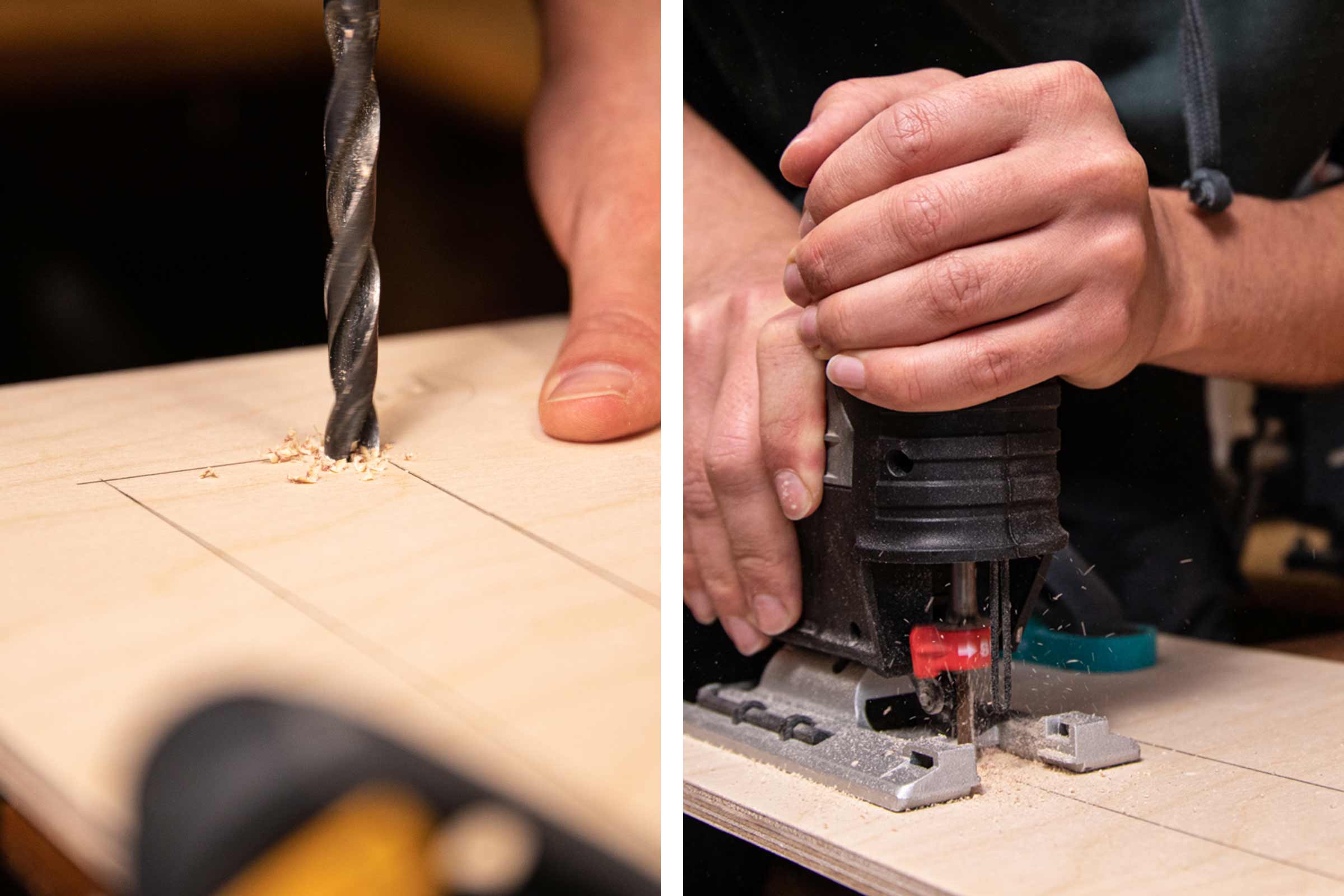

Als nächstes ist der Ausschnitt fürs Seitenfenster dran. Bohre Dir zuerst die Ecken vor, damit Du die Stichsäge ansetzen kannst. Dann das Seitenfenster mit der Stichsäge aussägen.

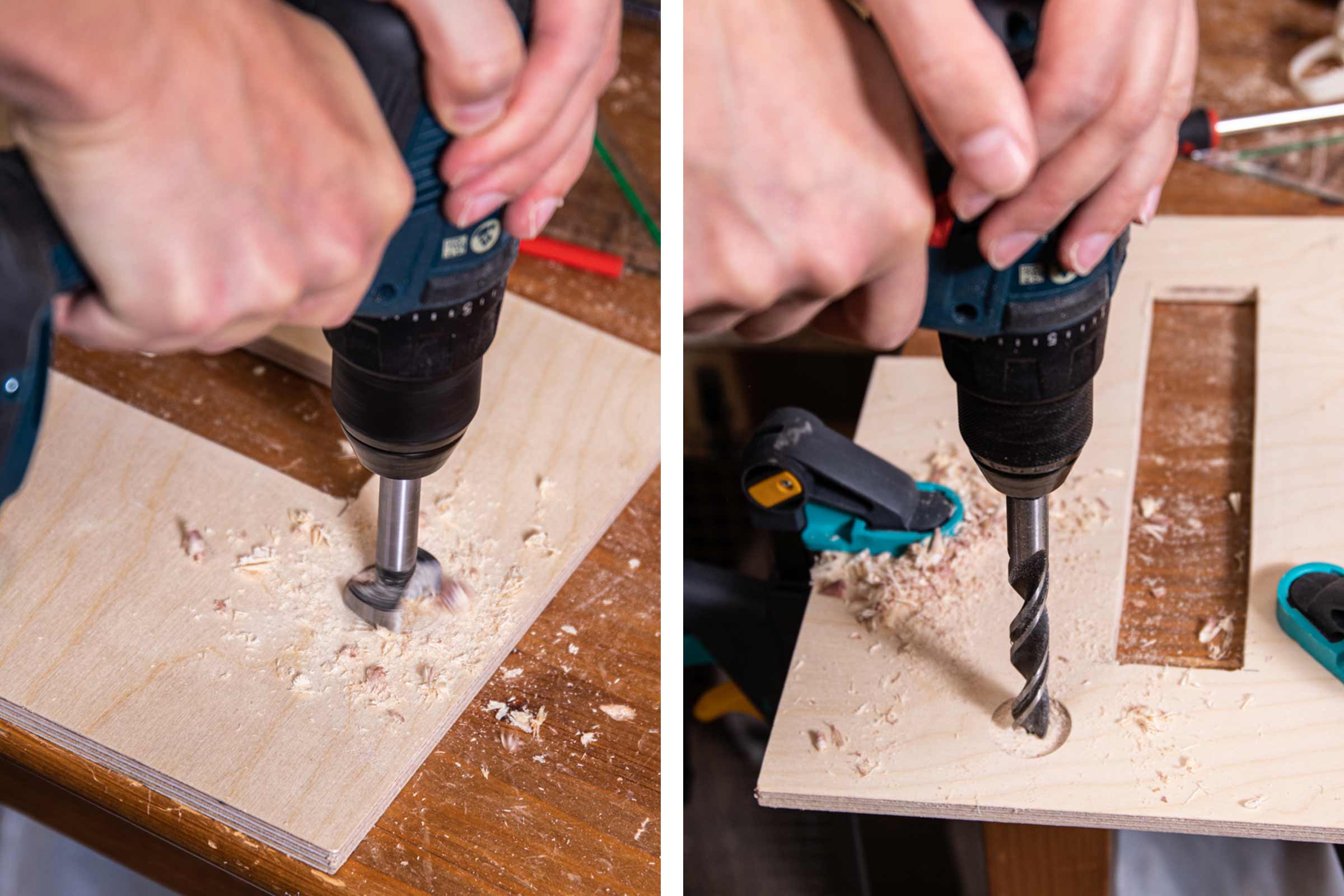

Antrieb des Förderbands vorbereiten
05
Nächster Schritt: Bereite den Antrieb für das Förderband vor. Bohre dafür zuerst mit einem Forstnerboher (Durchmesser 30 mm) ca. 3 mm tief an der in der Schablone eingezeichneten Stelle. Danach bohrst Du das Holz in der Mitte mit einem 14 mm Holzbohrer durch.

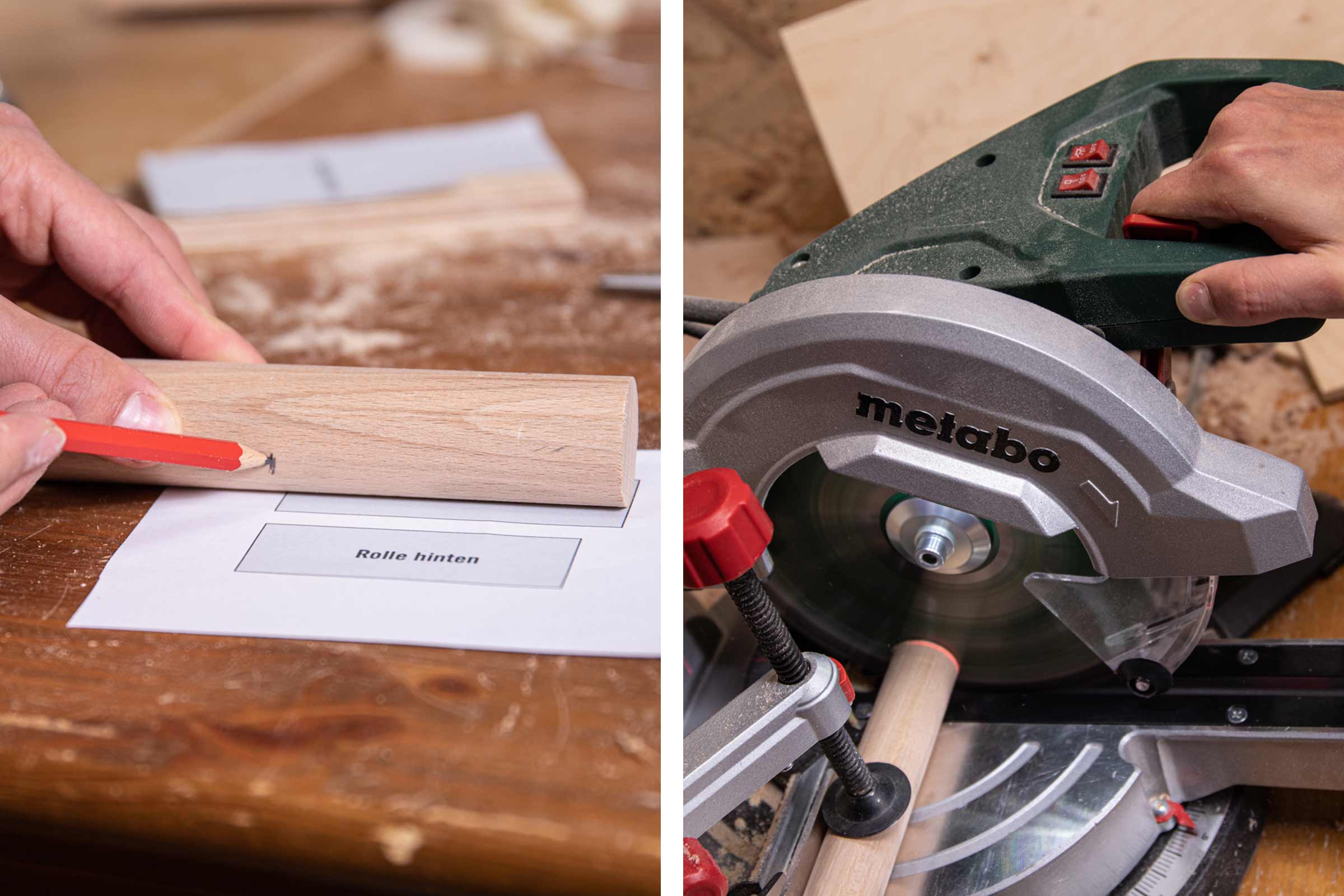

Rollen zusägen
06
Säge die Rollen zu. Achtung: Die Rollen sind unterschiedlich lang. Die Antriebsrolle hat 83 mm, die Rolle hinten nur 75mm.

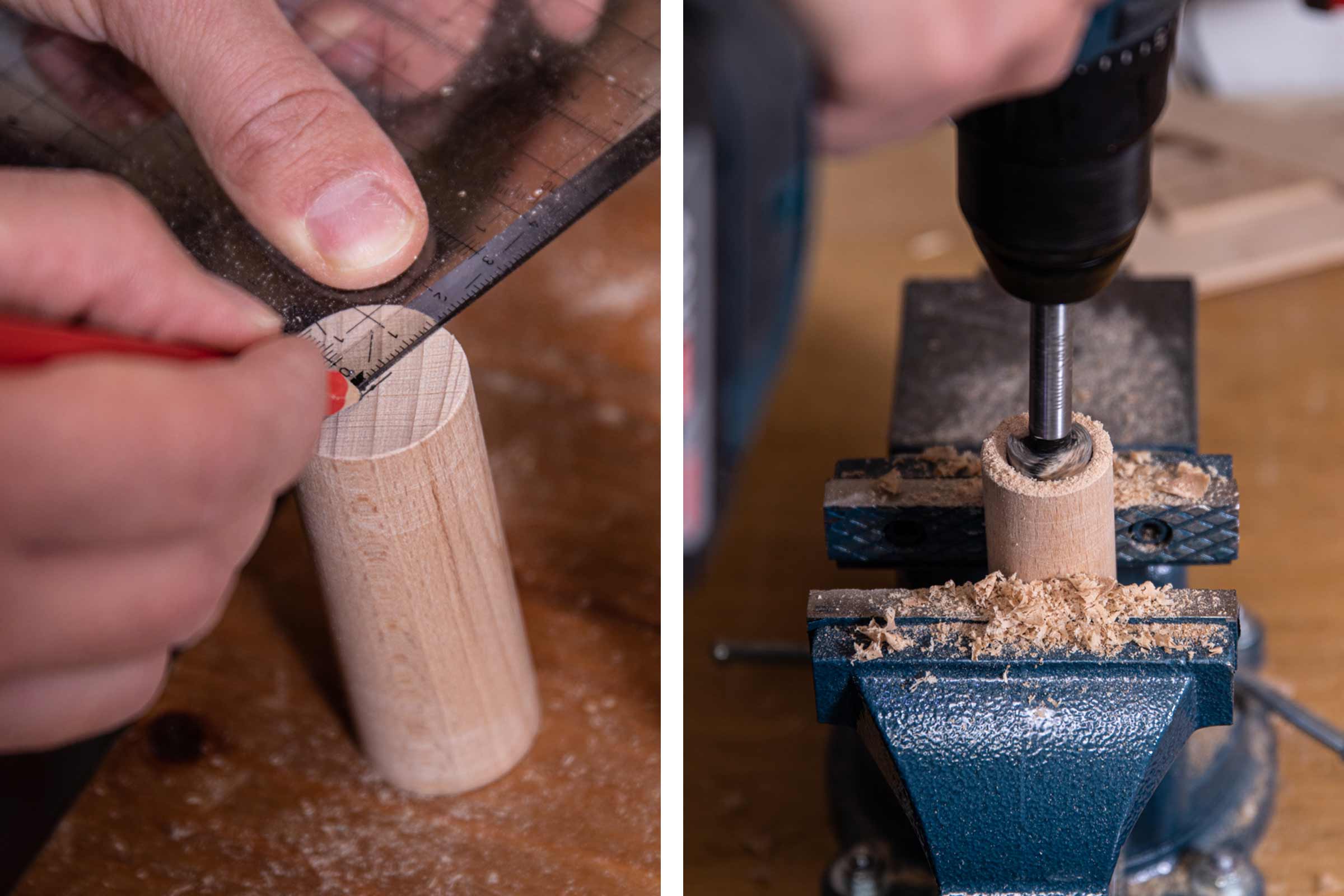

Löcher in die Rollen vorbohren
07
Bohre anschliessend die Löcher in die Rollen. Markiere Dir dafür auf beiden Schnittkanten die Mitte und bohre anschliessend mit einem 20 mm Forstnerbohrer ca. 1 cm tief in die Rolle. Wiederhole diesen Schritt bei allen vier Schnittkanten.

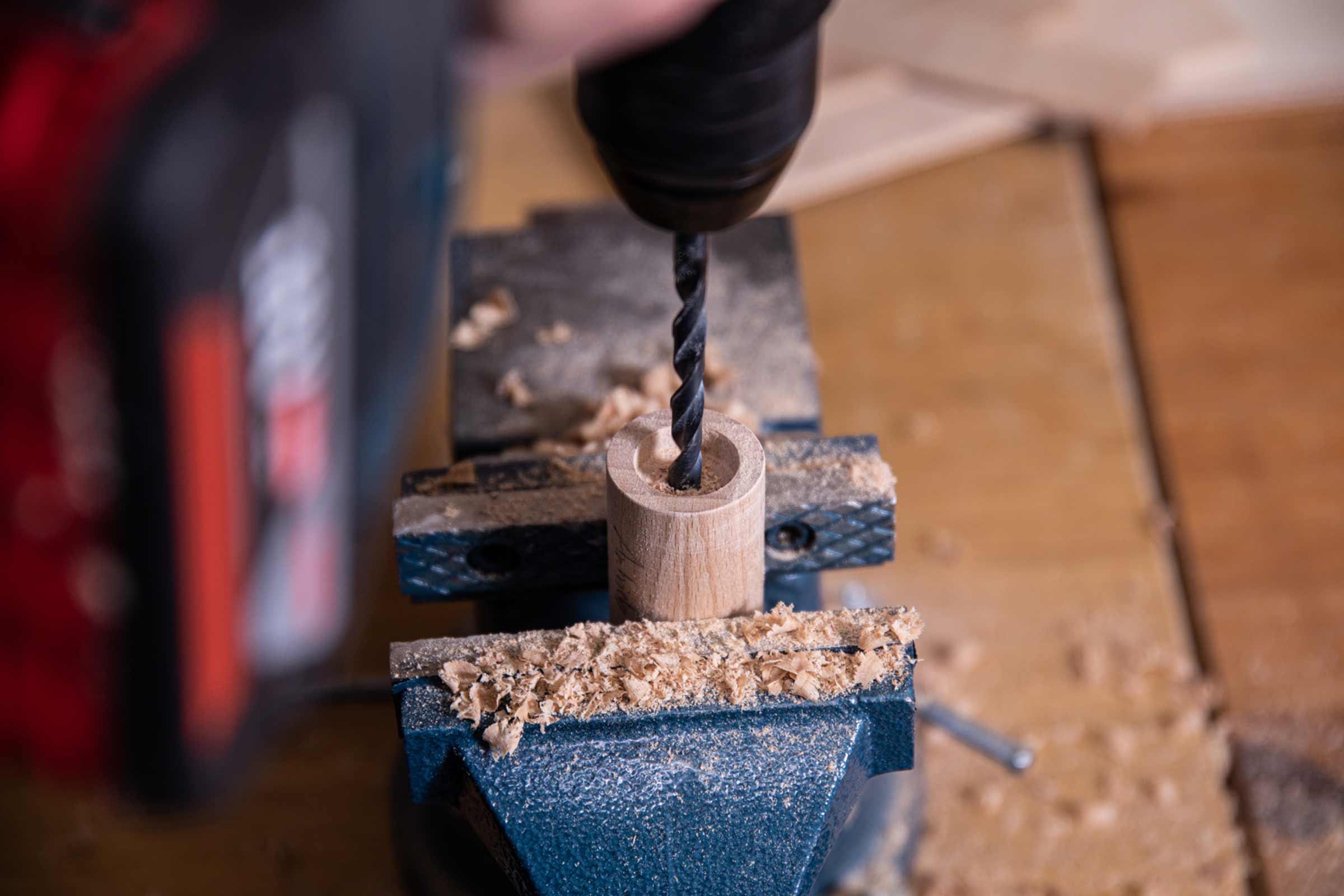

Löcher in die Rolle bohren
08
Nimm Dir jetzt zuerst die kürzere Rolle vor. Bohre in den Löchern mit einem 6,5 mm Holzbohrer von beiden Seiten ca. 3 cm in das Holz. Wiederhole diesen Schritt nun auch auf einer Seite der Antriebsrolle. Auf der zweiten Seite der Antriebsrolle bohrst Du mit einem 6 mm Holzbohrer ca. 3 cm tief in das Holz. Merke Dir diese Seite.

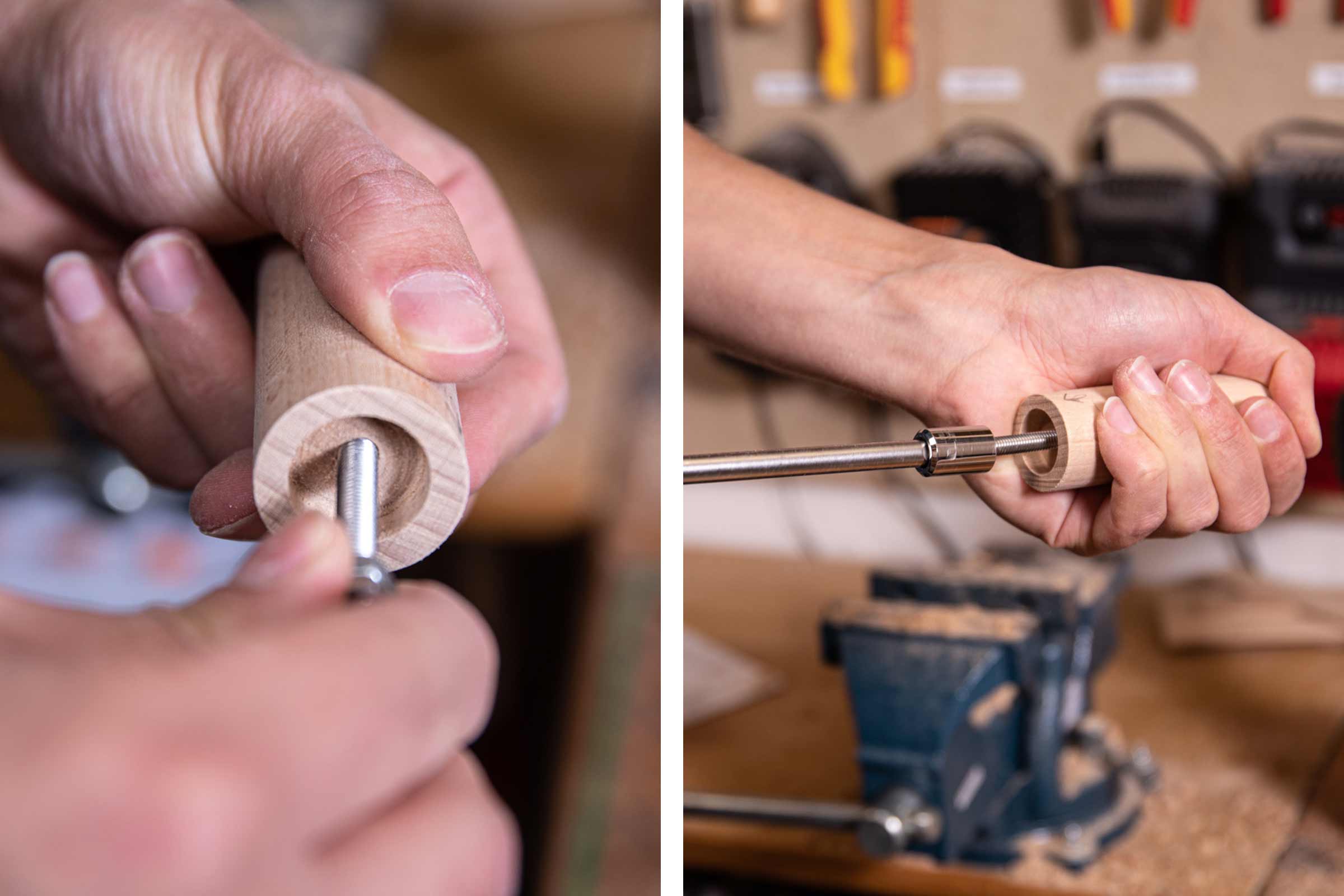

Antriebsrolle zusammenbauen
09
Baue die Antriebsrolle zusammen: Dafür drehst Du eine M6 Mutter komplett auf die M6 Schraube. Drehe sie danach in das 6 mm Loch in Deiner Antriebsrolle, bis die Schraube bündig mit der Schnittkante ist.
Antriebsrolle griffiger machen
10

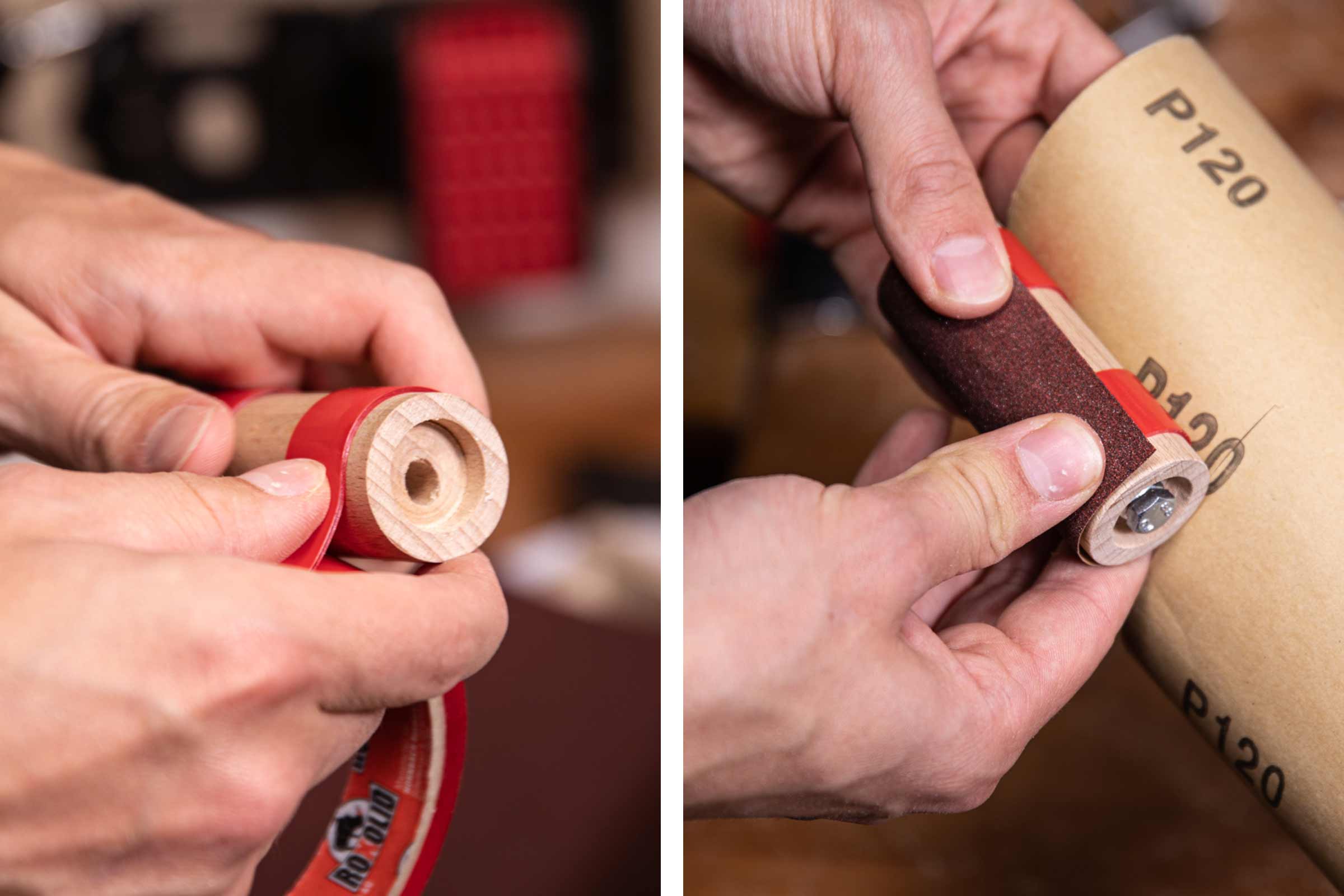

Klebe zuerst doppelseitiges Klebeband um die Antriebsrolle, dann ein Stück Schleifpapier. Damit sorgst Du für mehr Griffigkeit für Dein Förderband.

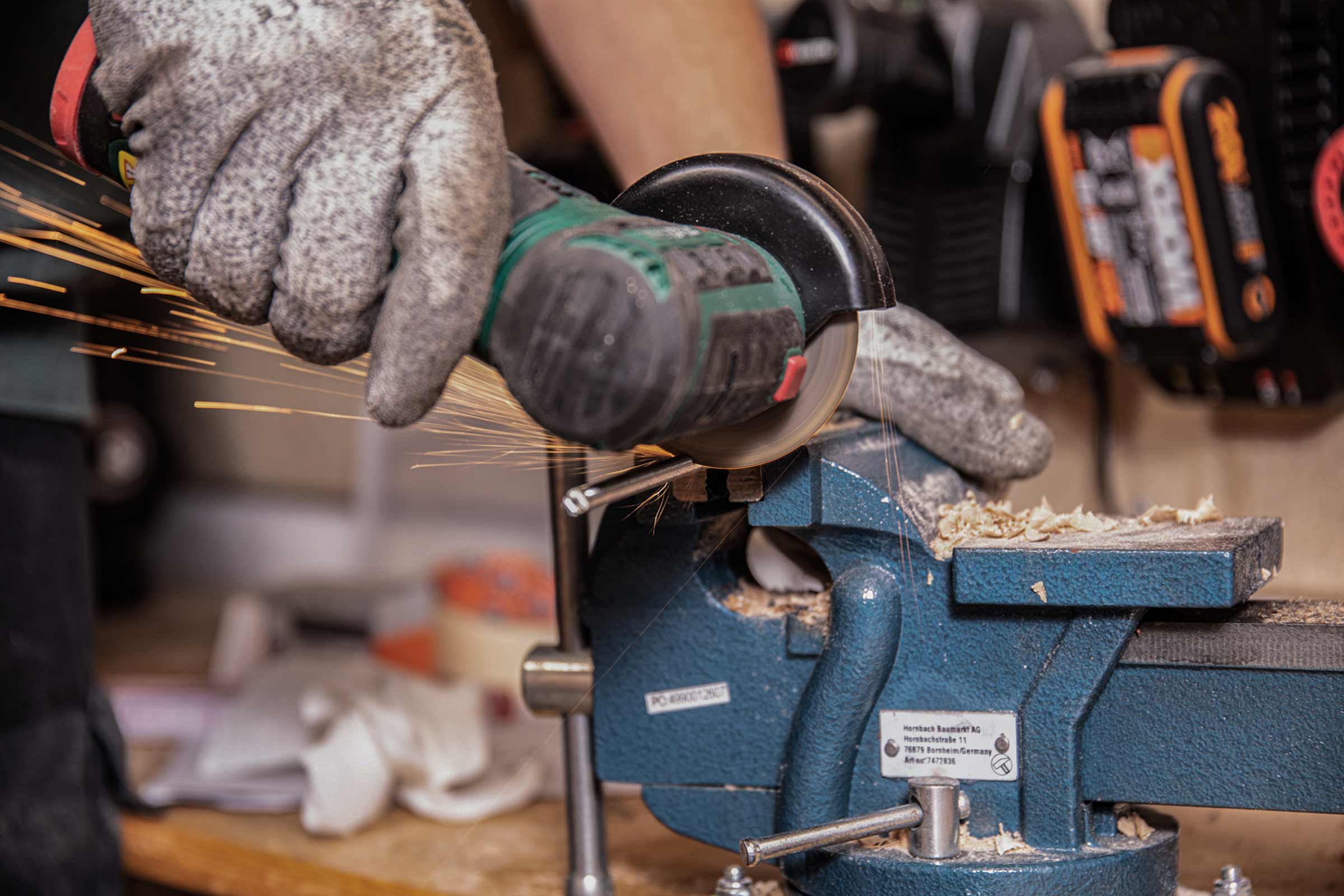

Gewindestange zusägen
11
Zeichne Dir ein 11 cm langes Stück auf der Gewindestange an und säge es ab.
Löcher in den Hammer bohren

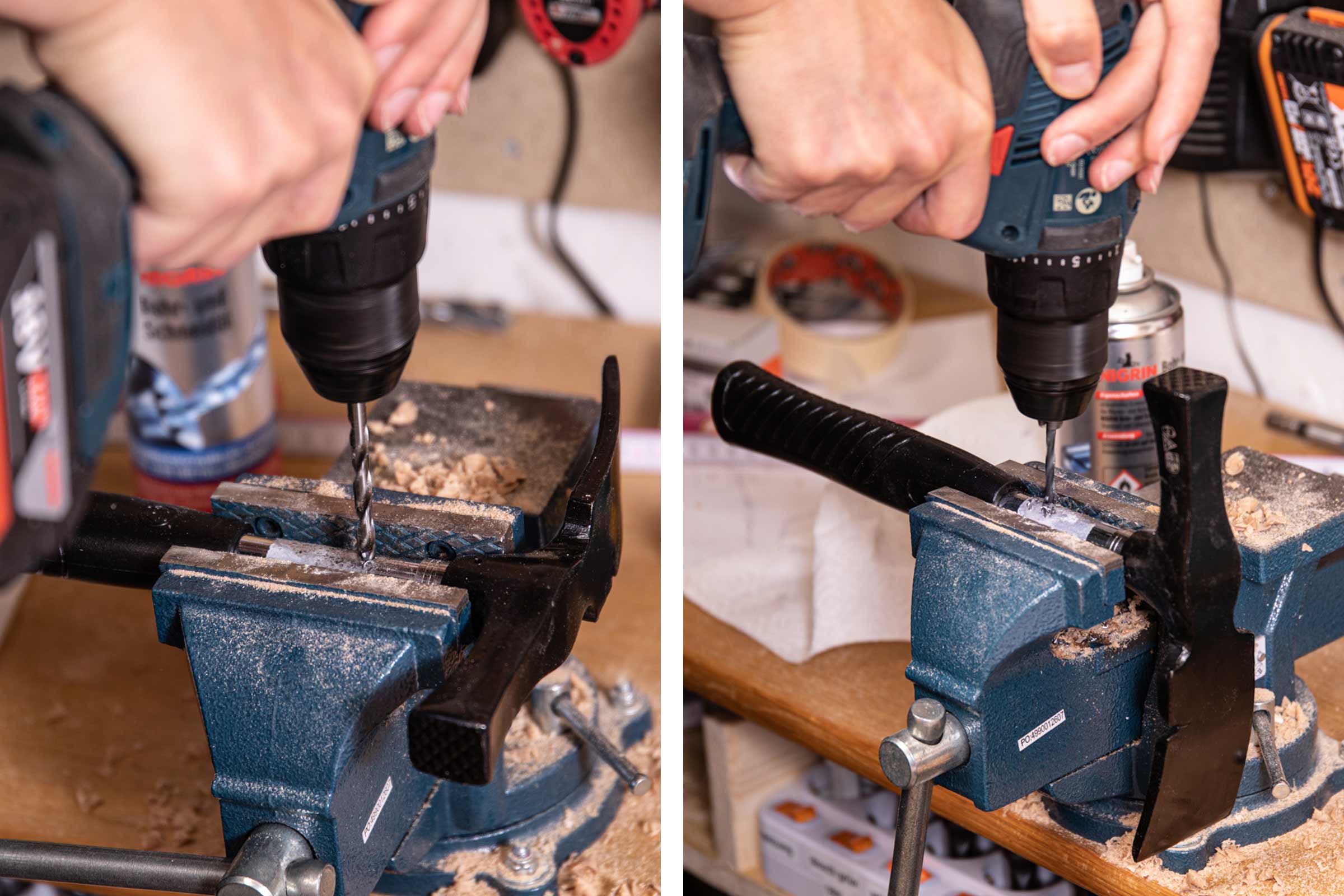

12
Bohre mit einem Metallbohrer mit 6 mm Durchmesser ein Loch für die Gewindestange in den Hammer. Das Loch muss ca. 5 cm vom Plastikgriff entfernt liegen und parallel zum Hammerkopf sein. Ausserdem brauchst Du noch ein zweites Loch ca. 2,5 cm weg vom Plastikgriff, nicht parallel zum Hammerkopf. Tipp: Nutze für das Bohren durch das Metall Bohr- und Schneidöl.
Nussknacker zusammenbauen
13

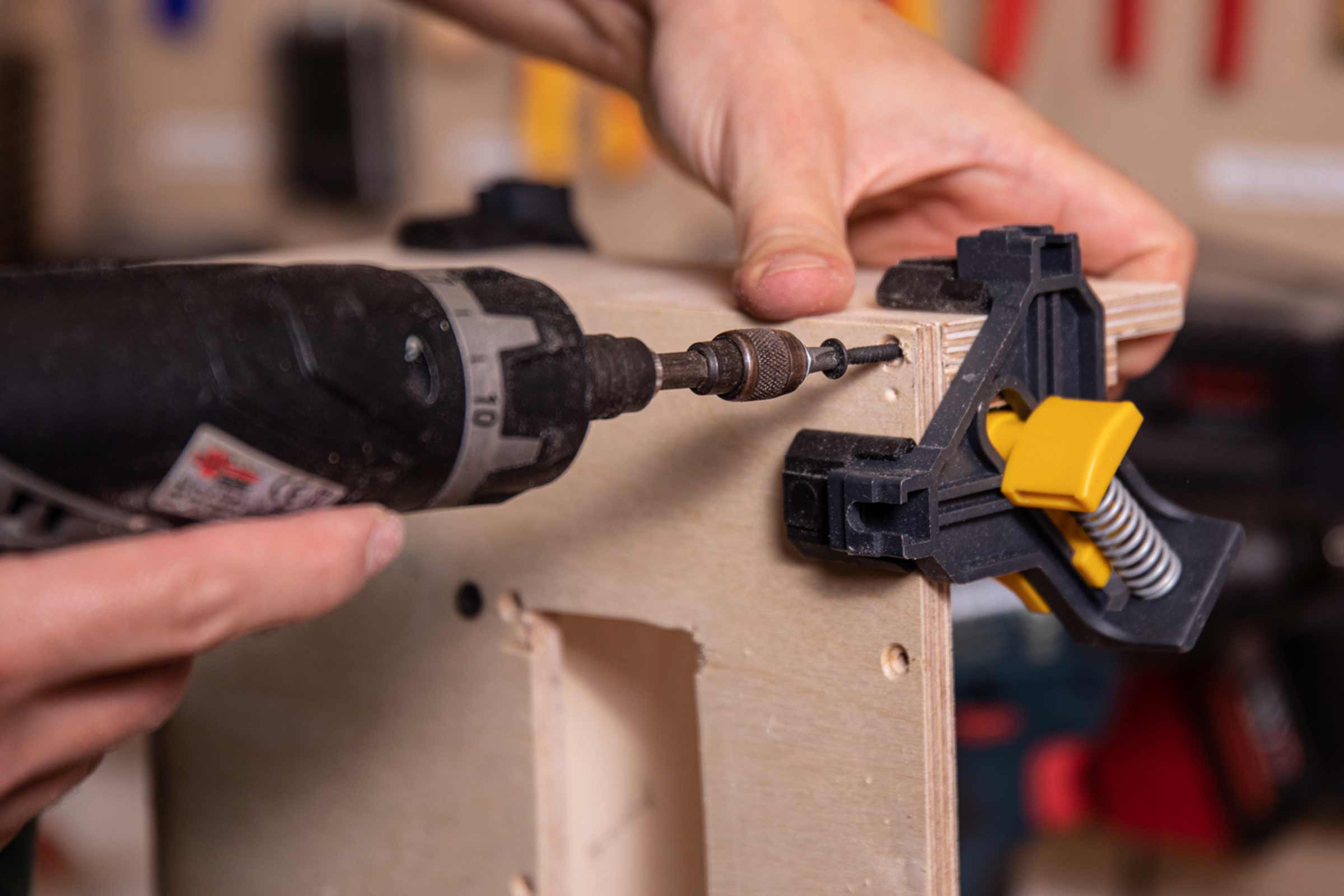

Jetzt geht es an den Zusammenbau des Nussknackers. Schraube zuerst den Boden an die rechte Seitenwand. Anschliessend montierst Du die Front und beide Teile der Rückseite an die rechte Seitenwand.

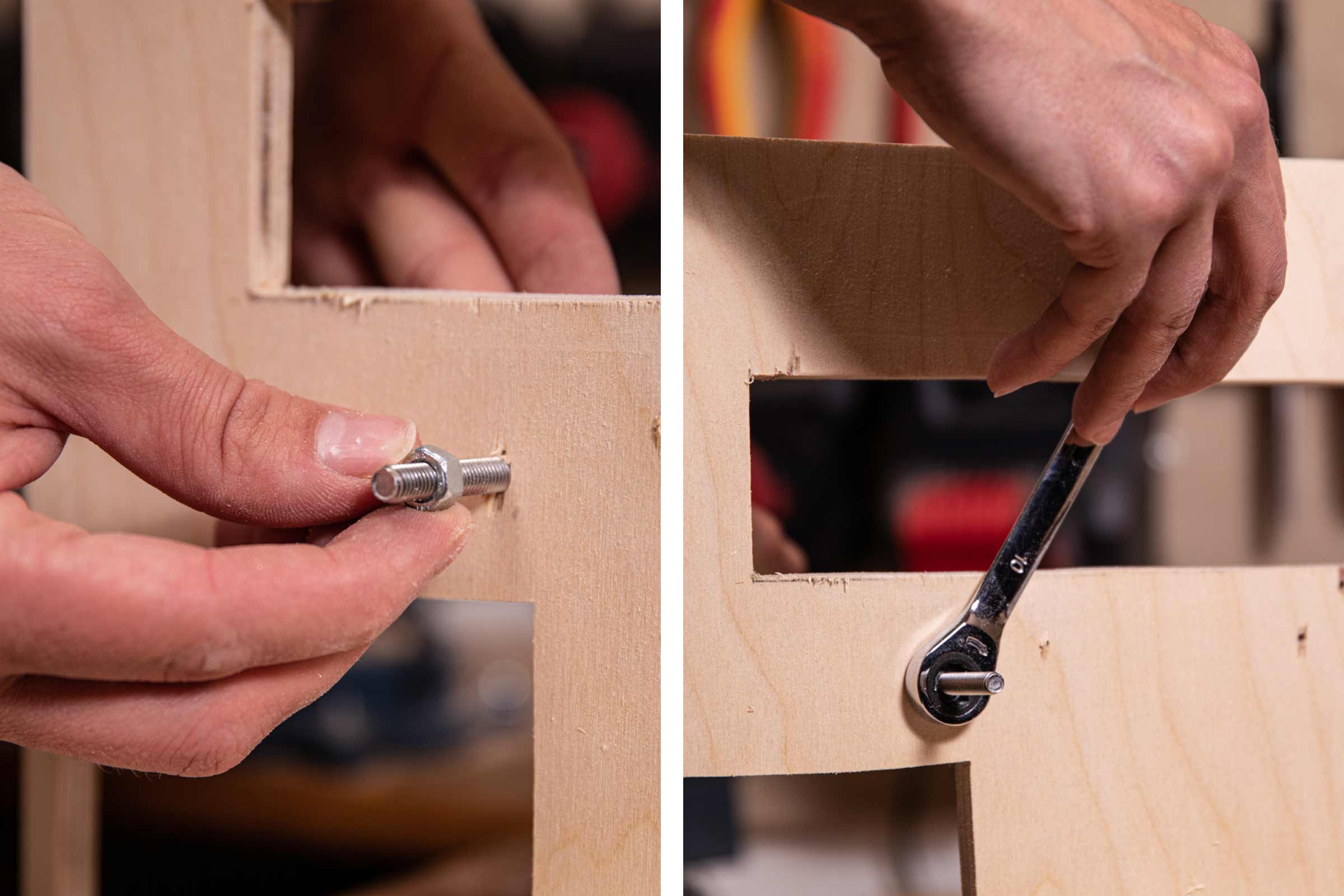

Schrauben für die Rollen anbringen
14

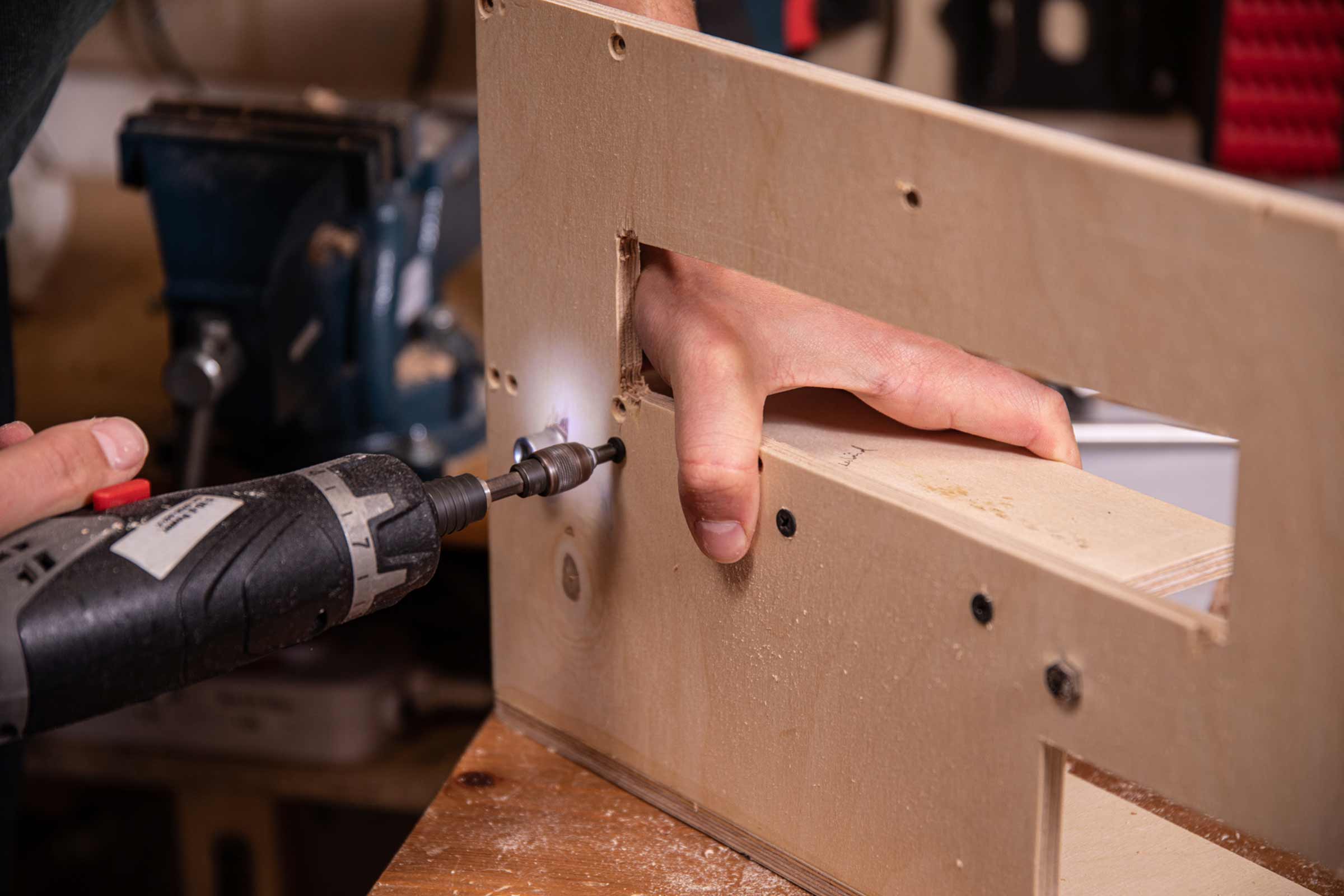

Bring die Schrauben für die Rolle an: Stecke die M6 Schrauben durch die beiden Löcher in der linken Seitenwand, so dass sie nach innen zeigen. Drehe von der anderen Seite eine Mutter drauf. Wiederhole diesen Schritt beim hinteren Loch der rechten Seitenwand.
Antriebsrolle aufsetzen
15

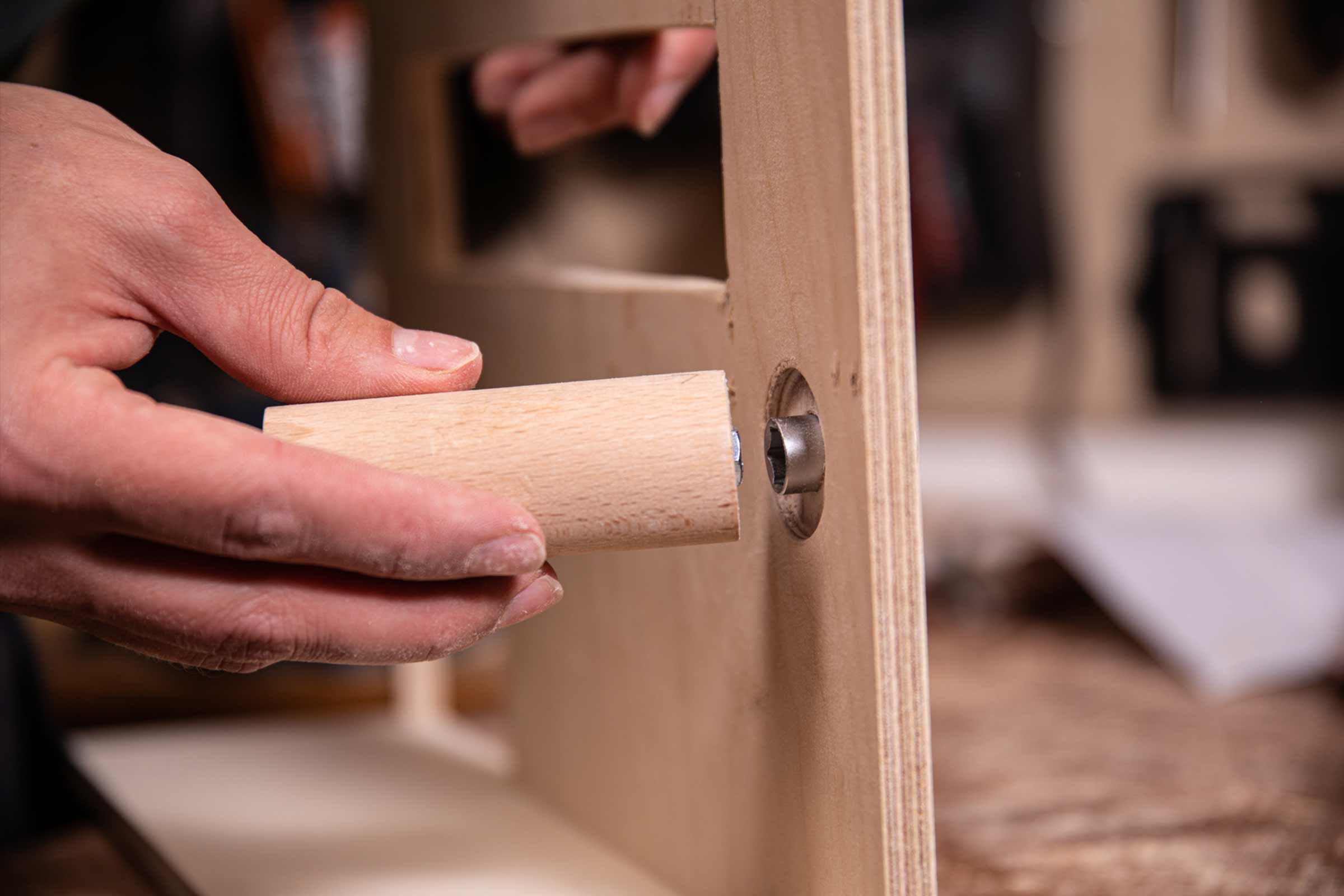

Stecke den 1/4" Steckschlüssel-Einsatz durch das 14 mm Loch an der rechten Seitenwand. Darauf setzt Du die Antriebsrolle – auf der Seite, auf der Du die Schraube festgedreht hast. Stecke anschliessend auf die hintere Schraube die zweite Rolle.
Förderband montieren
16
Schraube das Brett für das Förderband zwischen den Rollen fest.

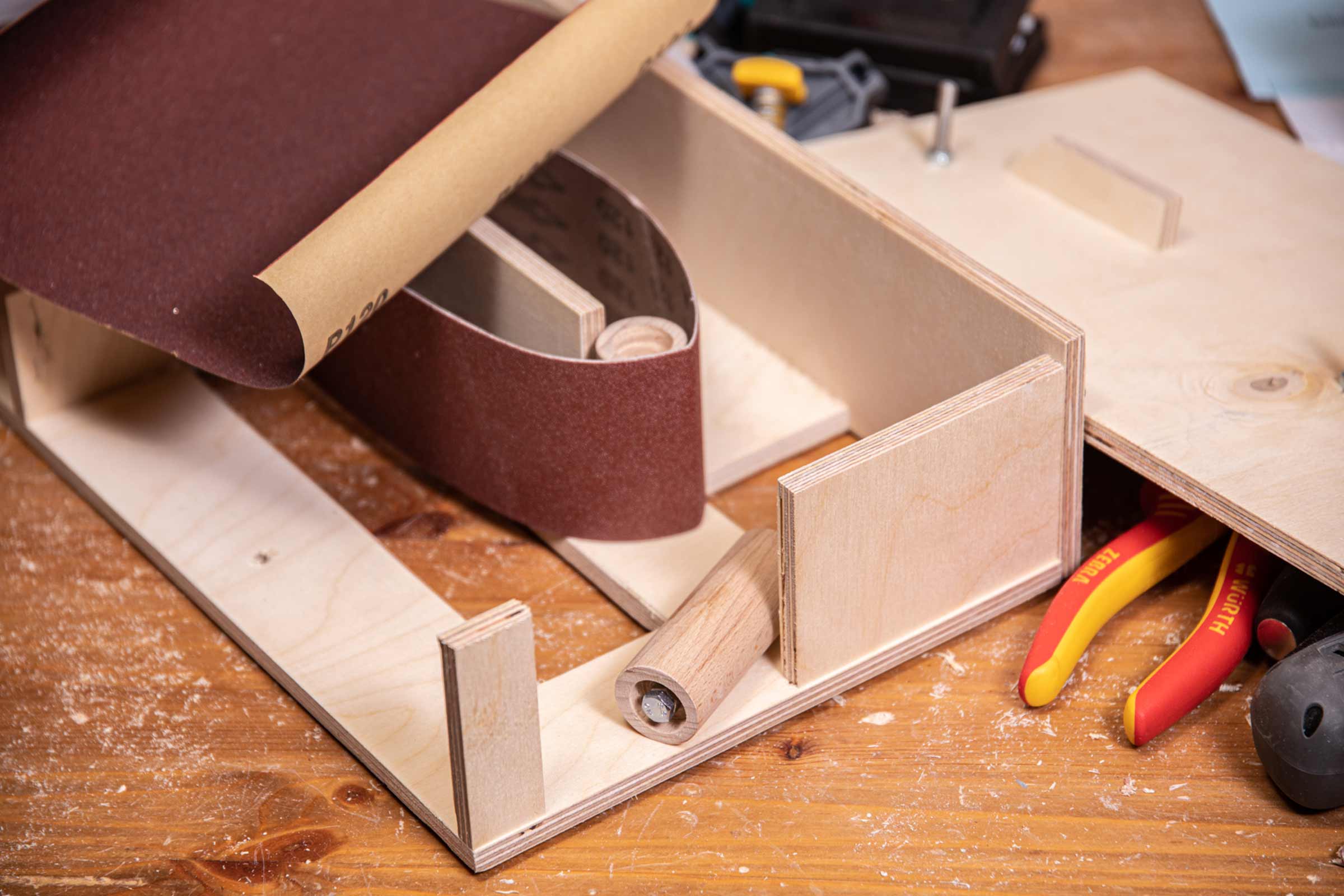

Schleifpapier einfädeln
17
Fädle das Schleifpapier für Bandschleifer über beide Rollen.
Hölzer festschrauben

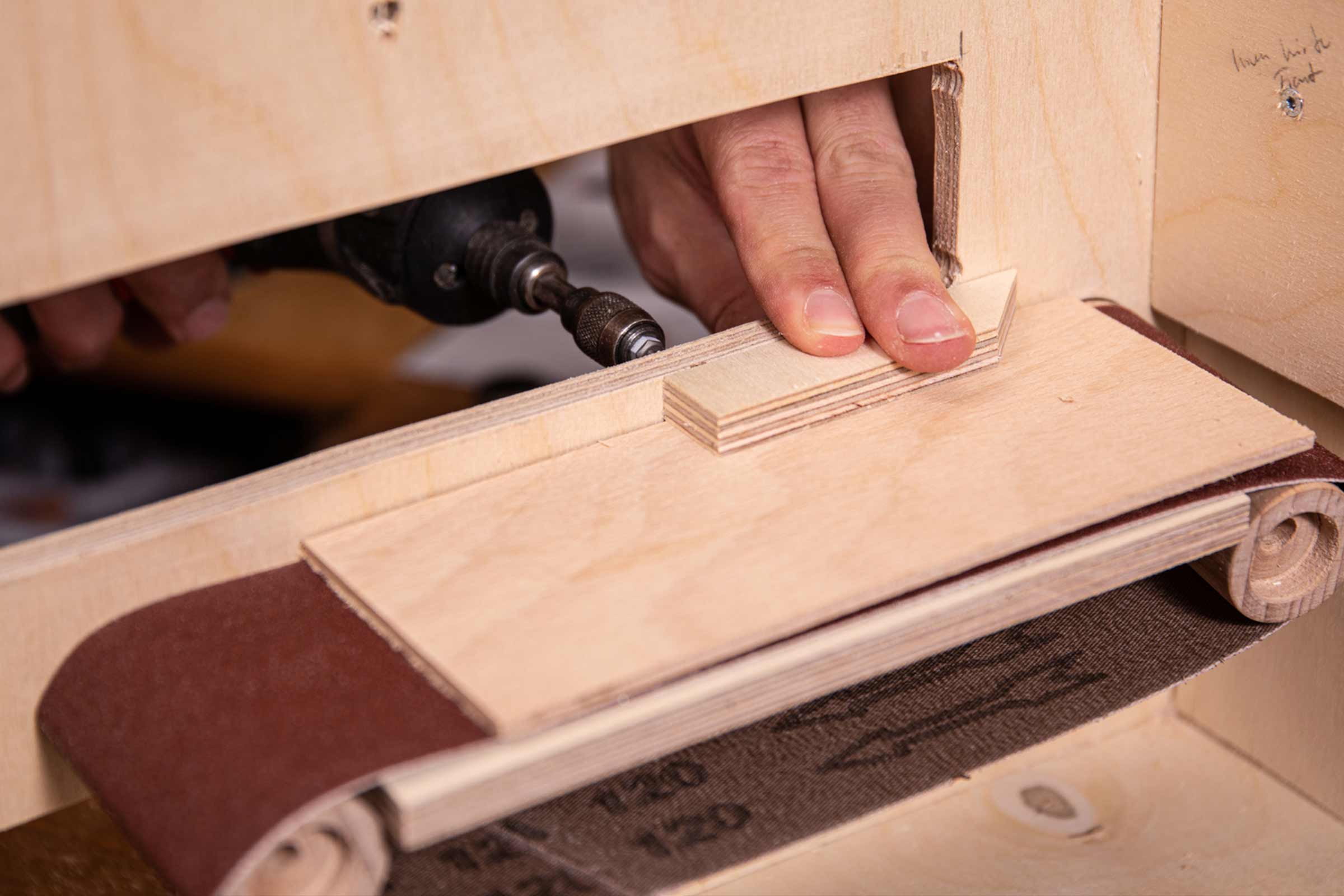

18
Schraube die beiden 45° gesägten Hölzer über dem Förderband fest. Tipp: Lege einen Abstandshalter zwischen Band und Holz.
Einwurfkanal montieren

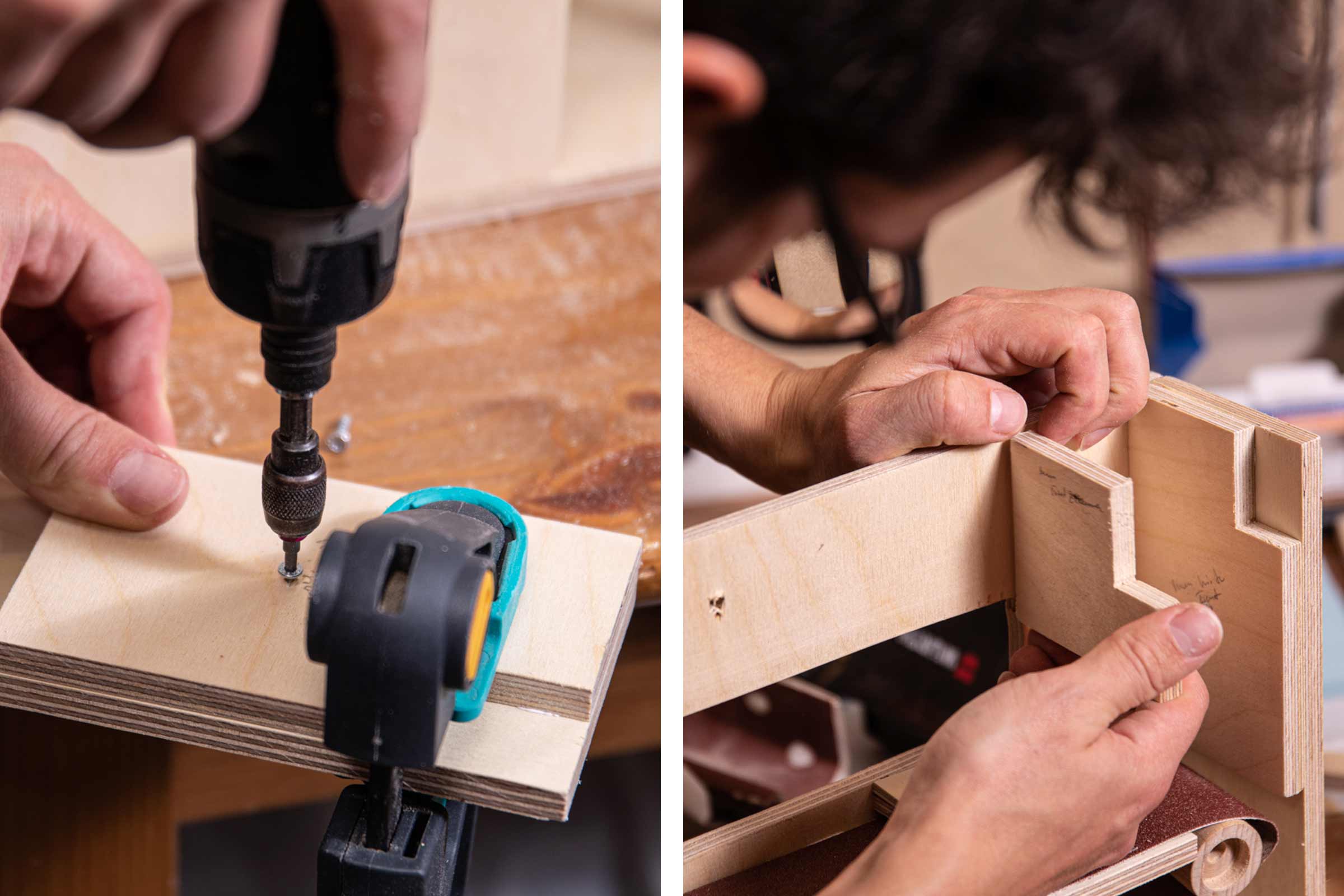

19
Schraube die Hölzer für den Einwurfkanal an. Nutze dafür die in der Schablone angezeichneten Löcher, um die beiden Hölzer an der richtigen Position festzuschrauben.

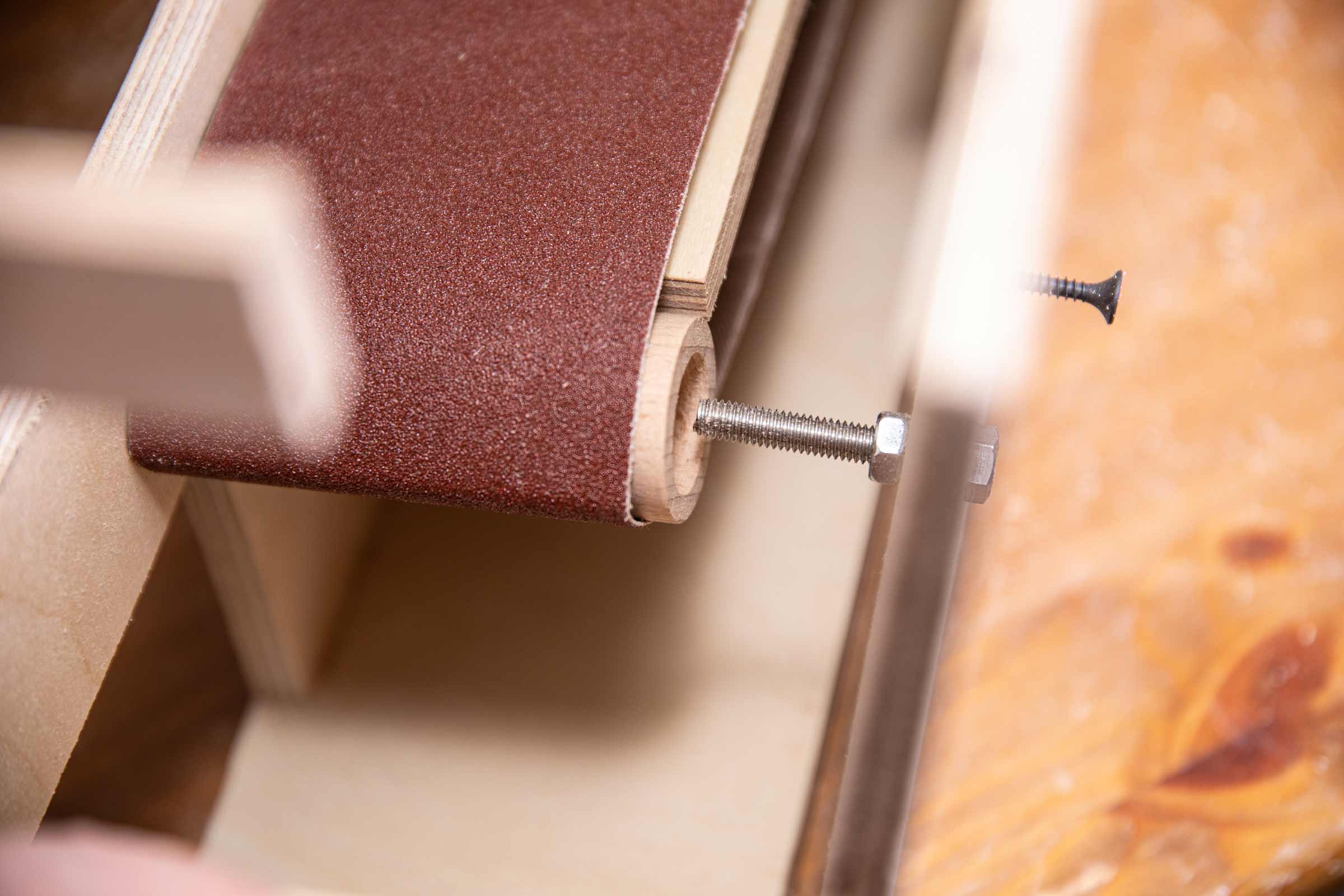

Linke Seitenwand montieren
20
Linke Seitenwand aufsetzten und festschrauben. Achte darauf, dass Du die Schrauben richtig in die Rollen einfädelst.

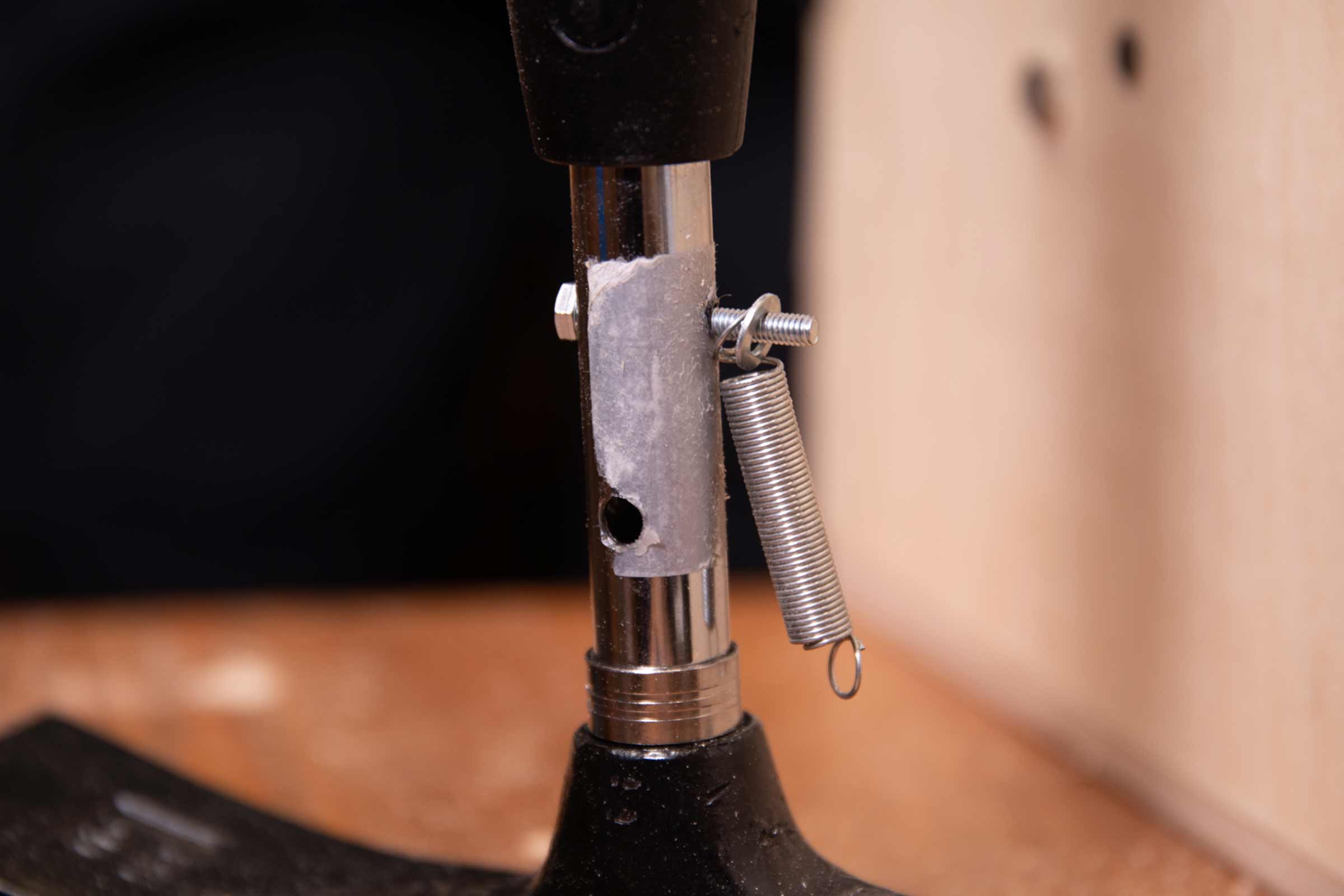

Feder am Hammer montieren
21
Jetzt kommt die Feder an den Hammer: Führe eine Schraube durch das obere Loch, in Richtung der Schlagseite des Hammers. Setze die Feder auf und befestige sie anschließend mit einer Unterlegscheibe und einer Mutter.
Gewindestange einfädeln

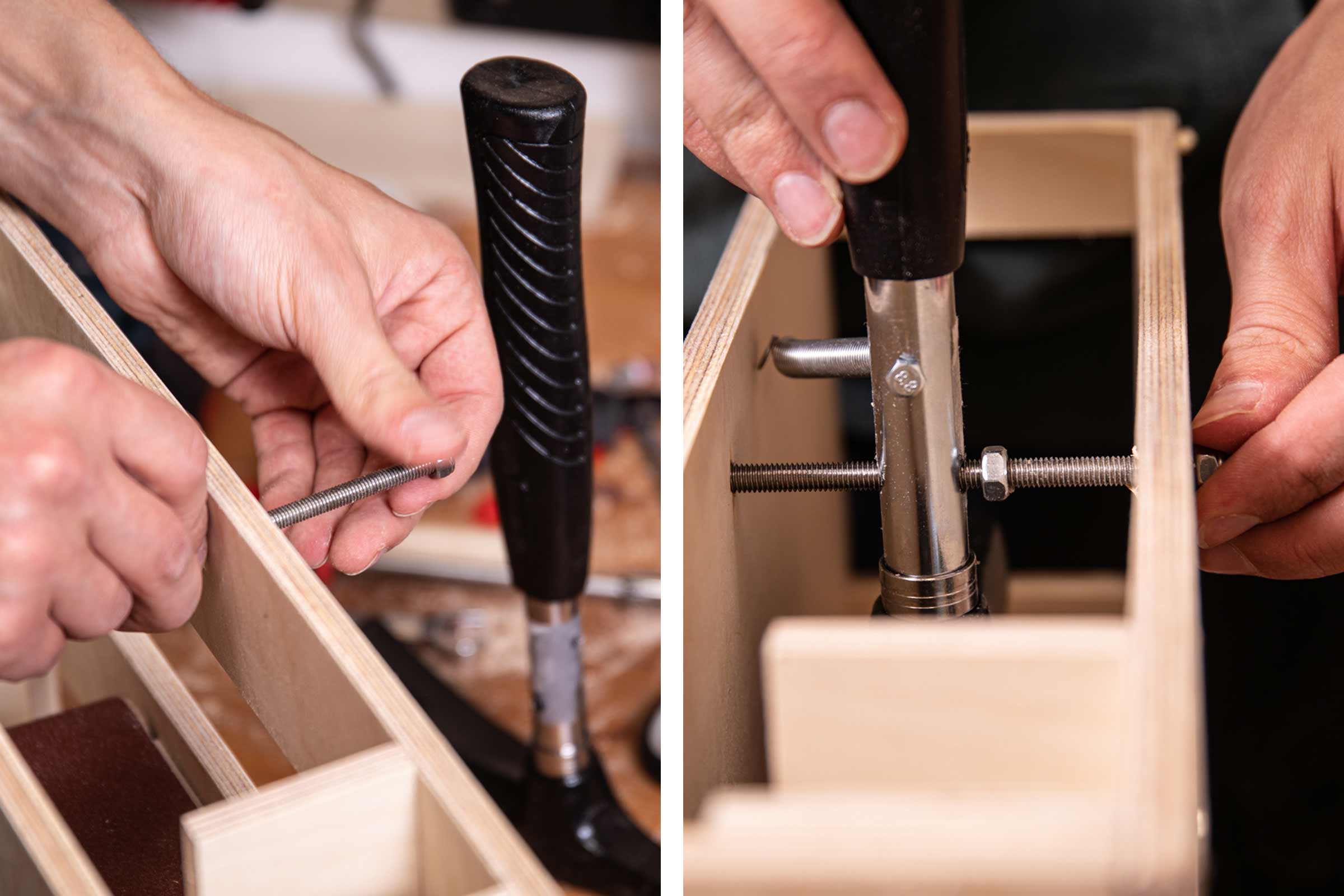

22
Drehe auf ein Ende der Gewindestange eine Stopmutter. Stecke die Gewindestange durch eine Seitenwand und drehe eine Mutter auf. Fädle den Hammer auf, gefolgt von einer weiteren Mutter. Stecke die Gewindestange zuletzt durch die linke Seitenwand und drehe eine Stopmutter auf. Platziere mit Hilfe der beiden Muttern den Hammer mittig.
Feder auf Spannung befestigen

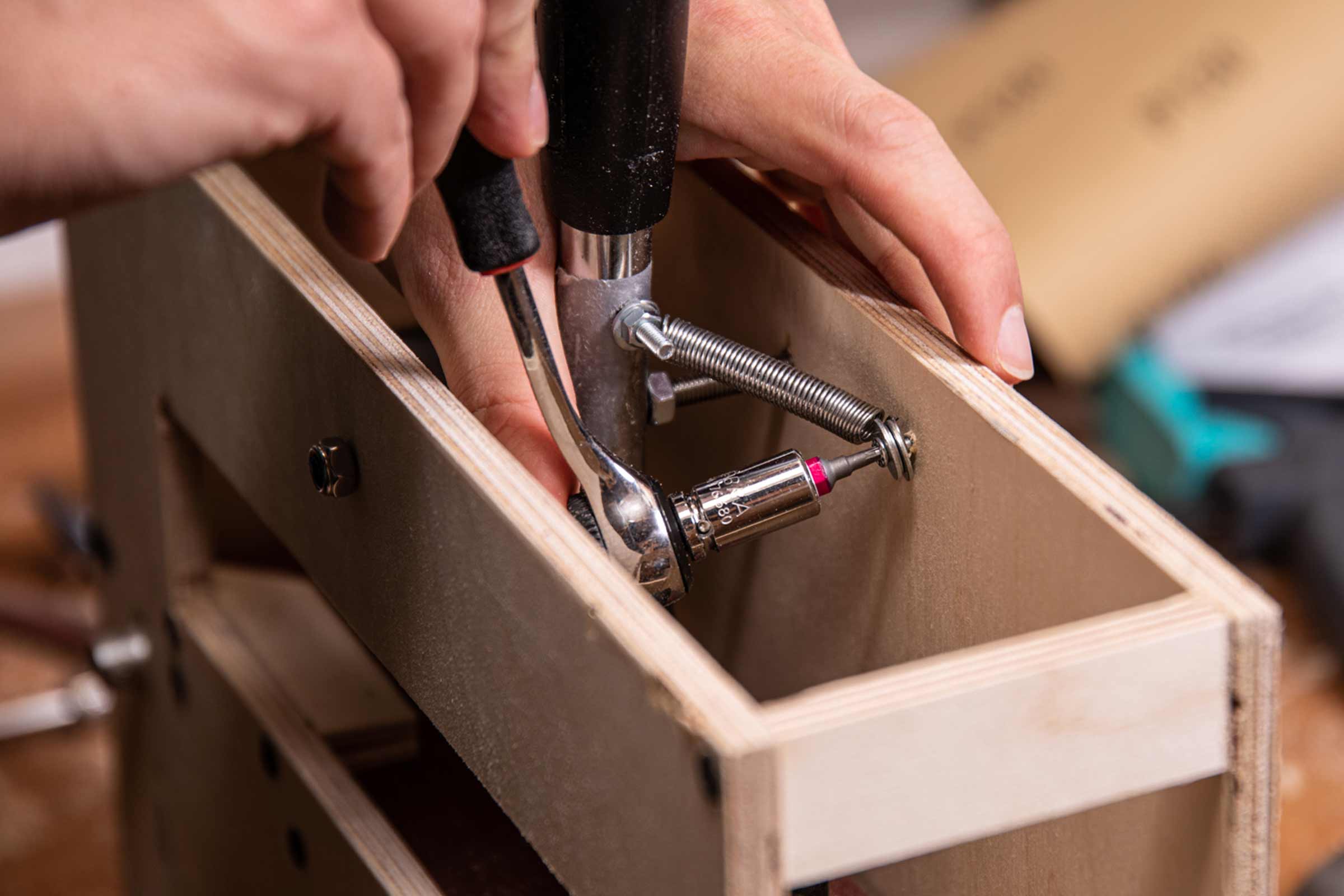

23
Bringe den Hammer in eine waagerechte Position und schraube das andere Ende der Feder an einer Seitenwand fest. Wichtig: Die Feder braucht genug Spannung, um den Hammer in der waagerechten Position zu halten.

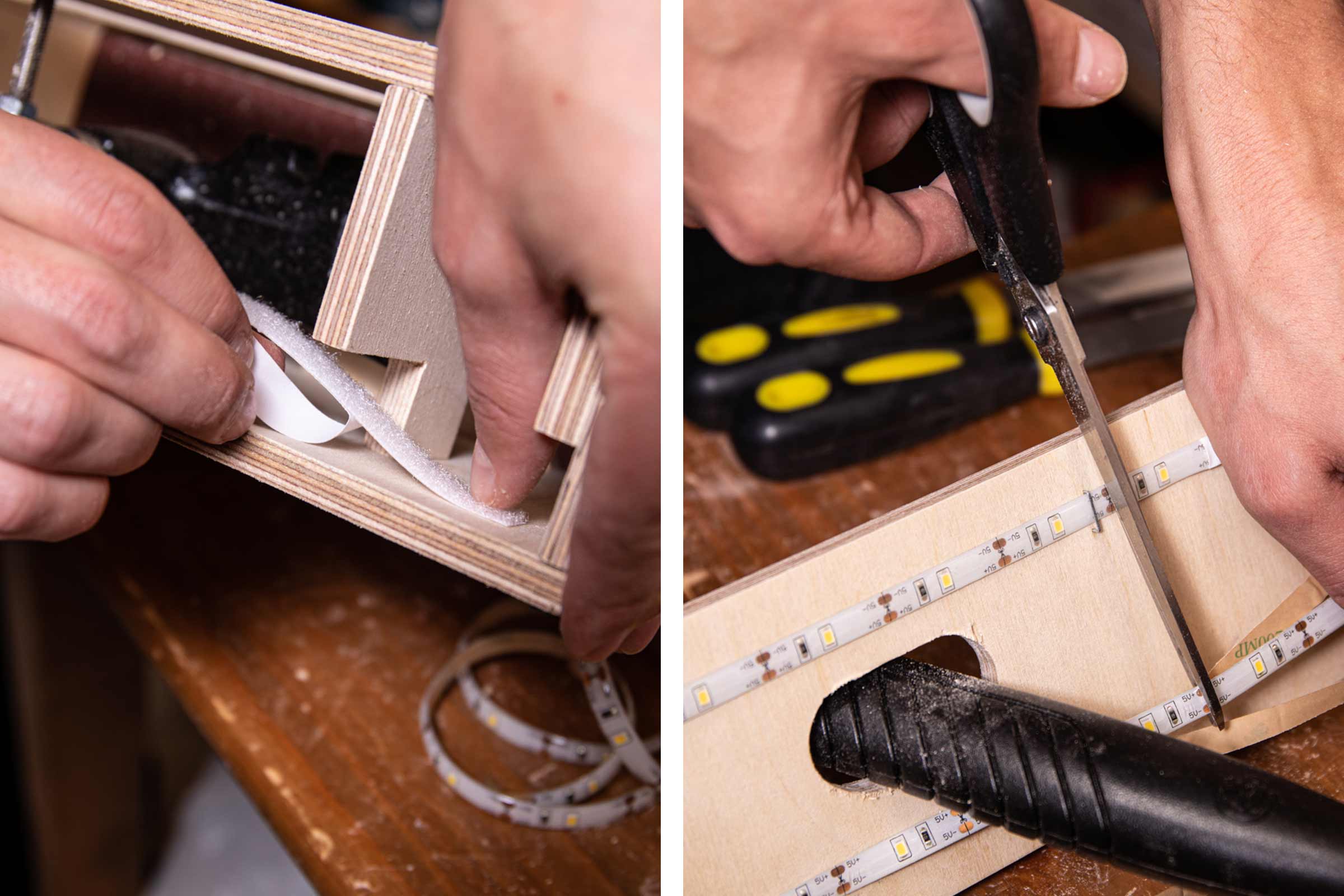

Deckel und Beleuchtung befestigen
24
Deckel drauf: Achte darauf, dass Du den Griff des Hammers durch das vorgebohrte Loch im Deckel führst. Befestige die Beleuchtung mit Klettband in den Aussparungen. Verlege anschliessend das LED-Band im Deckel, kürze es gegebenenfalls und tackere es fest.

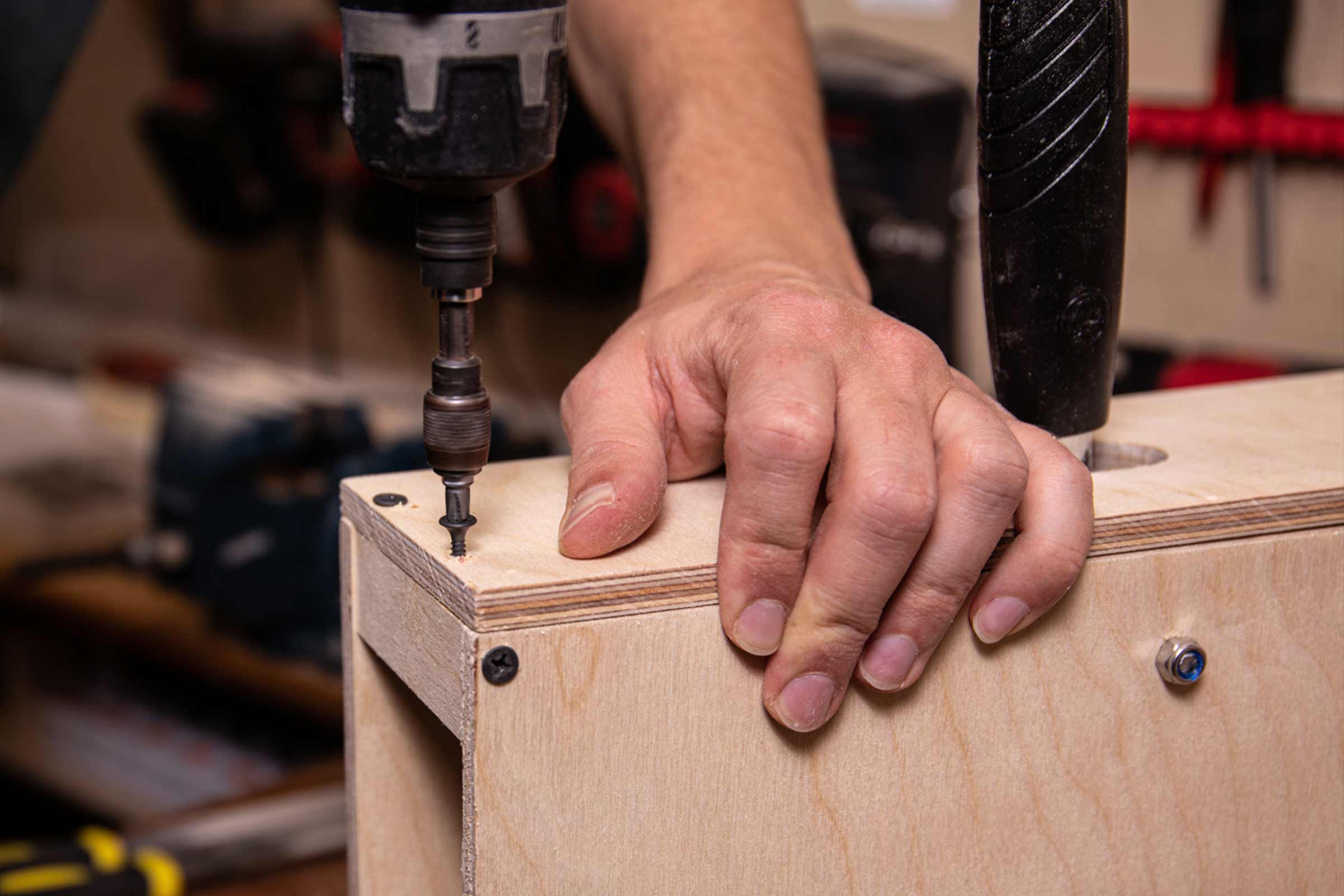

Deckel festschrauben
25
Jetzt kann der Deckel drauf: Schraube den Deckel fest.
Scheiben aufkleben
26
Schneide die Scheiben aus und klebe sie auf. Nutze dafür am besten ein Cuttermesser und eine schneidfeste Unterlage. Bringe danach rund um den Fensterausschnitt an der Seite und der Rückseite das doppelseitige Klebeband an. Setzte die Scheiben darauf und drück sie fest. Optional: Damit man die Schnittkanten der Scheibe nicht sieht, kannst Du sie mit schwarzem Klebeband abdecken.
Nussknacker finalisieren
27

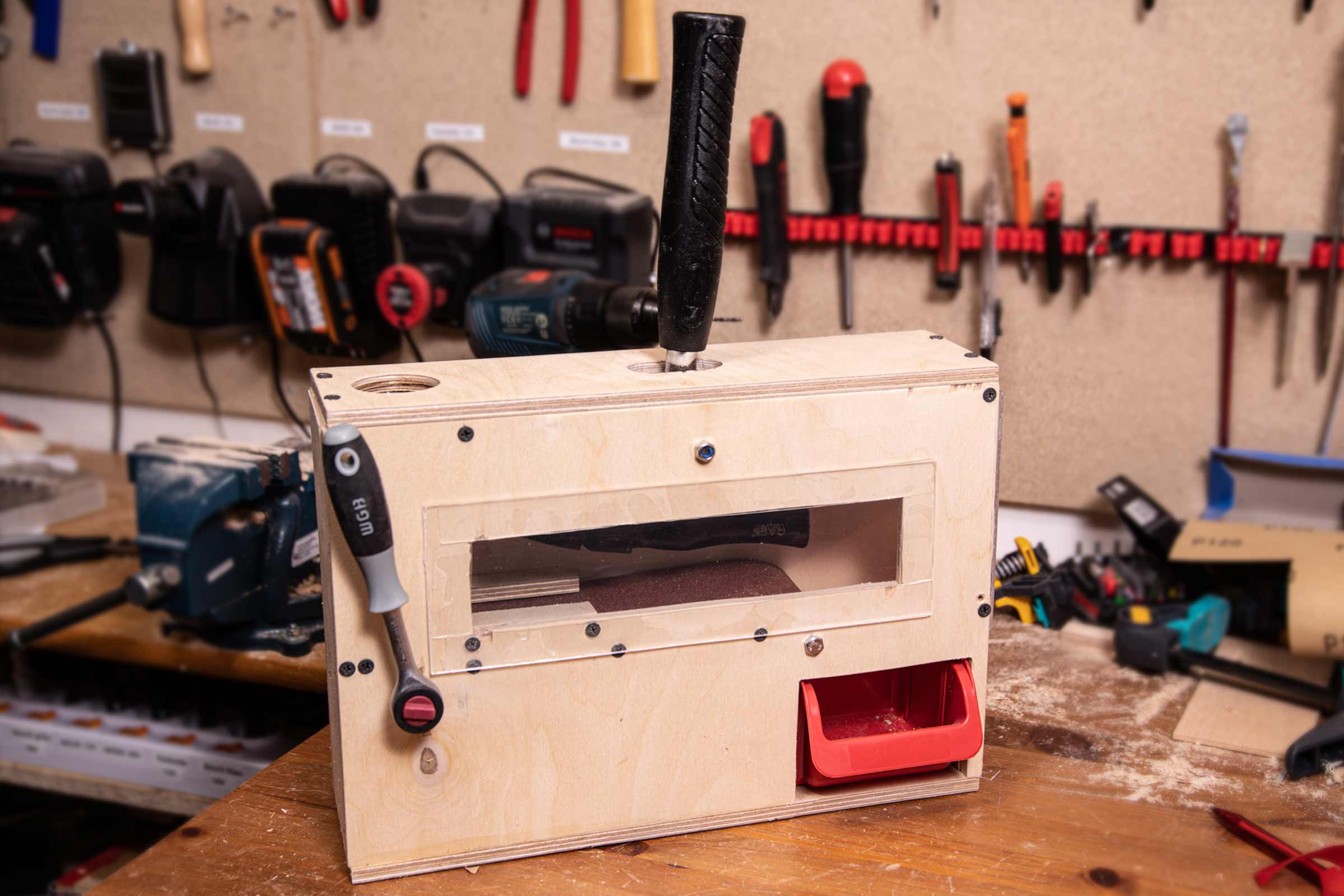

Jetzt musst Du nur noch die Schubladen einsetzen und die Umschaltknarre auf den Steckschlüssel-Einsatz aufstecken. Fertig ist Dein HORNBACH Nussknacker.
Funktionsweise Nussknacker
So funktioniert Dein HORNBACH Nussknacker:
Durch das Loch im Deckel wirfst Du Deine Nuss in Deinen Nussknacker. Die Nuss fällt aufs Förderband. Jetzt kurbelst Du und setzt das Förderband in Bewegung bis die Nuss unter dem Hammer liegt.
Durch die Scheibe im Nussknacker hast Du dabei immer alles im Blick!
Jetzt ziehst Du des Griffs des Hammers zu Dir heran – bis die Schale kracht und Deine Nuss geknackt ist.
Lass den Hammer wieder los und kurble, um das Förderband in Bewegung zu setzen – bis die geknackte Nuss in die Schublade fällt.
Sicherheitshinweise
Diese Anleitung wurde mit grösstmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen!
HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen abschleifen, um Verletzungen (z. B. Splitter) vorzubeugen.
