Guide

Les travaux d‘électricité en toute sécurité

Les travaux d‘électricité en toute sécurité

Lorsqu‘il est question d‘électricité, la sécurité est une priorité absolue. Même les plus faibles tensions peuvent dans le pire des cas être mortelles. C‘est pourquoi les travaux effectués sur les éléments sous tension doivent être effectués exclusivement par des spécialistes qualifiés (électricien). En accord avec ton électricien, tu peux cependant effectuer toi-même certaines étapes de travail.

Ne prends aucun risque avec l'électricité!

Les installations électriques sont en principe réservées à un spécialiste qualifié.

L'installation électrique dans la maison est soumise à de nombreuses normes et directives en matière de protection et de sécurité. Chacun doit les respecter, même toi en tant que bricoleur et utilisateur.

Sécurité des appareils et des câbles au quotidien

Les travaux sur les fusibles, les répartiteurs, les compteurs, les dispositifs de mise à la terre et les alimentations domestiques ne doivent être effectués que par des électriciens professionnels et qualifiés.

Mais tu peux, toi aussi contribuer à ta propre sécurité et à celle de ta famille au quotidien:

  • Lors de l'achat, veille à ce que la sécurité des appareils électriques soit certifiée, c'est-à-dire que l'appareil et les composants portent une marque de conformité SEV (Suisse).
  • Tu ne dois en aucun cas retirer ou utiliser le conducteur de protection jaune vert pour d'autres fonctions!
  • Évite de laisser les câbles traîner.
  • Protège tes enfants et installe des protections sur les prises.
  • N'utilise jamais d'appareils, de câbles, de fiches ou de prises endommagés, usagés ou obsolètes.

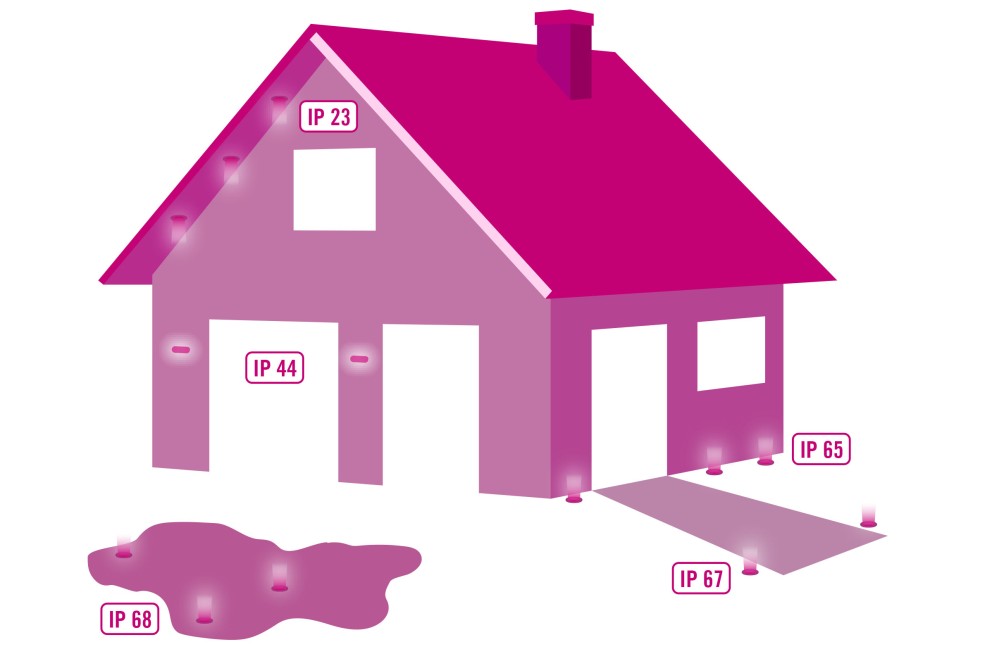

Types de protection pour l'extérieur

Types de protection pour l'extérieur

Fais attention d'avoir le bon type de protection pour les éclairages extérieurs. Grâce à la catégorie de protection IP, tu connais la sensibilité aux influences extérieures, comme la pluie ou l'humidité, de tes appareils électriques. Cette catégorie s'avère particulièrement utile si tu souhaites installer tes interrupteurs et prises dans des pièces humides ou à l'extérieur.

La classe de protection IP se compose toujours de deux chiffres, le premier chiffre indiquant le degré de protection contre les contacts et les corps étrangers, le second chiffre indiquant la protection contre la pénétration d'eau. Plus les chiffres sont élevés, meilleure est la protection.

Le tableau suivant liste les principaux types de protection avec leurs caractéristiques et le type d'application auquel ils sont destinés.

Exigence minimale du type de protection Lieu d'utilisation Protection
Type de protection IP 23 - protection contre les projections d'eau Éclairage sous un toit ou un débord
Protection contre les corps étrangers grossiers de 12,5 mm de diamètre et les gouttes d'eau, jusqu'à 15° d'inclinaison
Type de protection IP 44 - protection contre les contacts avec des corps étrangers et contre les éclaboussures d'eau Éclairage sur un mur couvert
Protection contre les corps étrangers d'1 mm de diamètre et contre les projections d'eau de toutes les directions
Type de protection: IP 65 - protection contre l’intrusion de poussière et les projections d’eau Éclairage au sol sous un toit ou un débord
Protection contre la poussière et les jets d'eau (par ex. tuyau d'arrosage)
Type de protection IP 67 - protection contre la poussière et imperméable par une immersion temporaire Bornes extérieures ou éclairages au sol dans le jardin
Protection contre une immersion temporaire dans l'eau
Type de protection IP 68 - étanche à la poussière et à l'eau sous pression Éclairage situé en permanence sous l'eau, par ex. éclairage de bassin
Protection contre une immersion permanente dans l'eau

Informations sur les prises de courant, interrupteurs et variateurs

Prises de courant à contact de protection

La prise de courant classique en Europe est la prise dite à contact de protection, qui est généralement installée comme prise simple. Une seule prise ne suffit pas? Pas de problème.
Les prises horizontales ou verticales à plusieurs emplacement offrent de la place pour divers appareils et t'évitent plus tard de devoir acheter un répartiteur.

Du type de montage dépend si la prise doit être encastrée ou en saillie. Cela signifie pour un montage encastré que les prises sont intégrées dans le mur. Seule la sortie de prise est visible avec sa plaque de recouvrement. Cependant, dans le cas d'un montage en saillie, la prise de courant est positionnée sur le mur et recouverte d'un boîtier de protection.

Les interrupteurs et les prises pour installation en saillie sont particulièrement adaptés lorsqu'il est difficile, voire impossible, d'installer ultérieurement des appareils encastrés, par ex. dans les maisons à colombages. Les prises de courant peuvent également être montées dans des murs creux. Dans les bureaux et les ateliers, les prises sont aussi souvent installées dans des canaux d'allège. Des prises encastrées adaptées sont nécessaires dans ce cas.

Prises de courant à contact de protection

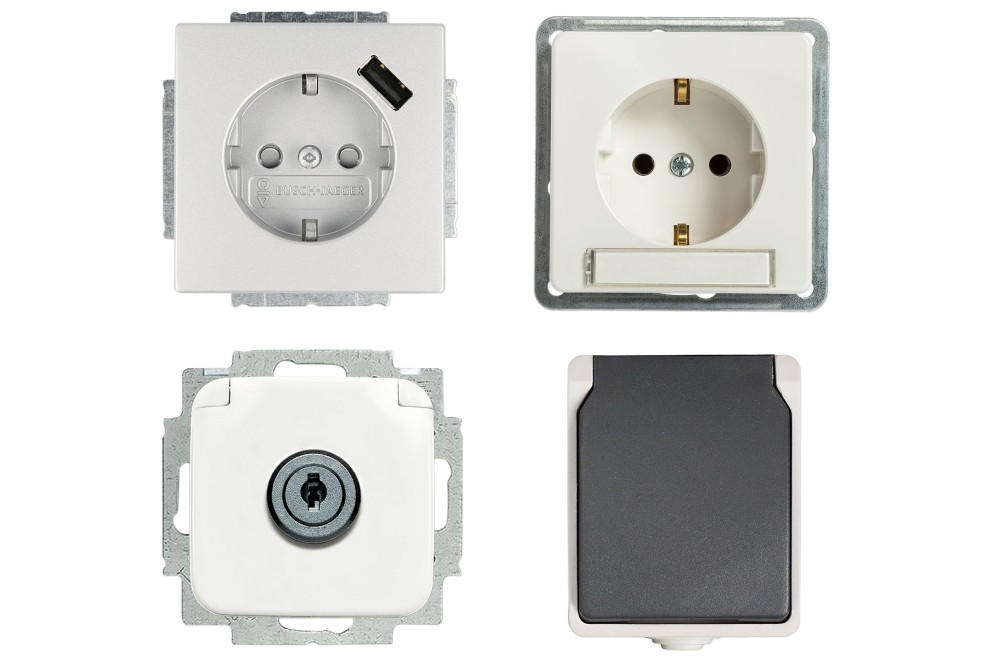

Fonctions supplémentaires des prises de courant à contact de protection

Les prises de courant à contact de protection ont de nombreuses autres fonctions. Grâce aux prises USB, tu disposes toujours par exemple d'un emplacement pour charger tes petits appareils électriques comme les tablettes, smartphones ou lecteurs MP3.

Les prises de courant avec protection élevée contre les contacts protègent les doigts des enfants contre le courant électrique, et les prises avec couvercle rabattable protègent l'intérieur de ta prise contre la saleté ou l'humidité. Un couvercle verrouillable permet également d'éviter que des tiers ne consomment de l'électricité à tes frais. Et il existe de nombreuses autres fonctions pour les prises que tu peux facilement ajouter.

Fonctions supplémentaires des prises de courant à contact de protection

Conseils pour les blocs multiprises

  • Fais attention à la plaque signalétique sur ton bloc multiprise. Les blocs multiprises sont généralement capables de supporter une charge de 3 680 watts. Et ils sont rapidement atteints en utilisant des appareils comme les bouilloires, les grille-pain, etc. Si la capacité de charge maximale de ton bloc multiprise est dépassée, il existe un risque d'incendie.
  • Les blocs multiprises à interrupteur te permettent également de déconnecter du circuit électrique les appareils qui ne sont pas dotés d'un interrupteur.
  • Vérifie l'état de tes blocs multiprises tous les deux ans, car ils vieillissent aussi et leur fonction peut être altérée après quelques décennies.

Programmes d'interrupteurs

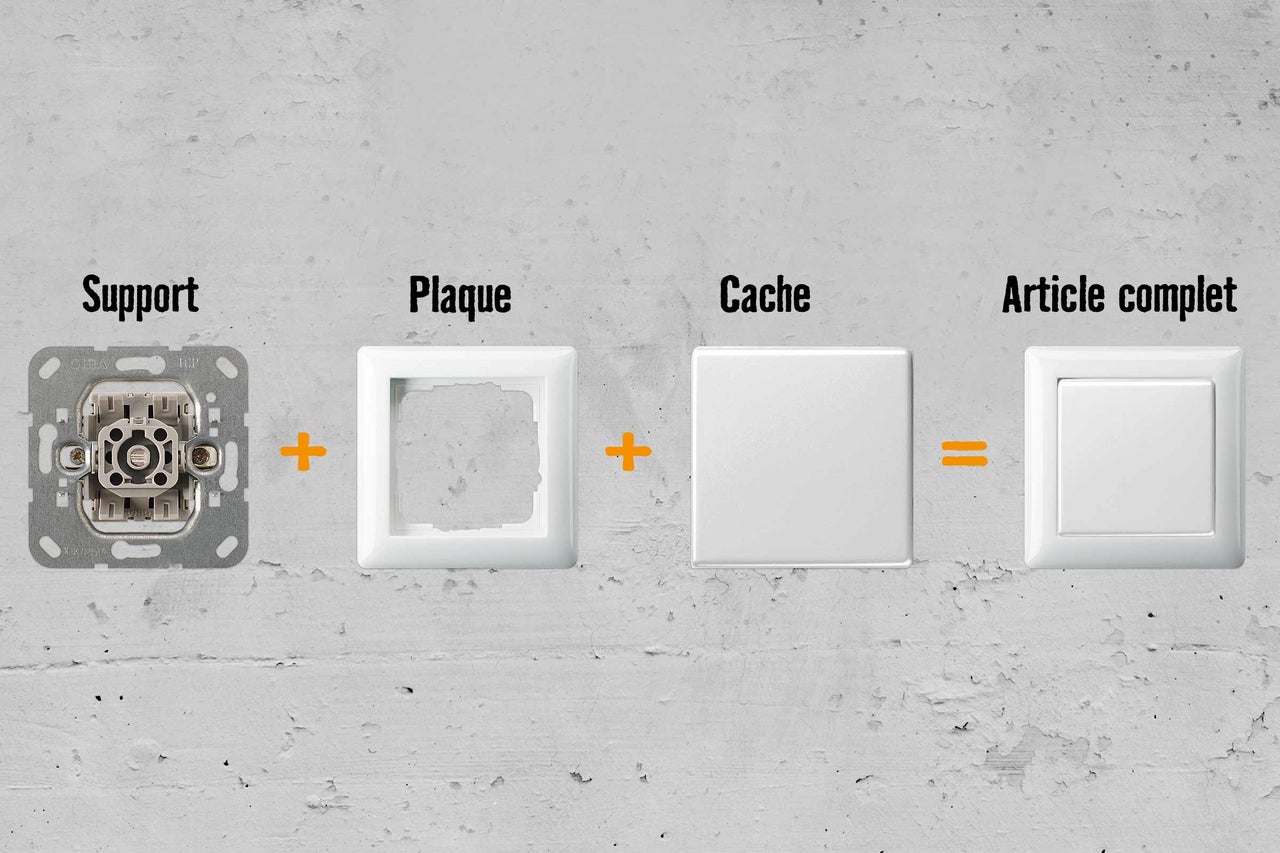

Les programmes d'interrupteurs se composent de trois éléments: le support, la plaque et le cache.

Le support peu esthétique, se cache dans le mur et est responsable de la fonction technique. La plaque relie le cache au support et est disponible du modèle simple jusqu'au modèle à cinq prises.

La forme et la fonctionnalité des caches dépendent des différentes fonctions de l'interrupteur, comme la bascule, le variateur, l'antenne satellite, l'unité de raccordement universel, etc. Comme la plaque et le cache se trouvent dans la zone visible devant le mur, tu dois également prendre en compte la couleur et le design.

Programmes d'interrupteurs
  •
				Interrupteur arrêt

    Interrupteur arrêt

    Les interrupteurs sont les plus classiques des programmes d‘interrupteurs. Ils sont utilisés pour allumer et éteindre une lampe à partir d‘un relais spécifique. L‘interrupteur reste dans la position dans laquelle il a été actionné.

  •
				Interrupteur à bouton poussoir

    Interrupteur à bouton-poussoir

    Comme pour les interrupteurs d‘arrêt, ils sont utilisés pour allumer et éteindre une lampe à partir d‘un relais spécifique. Toutefois, le bouton-poussoir revient dans sa position initiale. Les boutons-poussoirs sont souvent utilisés quand plusieurs relais sont nécessaires (par ex. dans les escaliers). Ils commandent en général un télérupteur que l‘utilisateur allume et éteint.

  •
				Interrupteur inverseur

    Interrupteur-inverseur

    Cet interrupteur permet de commander les luminaires depuis différents relais.

  •
				Double poussoir

    Double poussoir

    Un double poussoir permet de commuter deux lampes indépendamment l‘une de l‘autre. Une ligne électrique entrante y est divisée en deux lignes continues. Les doubles poussoirs sont actuellement principalement des interrupteurs à bascule et installés dans les salles de bains, cuisines et salles de séjour.

  •
				Interrupteur permutateur

    Interrupteur permutateur

    Ils sont utiles pour commander les systèmes d‘éclairage. Il est possible grâce à eux d‘allumer et d‘éteindre des luminaires depuis plusieurs relais. Si plus de deux relais sont nécessaires, il est possible d‘installer des interrupteurs permutateurs supplémentaires pour un interrupteur va-et-vient. L‘emplacement respectif de chaque interrupteur est alors indépendant.

  •
				Interrupteur de contrôle

    Interrupteur de contrôle

    Les interrupteurs de contrôle sont équipés d‘une lampe à incandescence intégrée. Ce petit témoin lumineux montre si l‘appareil est allumé ou éteint. Il est également possible de laisser la lampe à incandescence allumée en permanence pour aider à s‘orienter.

  •
				Commande store vénitien

    Commande store vénitien

    Les stores vénitiens, les volets roulants, les stores bannes ou les fenêtres de toit peuvent être équipés de moteurs électriques. Des bascules d‘interrupteur séparées des interrupteurs de stores peuvent être utilisées pour les commander dans la direction souhaitée.

Veiller à la compatibilité

En règle générale, les programmes d'interrupteurs diffèrent selon les fabricants, c'est pourquoi les composants de différents fabricants ne sont pas compatibles.

Par exemple, si tu as acheté une plaque et un cache auprès du fabricant A, tu dois également utiliser les supports d'interrupteur de ce même fabricant. Les bascules et plaques centrales sont également spécifiques aux fabricants et adaptées les unes aux autres. Au sein d'une même marque, les supports sont pour la plupart compatibles avec toutes les séries.

Renseigne-toi avant d'acheter si tes articles préférés sont compatibles.

Variateur

Tu n'as pas envie d'un éclairage festif permanent? Alors installe un variateur. Tu peux ainsi régler l'intensité de la lumière.

  • Les variateurs rotatifs sont équipés d'un bouton rotatif.
  • Les variateurs à bouton poussoir permettent de régler la luminosité.
  • Les variateurs sensoriels réagissent au contact de la surface du capteur. En touchant la surface plus longtemps, tu peux également régler la luminosité. Si tu éteins le variateur, il enregistre la luminosité sélectionnée et la rétablit lors de la prochaine mise en marche.

Variateur

Il existe des ampoules à intensité lumineuse variable ou non. Pour l'installation, il est important de toujours installer à un variateur l'ampoule correspondante. Les fabricants ont convenu d'un étiquetage clair sur les variateurs et les ampoules. Quatre lettres désignent maintenant la variation de lumière ou non: «R», «L», «C», «M» ou leurs combinaisons.

  • «R» pour des charges résistives (par ex. les ampoules à incandescence 230 V)
  • «L» pour des charges à prédominance inductives (par ex. transformateurs bobinés/conventionnels)
  • «C» pour des charges à prédominance capacitives (par ex. les transformateurs électroniques)
  • «M» pour les moteurs (par ex. les variateurs de vitesse

Les transformateurs portent également ces symboles.

Conseils pour les variateurs et les ampoules

Pour s'assurer de la compatibilité des appareils, le variateur et le transformateur doivent avoir au moins une lettre en commun. Attention: derrière un variateur, les charges L et C ne doivent pas être confondues car elles ne sont pas commandables par le variateur.

Sélectionne le variateur en fonction du type de charge correspondant. Renseigne-toi également sur l'ampoule que tu utilises et sur le fait qu'elle fonctionne avec un transformateur (basse tension) ou directement sur la tension d'alimentation (230 V~). Tu trouveras normalement cette information sur l'emballage du fabricant ou directement sur l'ampoule.

  • Ampoules à incandescence 230 V, culot E14 / E27, à intensité lumineuse variable
  • Halogènes 230 V haute tension, culot GU10, à intensité lumineuse variable
  • Basse tension 12 V avec transformateur électronique, culot G4, GX/GU 5,3, GY 6,35, ampoule à intensité lumineuse variable, transformateur à intensité lumineuse variable ou non
  • Basse tension 12 V avec transformateur conventionnel, culot G4, GX/GU 5,3, GY 6,35, ampoule à intensité lumineuse variable, transformateur à intensité lumineuse variable ou non
  • Ampoules LED, culots variés. Il existe ici des types à intensité lumineuse variable ou non.
  • Ampoules à économie d'énergie, culots variés. Il existe ici des types à intensité lumineuse variable ou non (respecter les instructions du fabricant).

Types de câbles et de lignes électriques

Les lignes électriques sont composées de fils métalliques ou de fils appelés conducteurs. Leur fonction et leur point de raccordement en fonction sont reconnaissables à leurs couleurs officielles définies. Dans les vieux bâtiments, tu ne dois pas faire confiance à l'étiquetage.

 Hornbach
Afficher des informations plus détaillées +
123

Utiliser des câbles adaptés

Tu reconnais la qualité du câble grâce à son code. Il indique la construction (par ex. le matériau utilisé pour les isolants et les gaines, le nombre de fils et la section de conducteur) et renseigne donc sur la qualité du câble.

Le choix des câbles adaptés et de leur raccordement pour une installation électrique doit être effectué par un électricien. Utilise toujours le produit adapté à ton projet.

Câbles pour une installation fixe

 Hornbach
Afficher des informations plus détaillées +
12345

Câbles pour une installation flexible

 Hornbach
Afficher des informations plus détaillées +
6789101112

Pour les enrouleurs de câble: dérouler le câble

En cas de charge élevée, les enrouleurs de câble peuvent devenir extrêmement chauds au niveau du centre du câble enroulé. C'est pourquoi il est recommandé d'utiliser des interrupteurs thermiques (protection contre les surchauffes) qui coupe le courant si la température atteint env. 65 °C.

Sans cette protection contre les surchauffes, l'isolation des câbles risque de fondre et cela risque d'endommager ou de provoquer un incendie de l'enrouleur. Déroule le câble afin d'éviter une coupure prématurée du courant.
