Guide

Cheviller correctement

Cheviller correctement

Les matériaux de construction peuvent être poreux, très durs ou très tendres, tout neufs ou déjà fragilisés. L‘utilisation de la cheville adaptée est donc souvent indispensable en fonction de l‘objet que tu souhaites fixer sur l‘un de ces supports. Découvre ici tout ce qu‘il faut savoir sur la cheville adaptée.

Quelles chevilles pour quelle utilisation?

Il y a un tel choix de chevilles qu'on s'y perd. Nous t'aidons à toujours trouver la bonne cheville pour ton projet. Il est donc particulièrement important que tu saches quels sont les différents types de chevilles disponibles et comment elles fonctionnent.

Voici un aperçu:

Test du support

Le type de paroi et sa qualité ont une influence considérable sur le choix de la cheville appropriée. Il existe une solution adaptée à chaque matériau de construction. Pour cela, effectue un test du support avant de percer le trou de cheville!

Un petit avant-trou permet de déterminer la nature du support lorsque tu ne sais pas ce qui se cache sous le crépi, la peinture ou la tapisserie. La poussière de forage te permet de déterminer le matériau utilisé.

Comparaison des matériaux de construction lors du test du support

  •
				Duebeluntergruende Beton

    Le béton est une pierre artificielle résultant du mélange de ciment, d‘eau et de granulats. Il existe dans les catégories béton normal et béton léger. Conformément à la norme DIN 1045, le béton est désigné par un C (Concrete = béton) et par deux nombres à deux chiffres. Lorsqu‘on réalise un avant-trou, le béton produit une poussière de forage très fine du blanc au gris.

  •

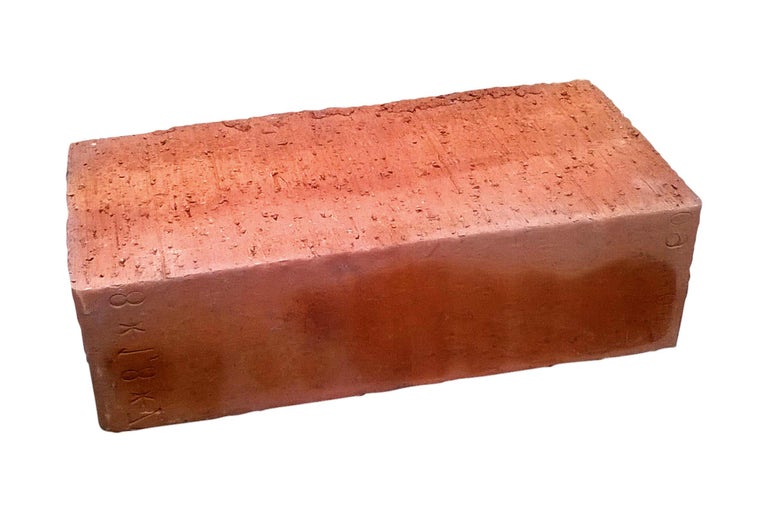

				Pierre de construction

    L‘association de la brique pleine et du mortier donne un ouvrage de maçonnerie. Étant donné que la résistance à la compression de la pierre est souvent supérieure à celle du mortier, la fixation devrait être effectuée dans la pierre. Il existe différentes pierres comme les matériaux de construction pleins à structure dense. Ils n’ont quasiment pas de creux et sont très résistants à la compression. On considère comme matériaux de construction pleins des pierres ayant une proportion d‘alvéoles inférieure à 15 %. Lorsqu‘on réalise un avant-trou, la brique pleine produit une poussière de forage d‘un rouge très particulier.

  •

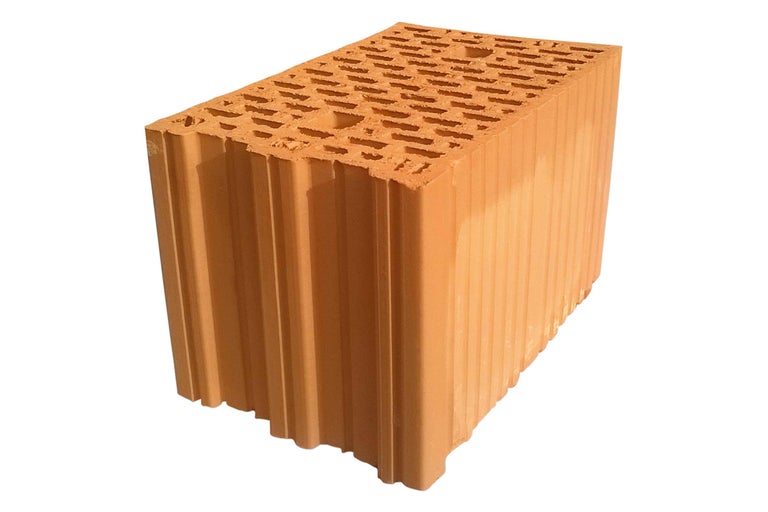

				La brique perforée

    La brique perforée à structure dense est souvent composée des mêmes matériaux résistants à la pression que les matériaux de construction pleins à structure dense mais elle ne peut cependant pas absorber ces pressions à cause de ses cavités. C‘est pourquoi pour la fixation, il faut utiliser des chevilles pour matériaux creux qui peuvent surmonter ces cavités. Lorsque l‘on réalise un avant-trou, la brique perforée produit une poussière de forage rouge clair/orange. De plus, lors du perçage, tu remarques que la pierre est percée de cavités.

  •

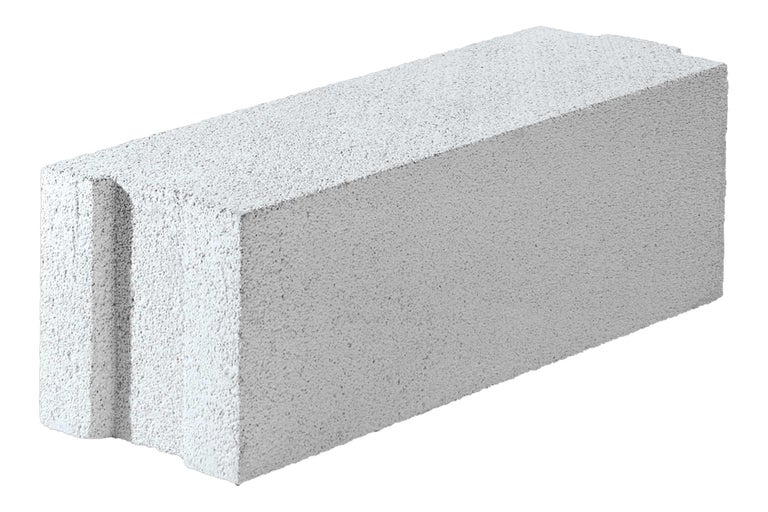

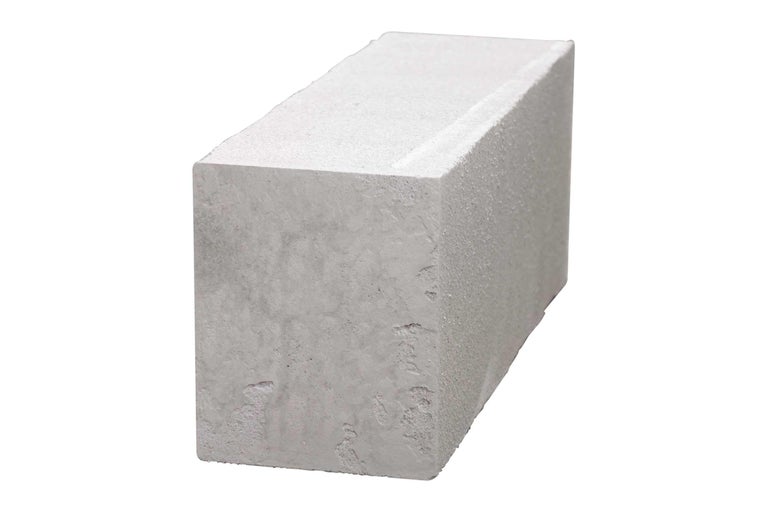

				Le béton poreux

    Le béton poreux (p. ex. YTONG) a une faible résistance à la pression et beaucoup de pores. Pour une fixation optimale, il faut utiliser des chevilles spéciales comme la cheville pour béton cellulaire et la cheville à cadre. Lorsqu‘on réalise un avant-trou, le béton poreux produit une poussière de forage gris clair à gros grain.

  •

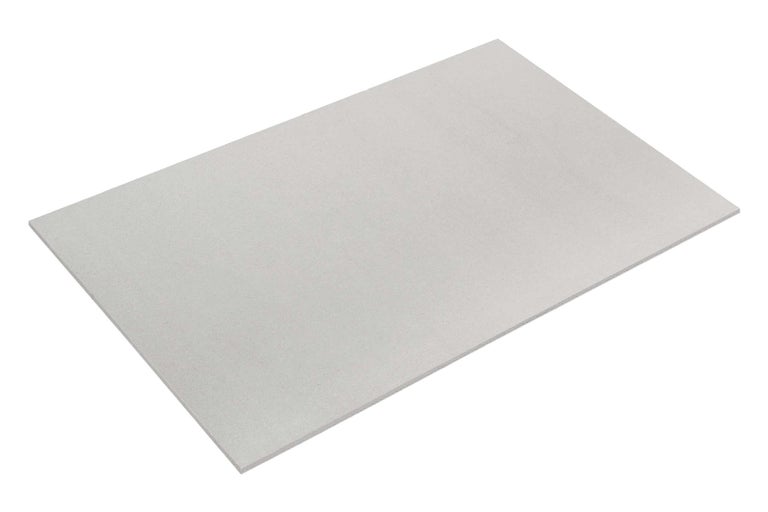

				Les panneaux muraux

    Les panneaux muraux, les plaques de plâtre et les plaques de fibres-gypse sont des plaques de parois fines à faible résistance. Ici, on utilise des chevilles pour matériaux creux avec verrouillage de forme derrière les plaques. Il faut également respecter la norme DIN 18183. Lorsqu‘on réalise un avant-trou, la plaque de plâtre produit une poussière de forage blanche et fine. De plus, tu remarques en perçant la présence d‘une cavité derrière les plaques.

  •

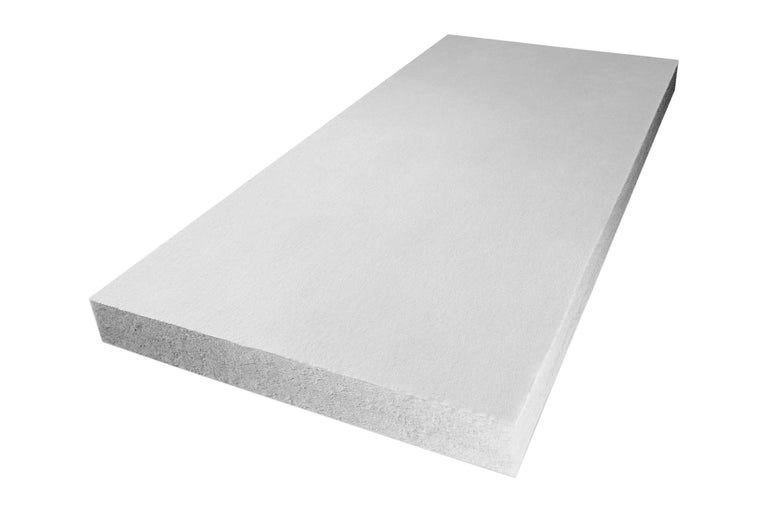

				Les plaques isolantes

    Les plaques isolantes comme les plaques de polystyrène, les plaques de mousse polyuréthane, etc. ont une faible résistance à la pression et beaucoup de pores. Des chevilles spéciales avec un grand filetage extérieur sont parfaitement adaptées pour les fixations légères sur ces plaques.

Chevilles à expansion et polyvalentes

  •

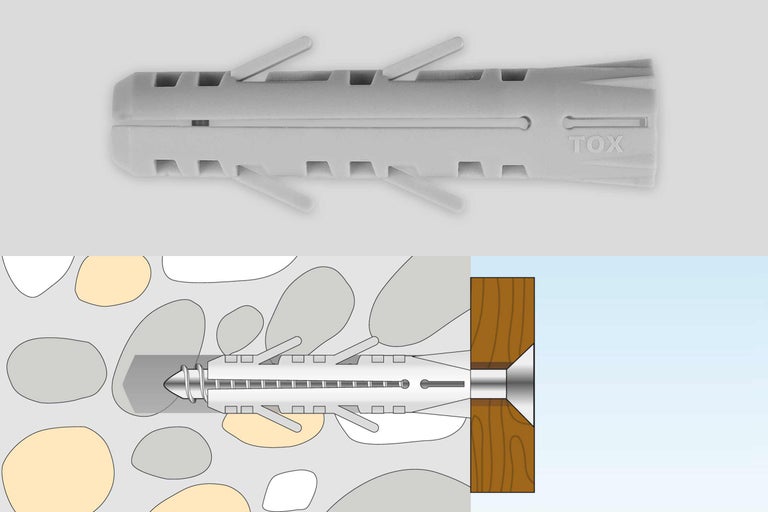

				Cheville à expansion

    Cheville à expansion

    Les chevilles à expansion conviennent parfaitement aux fixations dans un matériau de construction plein.

    Supports de fixation:

    • Béton
    • maçonnerie en brique pleine

  •

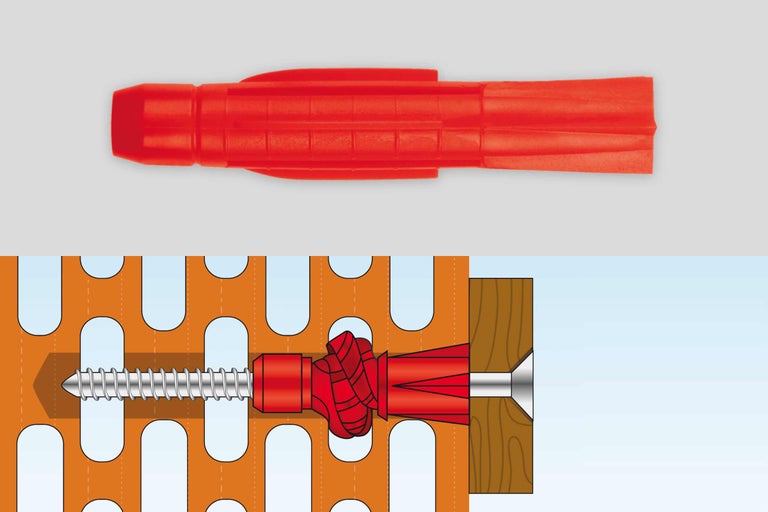

				Cheville multiusage

    Cheville multiusage

    La cheville adaptée à chaque mur. Dans le béton et la brique pleine, elle se déploie et se comprime fermement. Elle agit par nouement dans les briques perforées et les panneaux de construction pour murs, grâce à un écrou-cheville à la pointe de la cheville.

    Supports de fixation:

    • Béton
    • Maçonnerie en brique pleine
    • Brique perforée
    • Béton cellulaire
    • Panneau de construction mural
    • Plaque de plâtre
    • Plaque de fibres-gypse

  •

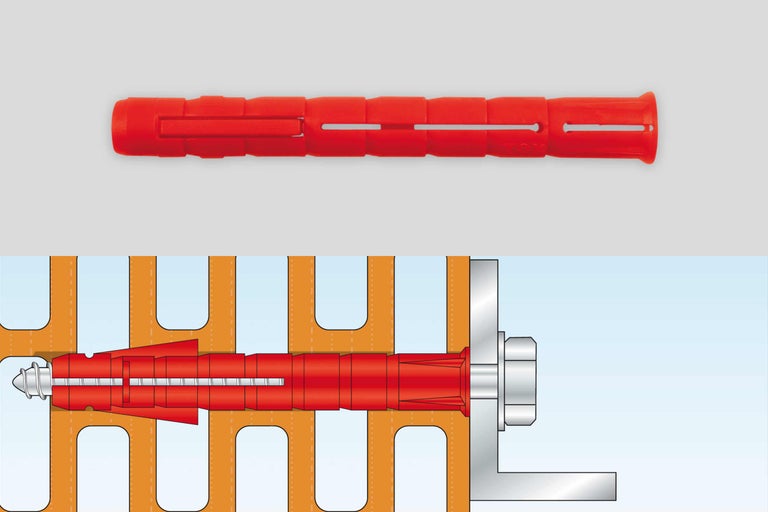

				Les chevilles à expansion à plusieurs zones

    Les chevilles à expansion à plusieurs zones

    Elles se composent de deux corps d‘expansion séparés en deux et placés à 90° l‘un de l‘autre. La force se répartit ainsi également vers quatre directions dans la pierre tout en étant protégée. C‘est pourquoi elles conviennent particulièrement à la brique perforée légère, et pour les ouvrages de maçonnerie liés à des murs anciens et irréguliers ainsi que pour les briques pleines.

    Supports de fixation:

    • Béton
    • Ouvrage de maçonnerie en brique pleine
    • Brique perforée
    • Béton cellulaire

Cheville pour matériaux creux

  •

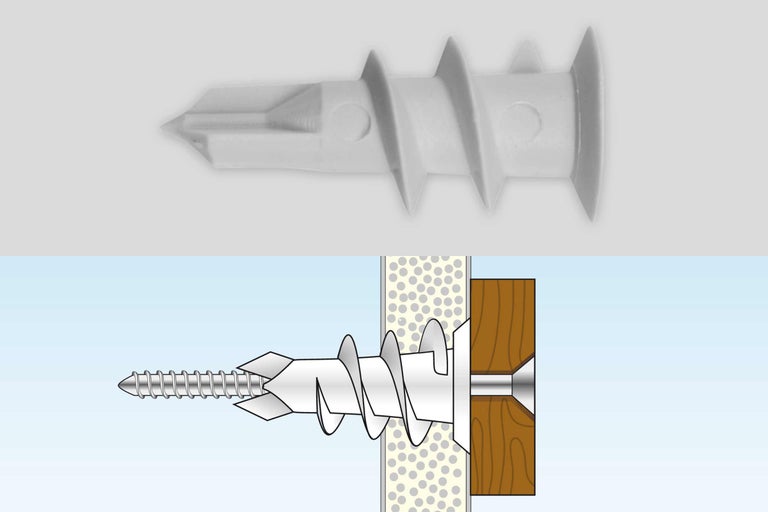

				Cheville pour plaques de plâtre

    Cheville pour plaques de plâtre

    On les utilise pour le montage rapide sur des plaques de plâtre.

    Supports de fixation:

    • Panneau de construction mural
    • Plaque de plâtre
    • Plaque de fibres-gypse

  •

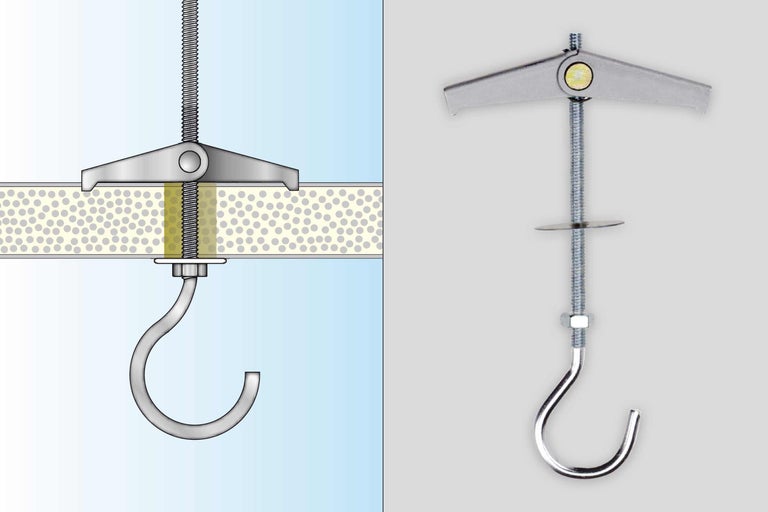

				Cheville à bascule

    Cheville à bascule

    Elles sont parfaites pour la fixation des lampes, des tringles à rideau etc.

    Supports de fixation:

      Panneau de construction mural Plaque de plâtre Plaque de fibres-gypse

  •

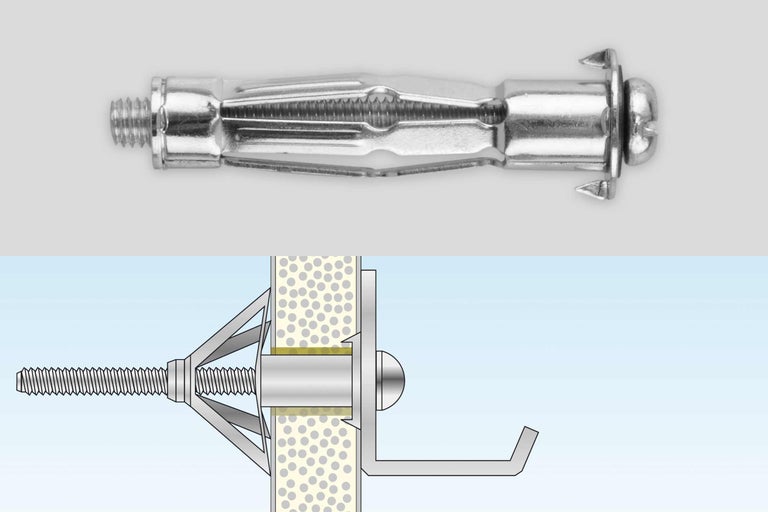

				Chevilles métalliques à expansion

    Chevilles métalliques à expansion

    Elles sont parfaites pour la fixation de charges lourdes avec des vis métriques (M5 et M6). Il est préférable d‘utiliser une pince de montage spéciale.

    Supports de fixation:

    • Panneau de construction mural
    • Plaque de plâtre
    • Plaque de fibres-gypse

  •

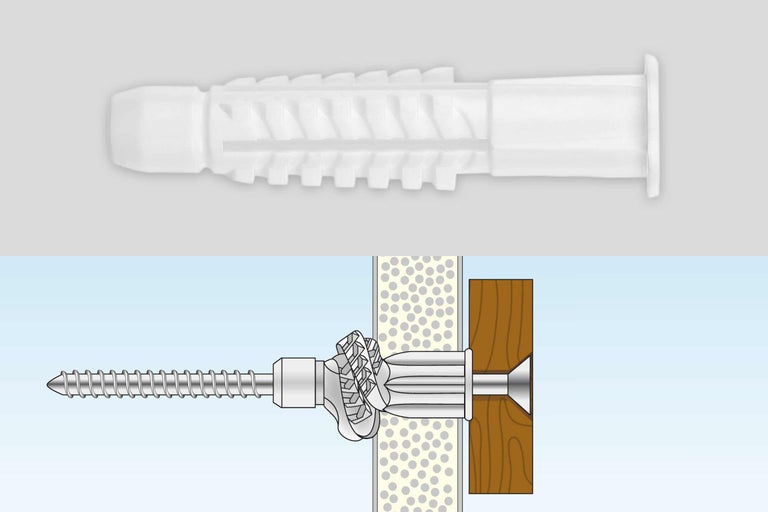

				Cheville multiusage

    Cheville multiusage

    Elle agit par nouement derrière les plaques et les matériaux de construction creux. Elle est dotée pour cela d‘un écrou-cheville. Elle peut être utilisée de manière universelle comme cheville polyvalente dans les matériaux de construction pleins.

    Supports de fixation:

    • Béton
    • Ouvrage de maçonnerie en brique pleine
    • Brique perforée
    • Béton cellulaire
    • Panneau de construction mural

Chevilles spéciales

  •

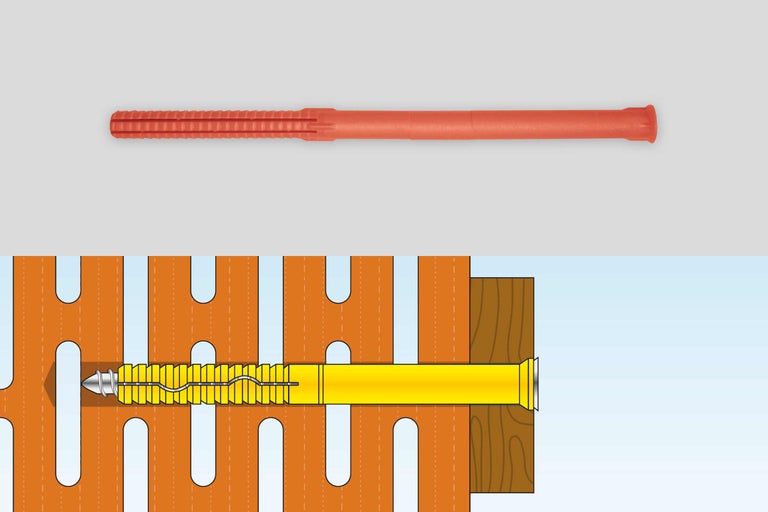

				Chevilles pour cadre

    Chevilles pour cadre

    Les chevilles pour cadres conviennent pour les montages traversants lors des fixations de cadres.

    Supports de fixation:

    • Béton
    • Ouvrage de maçonnerie en brique pleine
    • Brique perforée
    • Béton cellulaire

  •

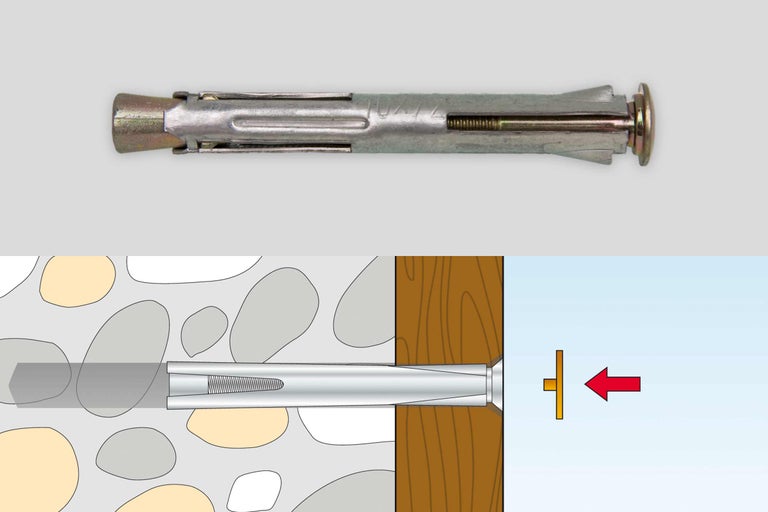

				Chevilles métalliques pour cadre

    Chevilles métalliques pour cadre

    Elles servent à fixer les châssis de fenêtres et les cadres de portes en bois, métal et plastique.

    Supports de fixation:

    • Béton
    • Ouvrage de maçonnerie en brique pleine
    • Brique perforée
    • Béton cellulaire

  •

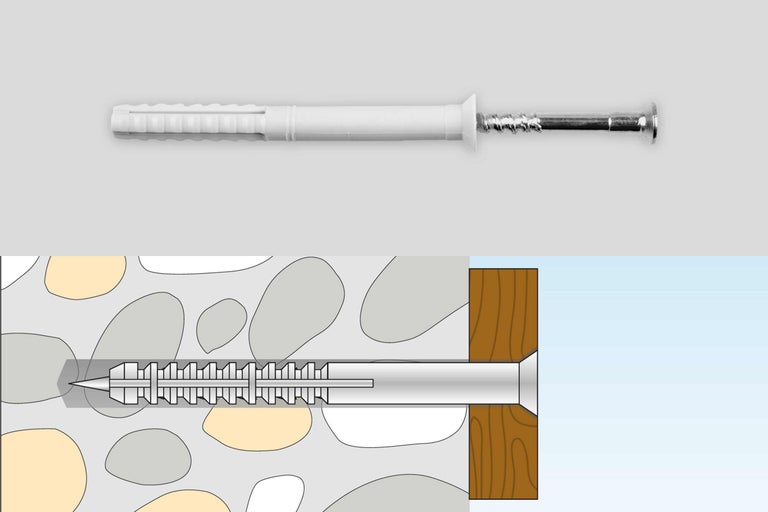

				Cheville à clou

    Cheville à clou

    Elles conviennent parfaitement pour le montage à impact: insérer les chevilles, enfoncer la vis à clou, c‘est fini!

    Supports de fixation:

    • Béton
    • Ouvrage de maçonnerie en brique pleine
    • Béton cellulaire

  •

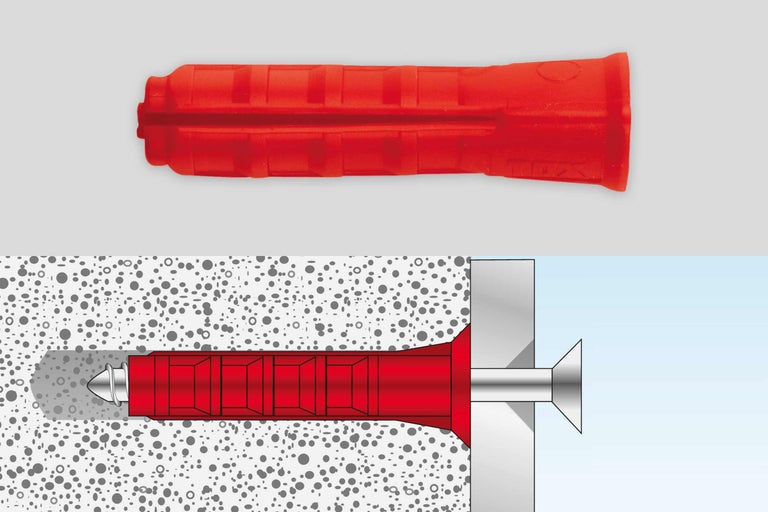

				Cheville pour béton cellulaire

    Cheville pour béton cellulaire

    Ces chevilles spéciales servent à l‘ancrage des charges élevées dans des blocs de béton aérés bruts.

    Supports de fixation:

    • Brique perforée

  •

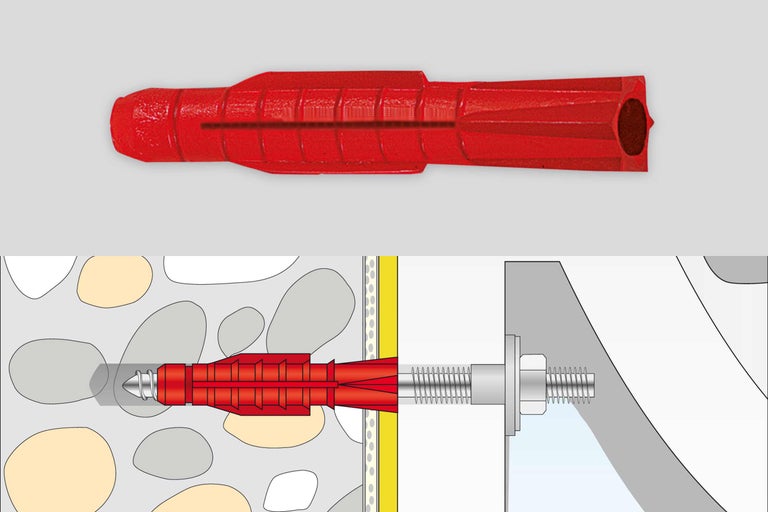

				Fixation des sanitaires ou des lavabos

    Fixation des sanitaires ou des lavabos

    Elles conviennent pour le montage dans le domaine sanitaire, p. ex. pour des lavabos etc.

    Supports de fixation:

    • Béton
    • Ouvrage de maçonnerie en brique pleine
    • Béton cellulaire

  •

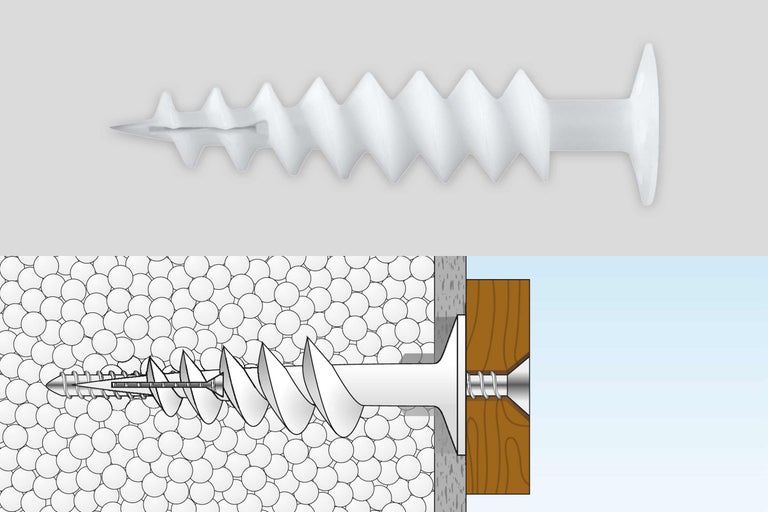

				Cheville pour isolants

    Cheville pour isolants

    Elles conviennent pour la fixation des boîtes aux lettres, des éclairages extérieurs etc., dans des matériaux isolants et en liaison avec des panneaux en mousse dure.

    Supports de fixation:

    • Plaques isolantes (plaques de polystyrène, plaques de mousse polyuréthane, etc.)

Cheville chimique

  •

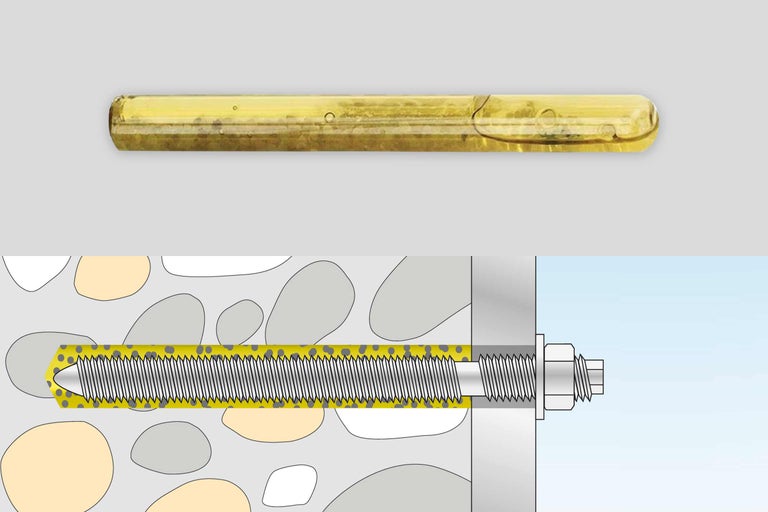

				Ancrage composite

    Ancrage composite

    Les ancrages composites à deux composants conviennent pour l‘ancrage sans expansion. Ils sont constitués d‘une cartouche de résine avec ampoule en verre remplie de résine polyester et de durcisseur ainsi que de sable de quartz servant de matériaux de remplissage. La tige d‘ancrage filetée est utilisée avec une perceuse.

    Support de fixation: béton

  •

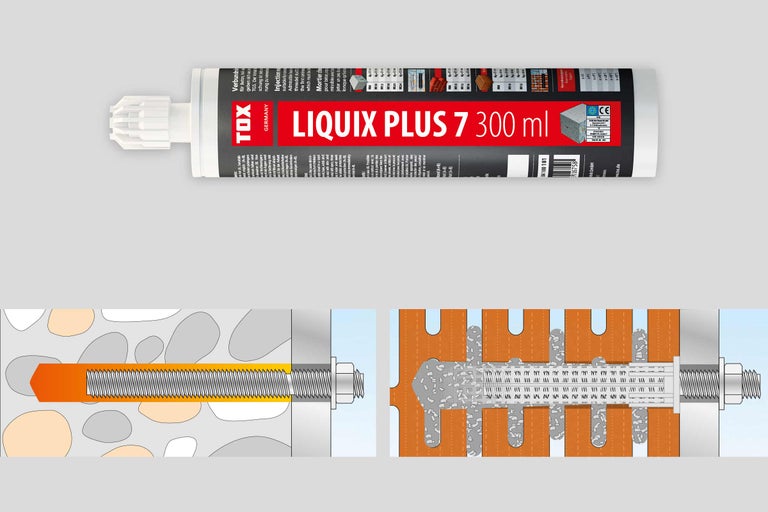

				Mortier composite

    Mortier composite

    L‘ancrage sans expansion des mortiers composites permet d‘obtenir de faibles écarts aux bords et entre les axes. Le mortier composite est rempli au moyen d‘une cartouche et une tige d‘ancrage est utilisée.

    Pour les matériaux creux et les briques en alvéoles, utilise toujours un tamis pour remplir des trous de perçage profonds avec le mortier d‘injection.

    Support de fixation: béton

Percer les trous de chevilles: voici comment faire

Les trous pour cheville sont réalisés avec plus ou moins de précaution selon leur taille et selon le support. Perce toujours à la perpendiculaire et ne change jamais de direction pendant le processus de perçage.

Lorsque tu perces des trous pour chevilles, tu dois tenir compte de deux dimensions: la profondeur du perçage et la taille du trou de perçage.

    À quelques exceptions près, la profondeur du perçage doit être plus grande que la profondeur de l'ancrage. Pour les chevilles en plastique, on a particulièrement besoin de place pour insérer la vis qui dépasse en règle générale de la pointe de la cheville. En général, la profondeur de perçage correcte est indiquée sur le produit. Sinon, la profondeur du perçage résulte de la longueur de la cheville + 10 mm. Pour la taille du trou de perçage, la règle est la suivante: diamètre de la cheville = diamètre du trou de perçage. Pour les matériaux tendres, tu dois cependant percer 1 mm de moins.

Choisis la procédure de perçage en fonction du support dans lequel tu perces!

Perçage rotatif* Forage par percussion
Perforation percutante
Perceuse sans percussion. Perceuse à percussion
avec légère percussion.
Perceuse à percussion
avec coups importants et
avance de forage importante.
Pour des supports comme:
  • Béton cellulaire
  • Ouvrage de maçonnerie creux
  • Panneau de construction mural
  • Brique perforée
Pour des supports en matériaux de construction avec une structure dense comme:
  • Brique pleine
  • Brique silico-calcaire pleine
Pour des supports en matériaux de construction pleins avec une structure dense comme:
  • Béton
  • Pierre naturelle
* Lors du perçage, veille à ce que les parois du matériau n'éclatent pas et à ce que le trou de perçage ne devienne pas trop grand.

Conseils: chevillage simple

  • Avant de percer les trous de cheville, tu dois tout d'abord inspecter le support de montage avec un localisateur. L'appareil détecte les conduites électriques et d'eau ainsi que les fers d'armatures.
  • Aspire dans le trou de forage avant d'insérer la cheville.
  • Pour le carrelage, il vaut toujours mieux percer en rotation simple. Les forets à pierre courants conviennent pour cela. L'idéal est de placer les chevilles dans les joints de carreaux. Cela préserve les carreaux.
  • Pour les fixations dans les matériaux de construction creux ou des parpaings creux, veille à ce que la moitié avant de la zone de la cheville en expansion soit ancrée au moins dans une paroi de la pierre.
  • La capacité portante maximale des chevilles à expansion en nylon est obtenue uniquement si le diamètre de vis le plus grand possible est choisi. La pointe de la vis doit dépasser la longueur de la cheville d'au moins un diamètre de vis.

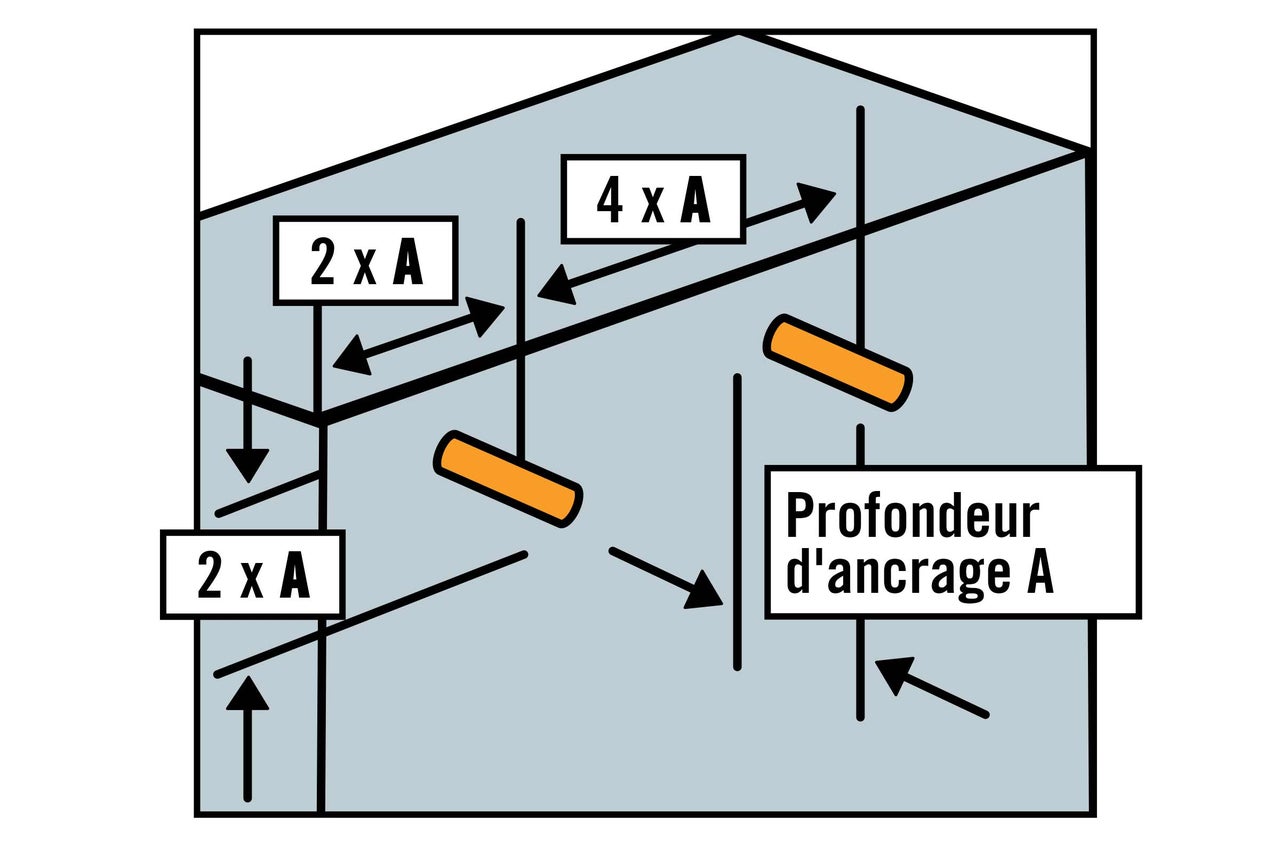

Le bon espacement des chevilles

Pour que les charges puissent être transférées en toute sécurité de la cheville au support sans que celui-ci ne s'écaille ou se déchire, les chevilles doivent être montées avec un certain espacement.

L'écart par rapport aux rebords du matériau de construction est appelé écart aux bords. Les écarts entre les chevilles sont appelés écarts entre les axes.

Dans le cas de chevilles en plastique, on peut considérer un écart aux bords du double de la profondeur d'ancrage (= A). L'écart entre les axes correspond à quatre fois la profondeur d'ancrage.

Garde en tête: distance entre les bords = 2 x A et empattement = 4 x A
Le bon espacement des chevilles

Types de montage

  •

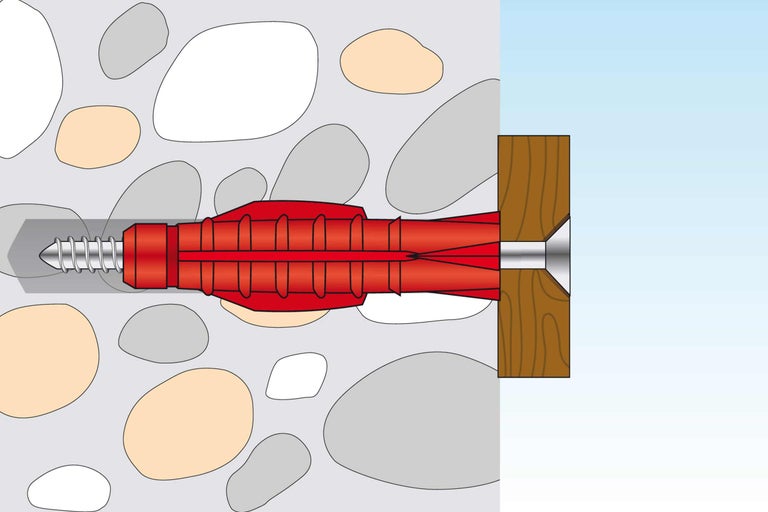

				Montage à fleur

    Montage à fleur

    La cheville s‘intègre dans la base d‘ancrage, c‘est-à-dire dans la surface du matériau de construction. Dans ce cas, la pièce de liaison est montée sur la cheville et la vis est fixée dans la cheville à travers la pièce de liaison.

  •

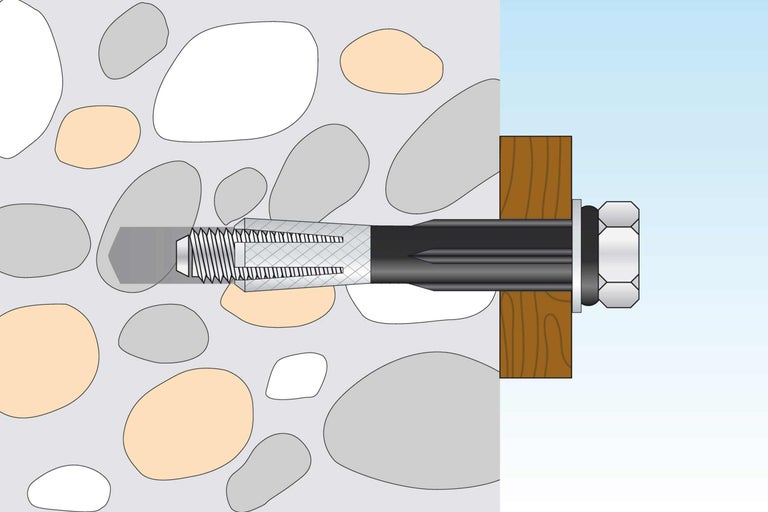

				Montage traversant

    Montage traversant

    L‘objet de montage et le support de montage sont percés dans le diamètre de la cheville. La partie expansible de la cheville est enfoncée dans la base d‘ancrage par l‘objet puis expansée. La tête de la cheville est posée sur l‘élément de montage et limite en même temps la profondeur de montage.

  •
				Montage par entretoises

    Montage par entretoises

    L‘élément de construction est fixé à une certaine distance de la base d‘ancrage sans compression et sans traction. Pour ce montage, on utilise en général des chevilles en métal avec une prise de filetage intérieur pour l‘emboîtement de tiges filetées avec contre-écrou.

La bonne longueur de vis

De nombreuses chevilles exigent une longueur minimale de vis de fixation. L'épaisseur et la longueur de la vis doivent être choisies en fonction de celles de la cheville. De cette manière, la fixation par cheville maintient les charges en toute sécurité sur le support de fixation.

Règle générale: longueur de la vis = longueur de la cheville + épaisseur du composant + diamètre de la vis
