Stabiliser un talus

Temps de lecture 8 min.
Stabiliser un talus

Un jardin n‘est pas toujours sans relief. Nous te montrons comment stabiliser des talus et remblais à l‘aide de talus floraux et de supports d‘équerre.

Tu auras besoin de ceci

Stabiliser un talus avec des supports d'équerre

Préparer les fondations

01

Les pierres en L (supports d'équerre) demandent une fondation de 80 cm de profondeur sur un sol porteur pour être à l'abri du gel. Après l'avoir posé, le pied du support d'équerre doit se trouver en dessous du niveau du sol; la largeur de la fondation doit mesurer 20 cm de plus à l'avant et l'arrière que le pied du support, ce qui n'est pas toujours possible dans une construction en bordure.

1ère étape de travail
1ère étape de travail

Respecte les situations de charge

Les supports d'équerre ne doivent être utilisés que pour les charges pour lesquelles ils sont prévus. Pour le jardin et les aménagements paysagers, il s'agit habituellement des cas de charge 1, 2 et 3. Tu trouveras des détails sur le choix des supports adaptés dans la fiche de données du fabricant. Respecte également les instructions du fabricant lors de l'installation des supports d'équerre.

Structure la plus courante

Hornbach
1 2 3 4 5
Découvre-le ici:
1
Couche portante en gravier 0/32
2
Évacuation de l'eau (drainage)
3
Fondation en béton C 16/20
4
Lit de pose en béton de construction pour jardins et aménagements paysagers C20/25 (Granulométrie 0/8)
5
Supports d’équerre
Nous te montrons comment installer la fondation adaptée grâce à ces instructions Réaliser une semelle filante.

Aligner les supports d'équerre

02

Les support d'équerres doivent être alignés plus tard parallèlement et horizontalement. Pour ce faire, tends un cordeau strictement à l'horizontale à la hauteur appropriée.

La fondation est coulée et propre? L'étape suivante est celle de l'installation du lit de pose; les supports d'équerre sont mis en place immédiatement après. Mélange le béton de construction pour jardins et aménagements paysagers jusqu'à l'obtention d'une consistance de terre humide, de préférence avec un mélangeur dans un bac à mortier rond. Coule ensuite le béton sur la fondation et étale-le uniformément.

2ème étape de travail
2ème étape de travail

Placer les supports d'équerre

03

Pour ta sécurité, porte un casque de protection, des chaussures de sécurité et des gants de travail pour les étapes suivantes, car les supports d'équerre sont très lourds et sont généralement installés par une pelleteuse. Pour ce faire, un câble de levage est vissé sur le support d'équerre; il est ensuite accroché au crochet de chaîne de la pelleteuse. La méthode de fixation de la boucle du câble sur le support dépend du fabricant, elle est détaillée dans la fiche de données. Elle doit impérativement être correctement fixée!

3ème étape de travail
3ème étape de travail
04

Soulève avec précaution le support d'équerre et fais-le basculer jusqu'à sa position finale.

4ème étape de travail
4ème étape de travail
05

Retire les supports d'équerre avec précaution...

5ème étape de travail
5ème étape de travail
06

...et aligne-les avec le cordeau tendu. Le support n'est pas à la bonne hauteur? Alors soulève-le à nouveau et travaille le lit jusqu'à ce que le support soit correctement positionné. Le câble de transport doit être fixé sur le support pour les étapes suivantes.

6ème étape de travail
6ème étape de travail
07

Les supports d'équerre sont généralement placés à une distance de 5 à 10 mm l'un de l'autre. Ceci permet d'éviter les dommages lors de l'installation et des tensions dues aux variations de température, et de compenser les tolérances dimensionnelles. Tu trouveras les distances recommandées pour tes supports d'équerre dans la fiche de données du fabricant. Le pied d'un support d'équerre est légèrement plus étroit que leur partie verticale. Il est ainsi plus facile d'enfoncer le support dans le lit de pose et de remblayer le sol par la suite. Cela permet également d'effectuer quelques petits ajustements sur le tracé du mur.

7ème étape de travail
7ème étape de travail
08

Le support d'équerre est bien disposé? Desserre ensuite le vissage du câble de levage; tu auras encore besoin du matériel pour installer le support suivant. Bouche le filetage ouvert à l'aide d'une vis d'obturation en acier inoxydable ou colle un bouchon en béton; la procédure à suivre pour tes supports d'équerre se trouve dans la fiche de données du fabricant.

8ème étape de travail
8ème étape de travail

Finalisation

09

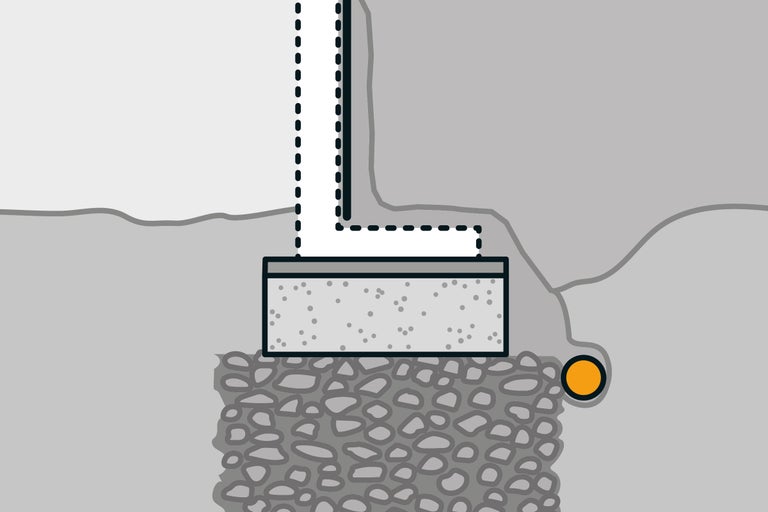

Afin que la terre ne puisse pas pénétrer entre les supports d'équerre à travers les joints, ces derniers sont scellés avec des bandes bitumineuses pour ouvrages de maçonnerie de 25 cm de large. Fixer les bandes aux supports avec de la colle de montage. Il ne doit y avoir ni eau ni possibilité de gel entre les supports d'équerre et le remblai. Pour cette raison, une couche de drainage doit être installée entre eux, par exemple en gravier de drainage. Les mélanges de gravier et sable ou le gravier 0/45 conviennent pour le remblayage.

Hornbach
1 3 2
Découvre-le ici:
1
Bandes bitumineuses pour ouvrages de maçonnerie
2
Couche de drainage, par exemple avec du gravier de drainage
3
Remblai, par exemple à base de graviers

Variantes avec des angles

10

Il est possible d'installer des supports d'équerre dans les angles. Selon le fabricant, des pièces d'angle sont disponibles en angle de 90°, mais aussi en 135°. Si un coin à angle droit (90°) est constitué de deux pièces d'angle de 135°, le tracé du mur à ces coins peut être corrigé plus facilement. Un support d'angle obtus est construit avec un élément d'un angle de 135°. Renforce les coins en les remplissant largement de béton.

  1. Coin à 90° (à angle droit) constitué de deux éléments d'angle de 135°
  2. Angle obtus constitué d'un élément à 135°

10ème étape de travail
10ème étape de travail

Stabiliser un talus avec des talus floraux

Réalisation de la fondation

11

Pour que le talus soit durablement stable, une fondation appropriée est requise. Tends un cordeau pour marquer le tracé de la fondation.

Stabiliser un talus avec des talus floraux 1
Stabiliser un talus avec des talus floraux 1

Creuser un trou

12

Pour éviter que la terre s'effondre dans le creux créé, recouvre le talus de planches. Pour une hauteur de mur de jusqu'à 100 cm, on doit excaver la terre sur environ 40 cm de profondeur. Astuce: la profondeur de fondation doit être réalisée de sorte qu'au moins la rangée de pierres inférieure soit à moitié sous la terre.

Stabiliser un talus avec des talus floraux 2
Stabiliser un talus avec des talus floraux 2

Prendre en compte la hauteur du talus

La règle de base est la suivante: plus la hauteur de stabilisation de talus est élevée, plus l'inclinaison du mur doit être grande. Le remblai doit être composé d'un matériau résistant au gel, installé en couches et compacté afin d'assurer sa stabilité. Exemple d'un grand talus floral (largeur du mur 48 cm): avec une inclinaison du talus de 60°, le mur doit avoir une hauteur maximale de 3,00 m, et seulement 1,75 m avec une inclinaison de 70°.

Protéger la semelle contre le gel

13

La fondation doit être mise hors-gel grâce à une protection contre le gel qui devra être compactée à une hauteur de 20 cm. Ensuite, recouvre-la d'une couche de 10 cm de béton à consistance de terre humide. Avec une hauteur de mur de plus de 100 cm, creuse sur 80 cm et coule sur la couche de protection contre le gel une couche de béton d'au moins 20 cm d'épaisseur.

Stabiliser un talus avec des talus floraux 3
Stabiliser un talus avec des talus floraux 3

Couler le béton

14

Coule le béton peu de temps avant de placer les talus floraux. Détermine la quantité de béton en fonction du nombre de talus floraux que tu souhaites installer. Le béton doit être encore humide lors de l'installation des talus floraux.

Stabiliser un talus avec des talus floraux 4
Stabiliser un talus avec des talus floraux 4
Pour ce faire, respecte les indications du fabricant. Elles peuvent différer des exemples montrés ici.
15

Tu dois tout d'abord déterminer le tracé de la première rangée en tendant un cordeau de maçon. Pour les talus floraux dotés d'un renfoncement, place le talus floral de façon à ce que le renfoncement soit au début de la rangée. De cette façon, tu pourras corriger l'orientation des éléments suivants à tout moment. Utilise un maillet en caoutchouc pour enfoncer le talus floral dans la couche de béton et met-le de niveau avec le niveau à bulle.

Stabiliser un talus avec des talus floraux 5
Stabiliser un talus avec des talus floraux 5
16

Puis place un nouveau talus floral avec renfoncement. Respecte un espacement de 5 mm entre chaque talus floral. Cet écart est important car il te permet de compenser les tolérances de fabrication.

Stabiliser un talus avec des talus floraux 6
Stabiliser un talus avec des talus floraux 6

Remblai en gravier

17

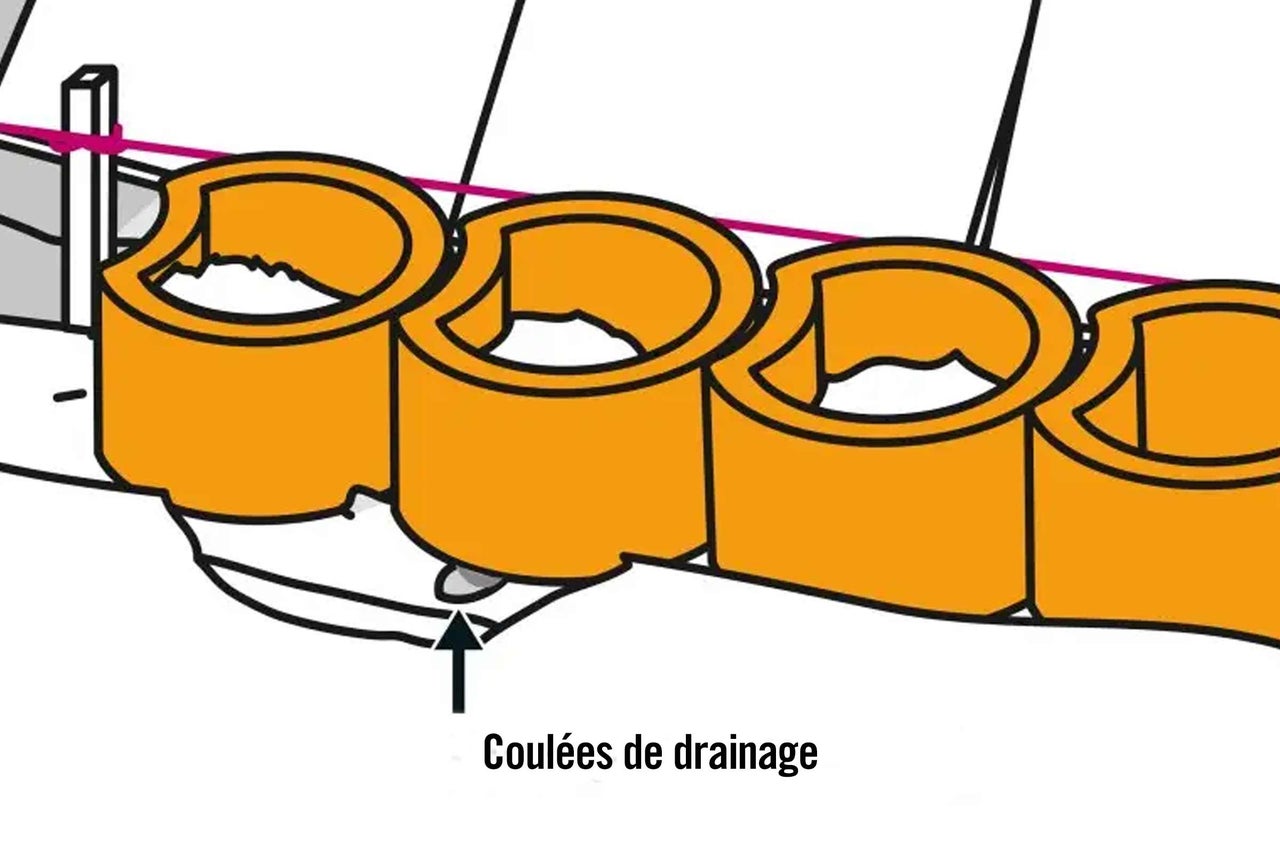

Remblaie 1/3 de la rangée inférieure du talus avec du gravier. C'est indispensable pour éviter les dommages dus au gel lorsque l'eau stagne. Afin d'éviter la saturation d'eau dans le remblai, de petites coulées de drainage peuvent être aménagées à plusieurs endroits.

Stabiliser un talus avec des talus floraux 7
Stabiliser un talus avec des talus floraux 7

C'est plus facile avec de l'aide

L'installation de talus floraux ne signifie pas forcément travailler comme un forçat si l'on utilise les bons outils, matériaux et aides. Travaille avec des talus floraux de petites dimensions. Ils ont un poids moyen de 13 à 15 kg et peuvent donc être facilement transportés par une seule personne.

Pour les talus floraux de plus grandes dimensions, une assistance pour la manipulation peut être un atout précieux. Les outils de levage permettent à deux personnes de transporter et de poser facilement les talus floraux. Pour plus de sécurité, il est recommandé de porter des gants de travail.

18

Le remblayage doit être réalisé avec un matériau résistant au gel.

Stabiliser un talus avec des talus floraux 8
Stabiliser un talus avec des talus floraux 8
19

Étant donné que les rangées de talus floraux suivantes sont généralement disposées plus en arrière et posées sur le remblai, ce dernier doit être bien compacté.

Stabiliser un talus avec des talus floraux 9
Stabiliser un talus avec des talus floraux 9
20

Le creux restant dans les talus floraux doit ensuite être rempli de terre de jardin.

Stabiliser un talus avec des talus floraux 10
Stabiliser un talus avec des talus floraux 10
21

Puis pose une nouvelle rangée de talus floraux décalée vers l'arrière, contre l'inclinaison, et remblaie l'espace à l'arrière et dans les talus floraux. Travaille rangée après rangée jusqu'en haut du talus.

Stabiliser un talus avec des talus floraux 11
Stabiliser un talus avec des talus floraux 11
