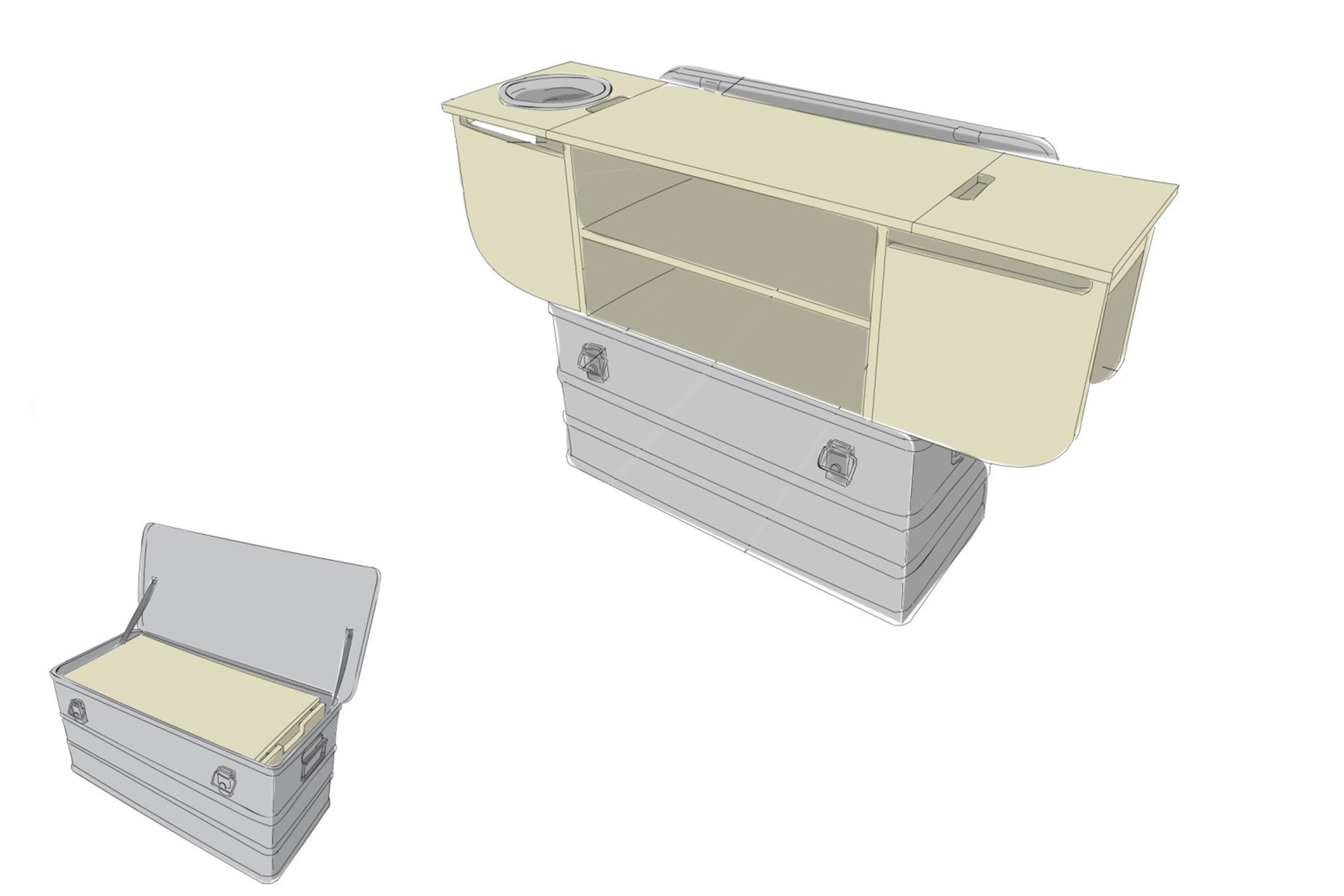

Il n’y a pas plus flexible. Betty nous permet de concocter un fabuleux repas n’importe où dans le monde. La cuisine de camping a tout ce qu’il faut: les assiettes et les couverts se rangent dans l’espace de rangement, les ustensiles de barbecue également, et lorsqu’on l’ouvre, le réchaud de camping passe au premier plan. Les plaques de sérigraphie sont résistantes à l’eau et aux intempéries. Il ne reste plus qu’à savourer de bons moments à l’extérieur.
Barre carrée pin 20 x 20 x 900 mm
Liste des découpes du contreplaqué sérigraphié
Lors du montage, respecter les indications relatives aux surfaces rugueuses et lisses pour toutes les plaques de sérigraphie!
Coller trois bandes de ruban de masquage sur le côté rugueux de la dalle de sol comme indiqué dans le croquis. Les trous de perçage sont ainsi plus faciles à réaliser.

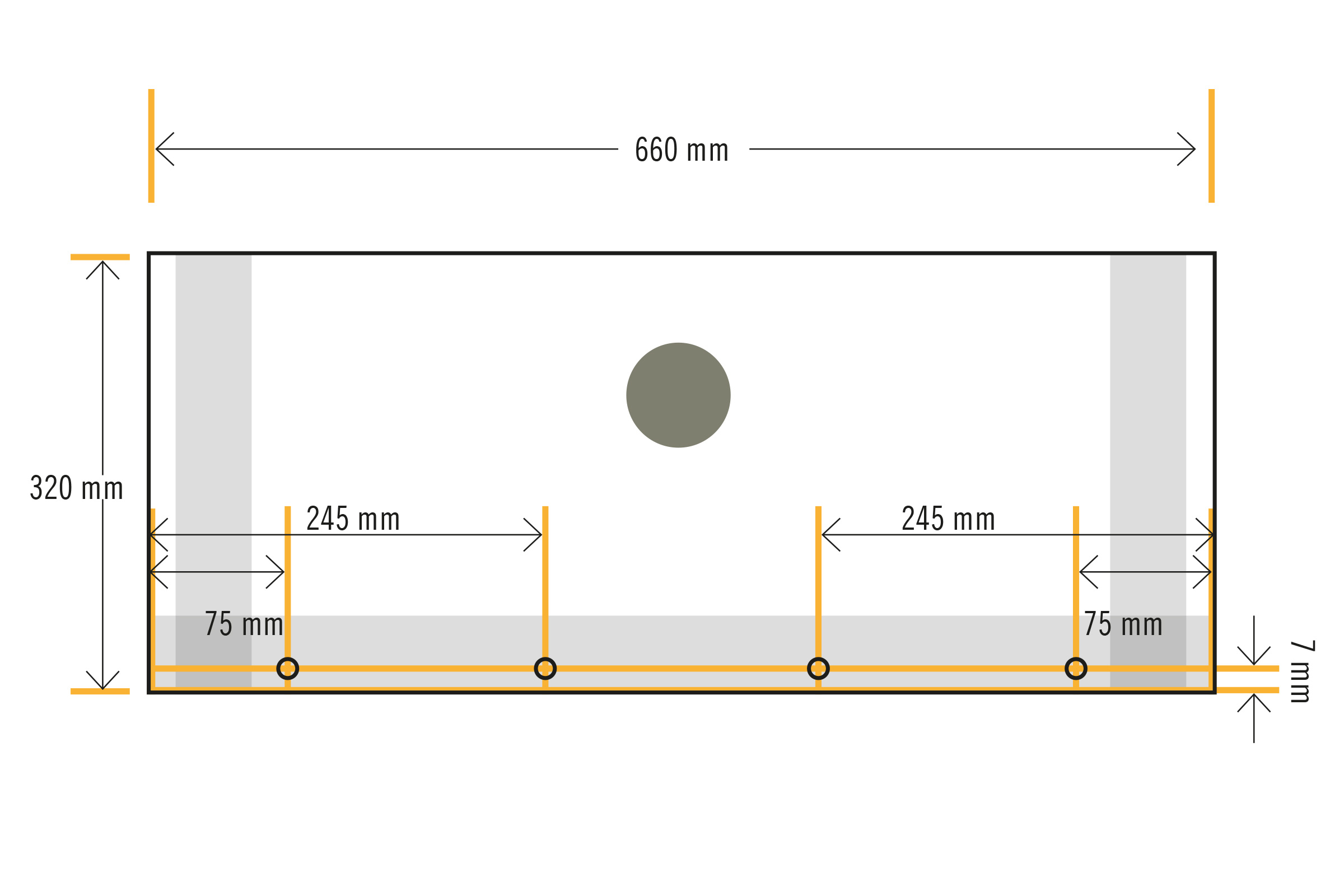

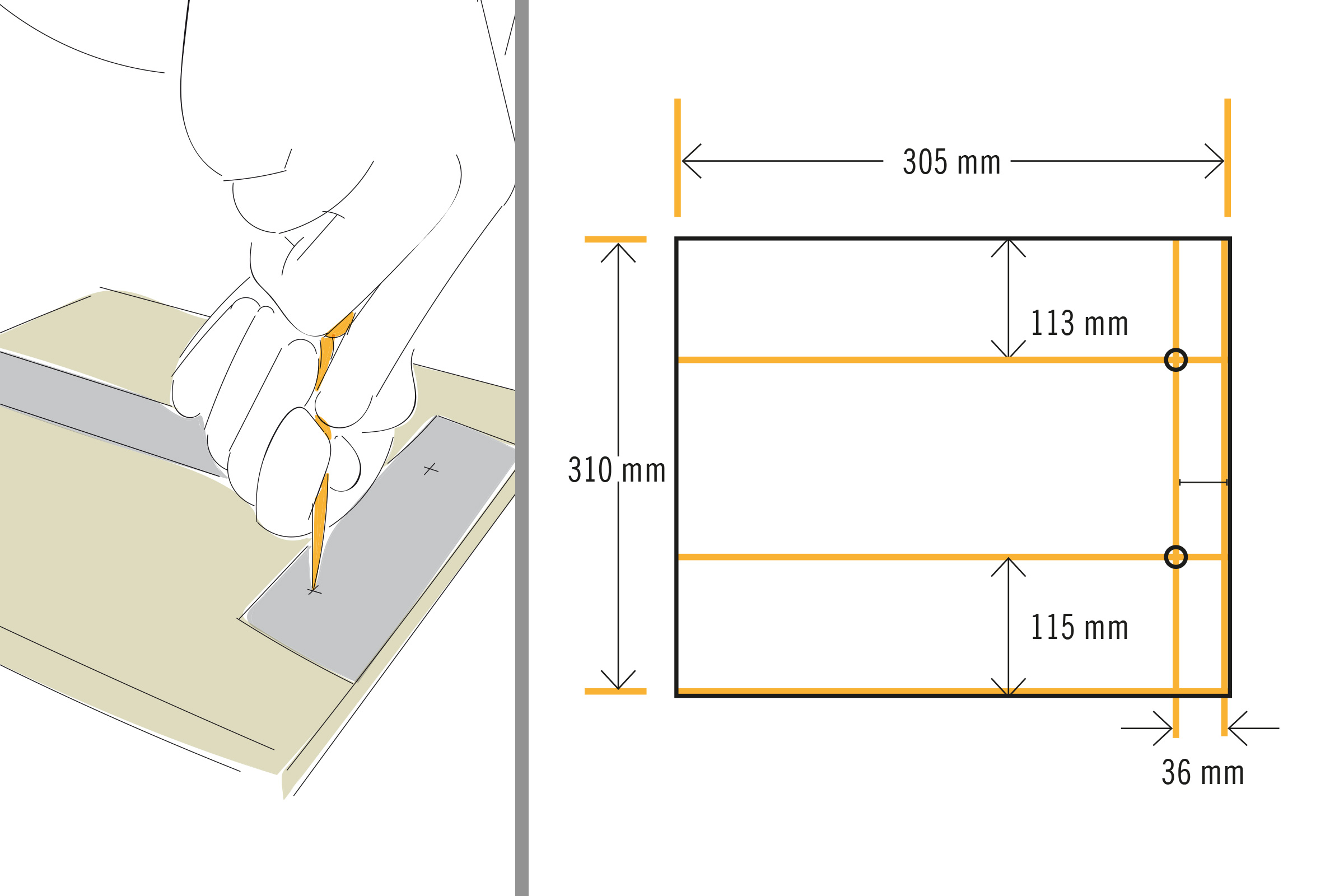

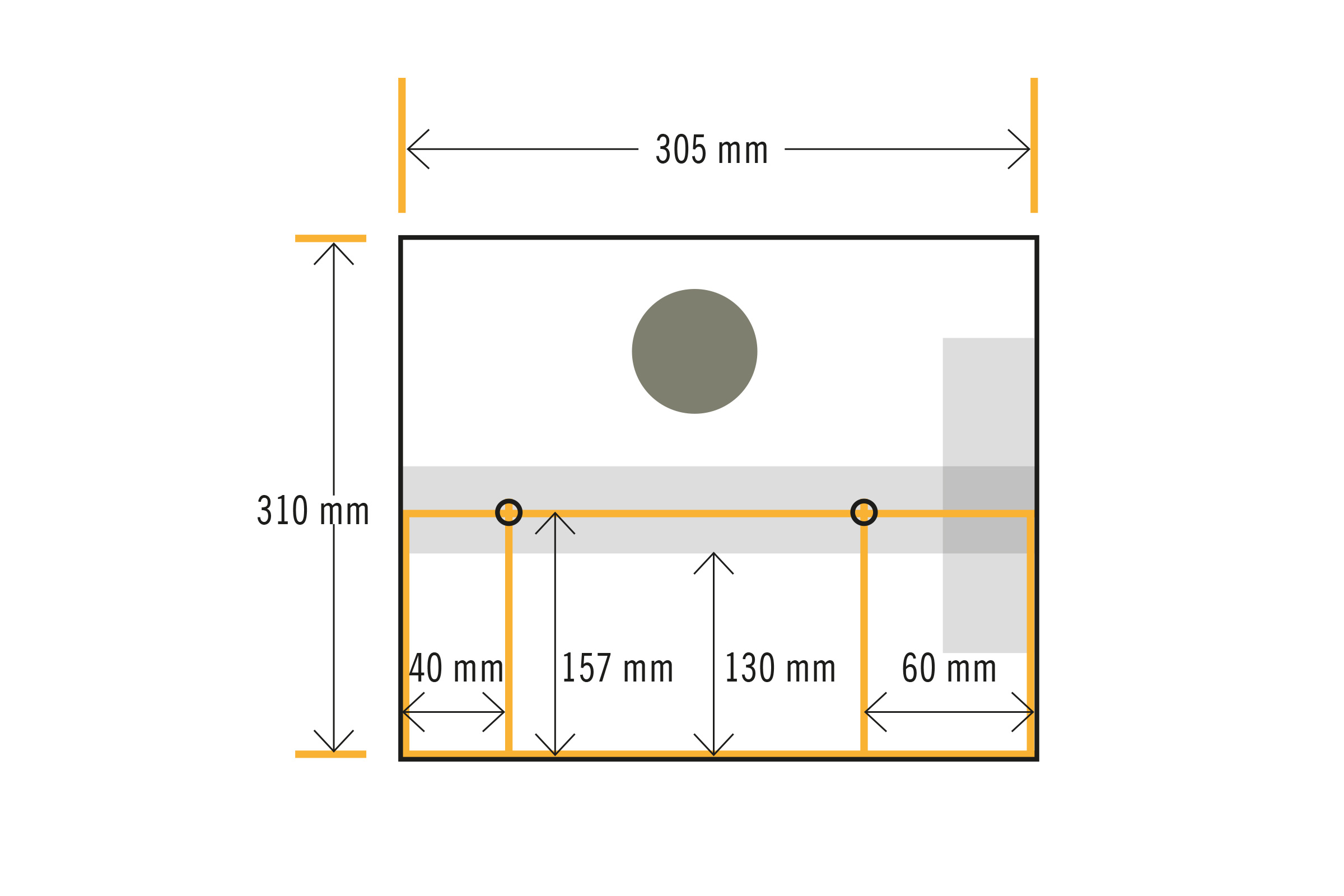

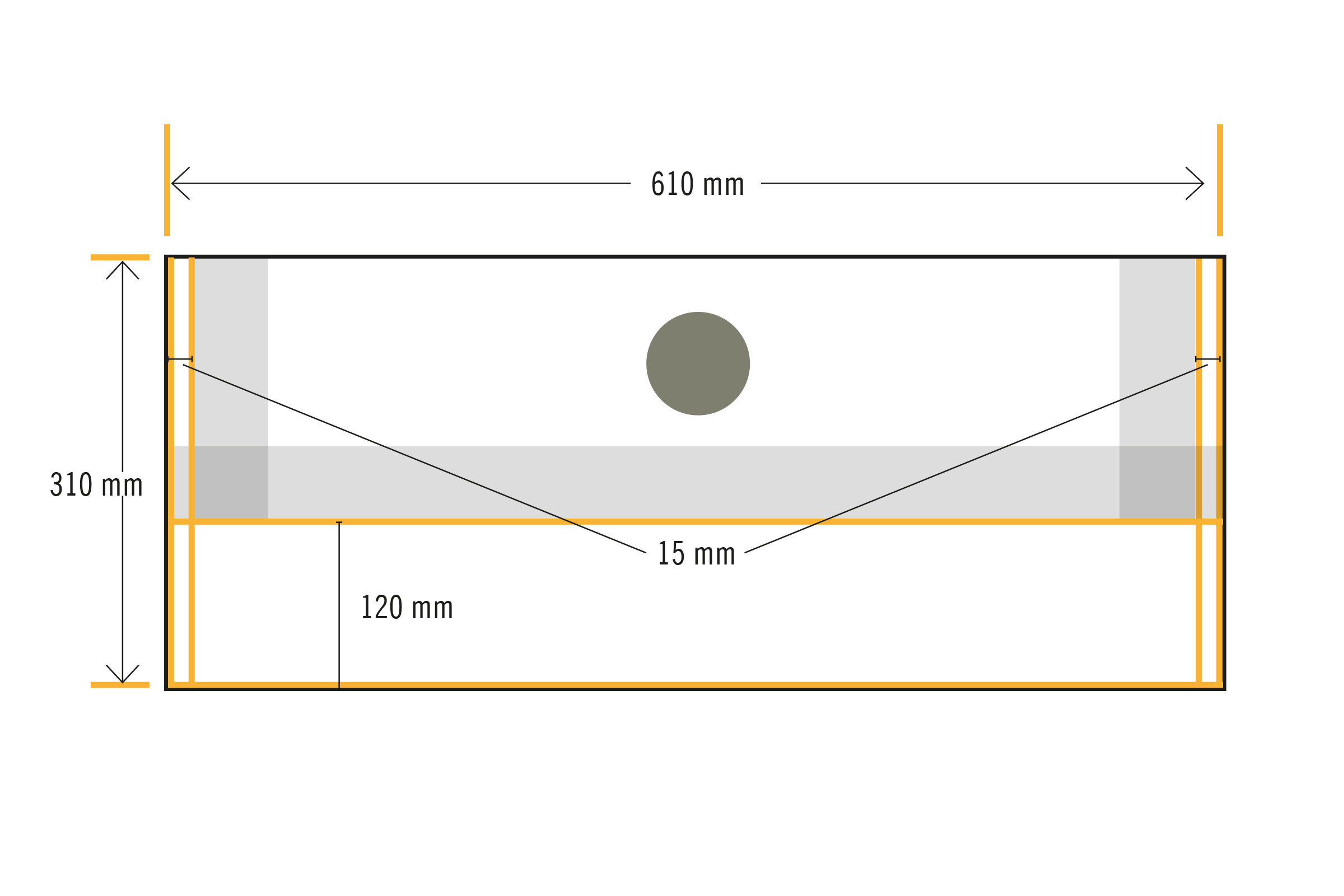

Marquer d’abord les trous de perçage sur le côté long selon le croquis de perçage et pré-percer avec le «foret d’amorçage avec une fraise». Tu visseras plus tard la paroi arrière à travers ces trous de perçage.
Pour percer, il est conseillé d’effectuer un pré-perçage avec un foret d’amorçage. Cela permet d’obtenir un cône à l’extrémité supérieure du trou de perçage, qui offre de la place pour la tête de vis. Ainsi, la tête de vis ne dépasse pas et tu évites les fissures dans le bois!

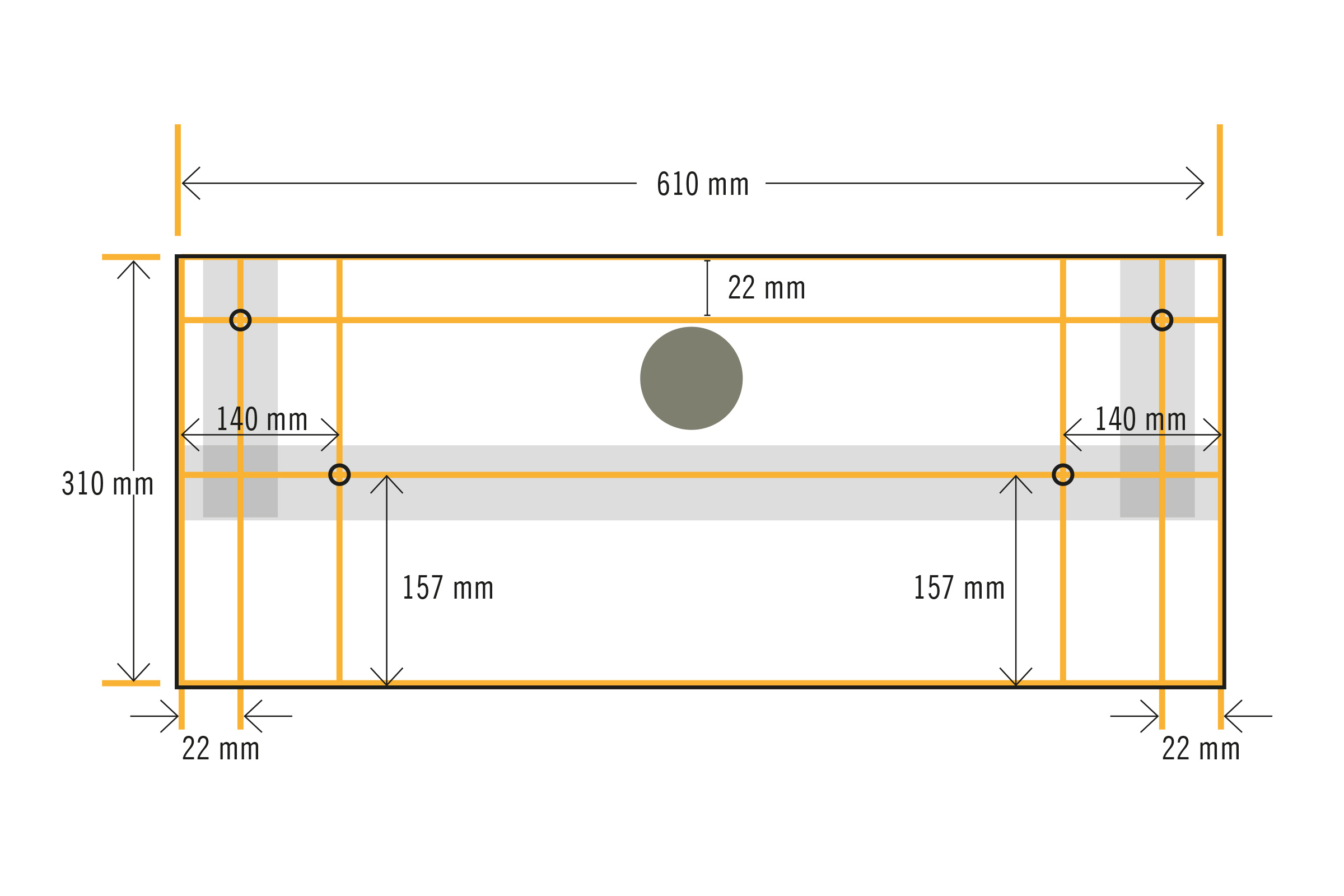

Marquer et pré-percer les trous de perçage sur les côtés courts selon le croquis de perçage. (Les quatre trous de perçage du croquis précédent ne sont pas marqués ici pour plus de clarté)

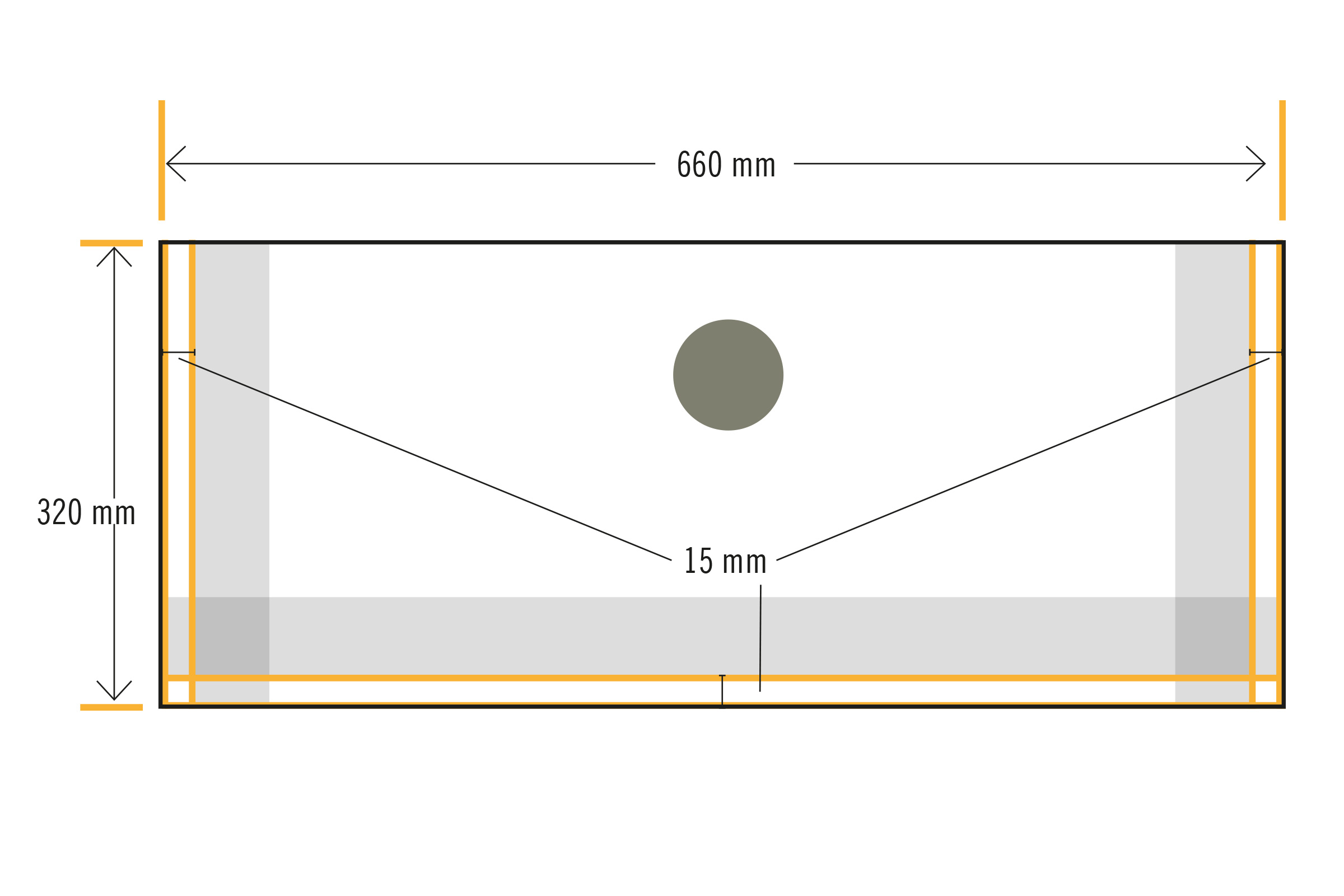

Coller trois bandes de ruban de masquage sur le côté rugueux de la paroi arrière comme indiqué dans le croquis. Les marques de perçage se dessinent mieux dessus.
Prépercer les trous de perçage conformément au croquis de perçage.

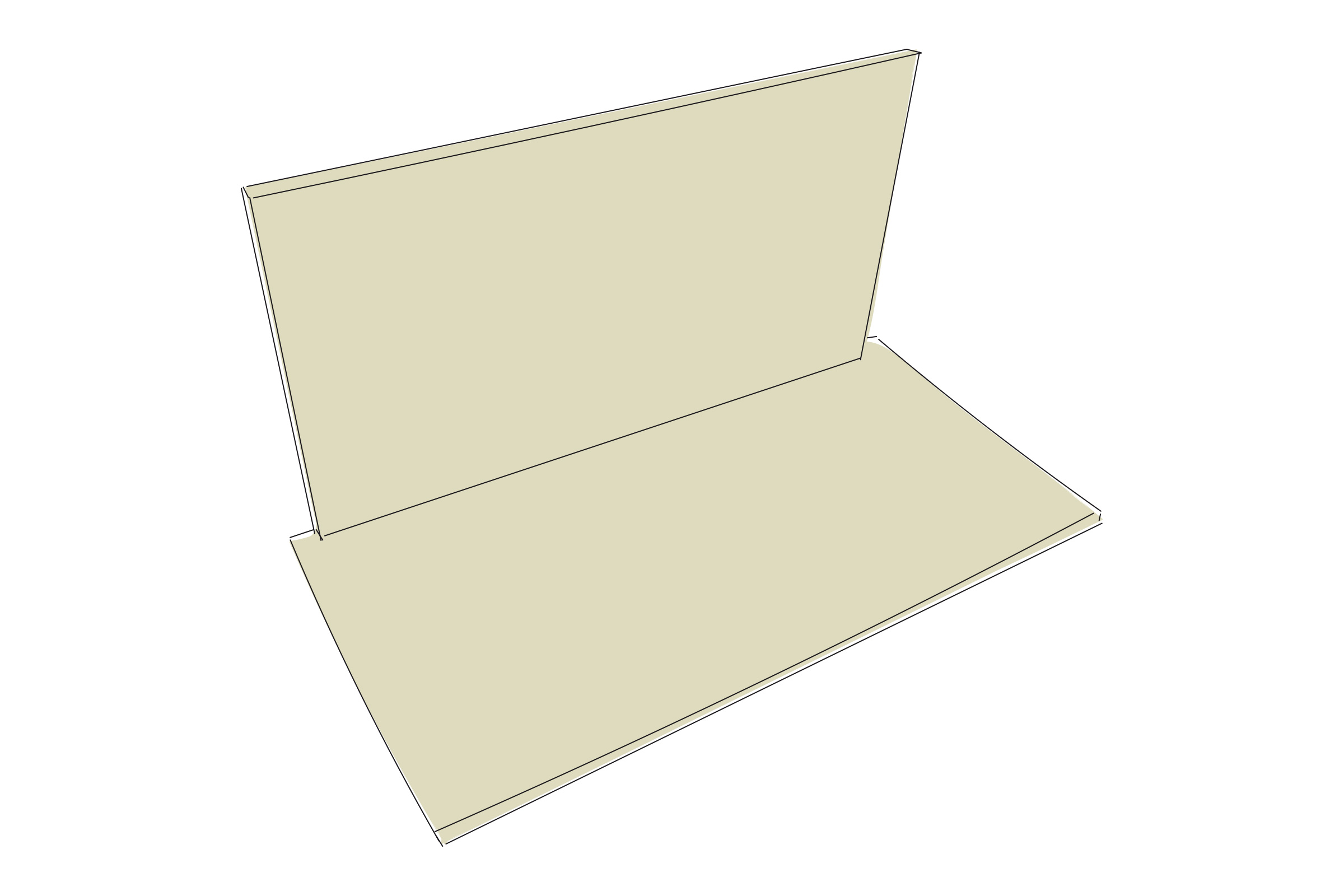

Visser la paroi arrière avec la dalle de sol avec quatre vis au total (4,0 x 40 mm).
Coller deux bandes de ruban de masquage sur le côté rugueux de la paroi arrière gauche comme indiqué dans le croquis. Dessiner les marques de perçage dessus. Les trous de perçage des charnières sont ensuite marqués sur le ruban de masquage collé verticalement (étape 9).
Coller deux bandes de ruban de masquage sur le côté rugueux de la paroi arrière droite comme indiqué dans le croquis. Dessiner les marques de perçage dessus. Les trous de perçage des charnières sont ensuite marqués sur le ruban de masquage collé verticalement (étape 9).

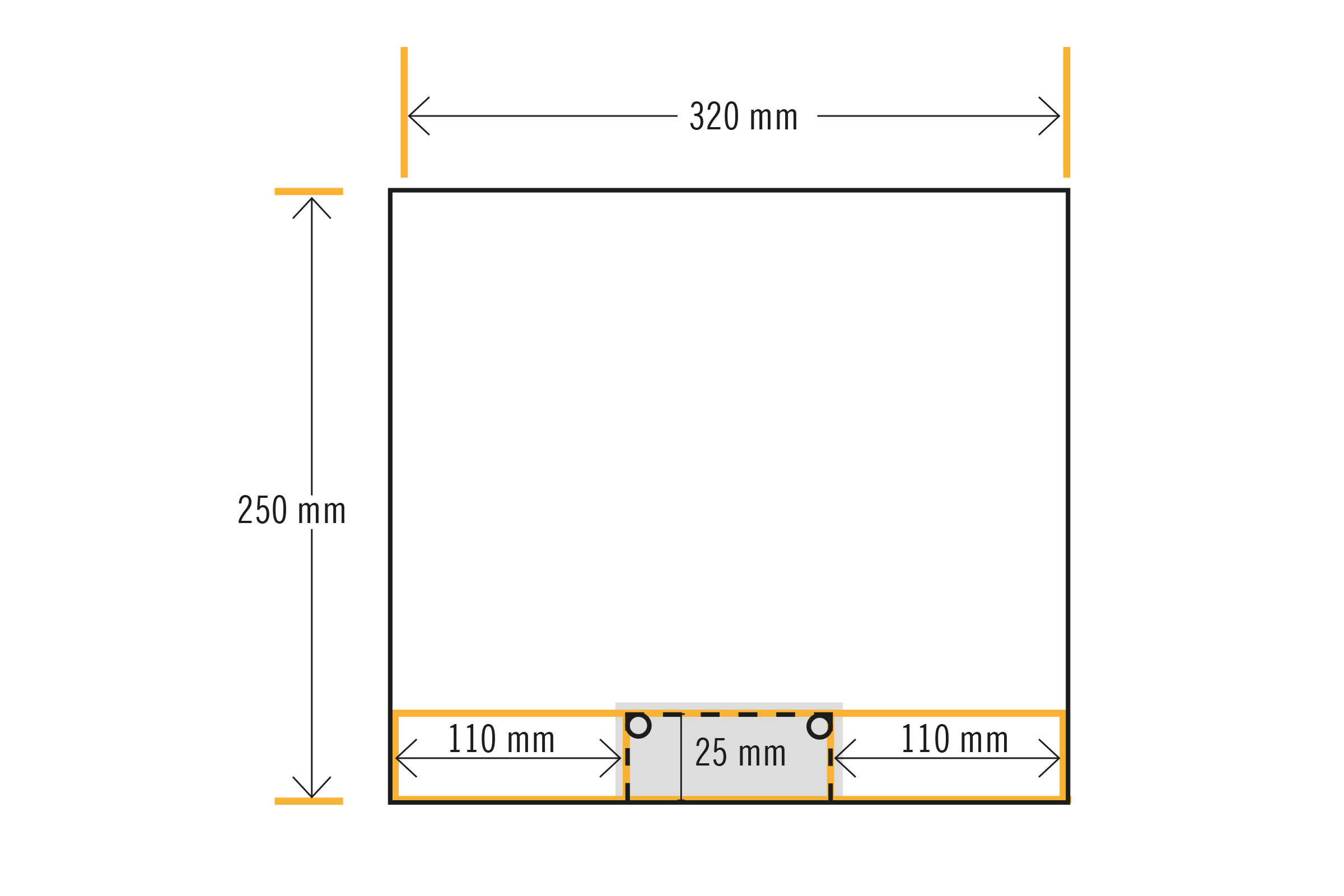

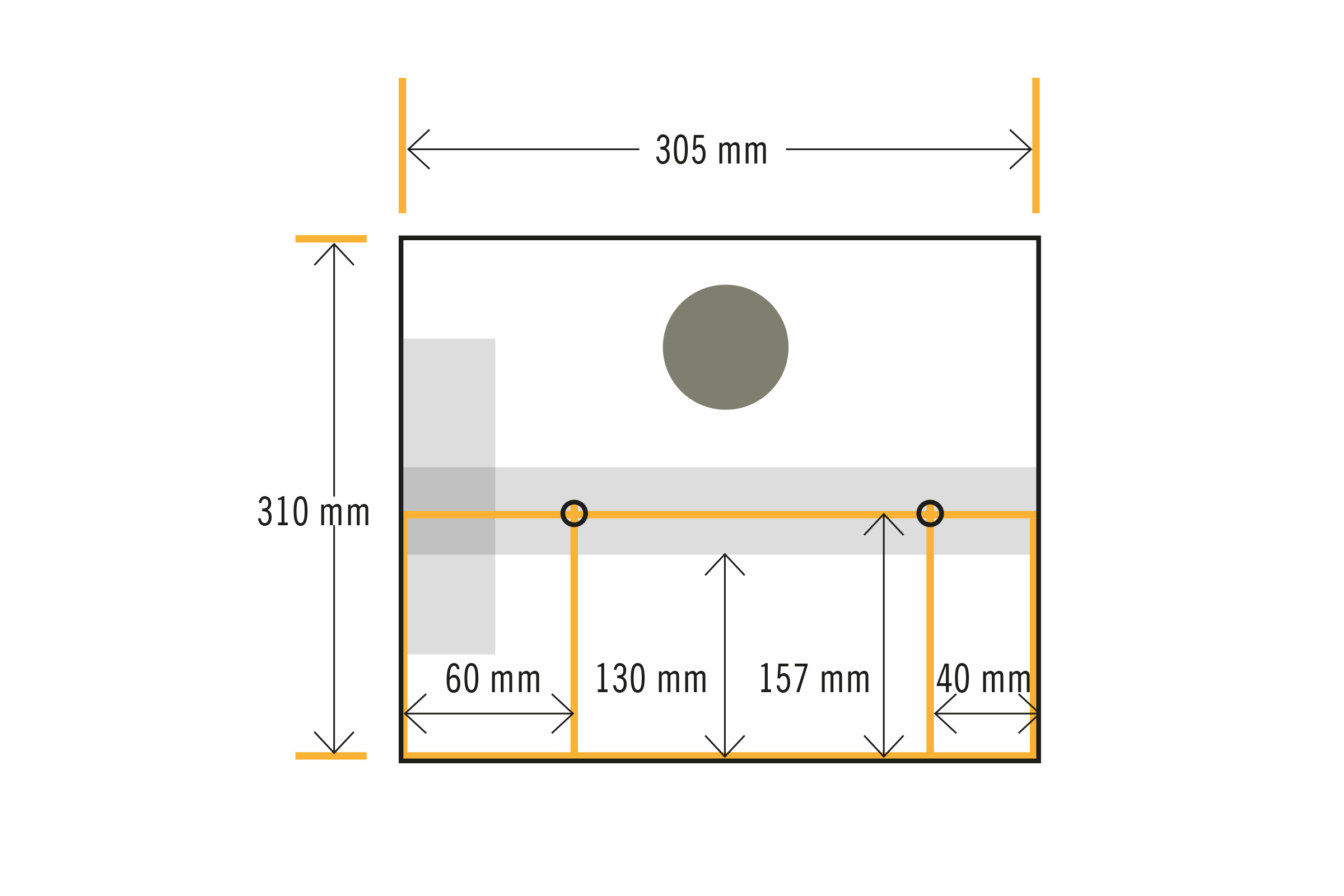

Pré-percer deux trous pour les charnières (100 x 48 mm) sur le côté rugueux des deux parois latérales, comme indiqué dans le croquis.
Positionnement alternatif des charniéres

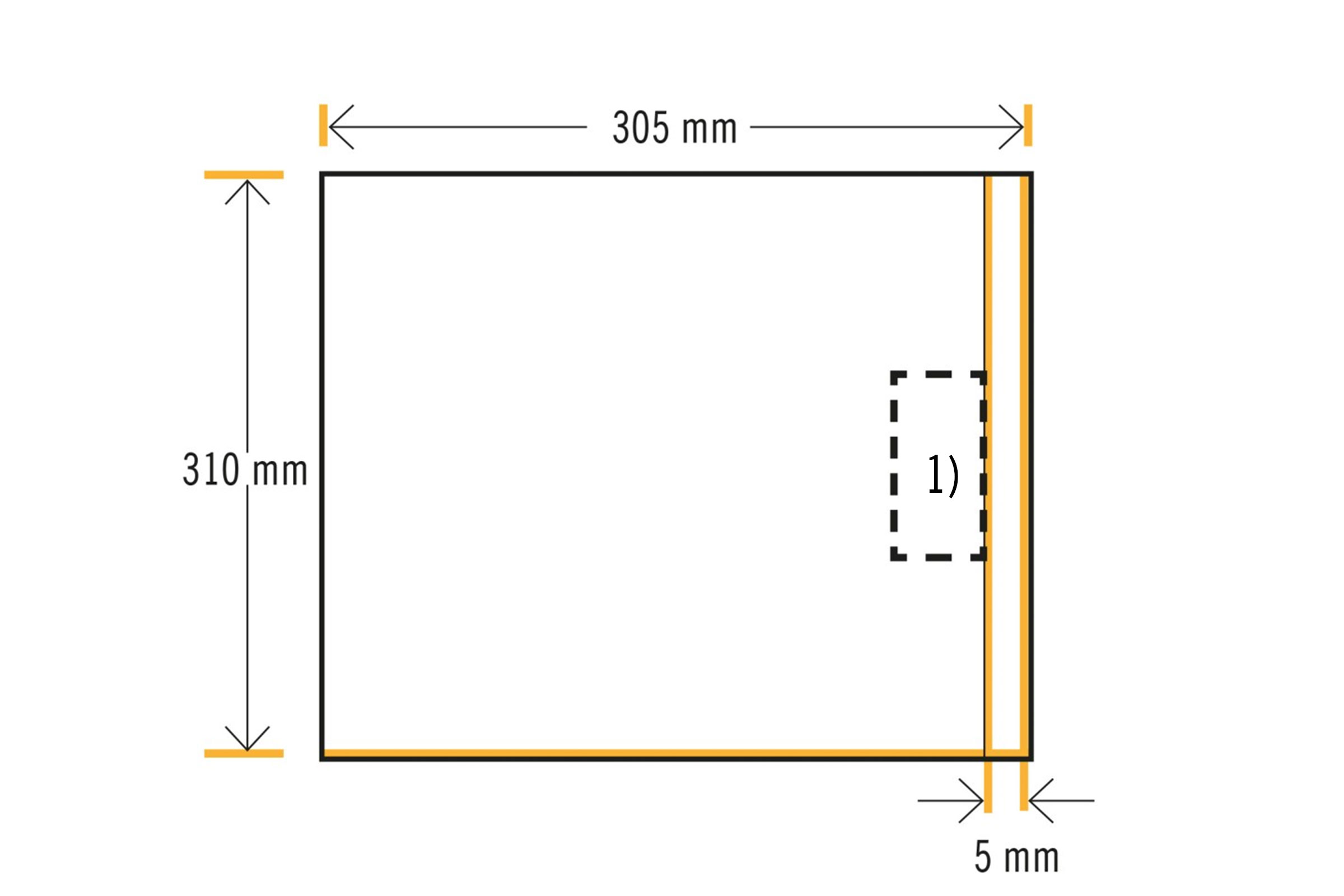

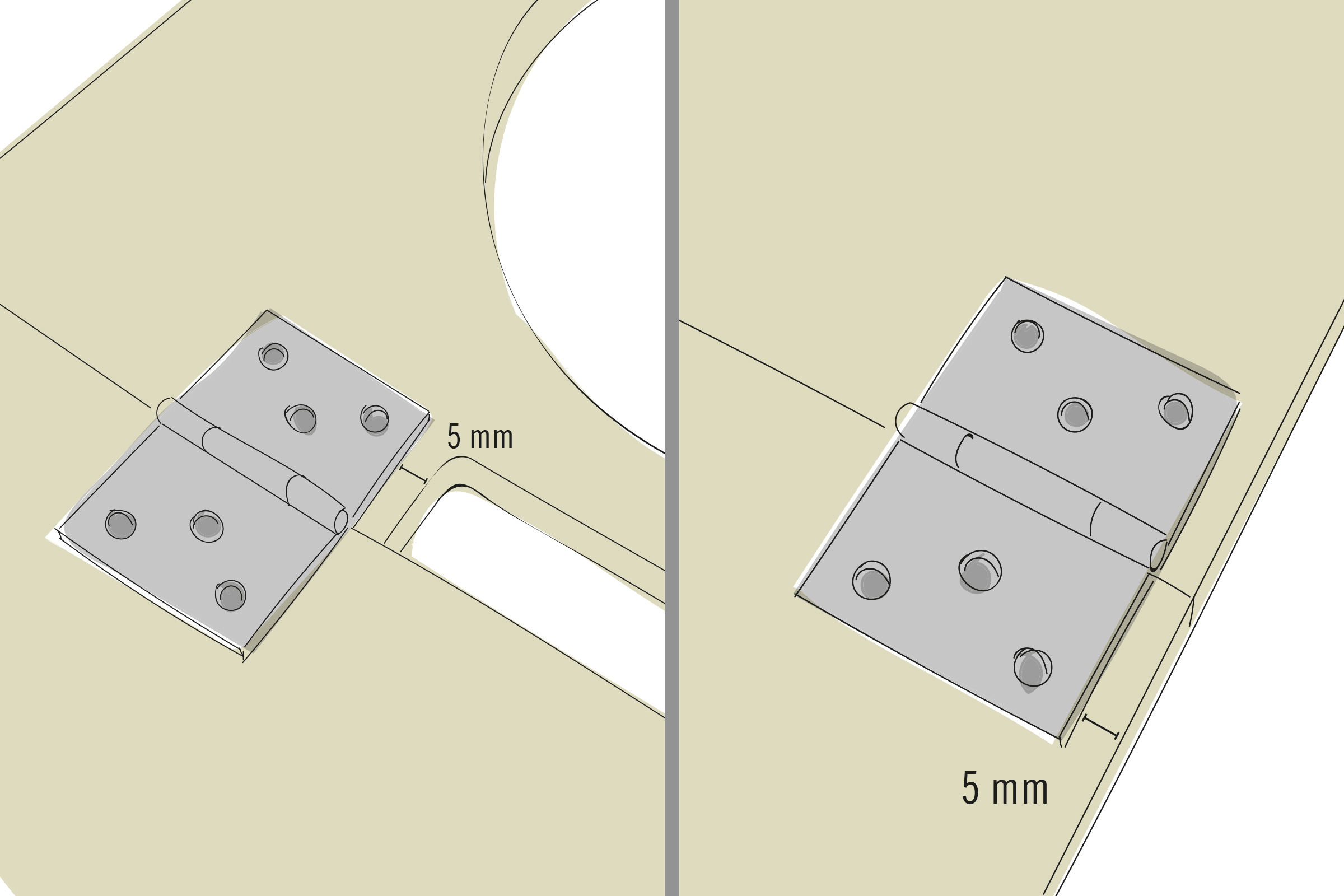

Si d’autres charnières que celles indiquées dans les instructions sont utilisées, marquer une ligne à 5 mm du bord sur le bord extérieur des parois latérales. Les parois rabattables de devant peuvent ensuite être placées sur la ligne et fixées avec une autre charnière en reliant les charnières directement aux parois latérales et aux parois rabattable.

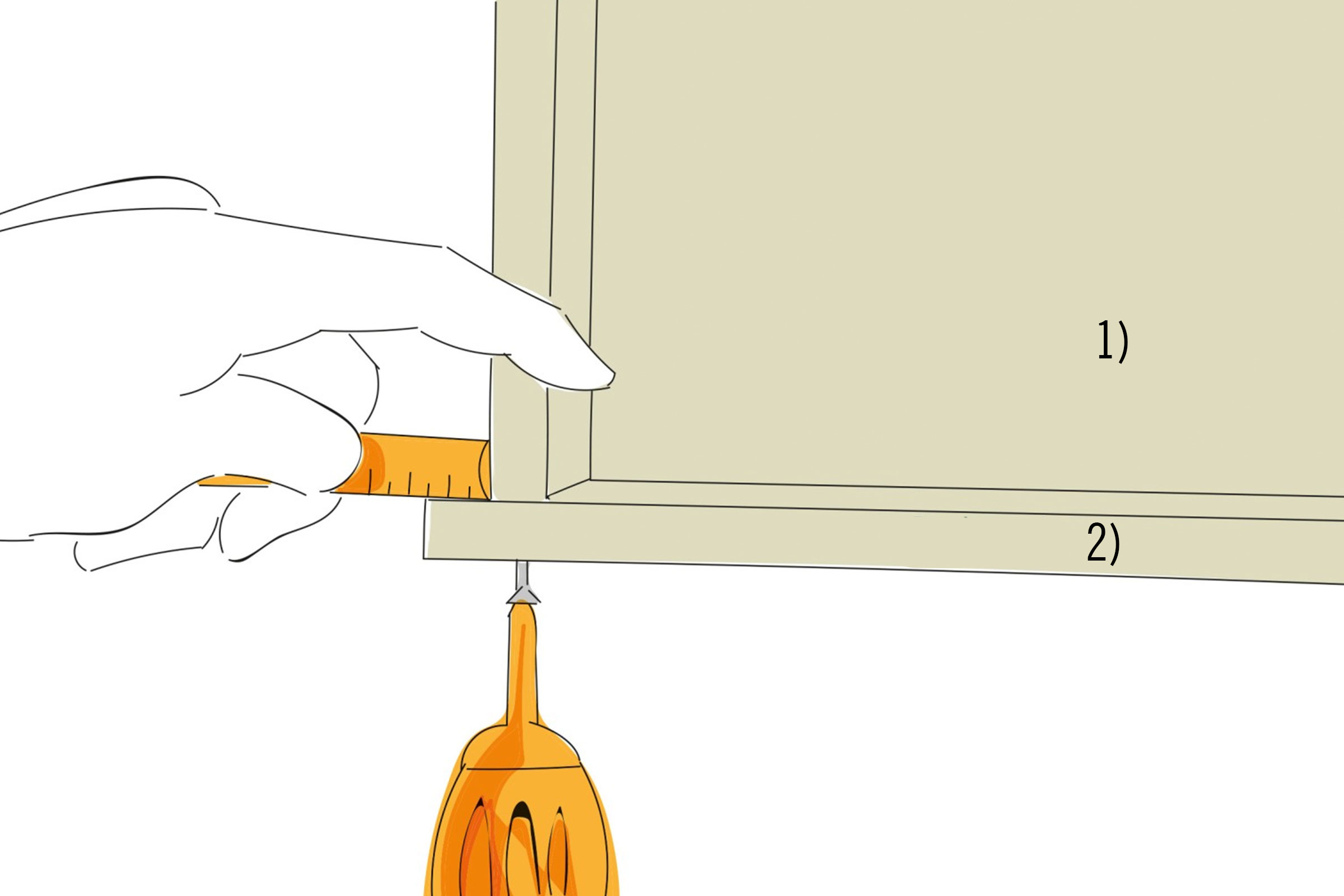

Visser les parois latérales à la dalle de sol par le bas avec trois vis (4,0 x 40 mm) chacune – à une distance de 33 mm du bord extérieur de la dalle de sol.
1) Dalle de sol

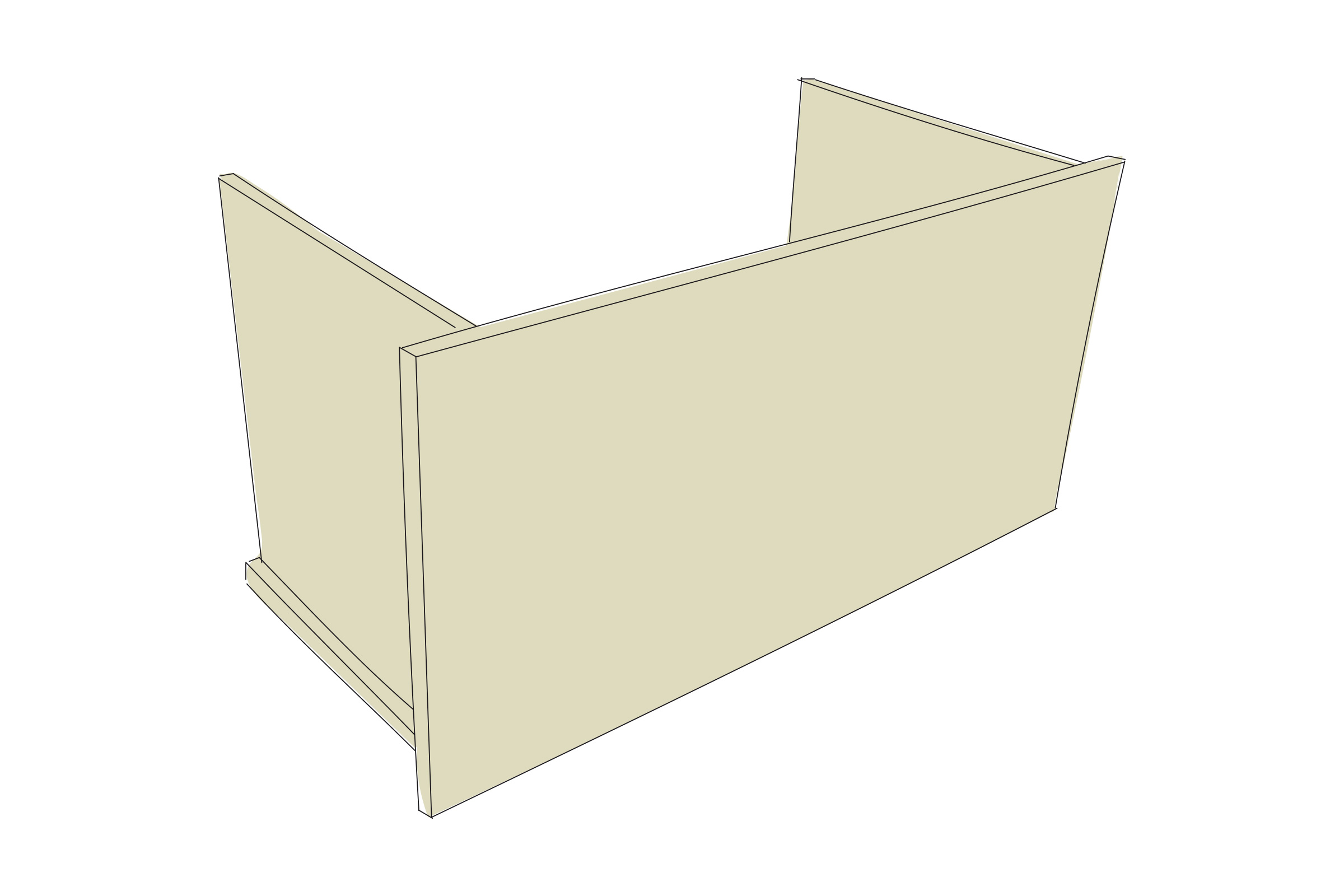

Visser les parois latérales à la paroi arrière par l’arrière avec une vis (4,0 x 40 mm) chacune – à une distance de 15 mm du bord extérieur de la paroi arrière.
1) Dalle de sol
2) Paroi arrière

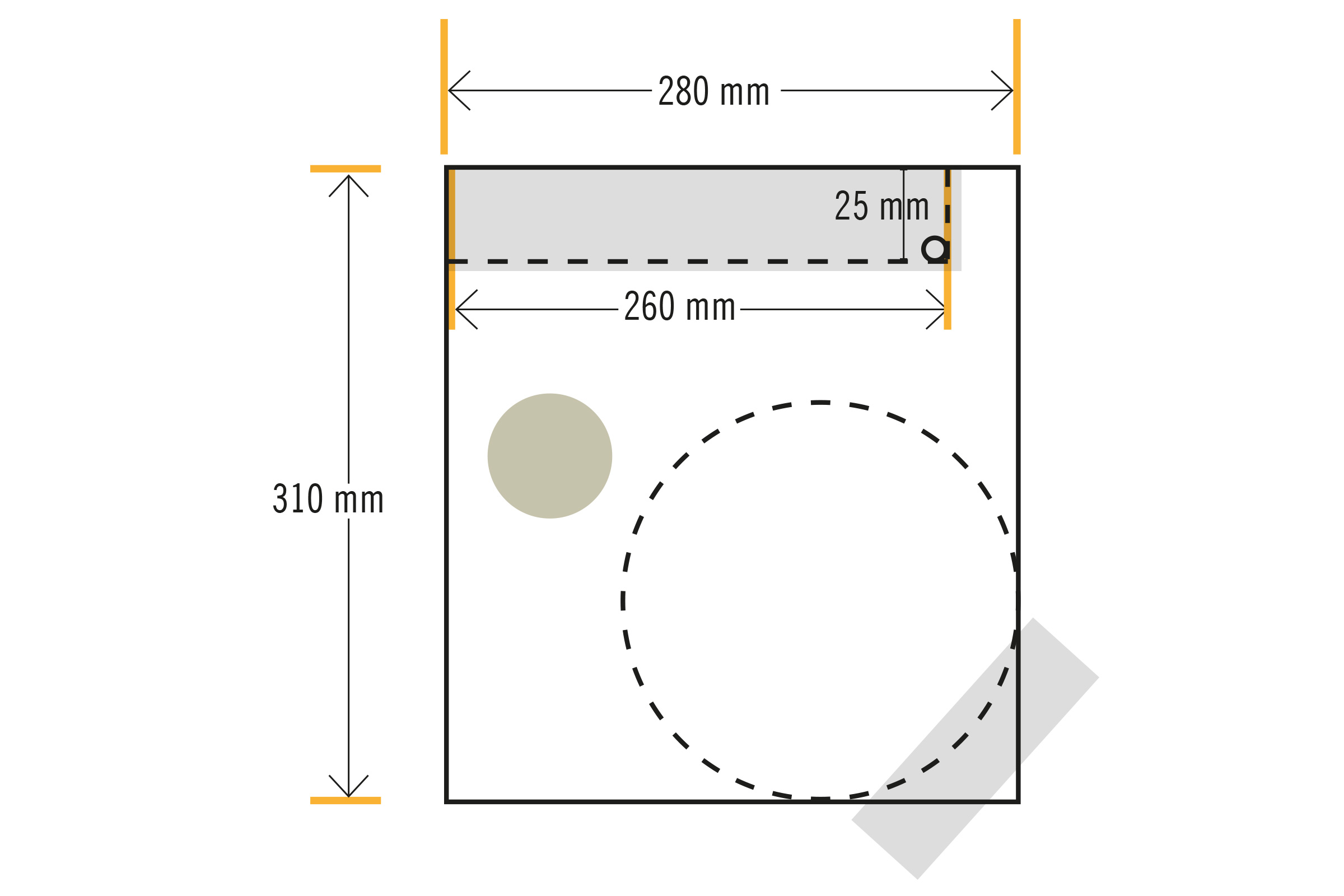

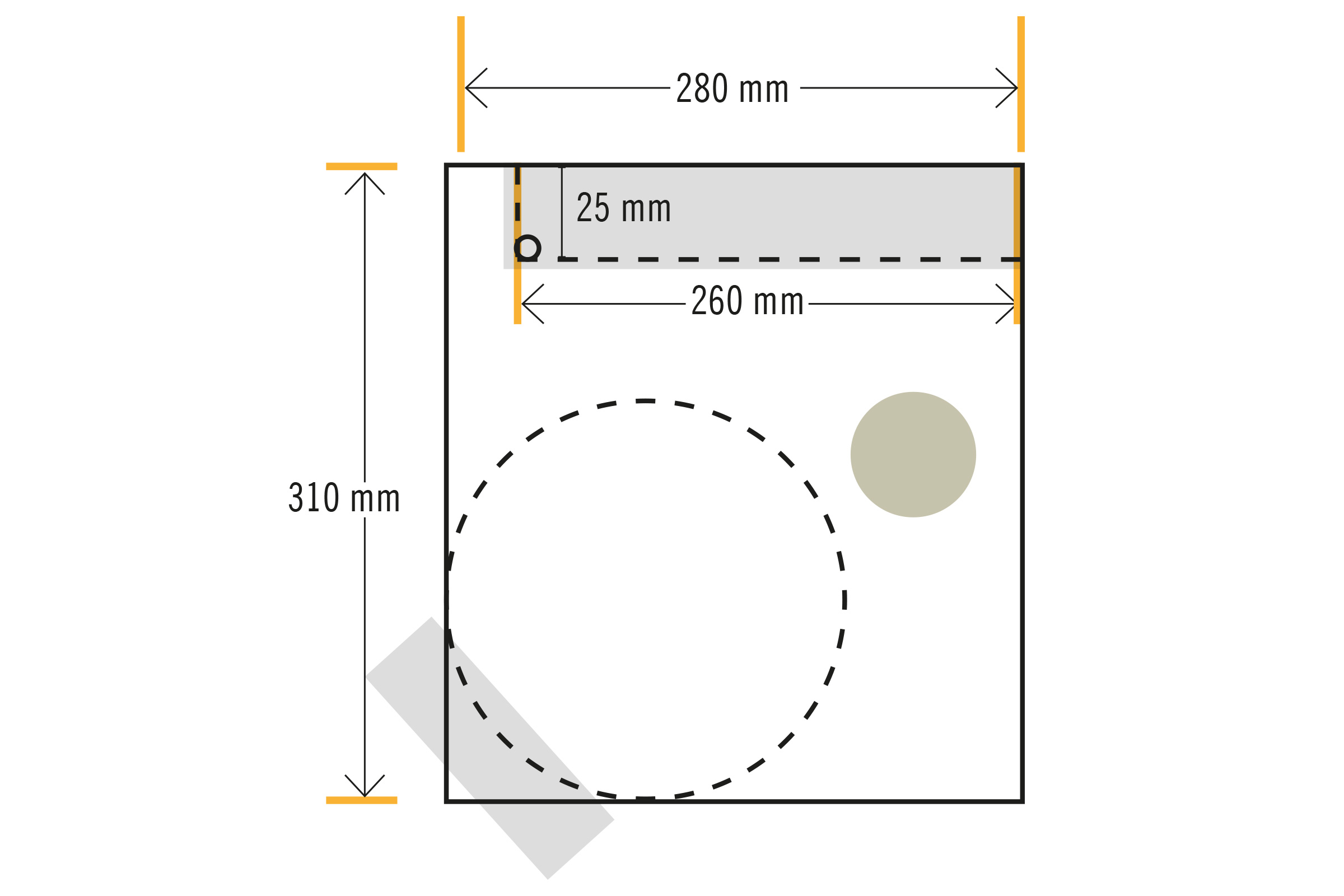

Coller deux bandes de ruban de masquage sur le côté lisse de la paroi rabattable de devant comme indiqué dans le croquis. Positionner l’écuelle du chien dans le coin inférieur gauche affleurant sur tous les côtés et reporter le rayon de l’écuelle avec le crayon. Marquer l’évidement pour la future poignée intégrée avec le crayon. Percer un trou pour le petit rayon à l’intérieur des lignes avec foret pour bois de 10 mm selon le croquis.

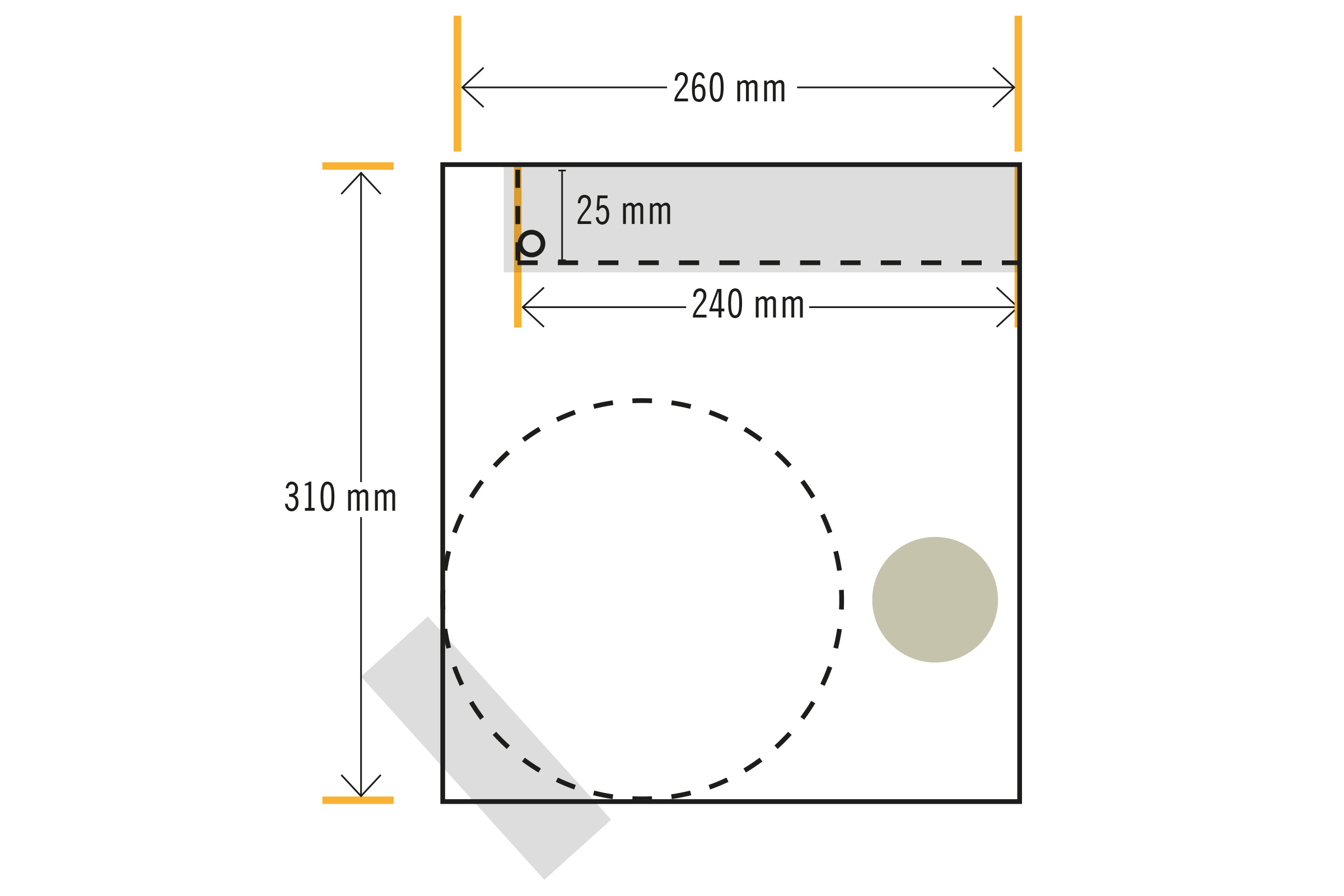

Répéter l’étape 12 de manière inversée pour la paroi rabattable de droite.

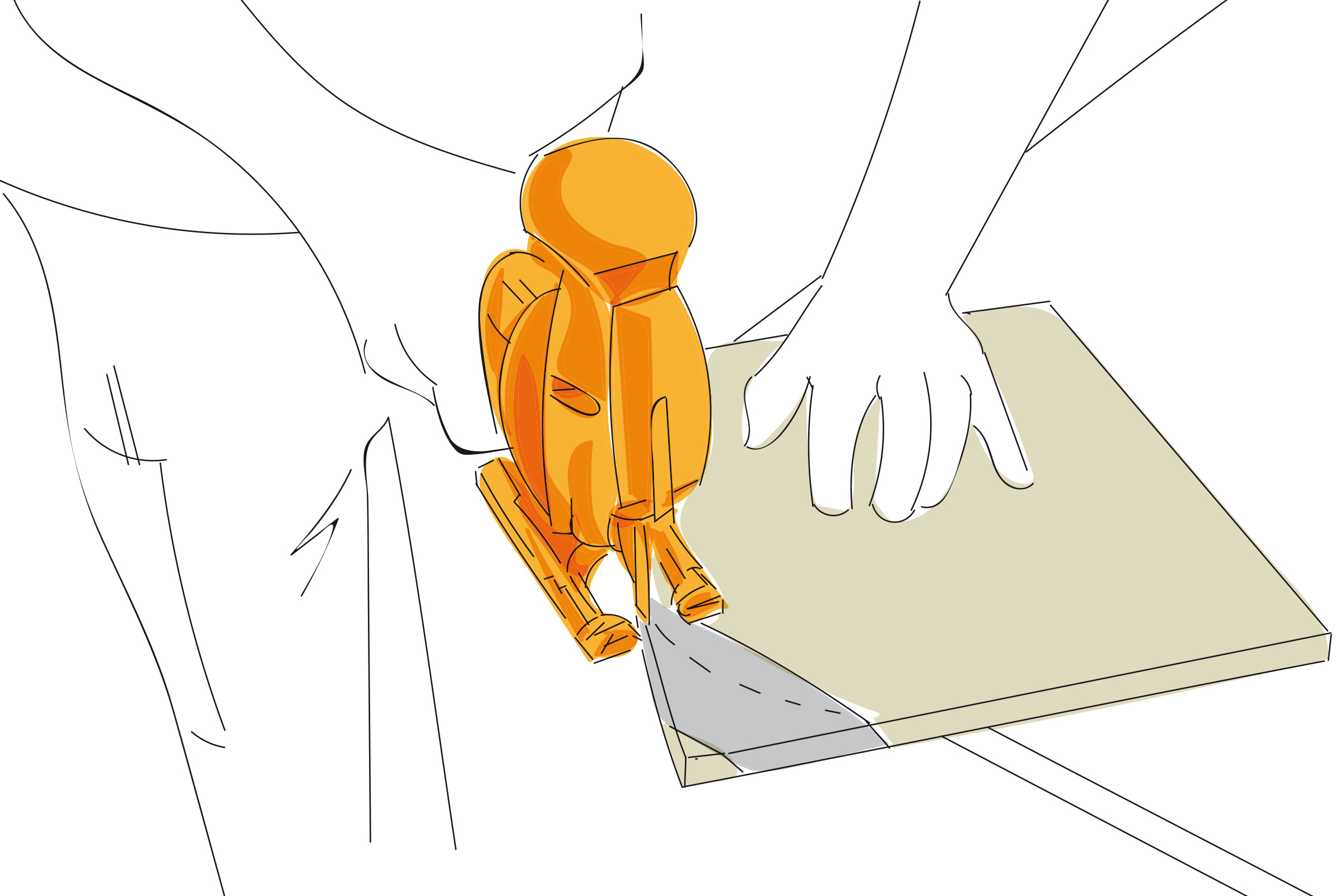

Découper les deux parois rabattables avant avec la scie sauteuse selon les croquis 12/13.
Utiliser désormais, également le croquis 12 pour la paroi rabattable arrière gauche.
Utiliser le croquis 12 en l’inversant pour la paroi rabattable arrière droite.

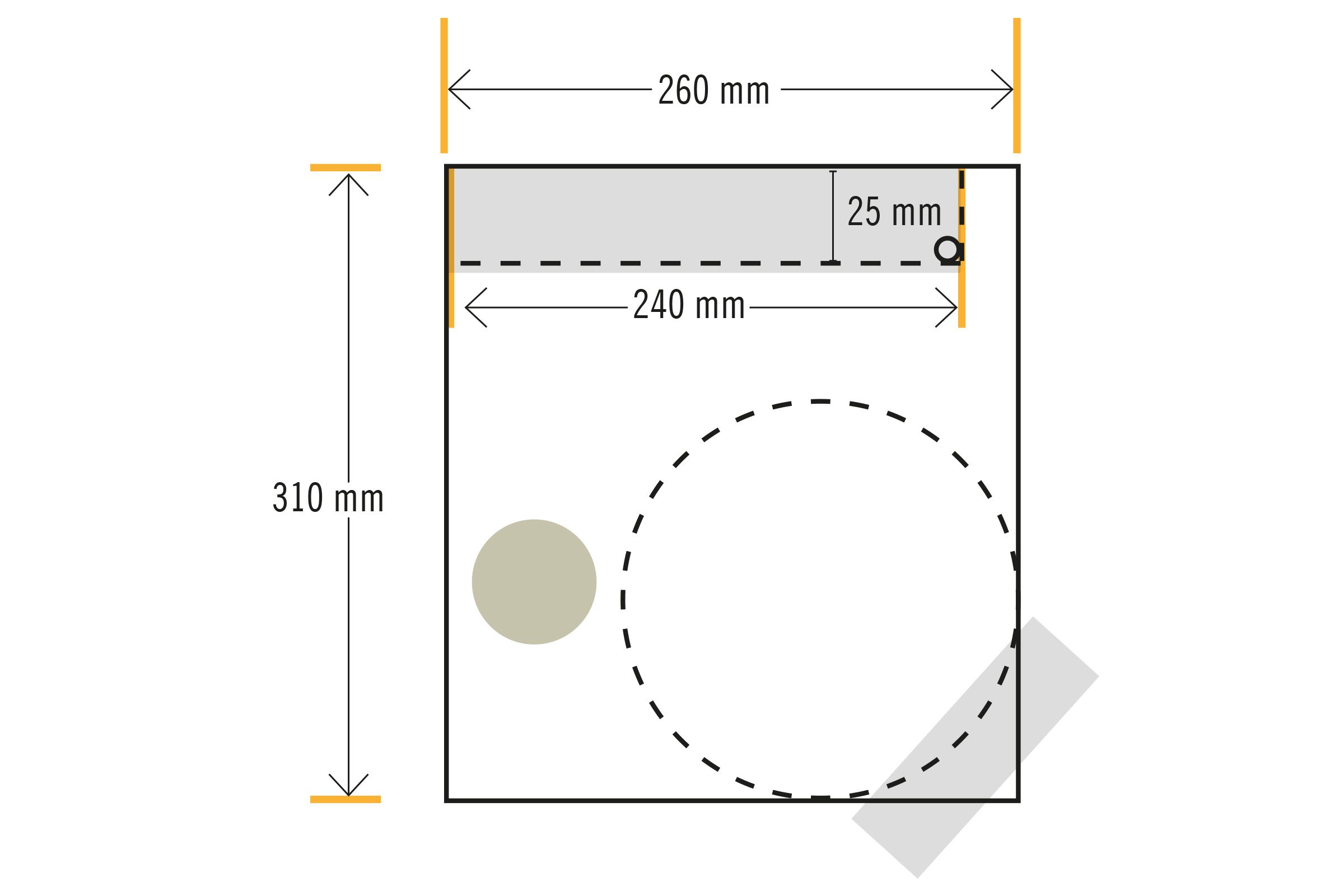

Découper les deux parois rabattables avant avec la scie sauteuse selon les croquis 15/16.

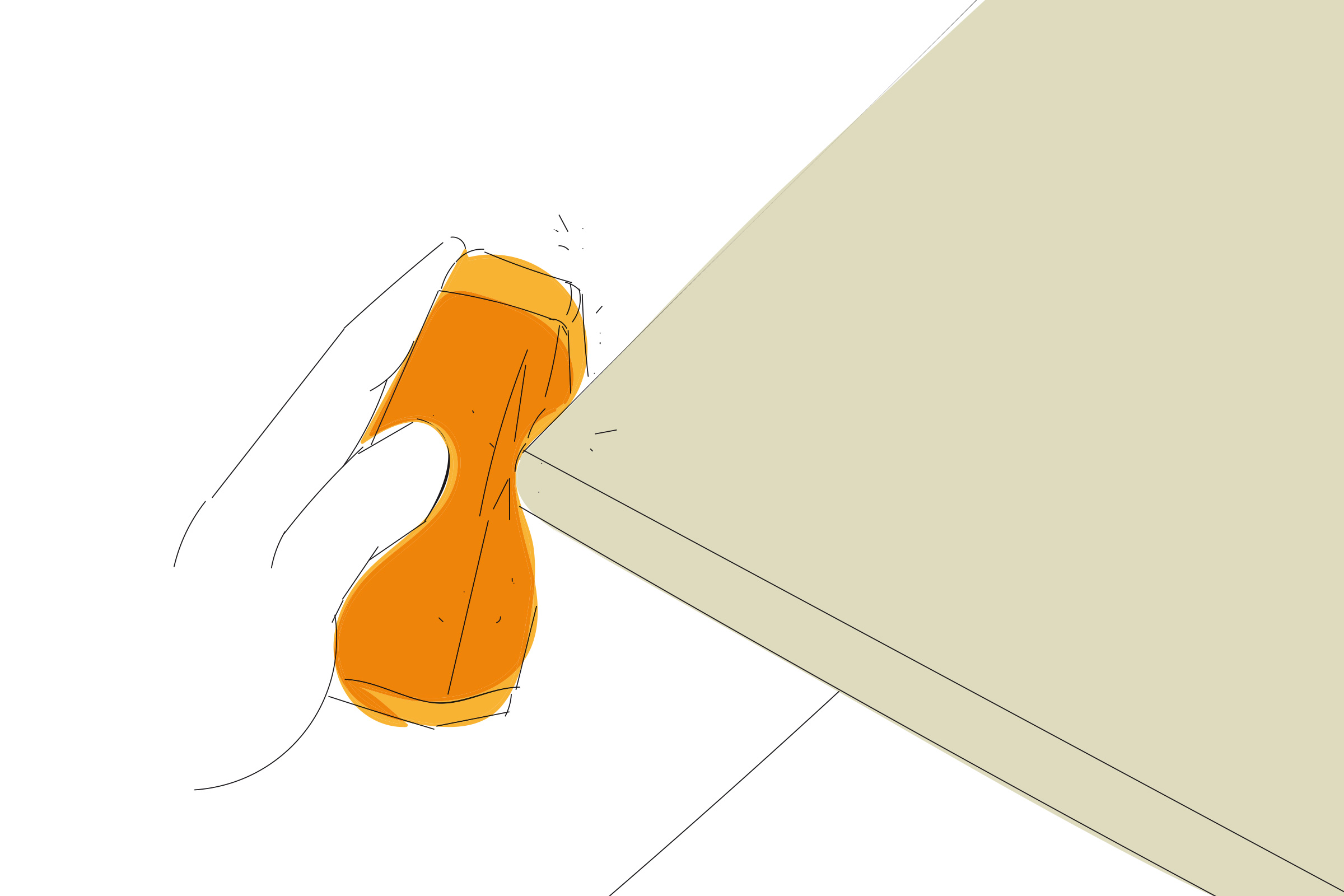

Après avoir scié, enrouler le papier abrasif autour d’un bloc de ponçage et poncer les bords, jusqu’à ce que tous les endroits rugueux soient lisses.
Incliner le corps sur la paroi arrière pour monter les parois rabattables arrière.
Positionner la paroi rabattable arrière gauche sur les bords du bas de la paroi arrière. Positionner deux charnières (60 x 35 mm) comme le montre l’illustration, en haut, en bas et sur la paroi latérale et visser chacune d’elles avec six vis (3,5 x 16 mm) au rabat et à la paroi arrière. Répéter cette étape sur le côté droit.

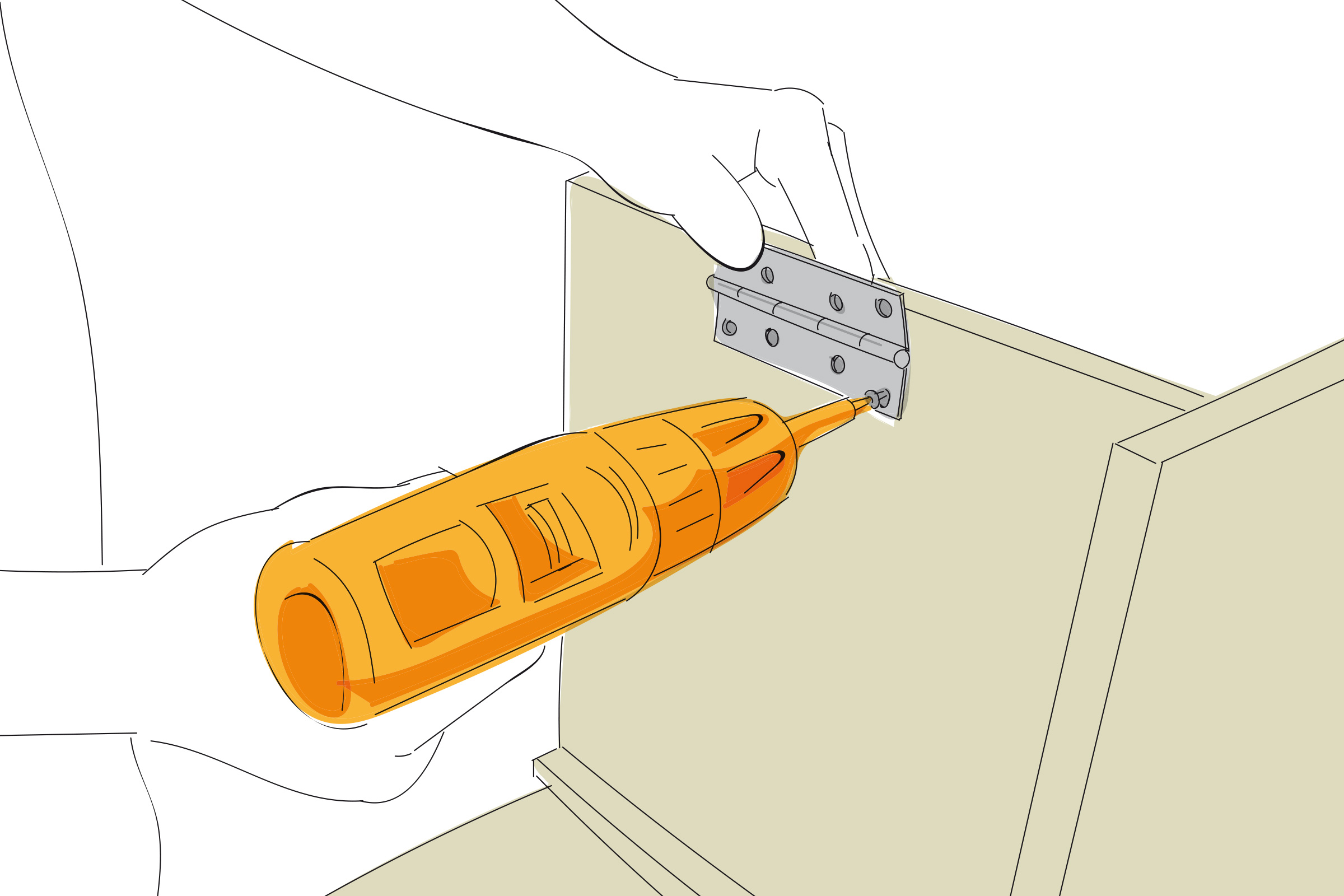

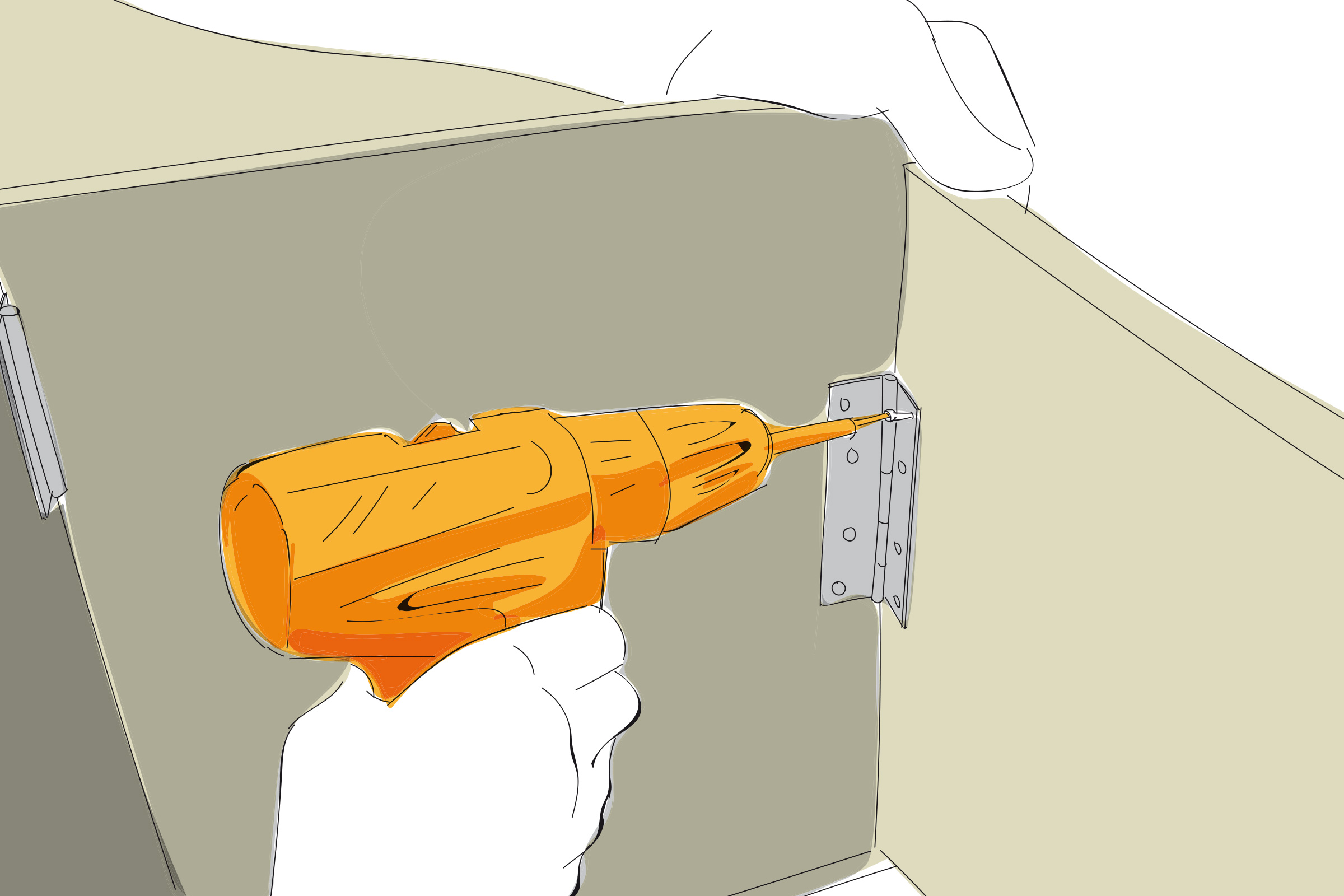

Fixer la charnière (48 x 100 mm) à la paroi latérale en utilisant les trous pré-percés avec quatre vis (3,5 x 16 mm). Répéter cette étape sur le côté droit.
Tu as besoin d’aide pour cette étape! Incliner le corps sur la dalle de sol. Visser la paroi latérale avant gauche à fleur de la charnière (100 x 48 mm) avec quatre vis (3,5 x 16 mm). Répéter cette étape de manière inversée sur le côté droit.
Appliquer du ruban de masquage sur les deux rabats latéraux selon le croquis, faire deux marques sur chacun et percer à la perceuse. Cela crée les rayons de la poignée intégrée. Scier ensuite la poignée avec la scie sauteuse.

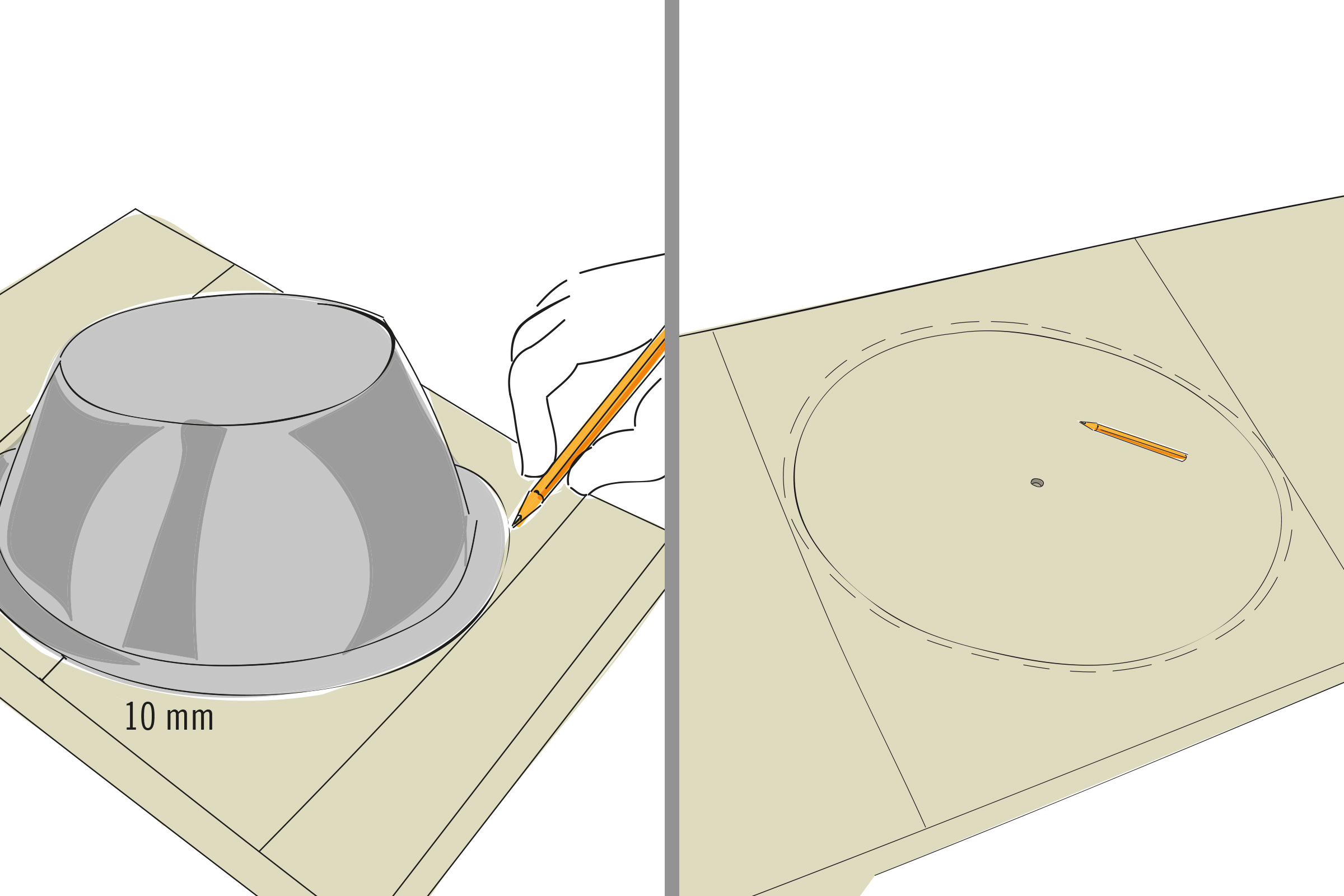

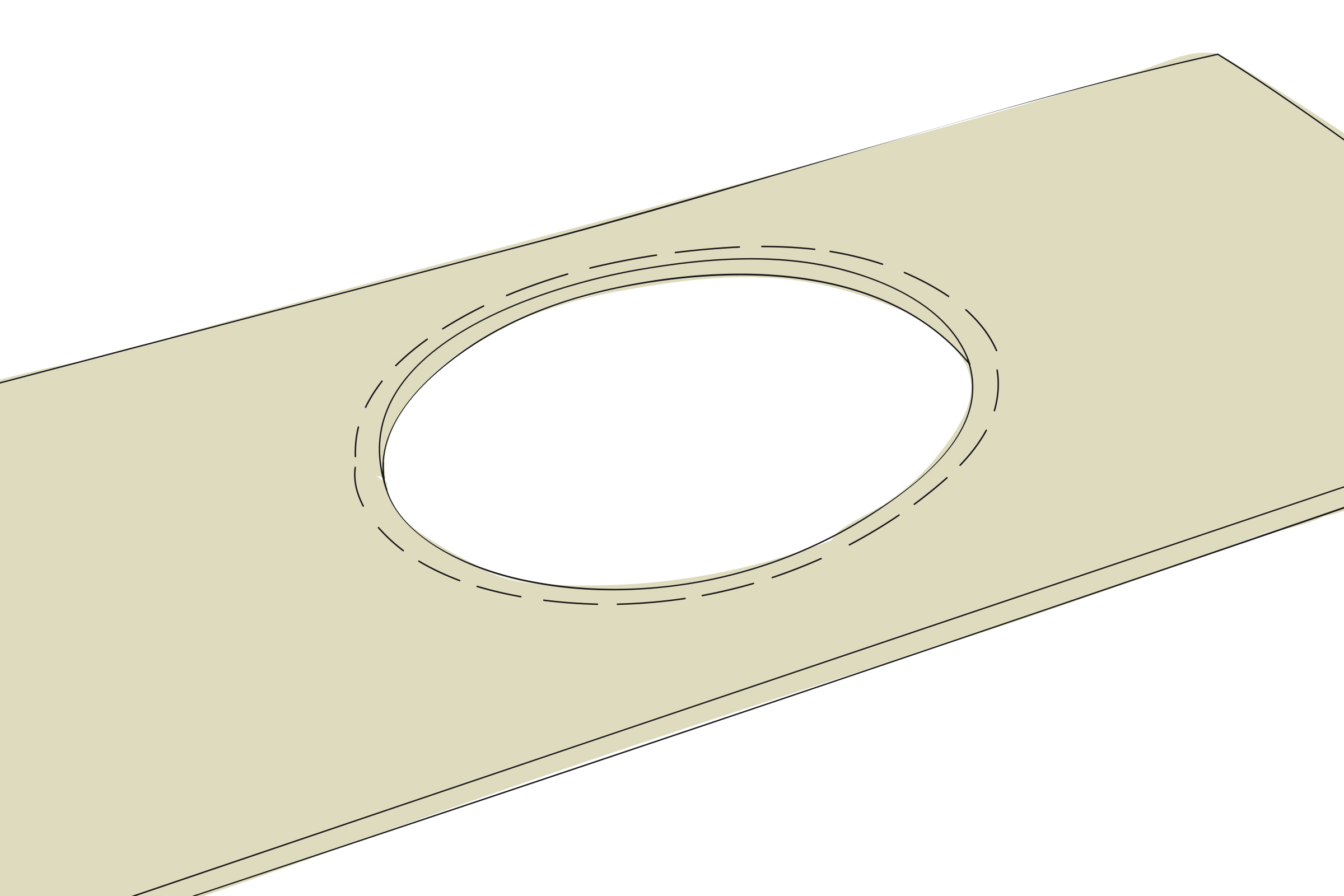

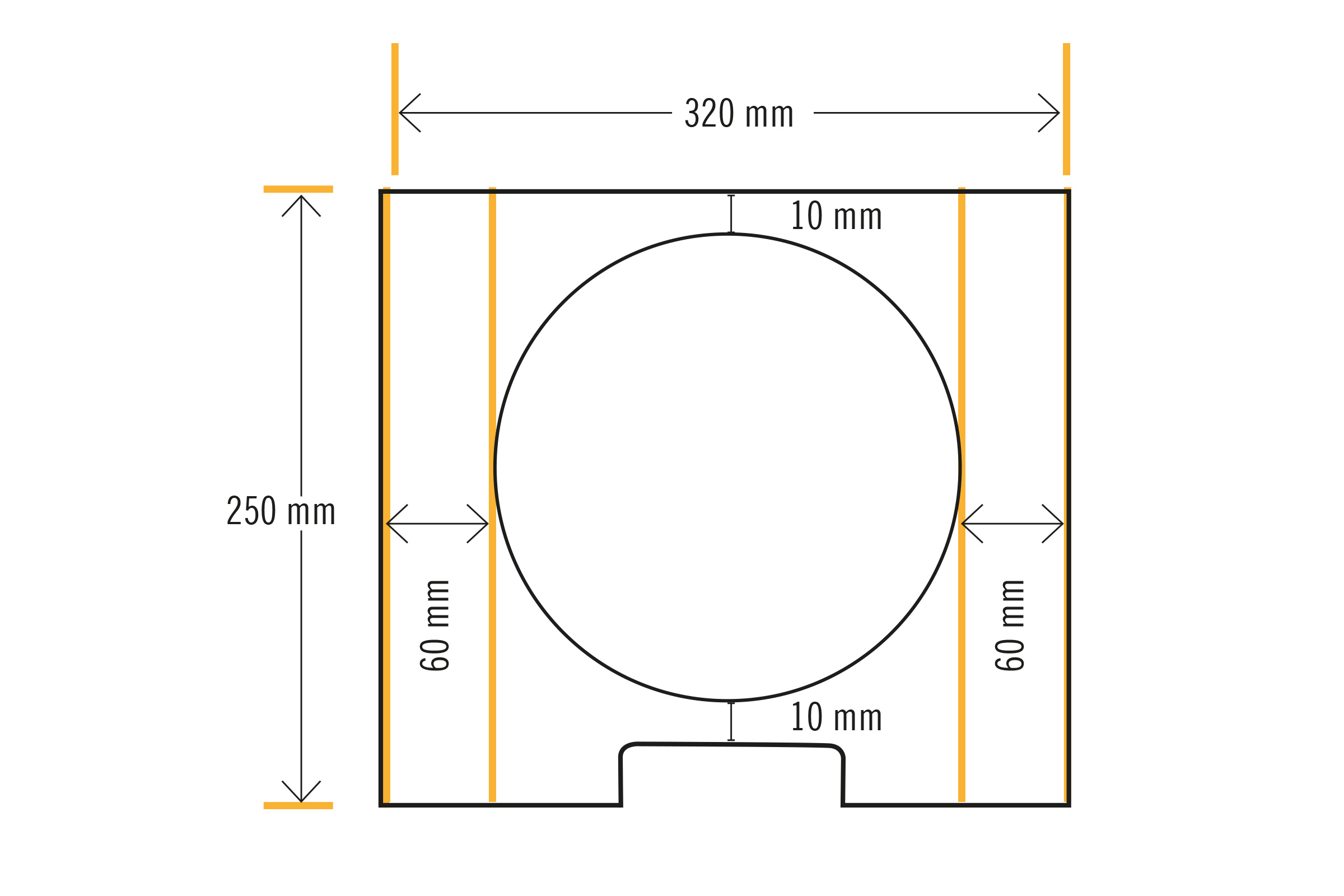

Placer la plaque de sérigraphie avec la face revêtue vers le bas. Au dos de la plaque, dessiner deux lignes conformément au plan coté. Placer l’écuelle au centre entre les deux lignes sur la plaque de sérgi raphie, avec un espacement de 10 mm par rapport au bord avant de la poginée intégrée. Reporter le pourtour sur la plaque en le dessinant à l’aide d’un crayon. Tracer maintenant un deuxième cercle dans le premier cercle à une distance de 10 mm et percer un trou dans ce deuxième cercle avec le foret pour bois de 10 mm pour le passage de la lame de scie sauteuse.
Scier le petit cercle intérieur avec la scie sauteuse. Pour cela, insérer la lame de la scie sauteuse dans le trou pré-percé et scier le long de la ligne intérieure.

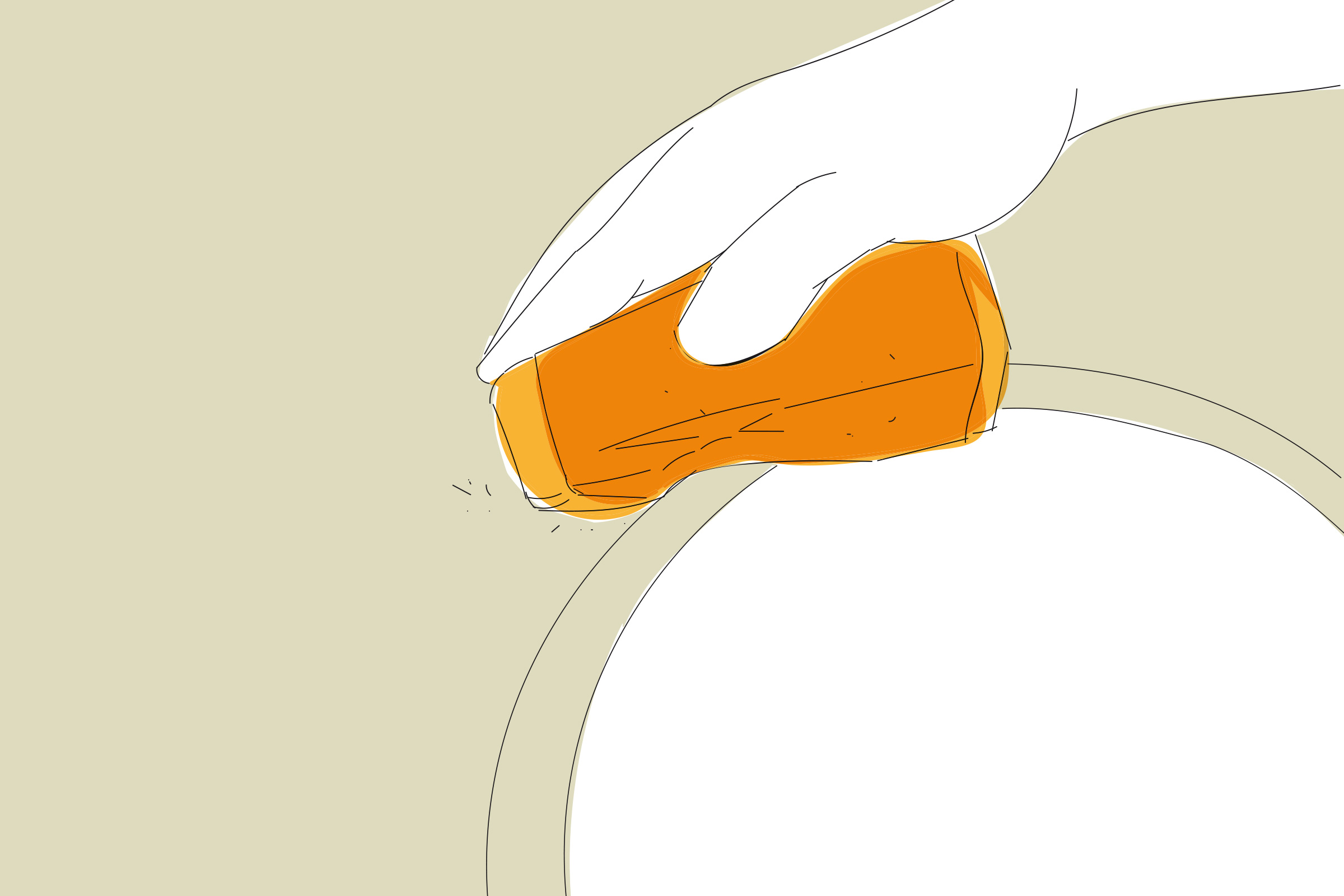

Après avoir scié, enrouler le papier abrasif autour d’un bloc de ponçage et poncer les bords jusqu’à ce que tous les endroits rugueux soient lisses, si nécessaire aussi sur les bords extérieurs.

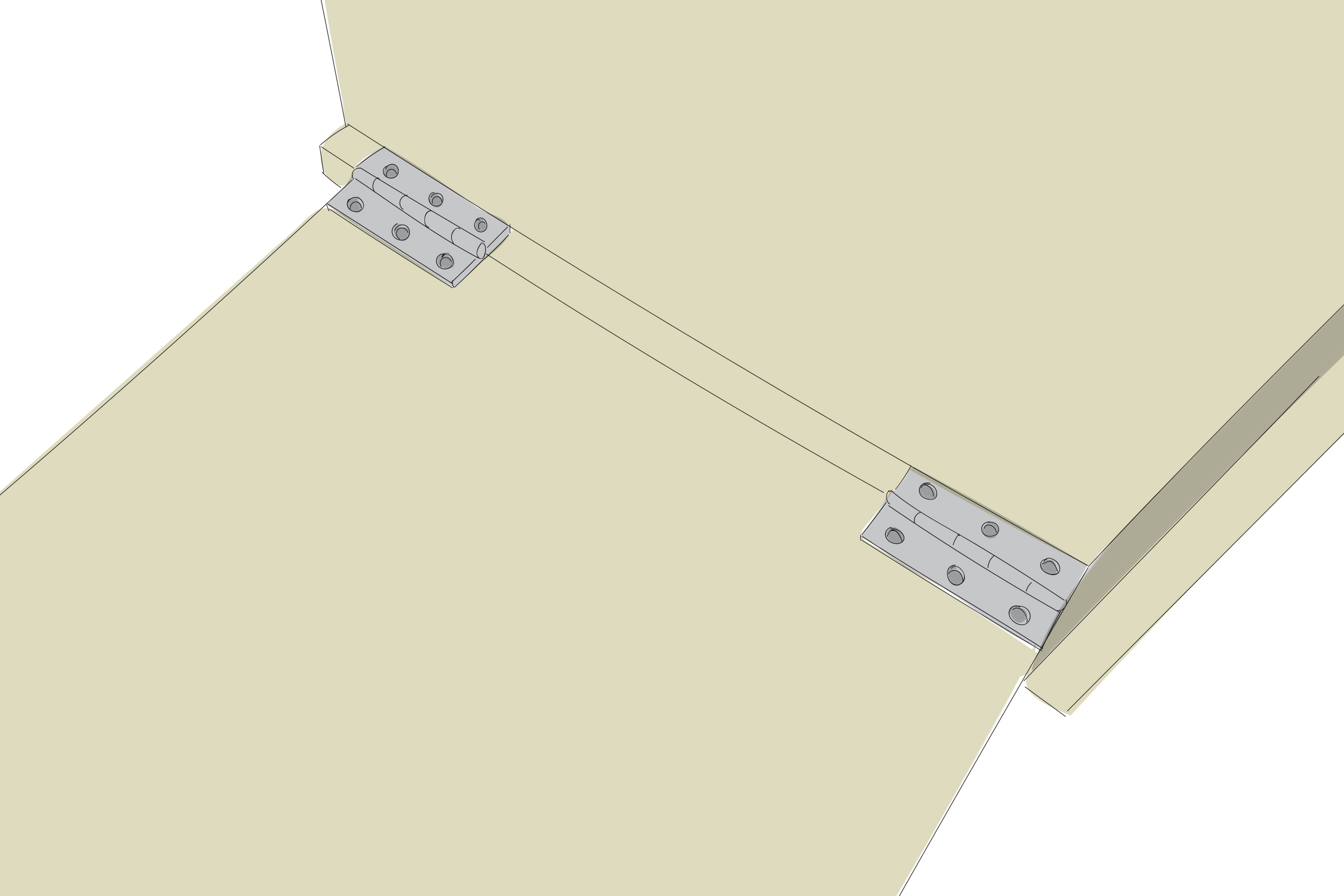

Placer le rabat latéral gauche avec le côté de la poignée intégrée à fleur du côté court gauche du plan de travail – les deux plaques avec le côté rugueux vers le haut. Aligne deux charnières (40 x 60 mm) parfaitement parallèles aux bords extérieurs comme indiqué; pré-perce les trous de vis et visse-les ensemble avec 6 vis (3,5 x 16 mm) chacune. Répéter cette étape de manière inversée avec le rabat latéral droit.

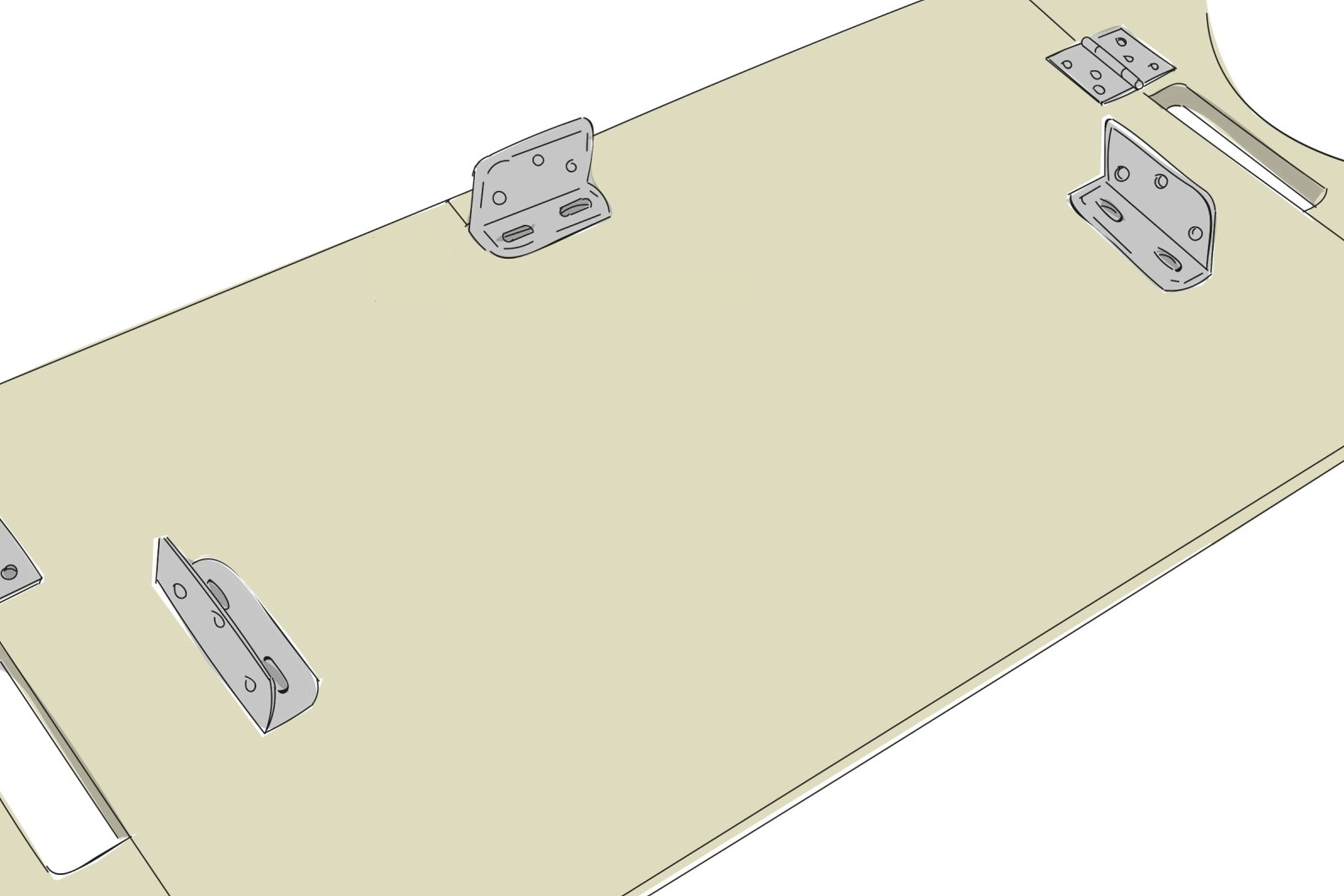

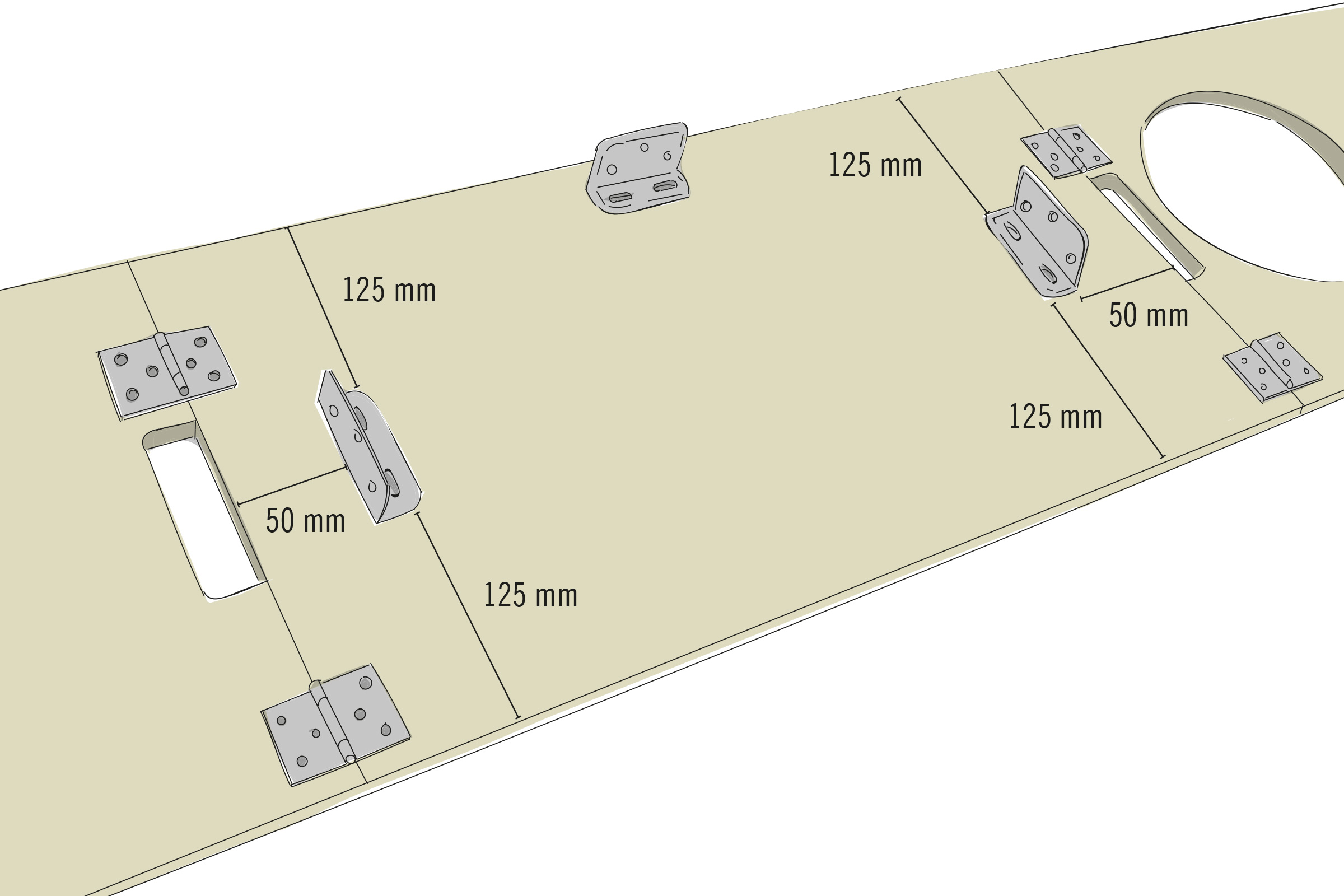

Positionner une des trois équerres larges (70 x 40 x 25 mm) sur le côté long et arrière du plan de travail, au centre et à une distance de 15 mm du bord. (trous oblongs vers le bas). Utilise l’équerre de menuisier. Pré-percer ensuite les trous de vis.
Aligner les deux équerres larges restantes selon l’illustration avec les trous oblongs vers le bas – utilise une équerre de menuisier pour t’assurer que les équerres sont parfaitement à angle droit. Pré-percer les trous de vis et visser chaque équerre avec deux vis (3,5 x 16 mm).

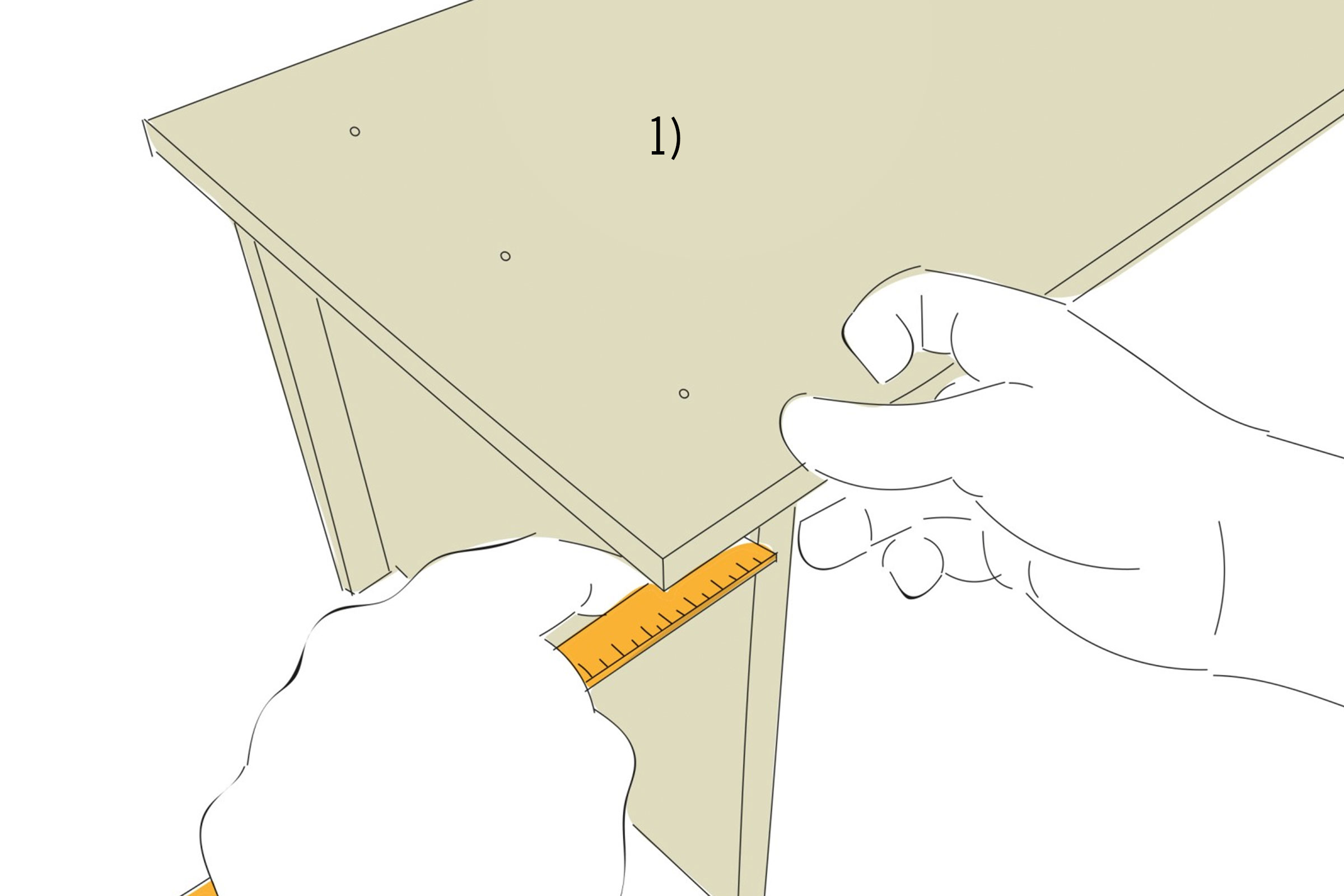

Tu as besoin d’aide pour cette étape! Marquer la position de la tablette intermédiaire sur la paroi arrière: 8 mm en dessous et 8 mm au-dessus des trous de perçage. Marquer la hauteur des trous de perçage pour la tablette intermédiaire à l’avant sur la façade des éléments latéraux. Visser la tablette intermédiaire par l’arrière et par les côtés dans les trous pré-percés avec six vis au total (3,5 x 16 mm) – s’assurer que les vis touchent le centre du bois de façade.

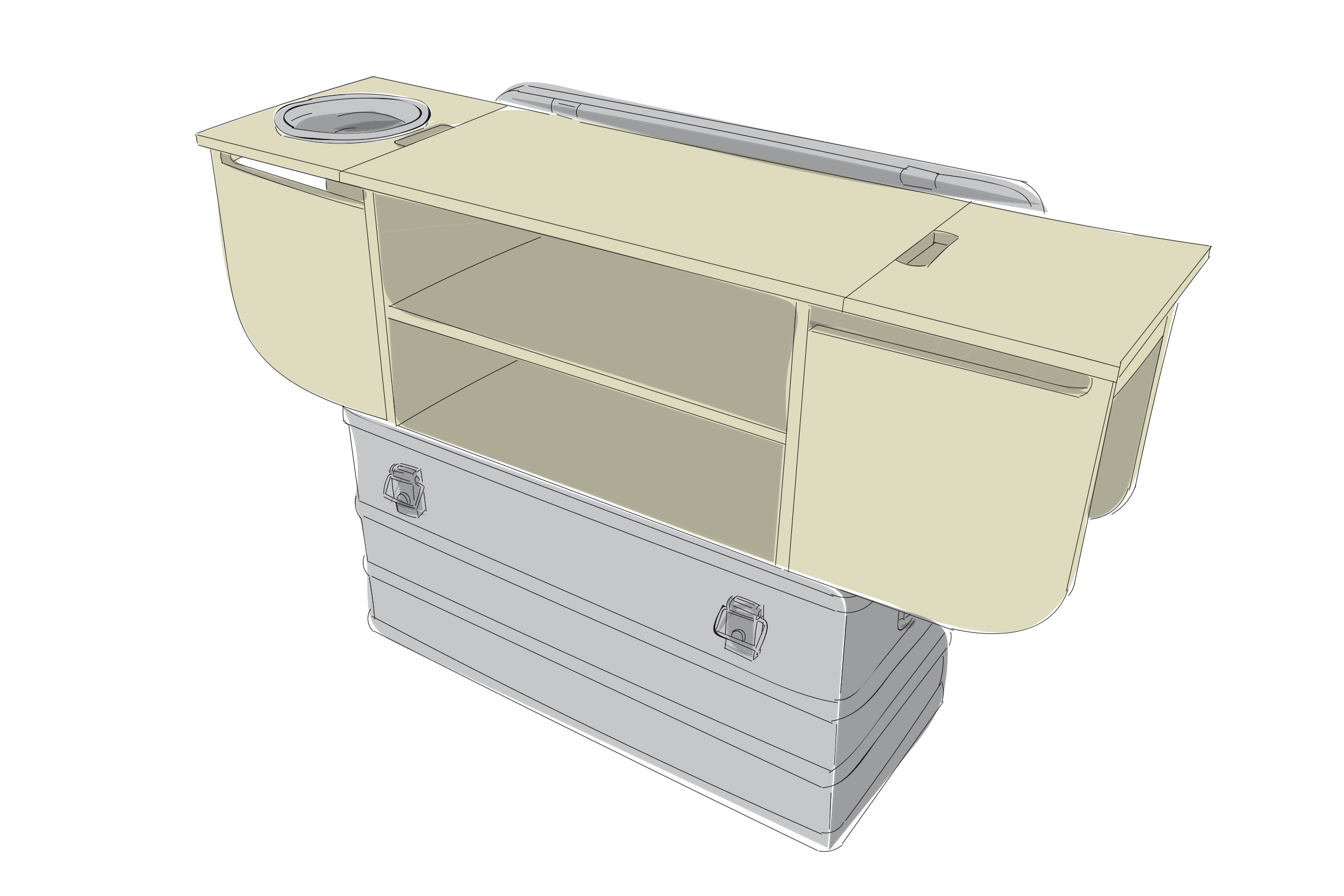

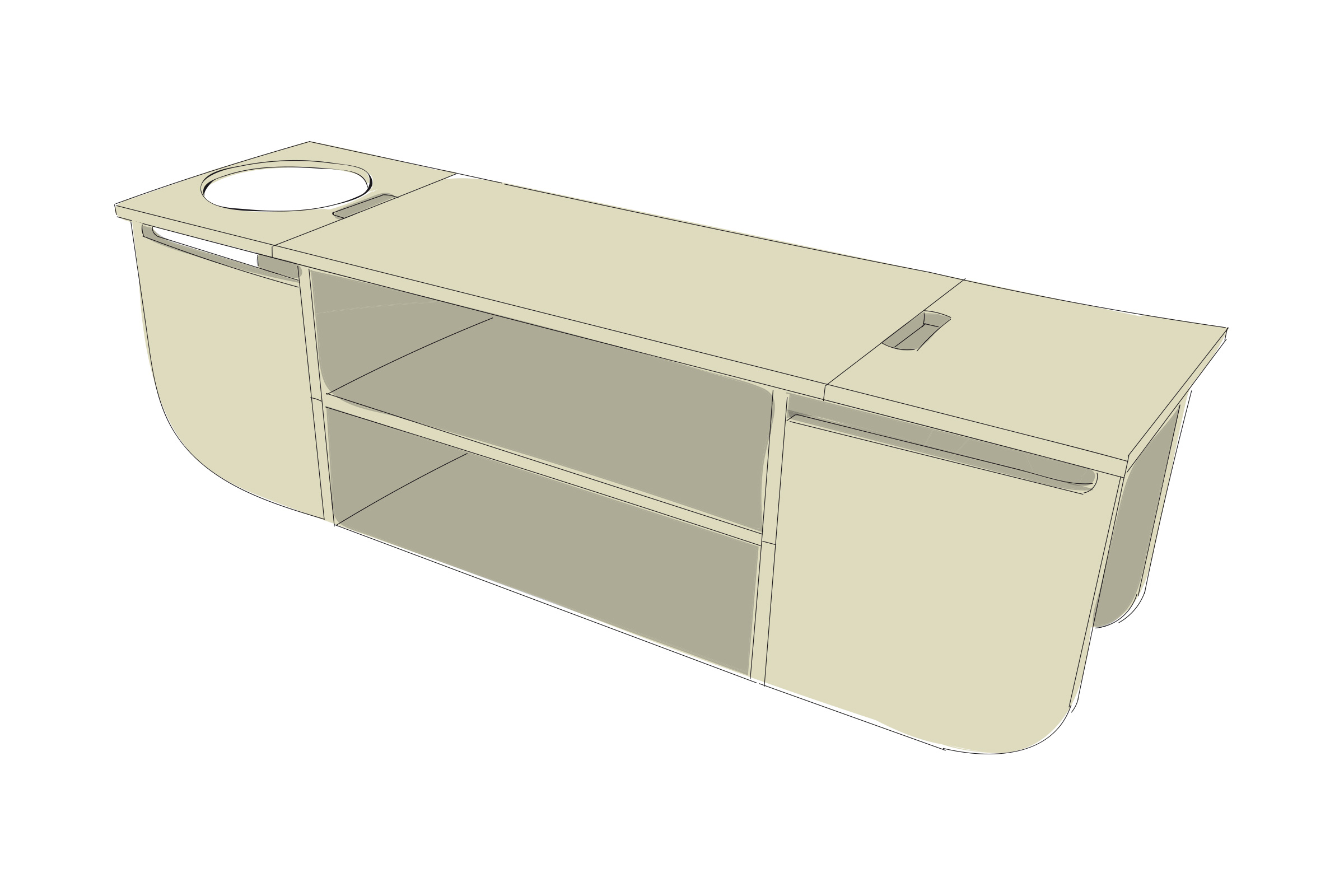

Déplier le corps une fois terminé et le placer sur la boîte ouverte, puis insérer l’écuelle. Remarque: ouvrir d’abord les parois rabattables arrière.

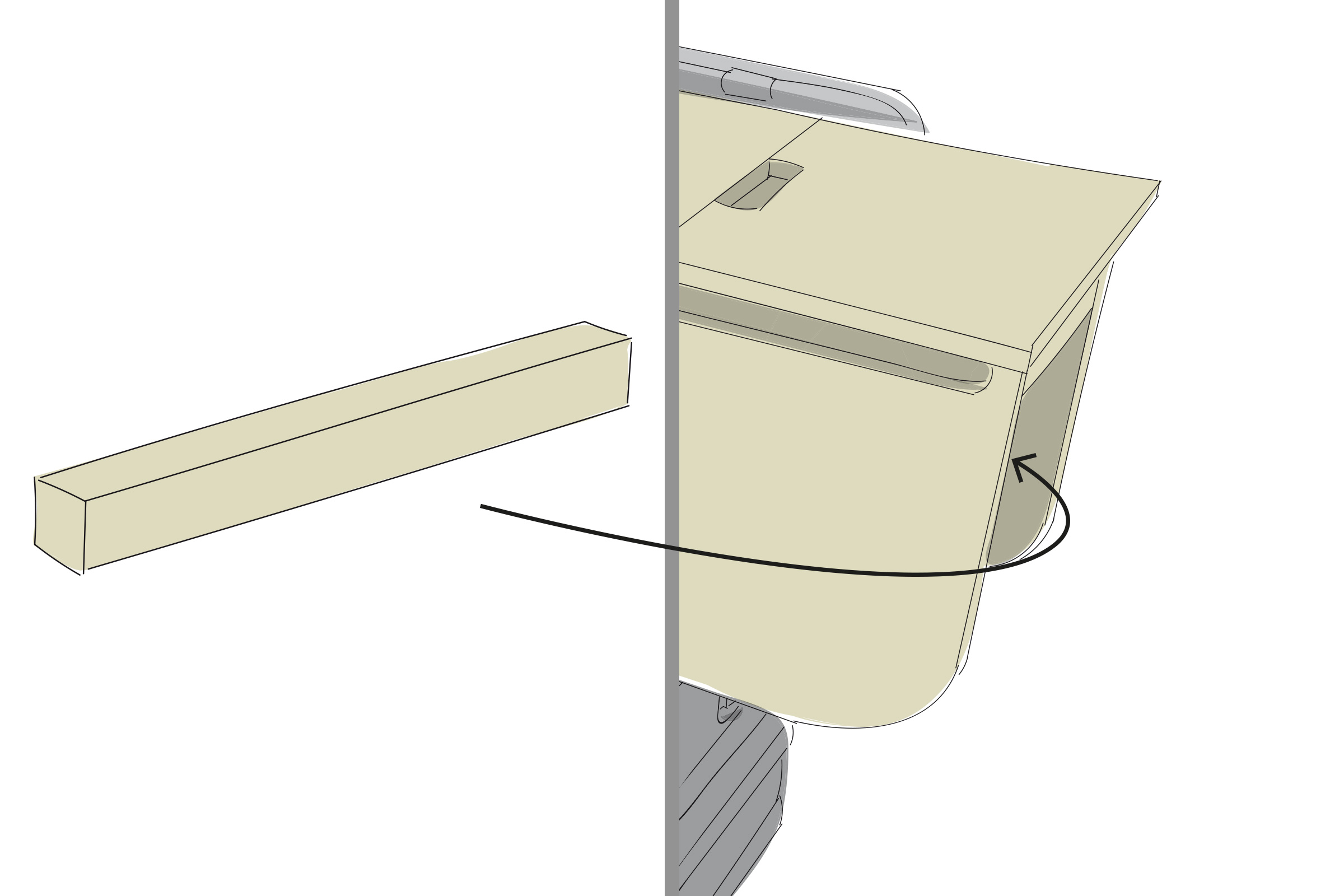

Fixer les parois rabattables avant et arrière. Placer pour cela, une barre carrée sur le bord saillant de la dalle de sol entre les parois rabattables. La cuisine est ainsi stabilisée. Plus rien ne s’oppose à un premier repas en plein air. Bon appétit!
Les instructions suivantes ont été réalisées avec le plus grand soin mais elles ne représentent qu’une possibilité de réalisation. Il est donc important d’évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d’un spécialiste! HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu’en cas de montage inapproprié ou incorrect.
La cuisine de camping est-elle placée sur le gazon ou sur un autre support organique? Il convient de poser des dalles en pierres ou similaire pour une bonne stabilité.
