Construire une cuisine mobile d‘extérieur

Temps de lecture 12 min.
Construire une cuisine mobile d‘extérieur

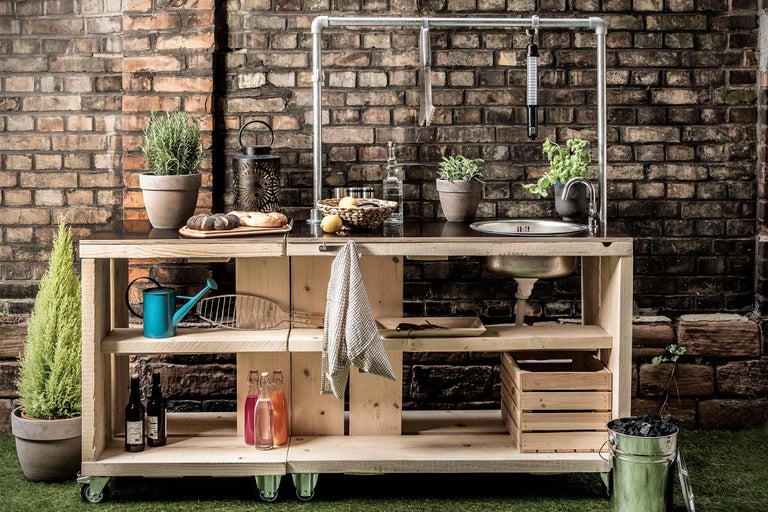

Construis ta propre cuisine en plein air très facilement, selon ton propre goût. Nous avons la meilleure recette pour cela: une cuisine mobile pratique pour l’extérieur. L’air frais ouvre l’appétit et Wilma & Fred sont toujours là pour toi. Avec tout ce qu’il faut dans une bonne cuisine. Cela mérite une étoile!

Ce dont tu auras besoin

Préparation

Sketch Wilma & Fred

Protection du bois

En particulier pour le bois en extérieur, nous recommandons de préenduire une fois à l’aide de l’apprêt pour le bois HORNBACH extérieur comme parfaite préparation pour des couches protectrices et esthétiques. Pour une résistance exceptionnelle aux intempéries, il est ensuite indispensable d’appliquer au minimum deux couches de lasure pour bois hybride HORNBACH transparente, veille à respecter les indications du fabricant concernant le traitement et le temps de séchage. (La plaque de sérigraphie ne doit pas être traitée.)

Peinture

Tu as besoin de plus de peinture? Tu peux aussi, bien évidemment, enduire les meubles non pas avec de la lasure pour bois incolore mais avec du vernis et de la lasure HORNBACH dans ta couleur préférée. (La plaque de sérigraphie ne peut pas être peinte.)

Support fixe, de niveau

Les meubles sont-ils placés sur le gazon ou sur un autre support organique? Il convient de poser des dalles en pierres ou éléments similaires pour une stabilité et une protection contre l’humidité et la moisissure.

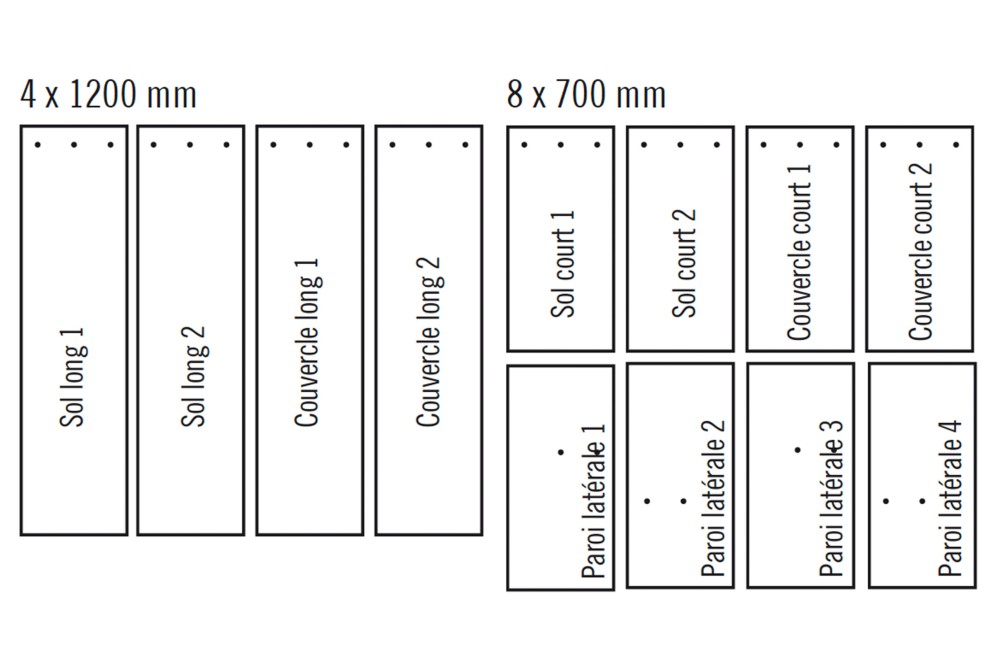

Découpe de bois

Découpe 3 planches de construction 48X280X4000 mm

Sketch 1

Découpe 3 planches de construction 40X200X3000 mm

Sketch 2

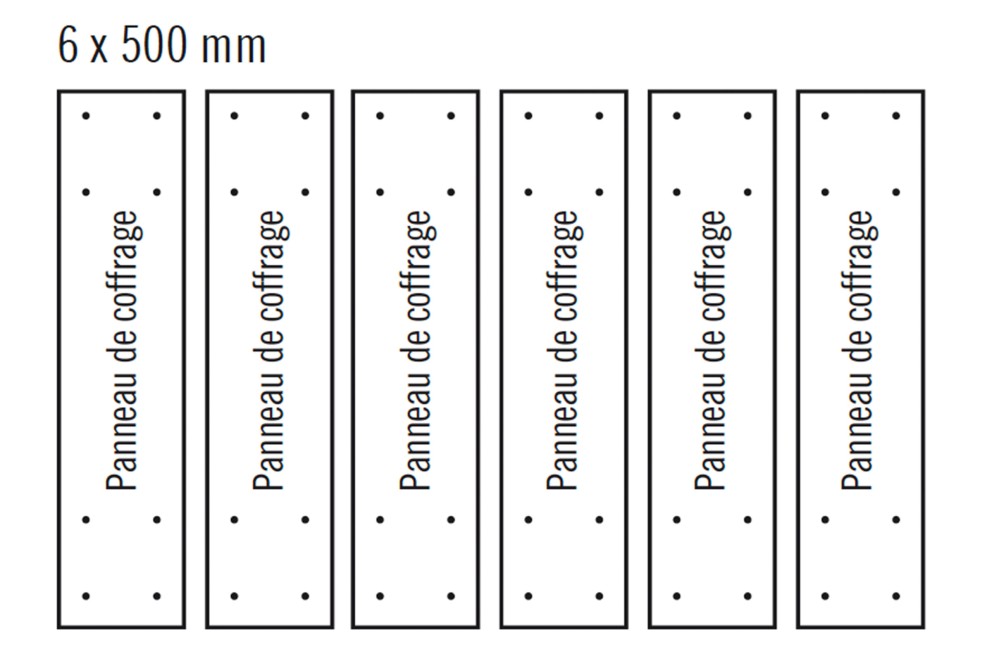

Aperçu panneaux de cofrage 23x140x2000 mm

Sketch 3
23mm d’épaisseur

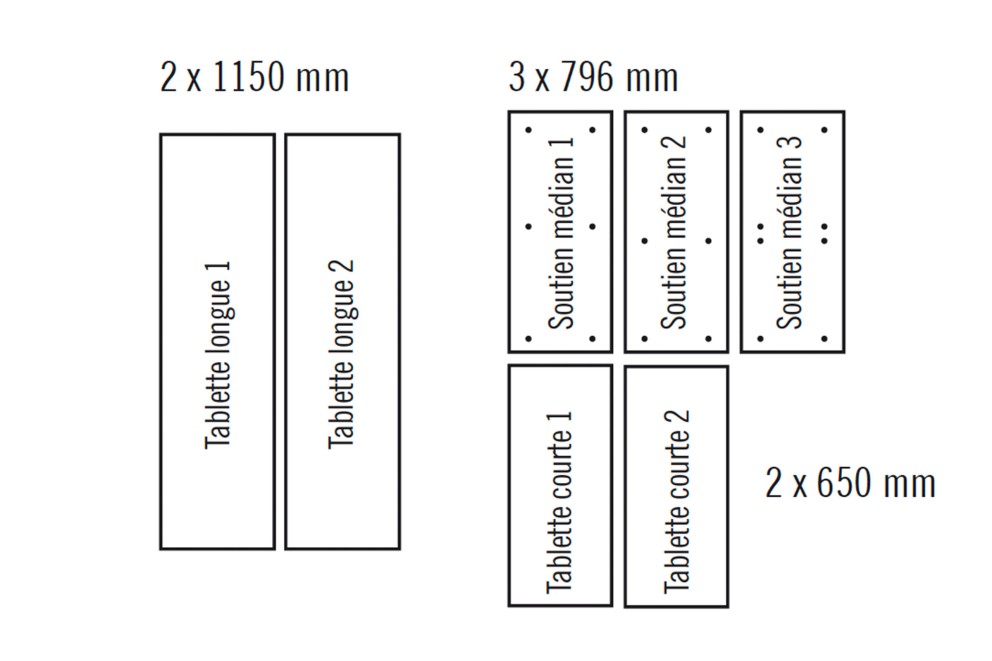

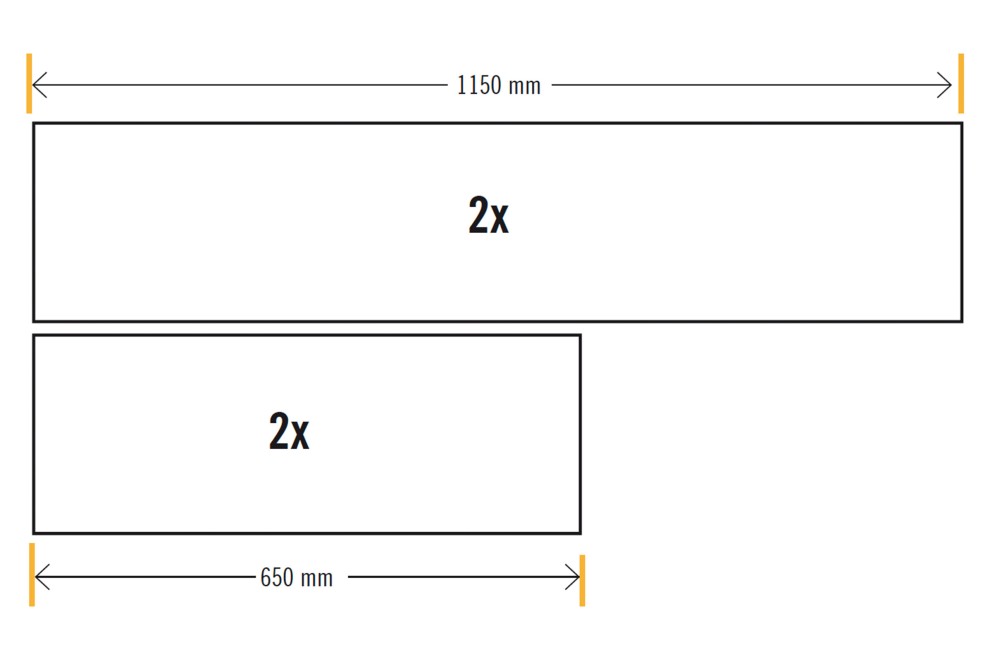

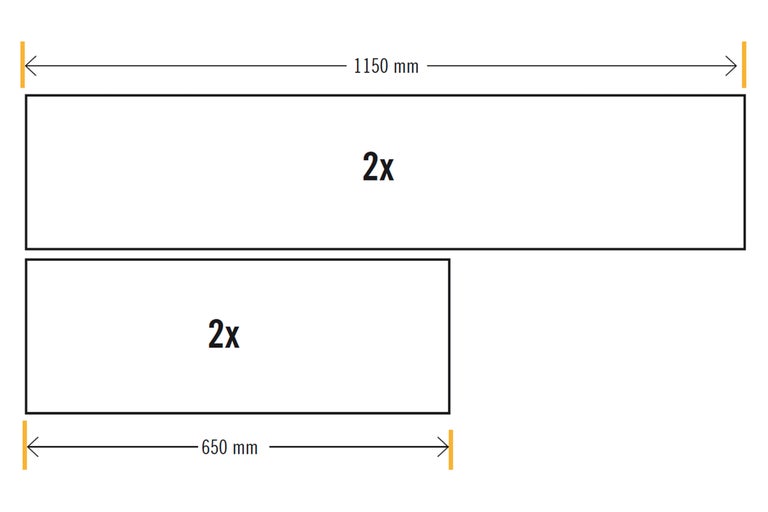

Schéma de dimensions: tablettes

2 x tablette longue, 2 x tablette courte

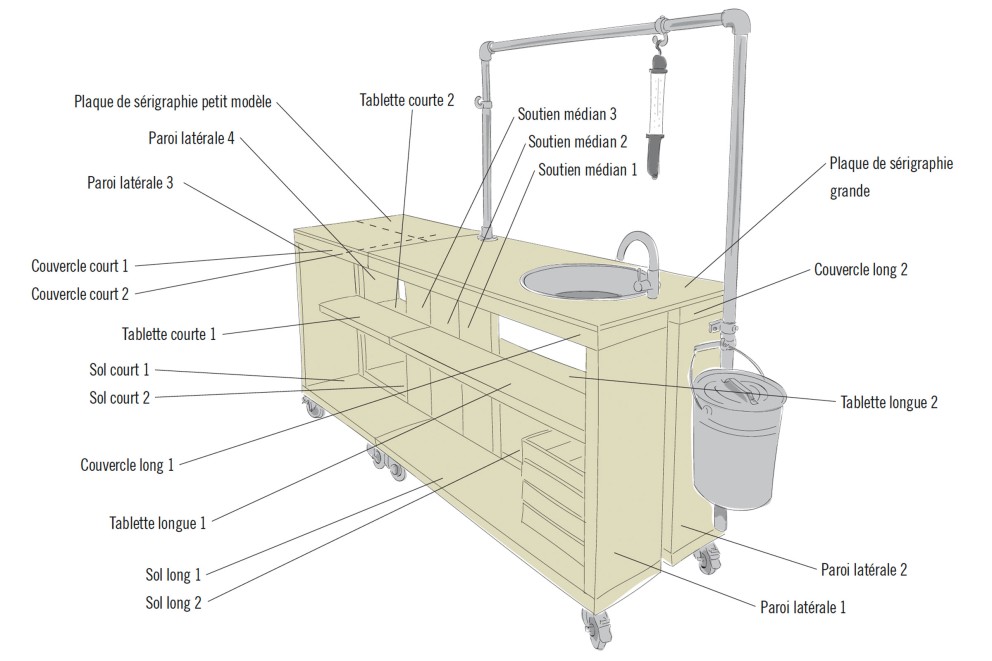

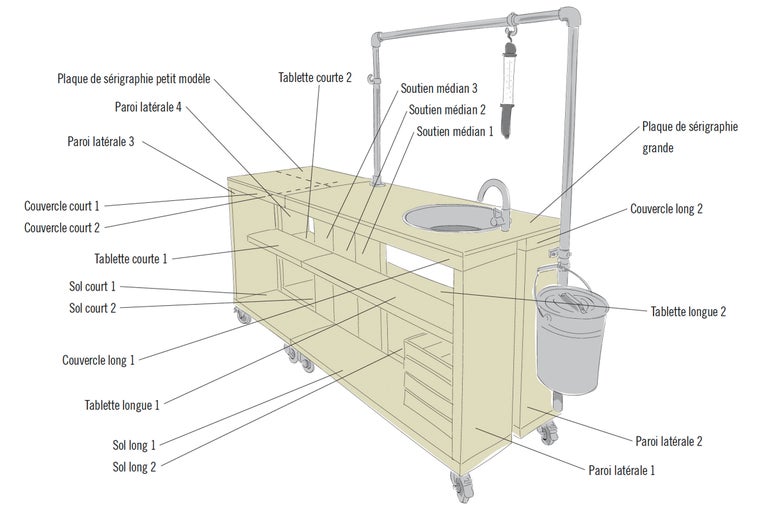

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma tablettes
40mm d’épaisseur, aucun perçage nécessaire

Schémas de perçage

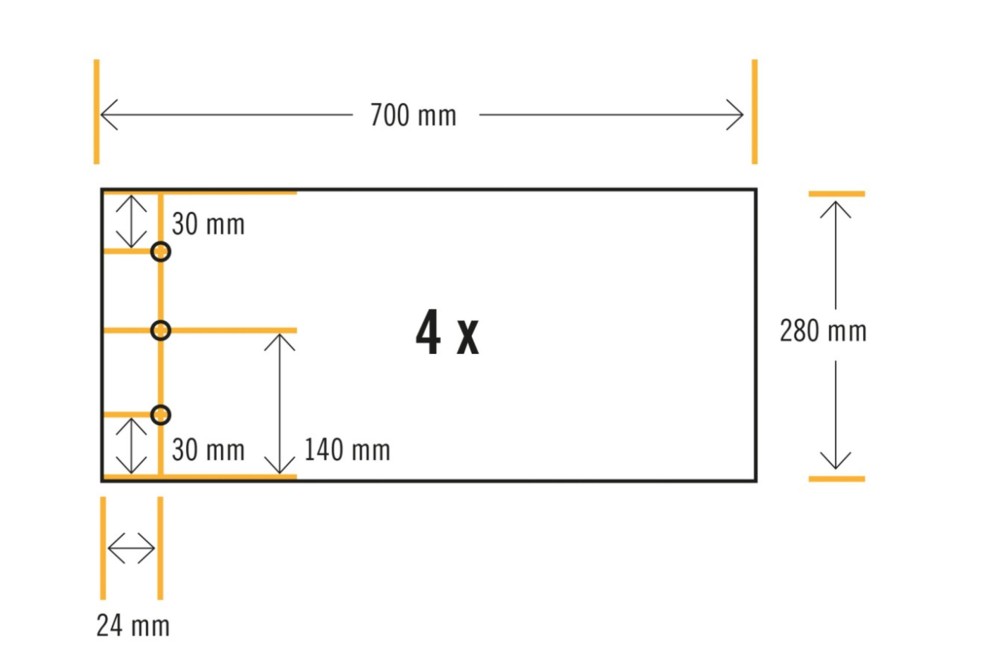

Schéma de perçage: sol et couvercle court

2 x sol court, 2 x couvercle court

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage
48mm d’épaisseur

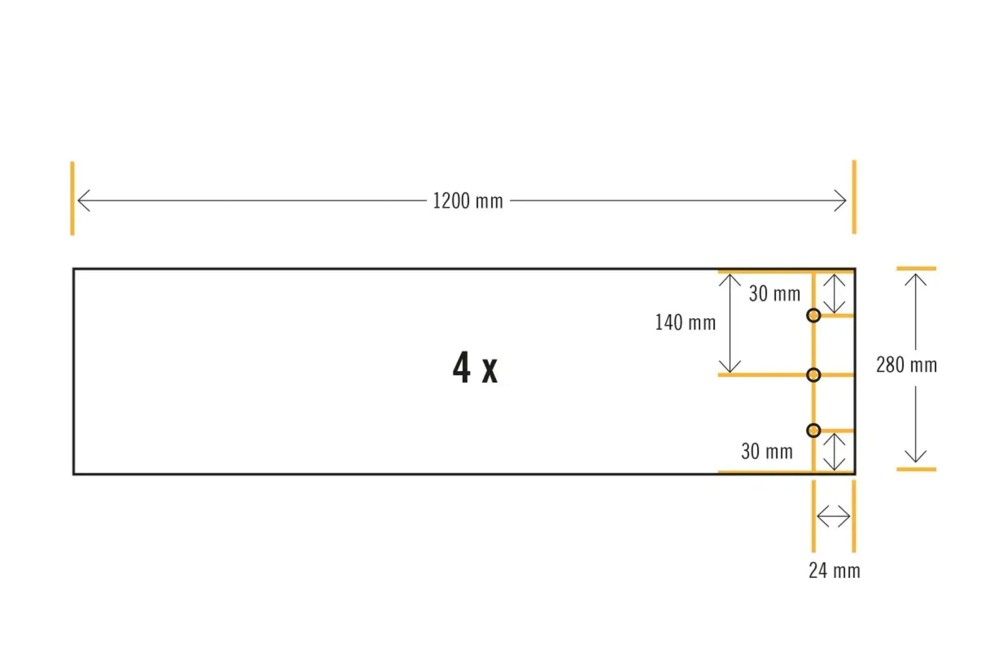

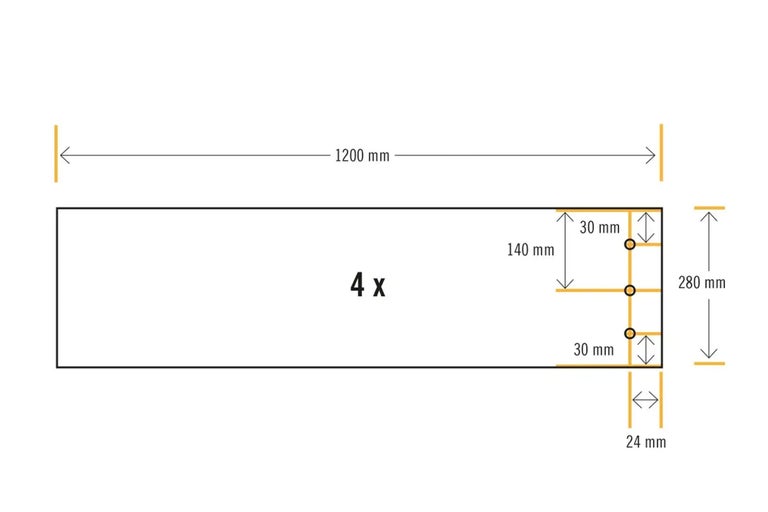

Schéma de perçage: sol et couvercle long

2 x sol long, 2 x couvercle long

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage
48mm d’épaisseur

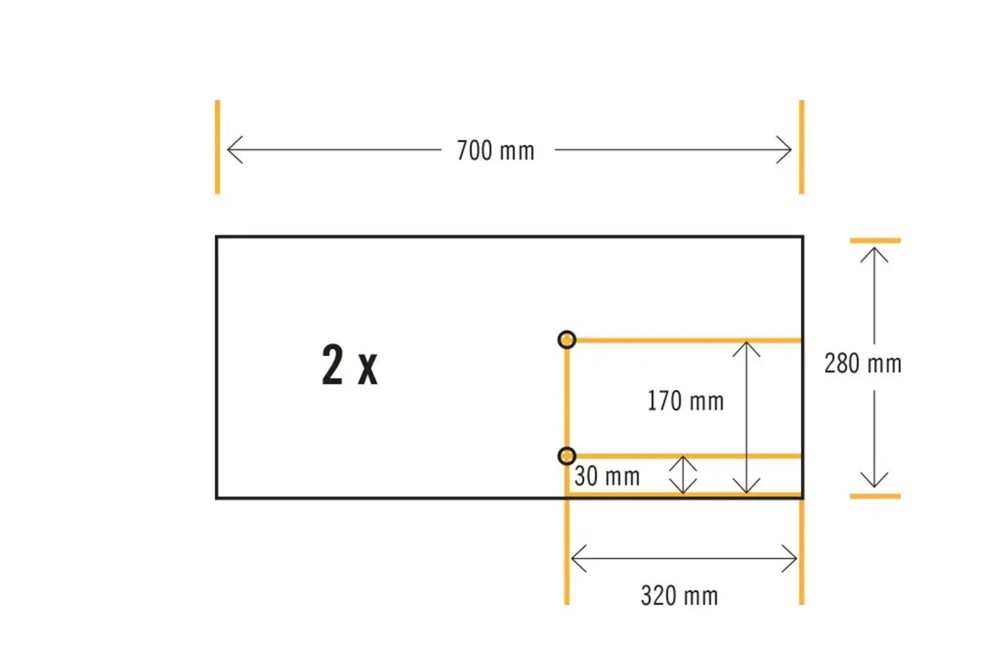

Schéma de perçage: éléments latéraux (a)

Élément latéral 1, élément latéral 3

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage: éléments latéraux (a)
48mm d'épaisseur

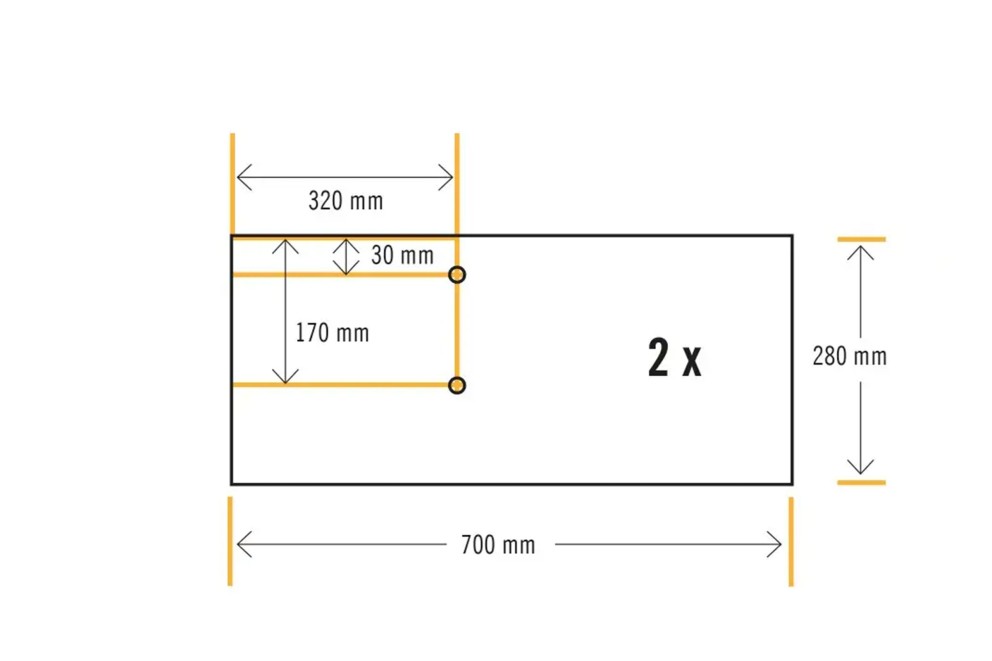

Schéma de perçage: éléments latéraux (b)

Élément latéral 2, élément latéral 4

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage: éléments latéraux (b)
48mm d’épaisseur

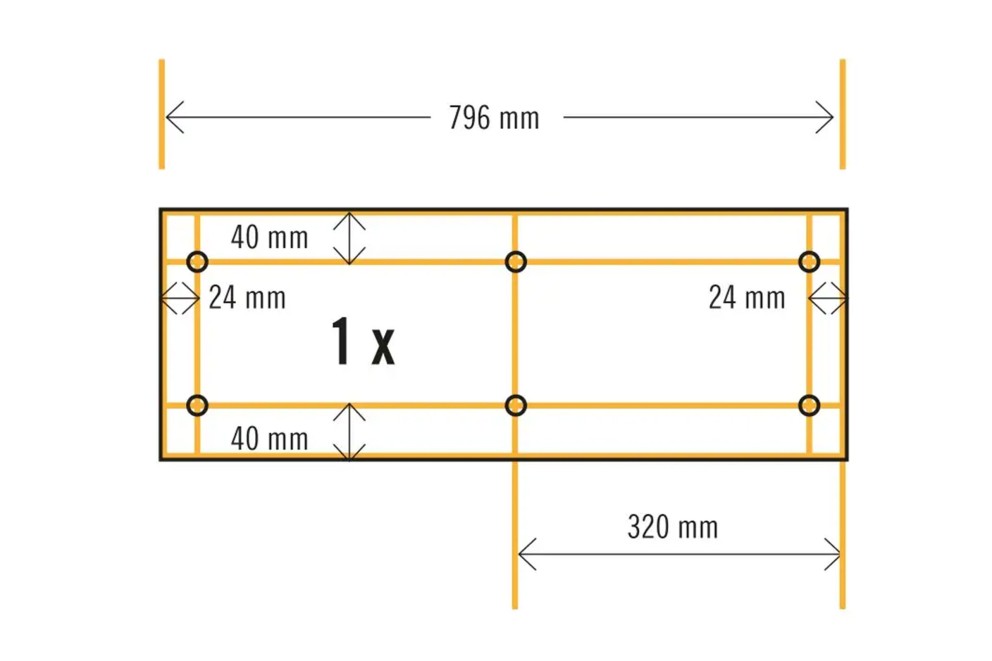

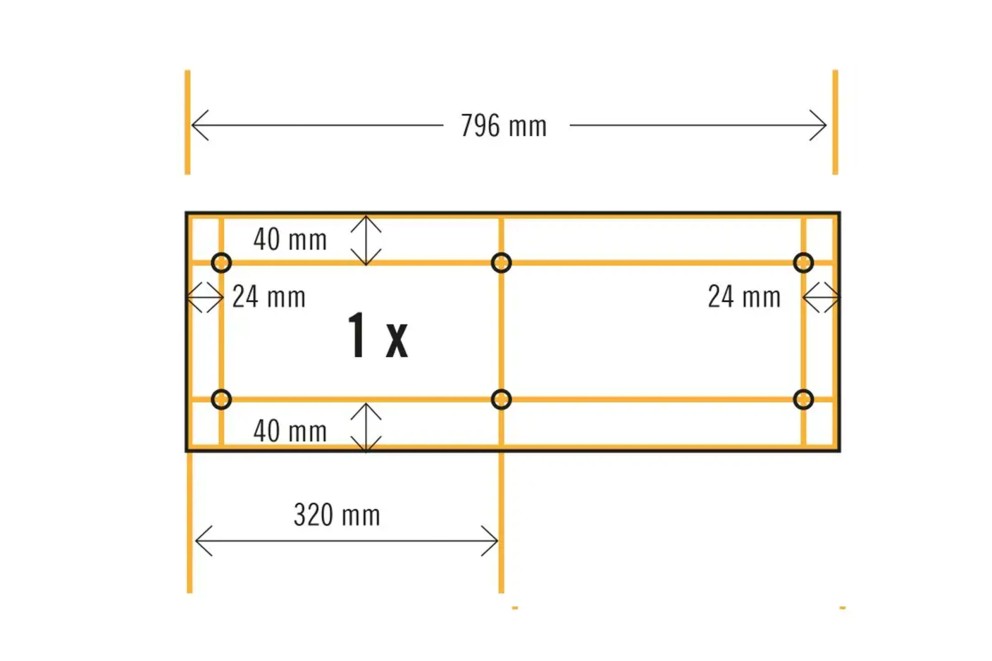

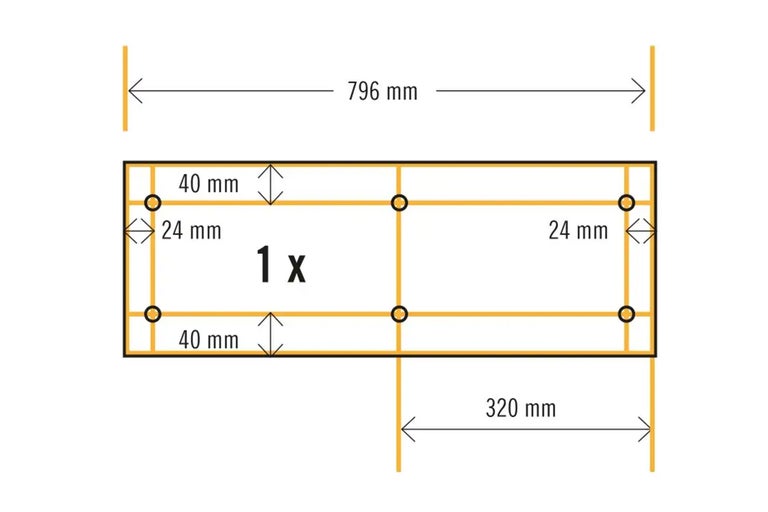

Schéma de perçage: soutien médian 1

Soutien médian 1

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage: soutien médian 1
40mm d'épaisseur

Schéma de perçage: soutien médian 2

Soutien médian 2

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage: soutien médian 2
40mm d’épaisseur

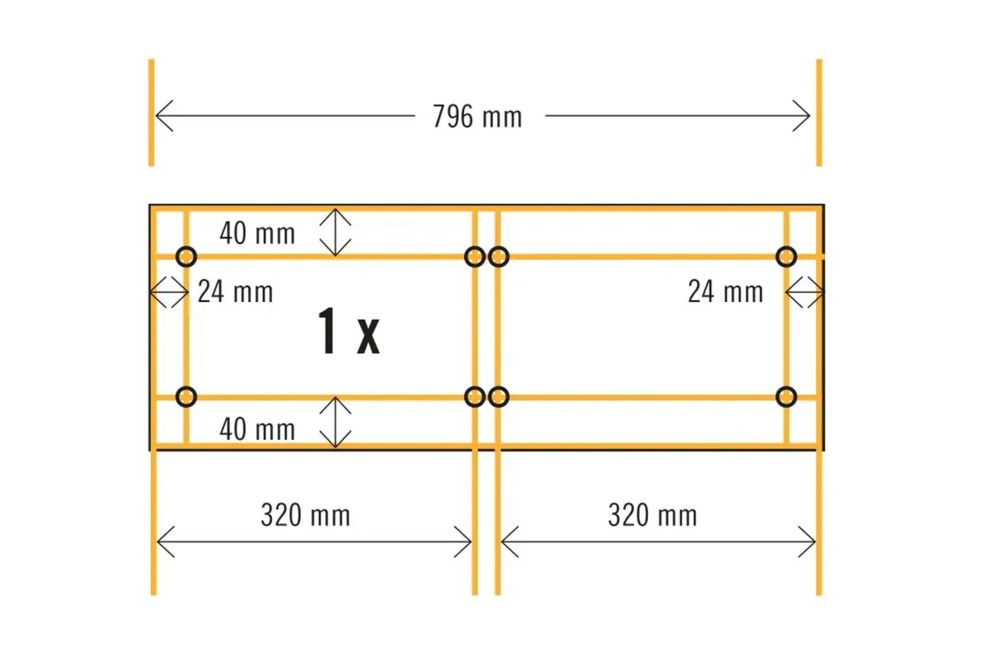

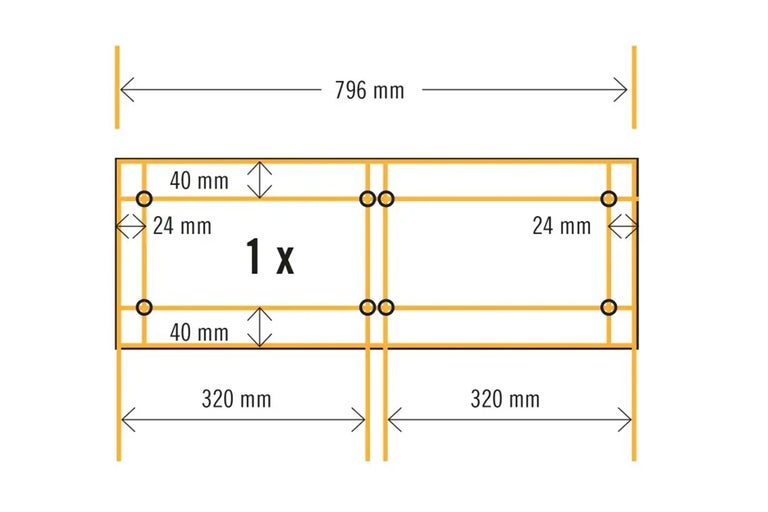

Schéma de perçage: soutien médian 3

Soutien médian 3

(pour référence, voir aussi l’illustration au début de ce manuel)

Schéma de perçage: soutien médian 3
40mm d’épaisseur

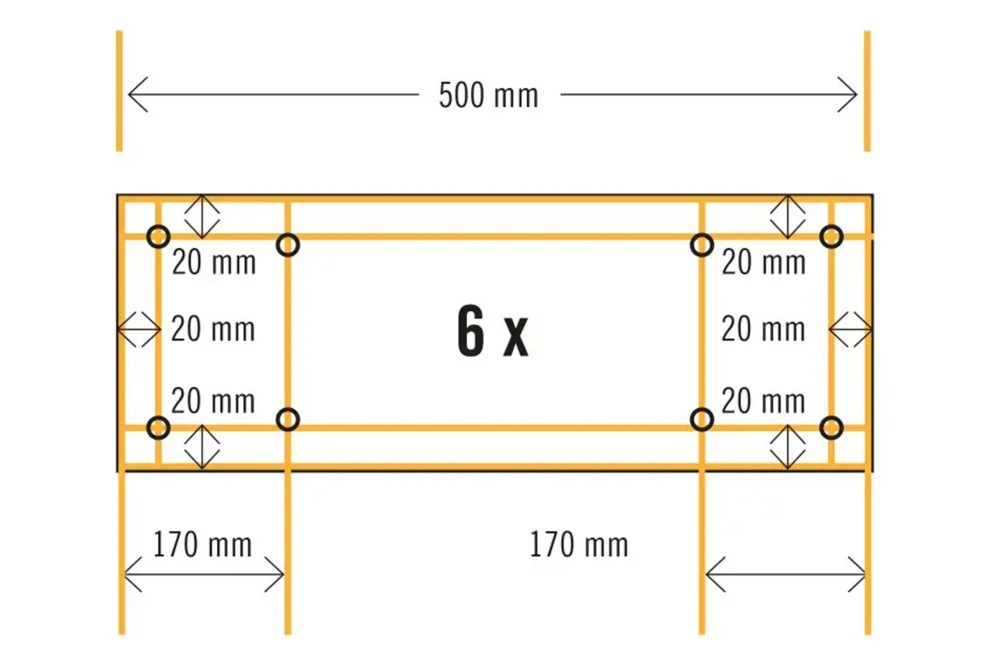

Croquis de perçage: planches de raccordement

(pour référence, voir aussi l’illustration au début de ce manuel)

Croquis de perçage: planches de raccordement
23mm d’épaisseur

Étapes de travail

Prépercer les planches de construction et les panneaux de construction

01

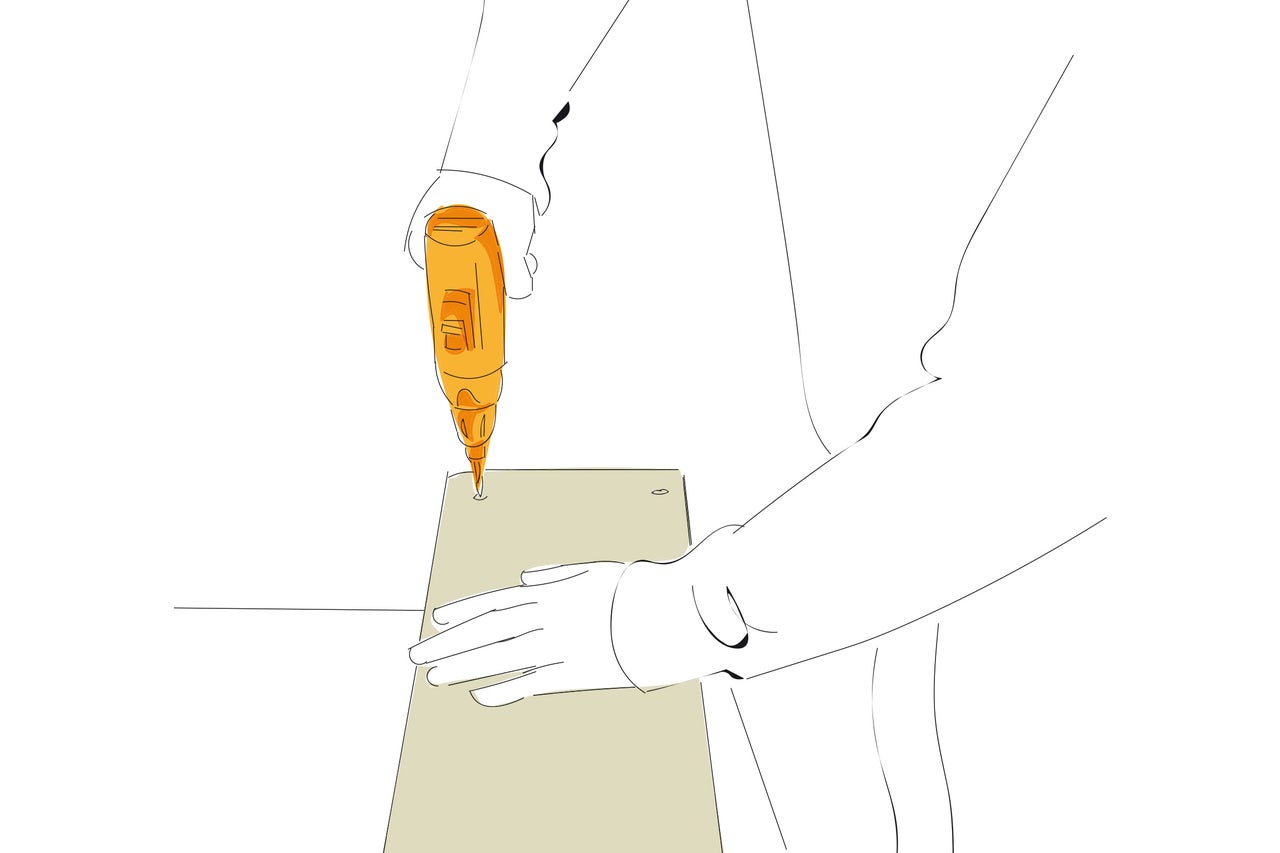

Prépercer toutes les planches de construction et panneaux de construction découpés conformément au schéma de perçage suivant avec le pré-perçage avec un foret d’amorçage.

1ère étape de travail
1ère étape de travail

Poncer les plances de construction et les panneaux de construction

02

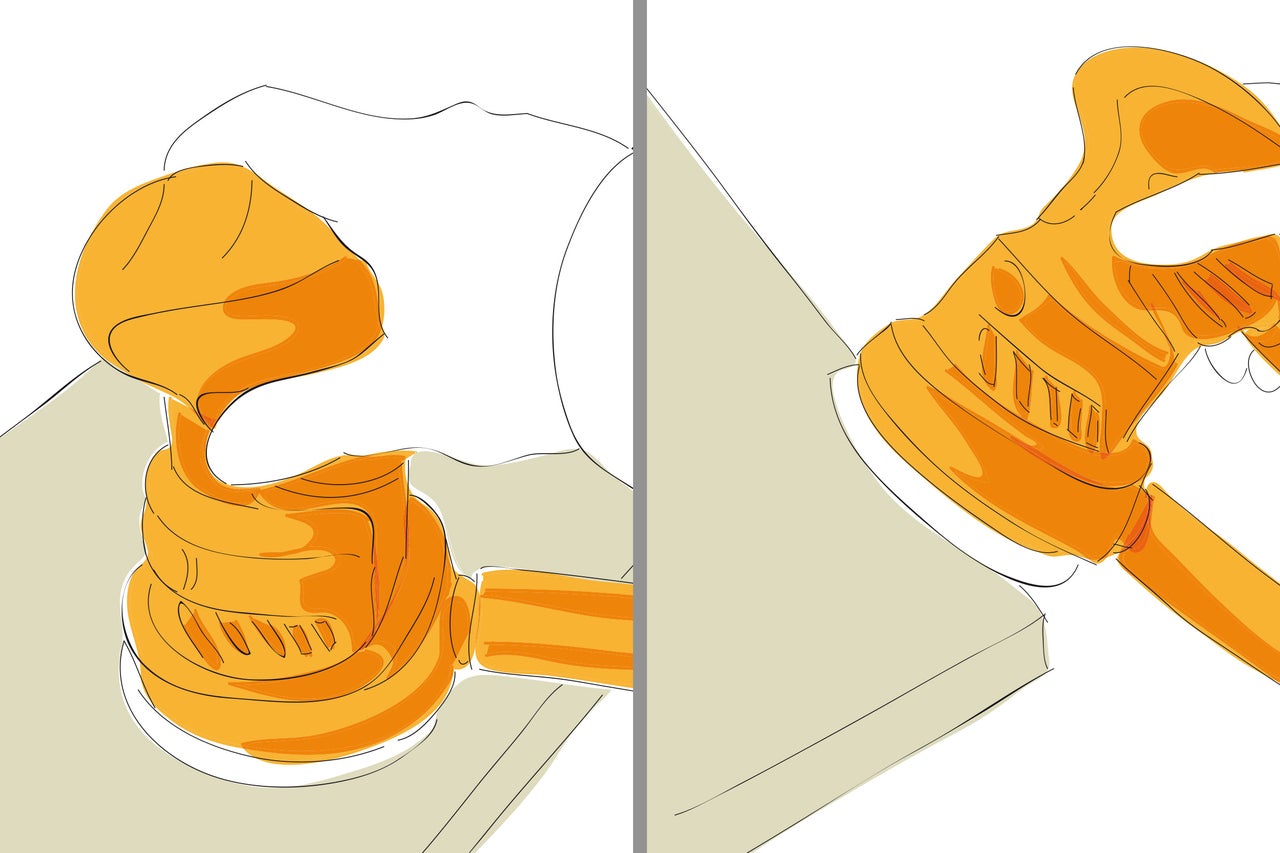

Poncer les bords et les surfaces de toutes les planches de construction et panneaux de construction avec la ponceuse excentrique jusqu’à ce que tous les endroits rugueux soient lisses et qu’il n’y ait plus de risque du fait des échardes et des copeaux.

2ème étape de travail
2ème étape de travail

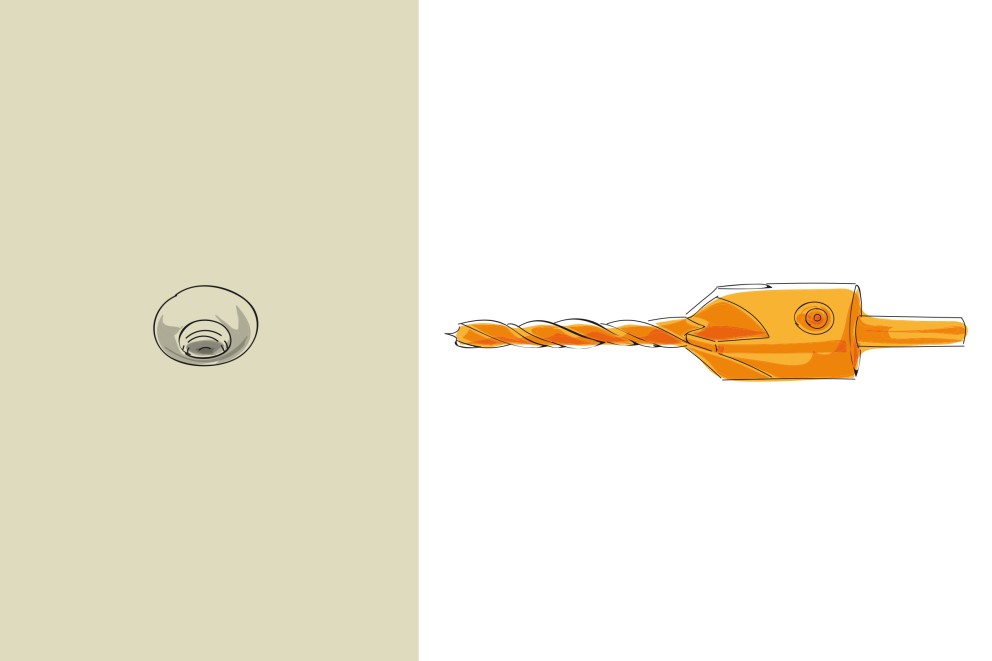

Conseil: percer

Pour percer, il est conseillé d’effectuer un pré-perçage avec un foret d’amorçage. Cela permet d’obtenir un cône à l’extrémité supérieure du trou de perçage, qui offre de la place pour la tête de vis. Ainsi, la tête de vis ne dépasse pas et tu évites les fissures dans le bois!

Conseil: percer

Découper les tuyaux

03

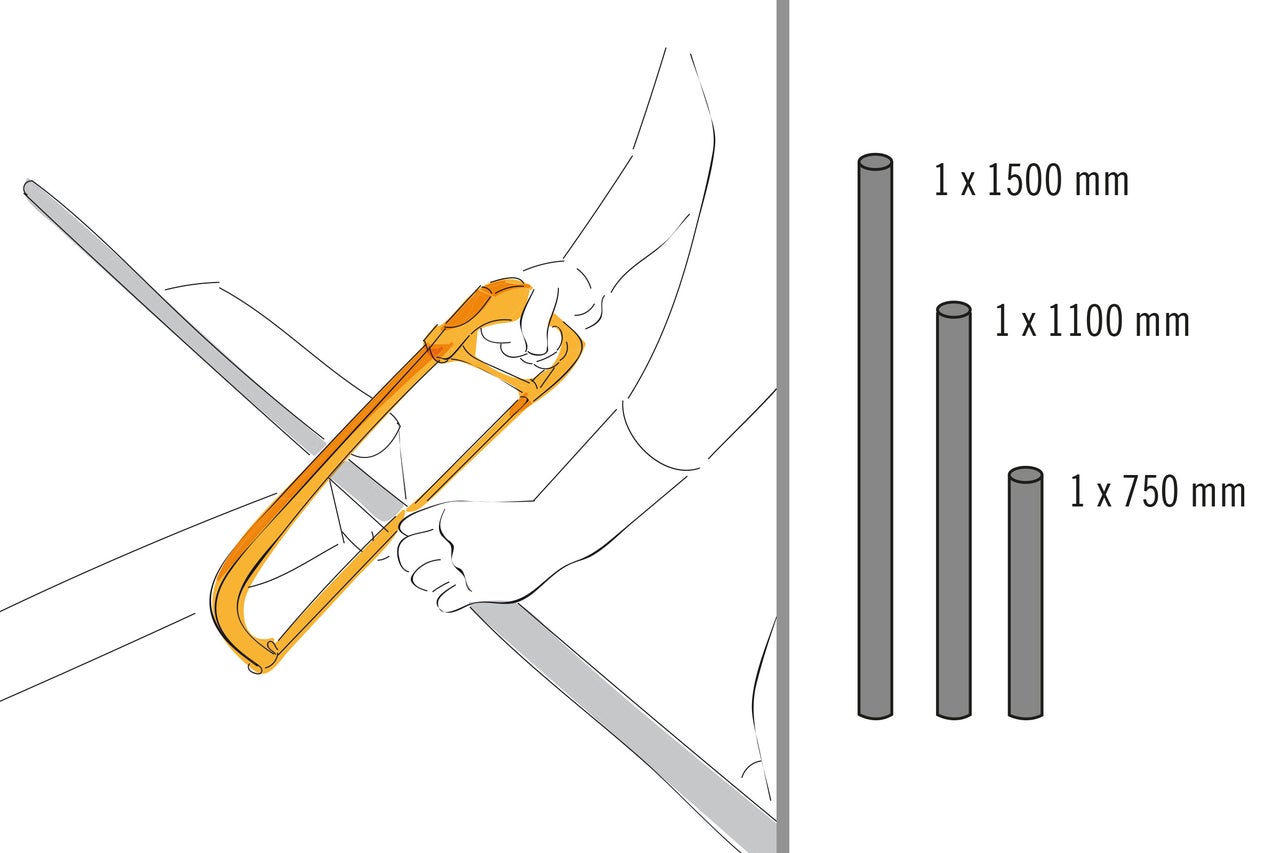

Porter des gants de protection adaptés lors des étapes de travail suivantes. Découper les tubes (2000 mm) conformément aux indications avec la scie à métaux. Ébavurer les tubes sciés à l’intérieur et à l’extérieur avec la lime mi-ronde pour éviter des blessures.

3ème étape de travail
3ème étape de travail

Visser les planches de construction

04

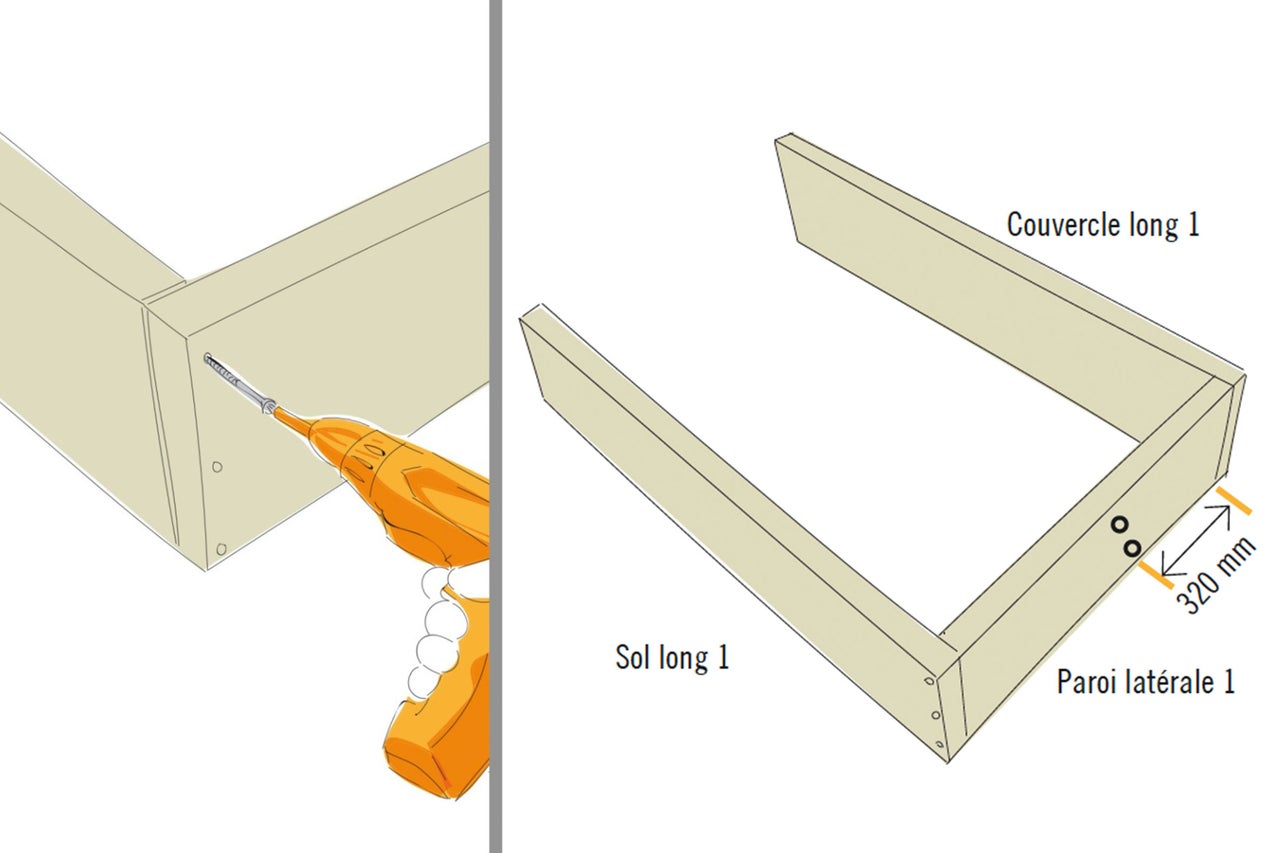

Visser le «sol long 1» et le «couvercle long 1» respectivement avec trois vis (5,0 x 80 mm) à fleur sur l’«élément latéral 1» de tous les côtés. (Pour référence, voir aussi l’illustration au début de ce manuel.)

4ème étape de travail
4ème étape de travail

Visser les planches de construction

05

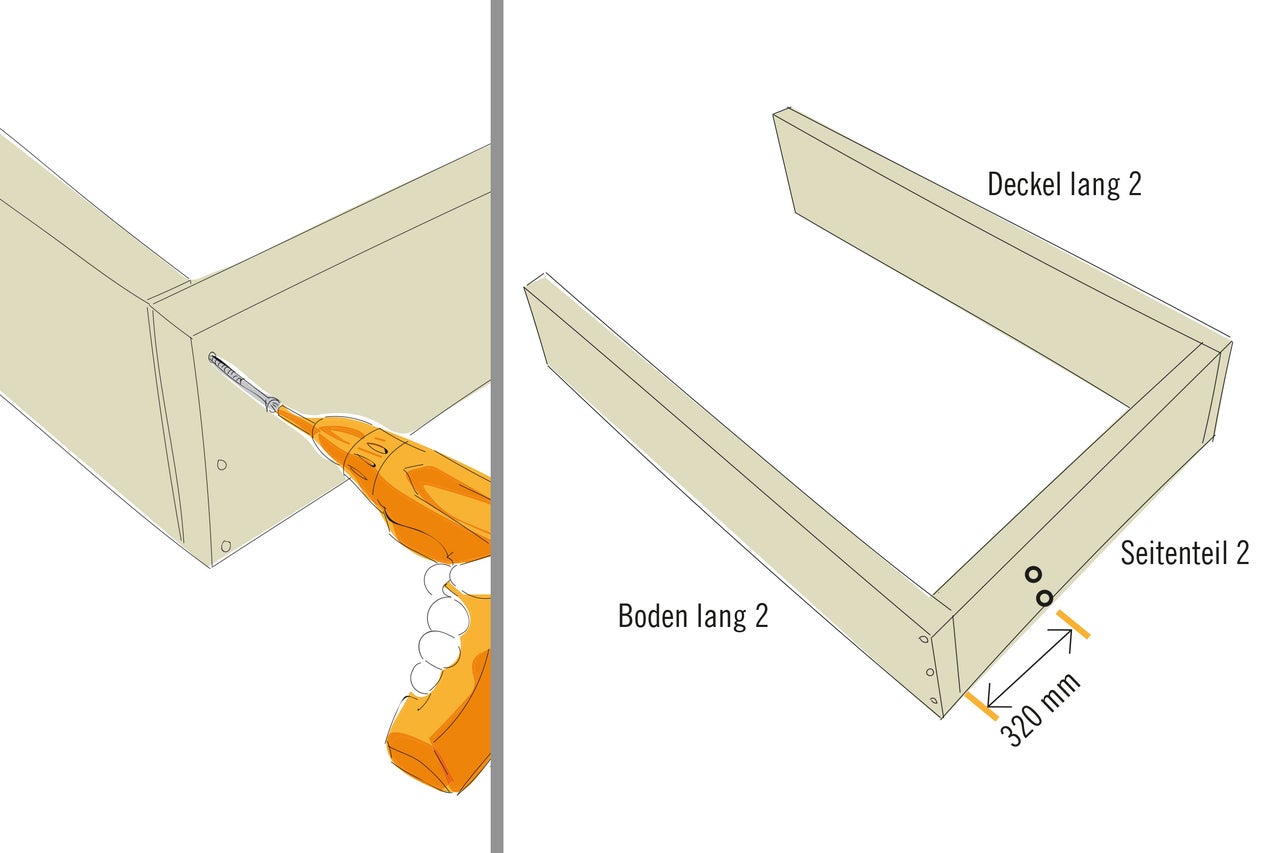

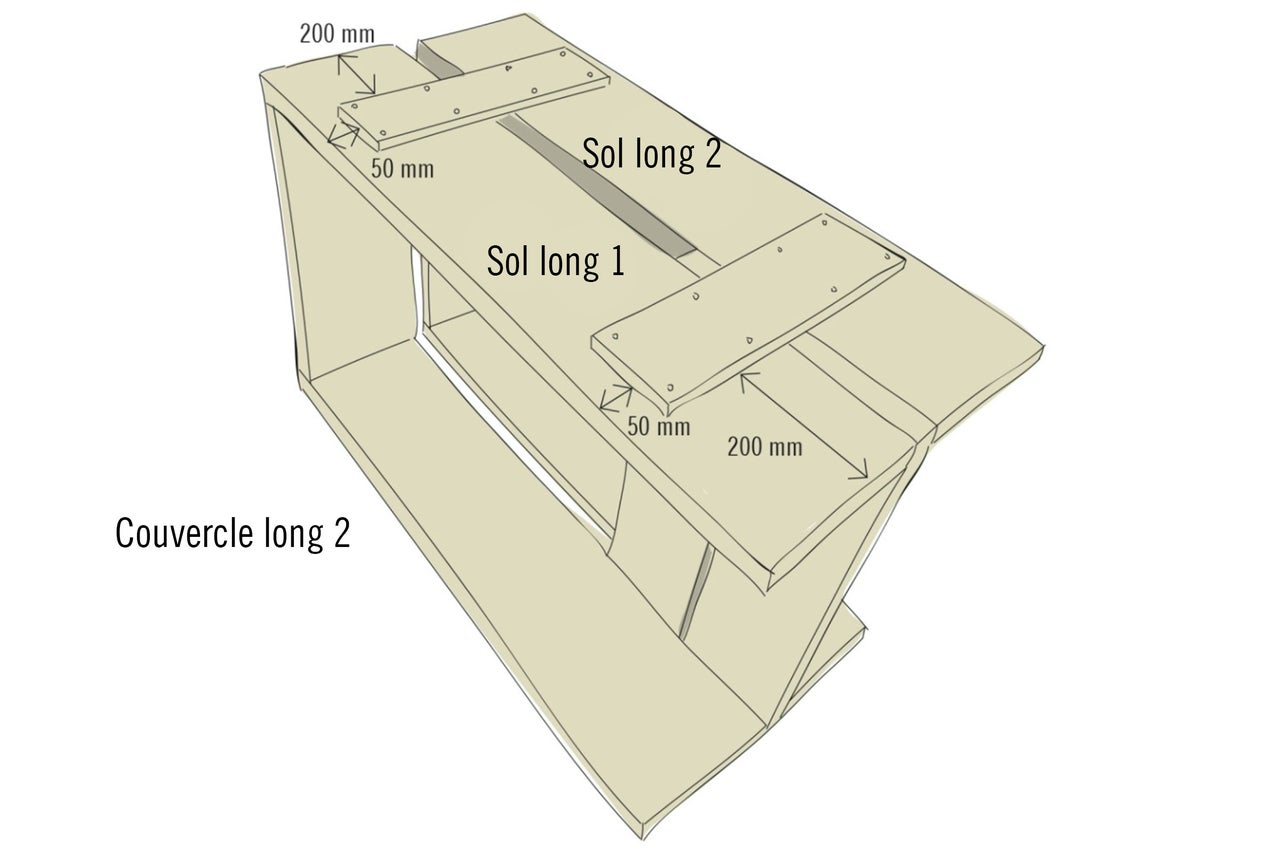

Visser le «sol long 2» et le «couvercle long 2» respectivement avec trois vis (5,0 x 80 mm) à fleur sur l’«élément latéral 2» de tous les côtés.

5ème étape de travail
5ème étape de travail

Visser les planches de construction

06

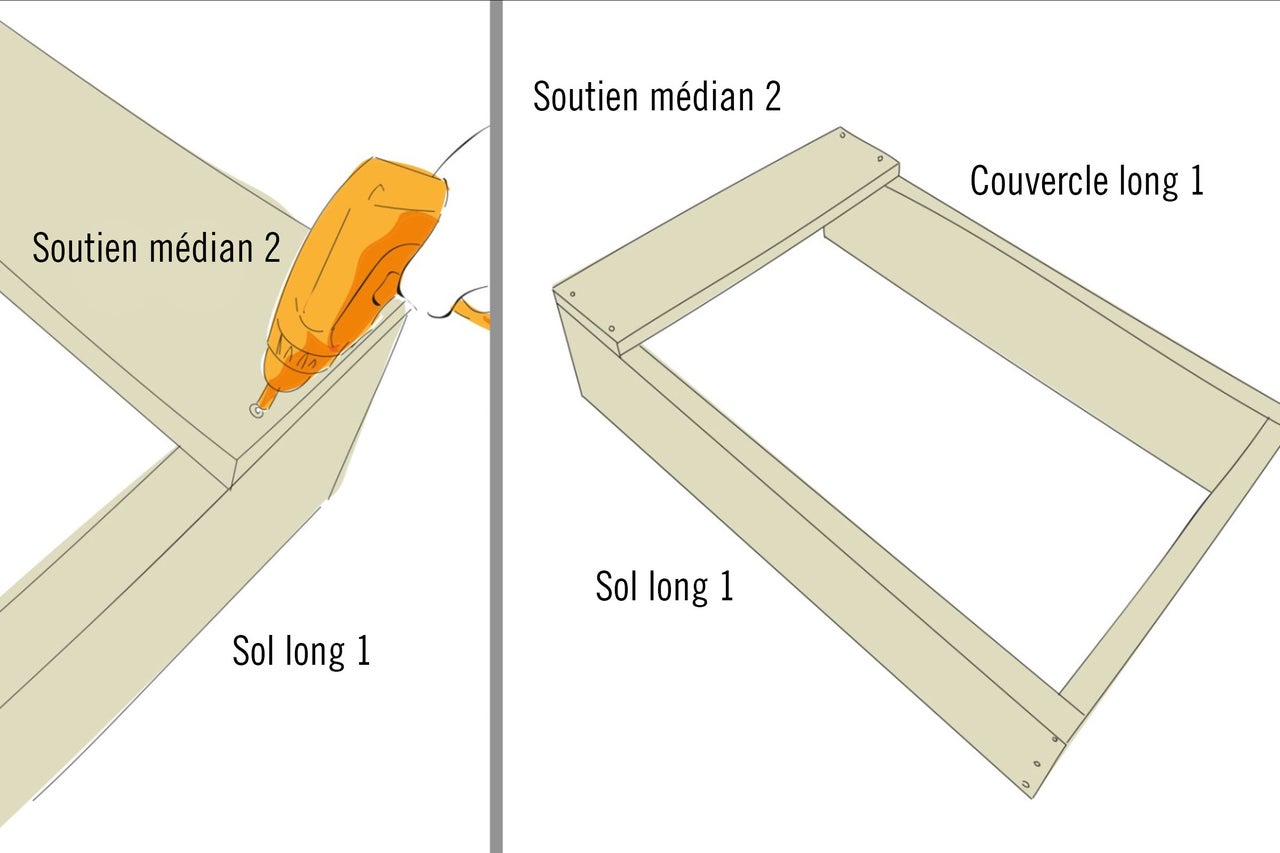

Aligner le «soutien médian 2» à fleur de tous les côtés et le visser sur les extrémités avec deux vis (5,0 x 60 mm) avec le «sol 1» et le «couvercle 1».

6ème étape de travail
6ème étape de travail

Visser les planches de construction

07

Aligner le «soutien médian 2» à l’extérieur à fleur, distance par rapport au côté ouvert: 220 mm. Puis le visser sur les extrémités avec deux vis (5,0 x 60 mm) avec le «sol 2» et le «couvercle 2».

7ème étape de travail
7ème étape de travail

Relier les modules longs avec les panneaux de construction

08

Aligner les deux modules longs à fleur de tous les côtés et positionner deux panneaux de construction selon l’illustration sur la partie inférieure des deux sols longs. Visser ensuite les deux panneaux de construction respectivement avec huit vis (5,0 x 60 mm) avec les deux sols longs.

8ème étape de travail
8ème étape de travail

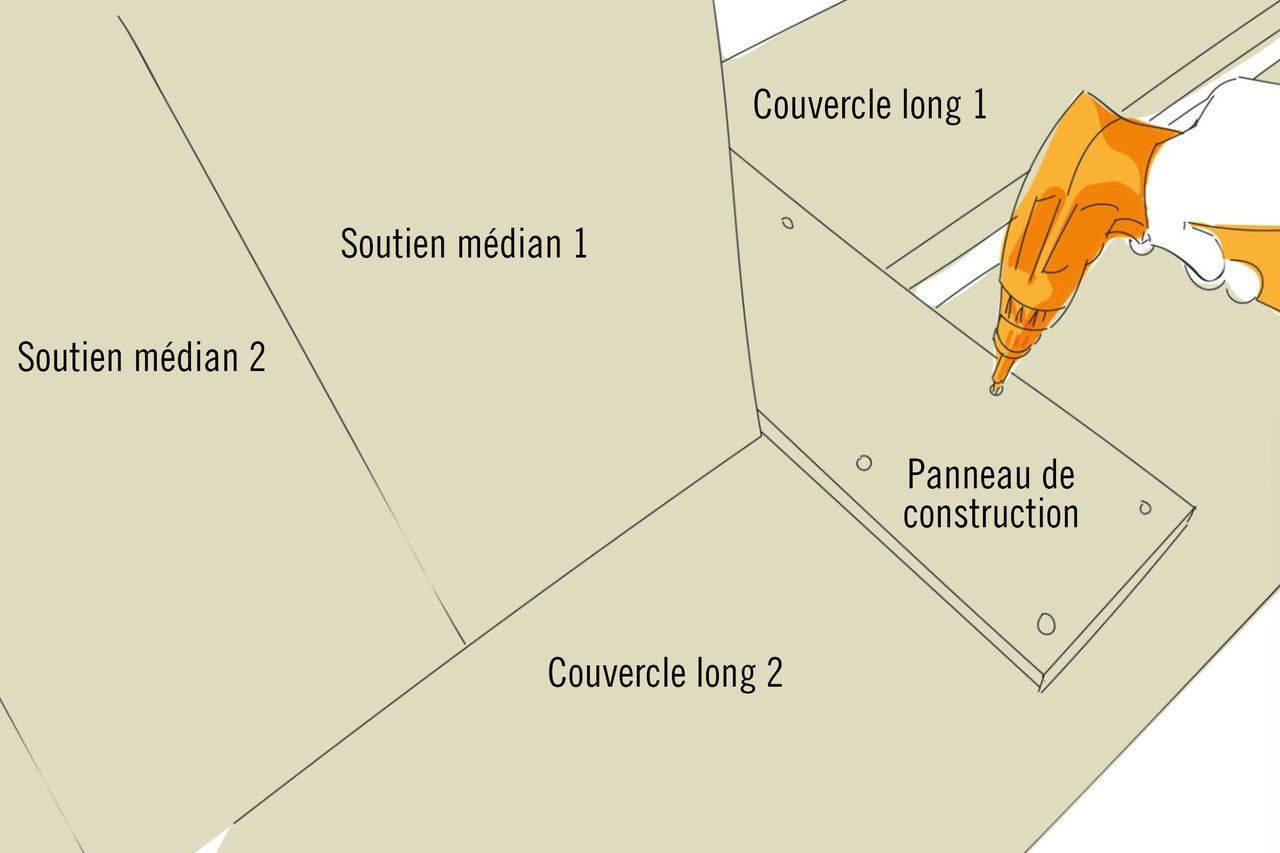

Visser le panneau de construction

09

Placer les deux modules longs sur le couvercle, en tournant la partie inférieure vers le haut. Aligner un panneau de construction comme illustré sur les parties inférieures du couvercle long et visser par le bas avec les deux couvercles longs, avec à chaque fois 4 vis (5,0 x 60 mm).

9ème étape de travail
9ème étape de travail

Installer les roulettes

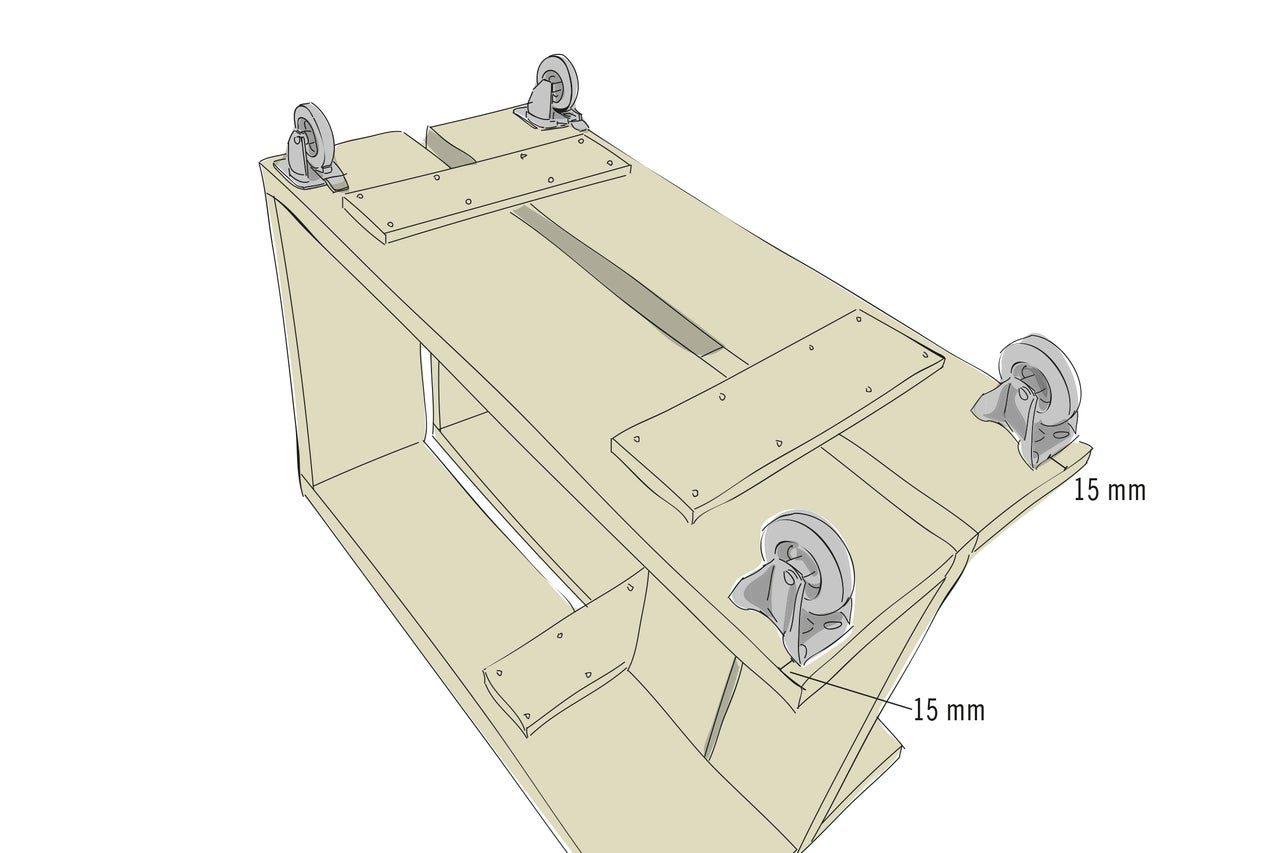

10

Laisser le module sur le couvercle, en tournant la partie inférieure vers le haut. Aligner deux roulettes d’appareils pivotantes sur le côté fermé du module et deux roulettes d’appareils fixes sur le côté ouvert du module à une distance respective de 15 mm des bords et visser respectivement avec quatre vis (5,0 x 35 mm).

10ème étape de travail
10ème étape de travail

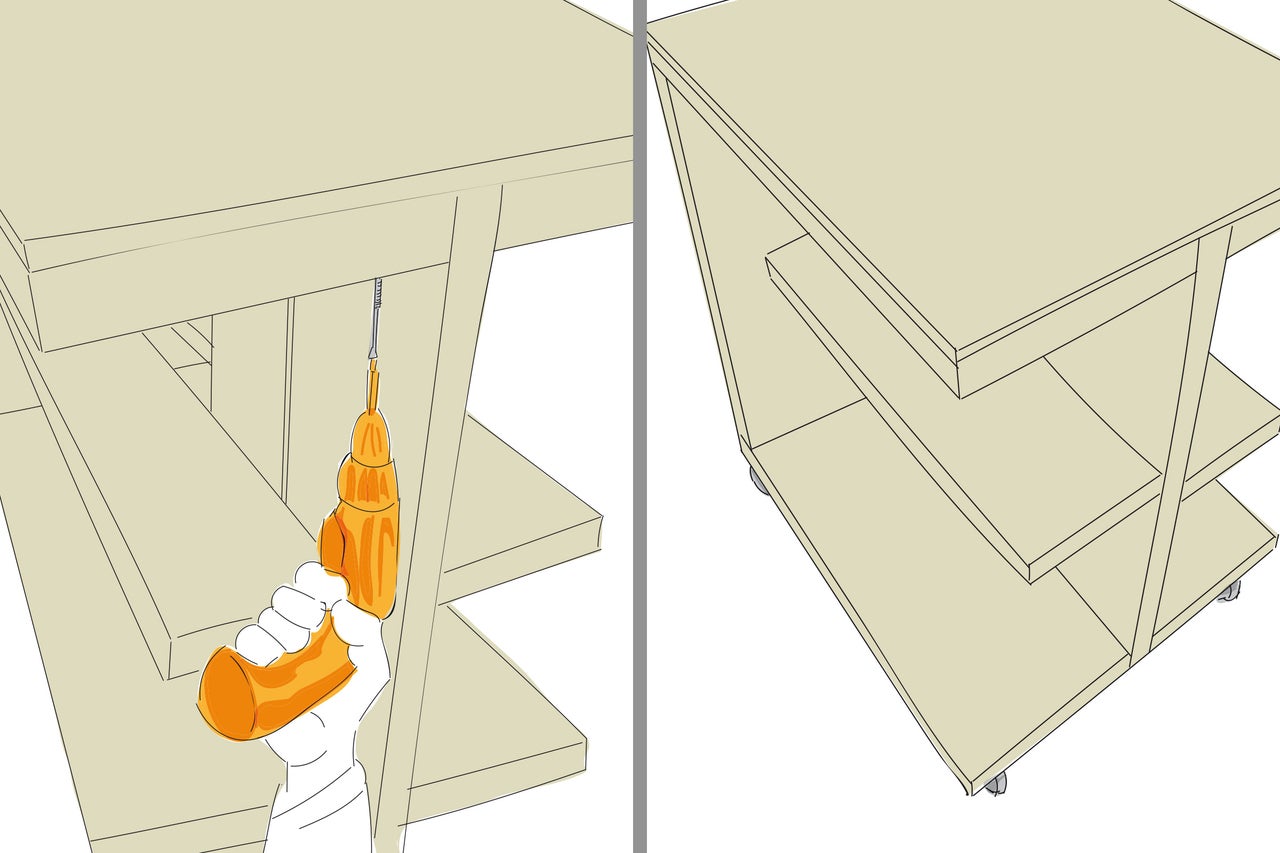

Visser les planches de construction

11

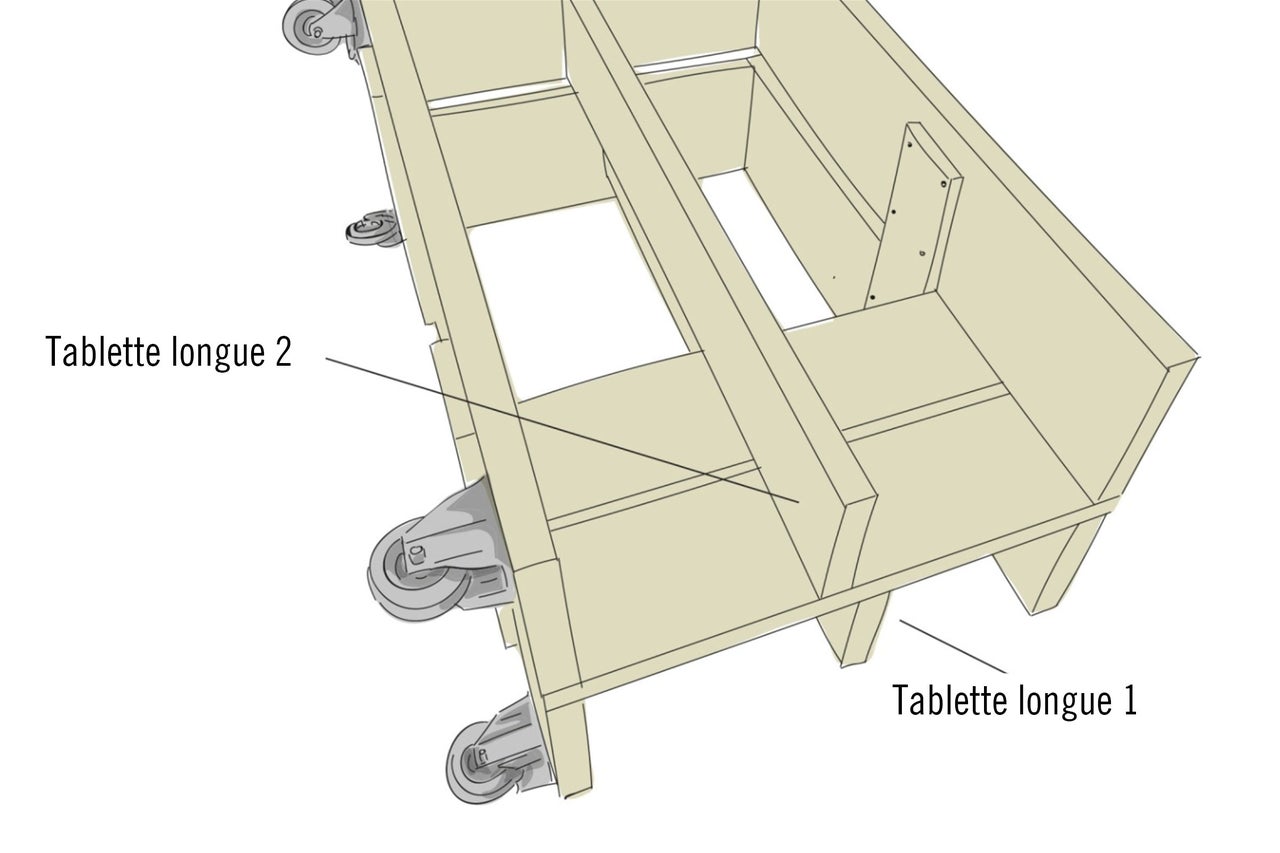

Visser la «tablette longue 1» respectivement avec deux vis (5,0 x 80 mm) sur le «soutien médian 1» et le «soutien médian 2» et avec deux vis (5,0 x 80 mm) sur l’«élément latéral 1». Répéter cette étape avec la «tablette longue 2» de l’autre côté.

11ème étape de travail
11ème étape de travail

Prépercer les planches de construction

12

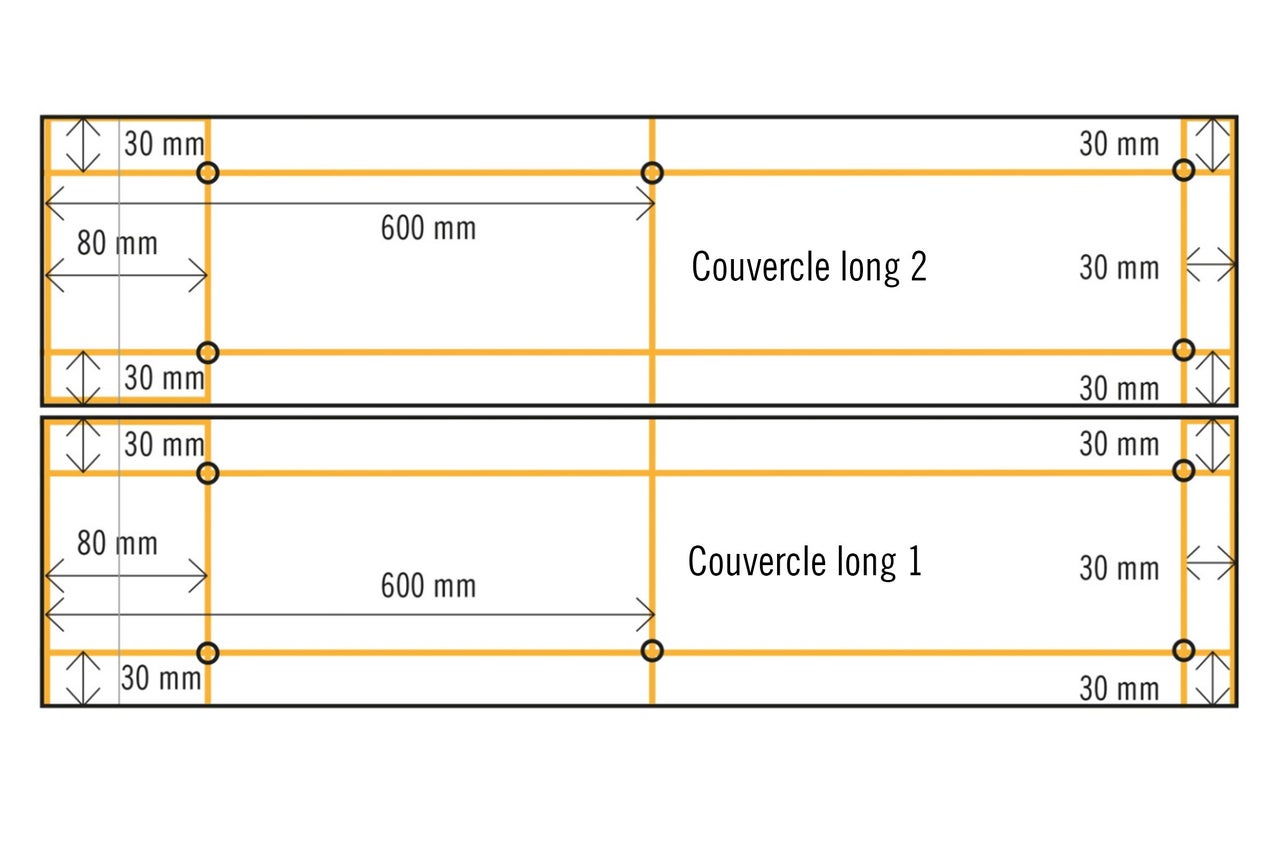

Il faut alors préparer le vissage de la grande plaque de sérigraphie sur la partie supérieure du grand module: pour cela, pré-percer le «couvercle long 1» et le «couvercle long 2» selon les schémas de perçage avec le «pré-perçage à foret d’amorçage».

12ème étape de travail
12ème étape de travail

Visser la plaque de sérigraphie

13

Aligner la grande plaque de sérigraphie (600 x 1200 mm) à fleur de tous les côtés sur le dessus et visser par le bas avec dix vis (5,0 x 60 mm) sur le couvercle.

13ème étape de travail
13ème étape de travail

Visser les planches de construction

14

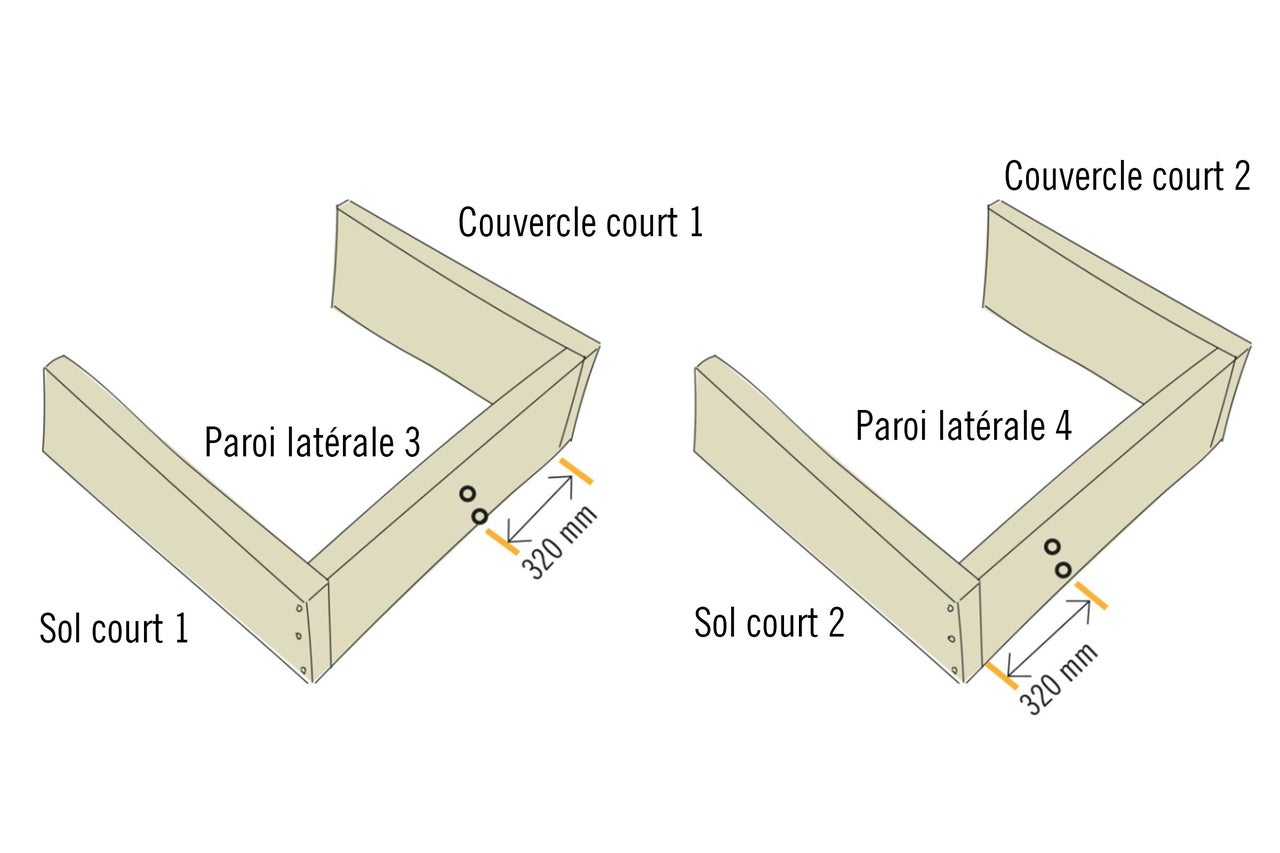

Et maintenant passons à la construction de la deuxième partie de la cuisine: visser à fleur de tous les côtés le «sol court 1» et le «couvercle court 1» respectivement avec trois vis (5,0 x 80 mm) sur l’«élément latéral 3». Visser de la même manière le «sol court 2» et le «couvercle court 2» avec l’«élément latéral 4».

14ème étape de travail
14ème étape de travail

Visser la planche de construction

15

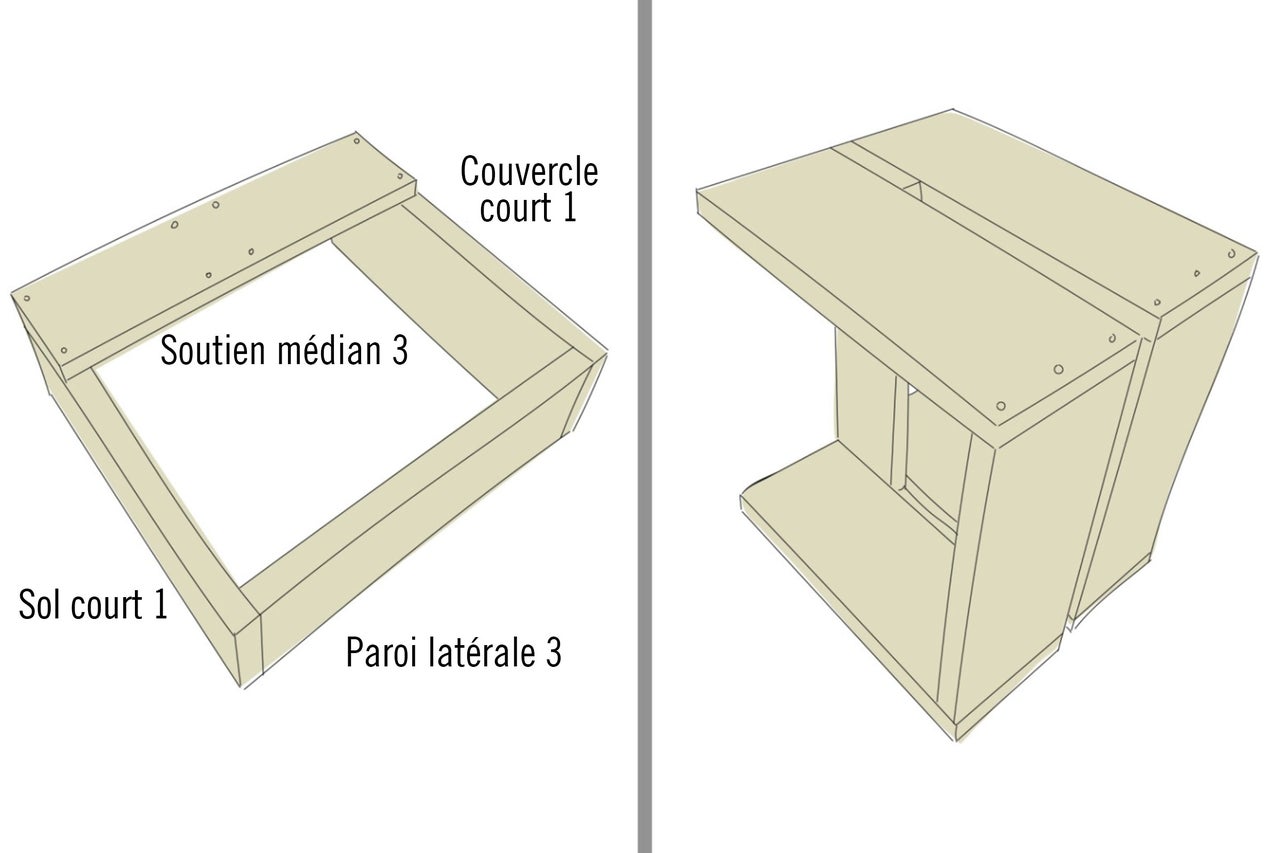

Visser le «soutien médian 3» avec deux vis (5,0 x 60 mm) sur le «couvercle court 1» et le «sol court 1». Aligner ensuite le deuxième module court à fleur de tous les côtés sur le premier module court.

15ème étape de travail
15ème étape de travail

Visser trois panneaux de construction

16

Aligner deux panneaux de coffrage sur la partie inférieure de l’élément court selon le schéma et visser respectivement avec huit vis (5,0 x 60 mm). Visser un autre panneau de coffrage avec huit vis (5,0 x 60 mm) par le bas au centre avec le couvercle, directement contre le «soutien médian 3».

16ème étape de travail
16ème étape de travail

Visser les planches de construction et installer les roulettes

17

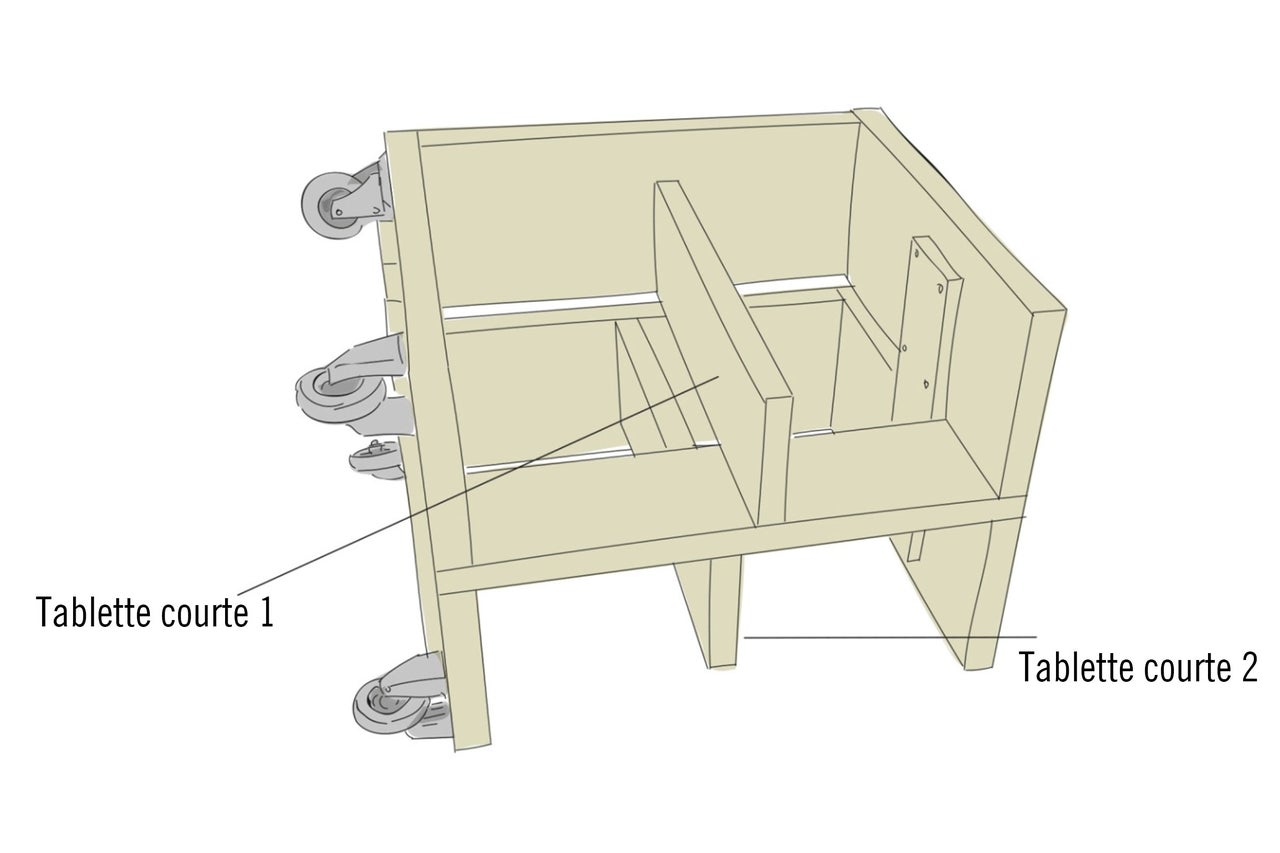

Visser la «tablette courte 1» avec deux vis (5,0 x 80 mm) sur le «soutien médian 3» et avec deux vis (5,0 x 80 mm) sur l’«élément latéral 3». Répéter cette étape avec la «tablette courte 2» sur l’«élément latéral 4» et le «soutien médian 3». Installer ensuite également les roues sur le module court, répéter pour cela l’étape 10 avec le module court et les quatre roulettes restantes.

17ème étape de travail
17ème étape de travail

Prépercer les planches de construction

18

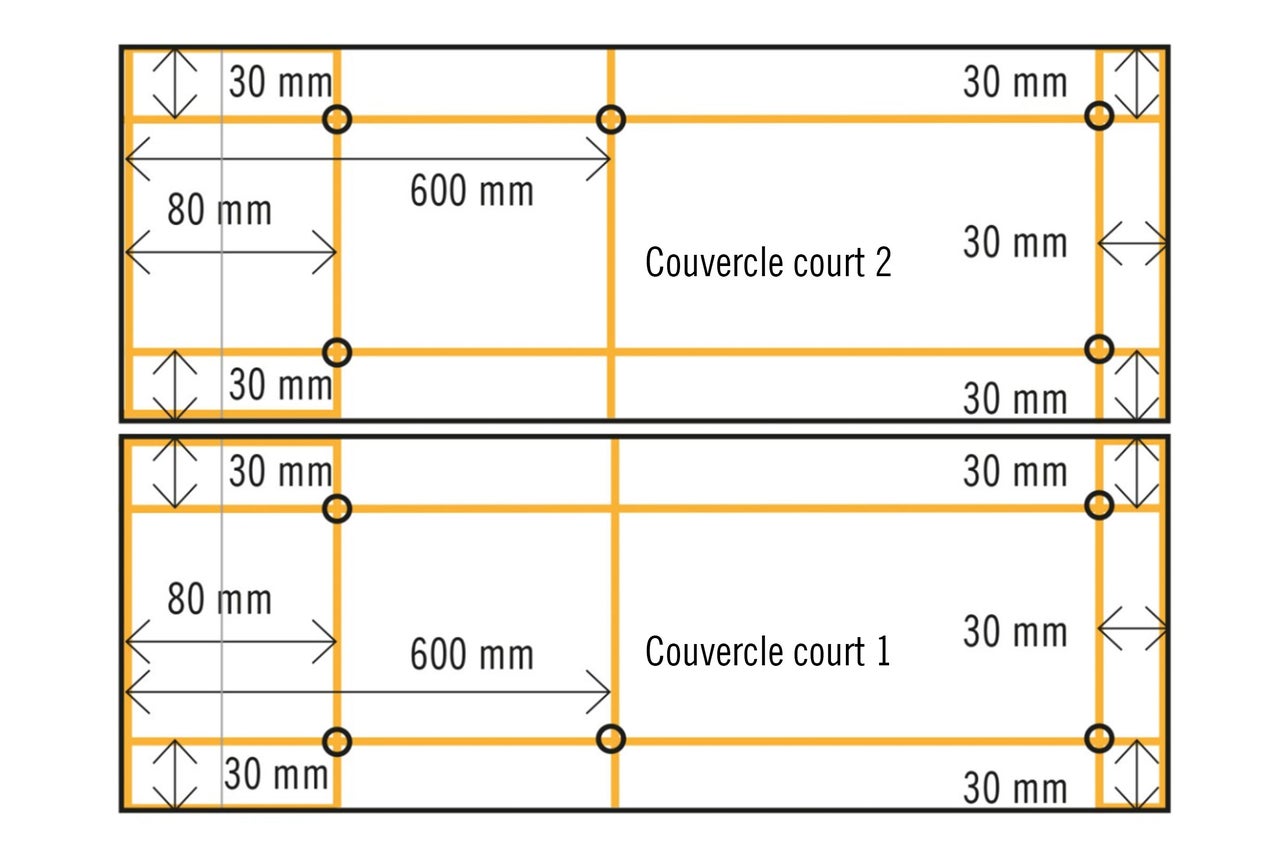

Il faut alors préparer le vissage de la petite plaque de sérigraphie sur la partie supérieure du petit module: pour cela, pré-percer le «couvercle court 1» et le «couvercle court 2» selon les schémas de perçage avec le «pré-perçage à foret d’amorçage» par le bas.

18ème étape de travail
18ème étape de travail

Visser la plaque de sérigraphie

19

Aligner la petite plaque de sérigraphie (600 x 700 mm) à fleur de tous les côtés sur le dessus et visser par le bas avec dix vis (5,0 x 60 mm) sur le couvercle.

19ème étape de travail
19ème étape de travail

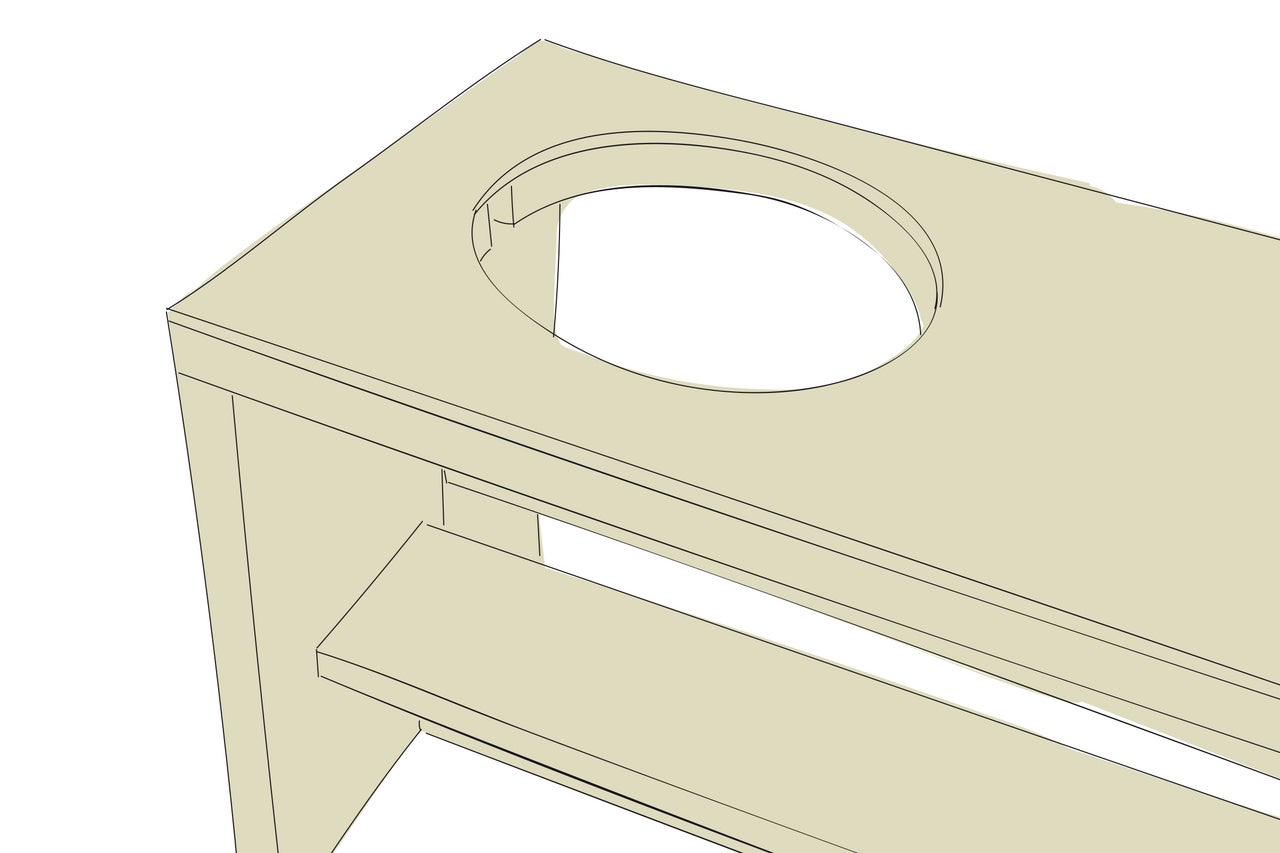

Découper l'ouverture de l'évier

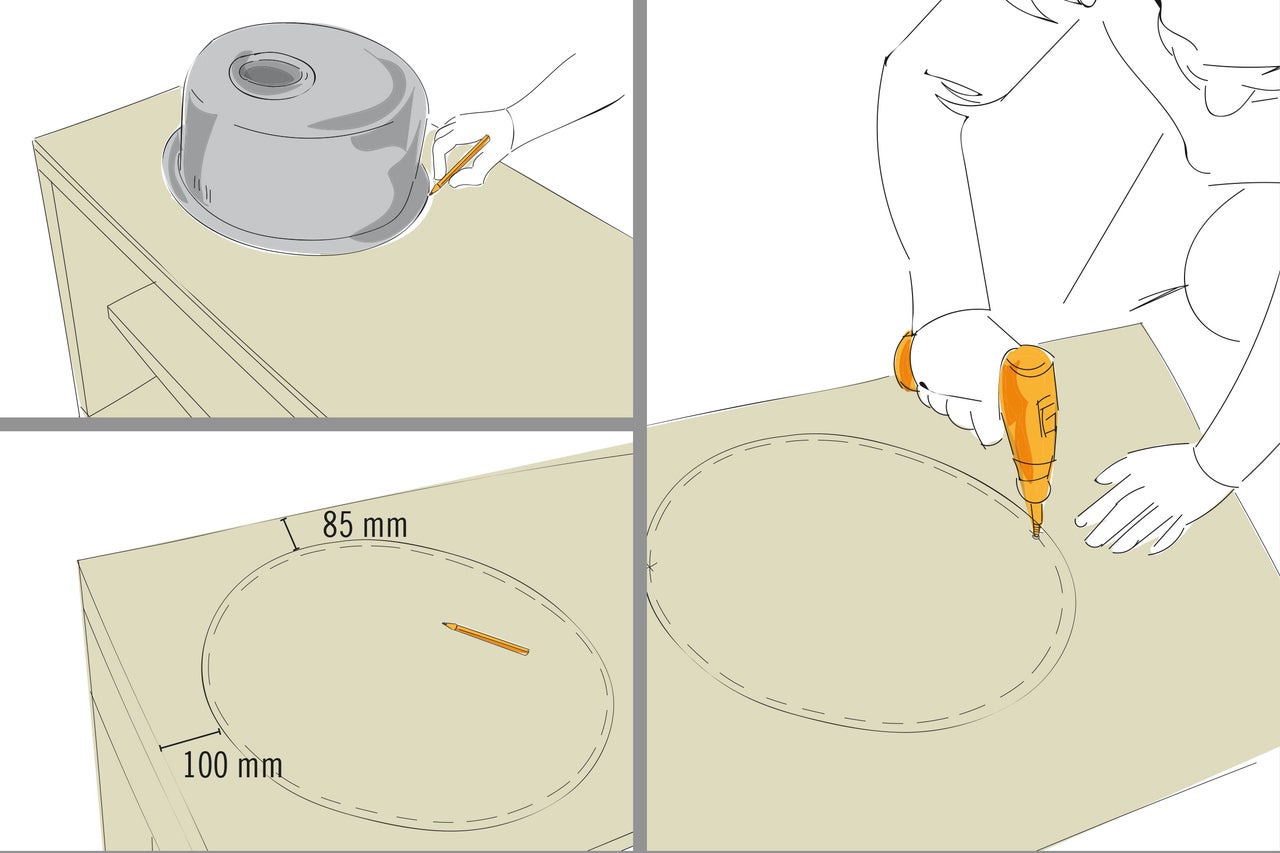

20

Aligner l’évier selon le schéma sur la plaque de sérigraphie et marquer le pourtour avec un crayon. Tracer un deuxième cercle dans le premier cercle à une distance de 10 mm. Percer ensuite deux trous à l’intérieur du petit cercle avec la perceuse. La lame de la scie sauteuse sera insérée ultérieurement dans ces trous.

20ème étape de travail
20ème étape de travail

Scier l'ouverture de l'évier

21

Scier ensuite le petit cercle intérieur avec la scie sauteuse. Pour cela, insérer la lame de la scie sauteuse dans les trous prépercés à l’intérieur du petit cercle et scier le long de la ligne. Après avoir scié, enrouler le papier abrasif autour d’un bloc de ponçage et poncer les bords, jusqu’à ce que tous les endroits rugueux soient lisses.

21ème étape de travail
21ème étape de travail

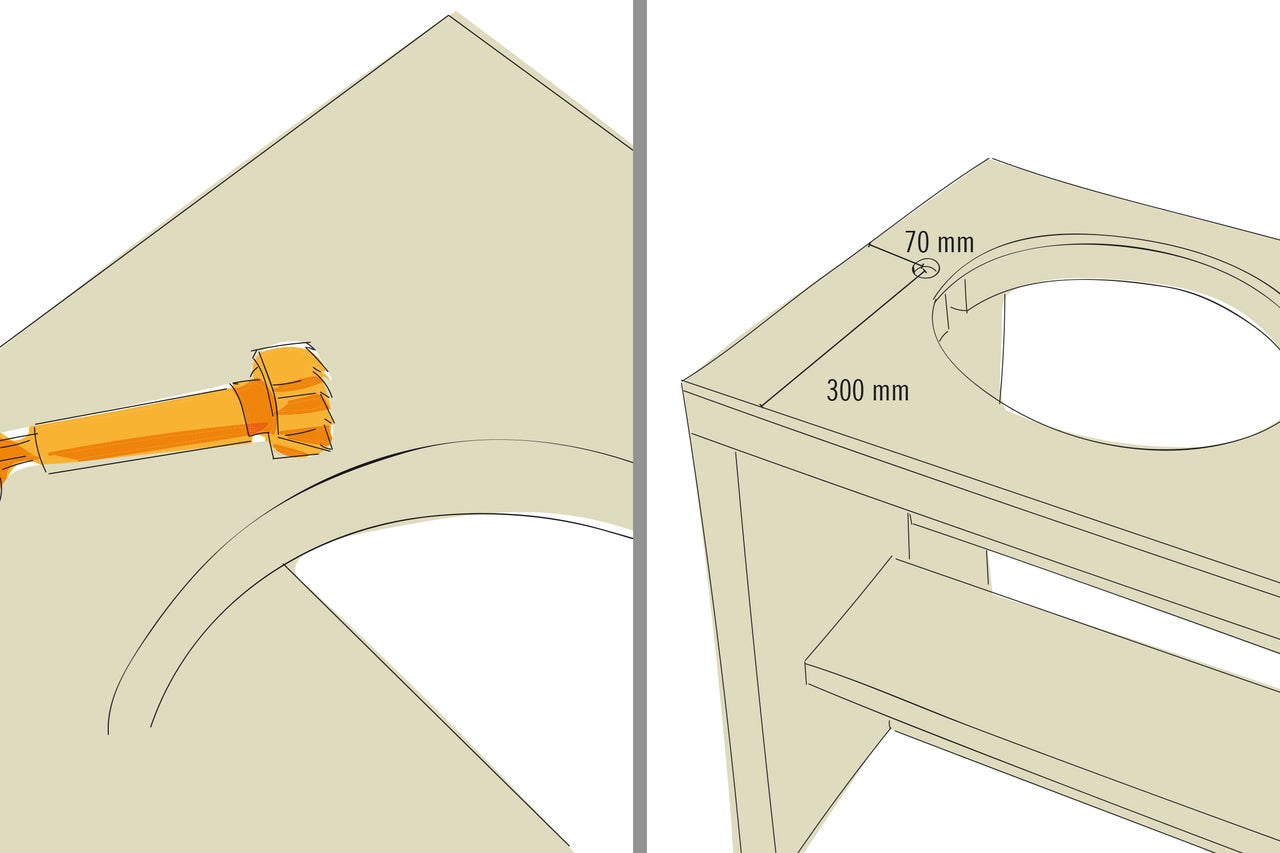

Percer le trou robinetterie

22

Percer la découpe pour la robinetterie de cuisine dans la plaque de sérigraphie avec la mèche Forstner selon le schéma. Poncer le trou de perçage avec du papier abrasif. Enlever ensuite la poussière de la découpe de l’évier et nettoyer l’évier - Il ne doit comporter ni poussière ni graisse.

22ème étape de travail
22ème étape de travail

Installer l’évier

23

Appliquer du silicone sur le bord de l’évier et installer l’évier. Installer la robinetterie de cuisine et installer la garniture de vidage de l’évier.

23ème étape de travail
23ème étape de travail

Fixer les garnitures

24

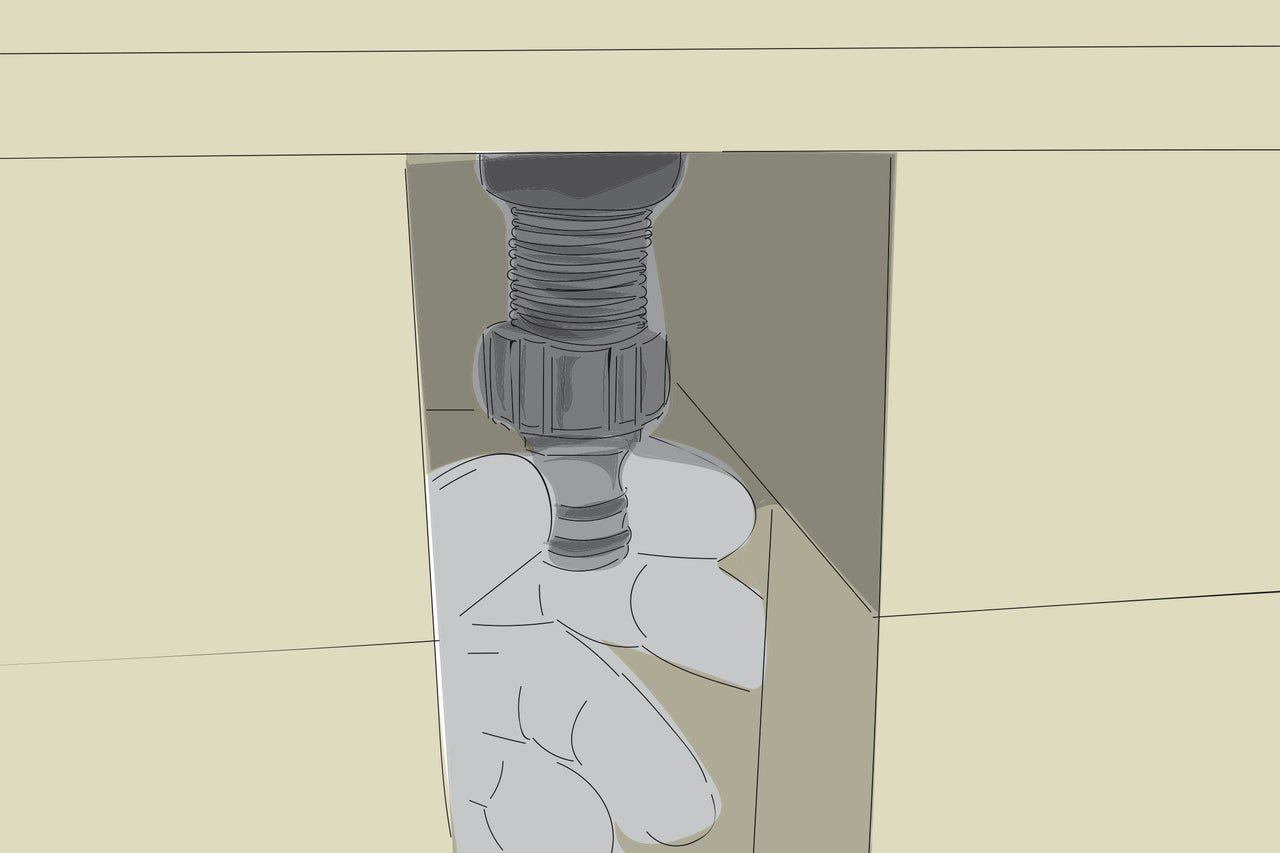

Visser le raccord de robinet par le bas sur la robinetterie de cuisine et fixer un tuyau d’arrosage pour l’alimentation en eau. ATTENTION: en fonction des matériaux de raccordement utilisés (comme un tuyau d’arrosage par exemple), l’eau du robinet n’est pas potable. Tu trouveras des tuyaux d’eau potable et des accessoires assortis dans la boutique en ligne HORNBACH si nécessaire.

24ème étape de travail
24ème étape de travail

Visser la bague de fixation

25

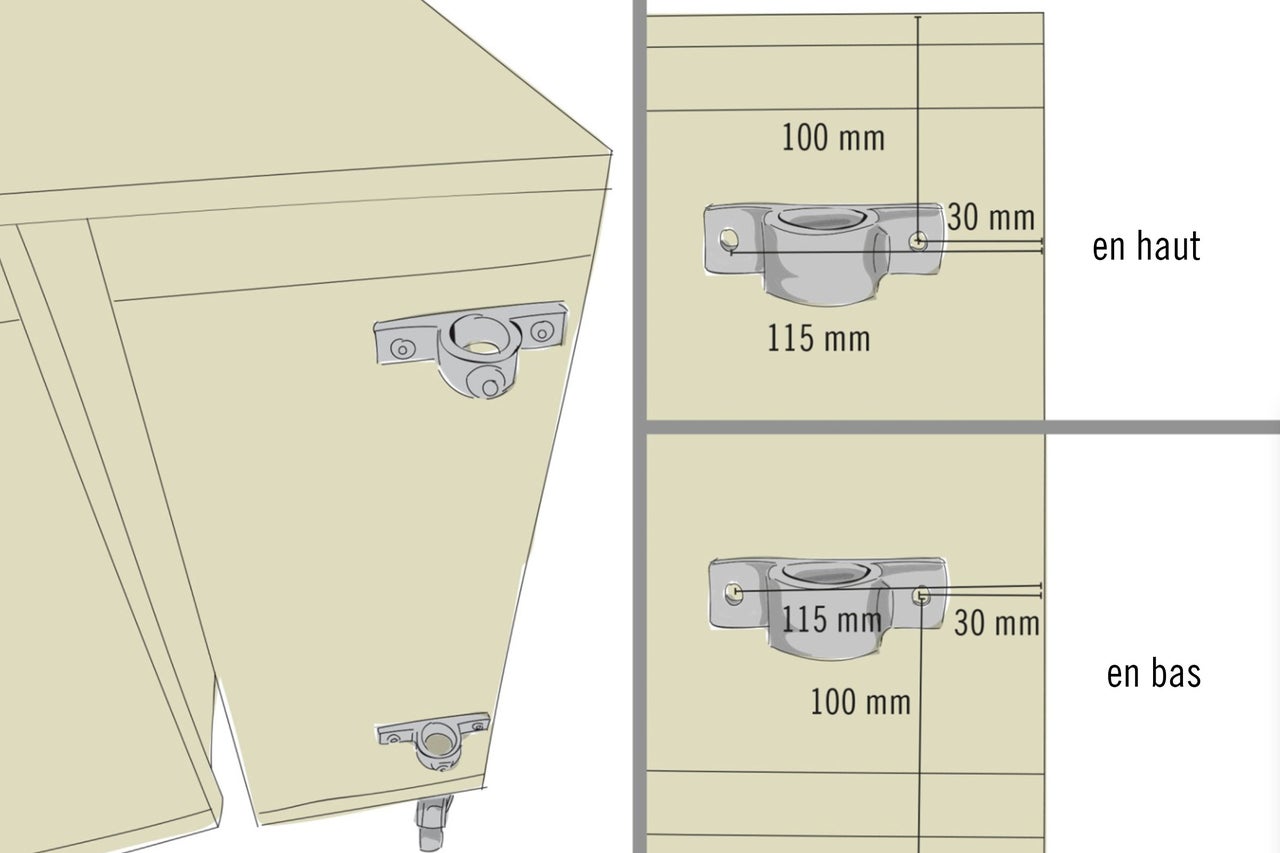

Fixer la bague de fixation selon le schéma sur l’«élément latéral 2» respectivement avec deux vis (5,0 x 35 mm).

25ème étape de travail
25ème étape de travail

Installer les tuyaux

26

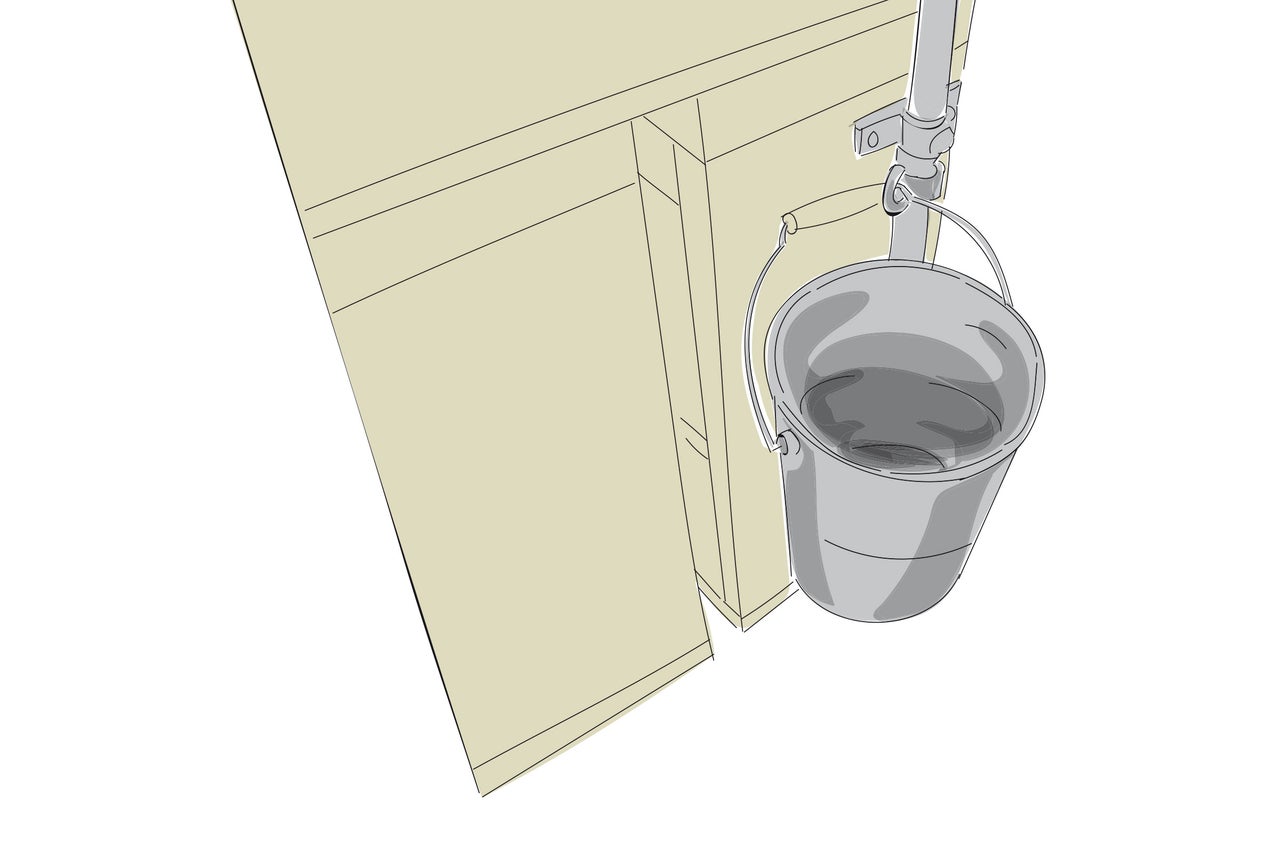

Passer le tuyau (1500 mm) par la bague de fixation supérieure, enficher le crochet pour le seau à cendres sur le tuyau et passer ensuite le tuyau dans la bague inférieure. Serrer ensuite le tuyau avec les bagues et les crochets à l’aide de la clé à six pans BUILDIFY. Pour finir, enfoncer le capuchon avec le marteau dans le tuyau sur l’extrémité inférieure du tuyau (1500 mm). Placer la tringle d’armoire comme crochet à serviette à l’emplacement souhaité avec deux vis (5,0 x 35 mm).

26ème étape de travail
26ème étape de travail

Installer les tuyaux

27

Visser le socle selon le schéma avec quatre vis (5,0 x 35 mm) sur la plaque de sérigraphie. Connecter les tubes (1100 mm et 750 mm) avec une pièce angulaire et serrer légèrement les vis avec la clé à six pans BUILDIFY. Placer autant de crochets que souhaité sur le tuyau supérieur, par ex. pour la lampe à LED. Enficher et serrer alors légèrement la deuxième pièce angulaire sur le tuyau (1100 mm). Enficher l’angle de tuyau d’un côté dans le socle et de l’autre côté sur le tuyau long (1100 mm) – desserrer pour cela les vis si les pièces ne sont pas dans le bon angle. Serrer ensuite l’ensemble, ainsi que les crochets. Assembler les modules et fixer les roulettes avec les freins.

27ème étape de travail
27ème étape de travail
