Au niveau des coudes du tuyau, la gaine PE doit être entaillée en forme de coin une ou plusieurs fois en fonction du rayon du tuyau.
Selon la rainure, l‘isolation du tuyau est entaillée au niveau de l‘angle.
Instruction
Isolation des tuyaux
Le fait que les tuyaux soient également une source de chaleur est une réalité, mais c‘est un mauvais argument pour ne pas les isoler. En effet, ils chauffent de manière incontrôlée. Il est plus économique d‘isoler tous les tuyaux car un manque d‘isolation peut conduire à une augmentation de 15 % de la consommation en combustible de chauffage. Alors, qu‘est-ce que tu attends? Direction les tuyaux de chauffage et c‘est parti!
Isolation des tubesVers l‘assortiment
Gaine PE sur les coudes de tuyaux
Ce dont tu auras besoin
Matériel
Isolation des tubes
Bande autocollante rouge 50 mm x 10 m
Bande adhésive en alu B1 l : 5 cm L : 10 ...
Outils
Couteaux
Crayon marqueur graphite All Script noir ...
Mètres-ruban, mètres pliants & règles gr ...
Heckenrose Boîte à onglets en plastique ...
Étapes de travail
01
02
Pour un rayon de max. 2 cm, une entaille formant un angle de 90° est réalisée dans la gaine PE à l‘aide de la boîte à onglets. Ne pas sectionner entièrement la gaine PE.
La boîte à onglets définit la bonne profondeur de coupe.
03
Pour des rayons de 2 à 5 cm, on pratique deux entailles formant chacune un angle de 45°.
04

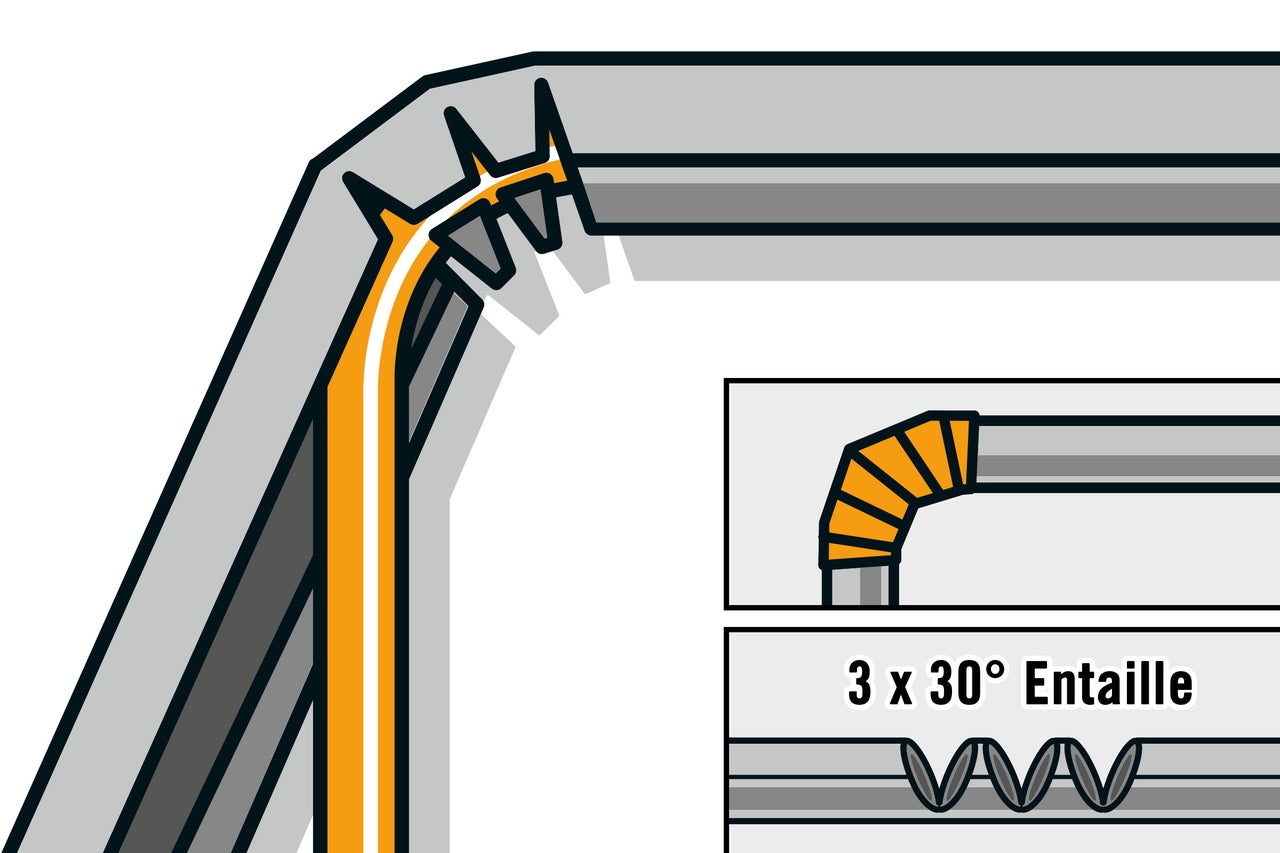

Pour les rayons encore plus grands, trois entailles formant chacune un angle de 30° doivent être réalisées. Les intervalles entre les découpes en coin peuvent être utilisés pour adapter les gaines PE à n‘importe quel rayon.
Gaines en laine minérale sur les coudes de tuyaux
Ce dont tu auras besoin
Matériel
Outils
Couteaux
Crayon marqueur graphite All Script noir ...
Mètres-ruban, mètres pliants & règles gr ...
Heckenrose Boîte à onglets en plastique ...
Étapes de travail
05
Place les gaines sur les tuyaux, pousse-les les unes contre les autres et connecte-les.
06
Pour un petit rayon de max. 2 cm, découpe deux extrémités de gaines de tuyau à un angle de 45° dans la boîte à onglet.
07
Pour des rayons de plus de 2 cm, découpe deux entailles de 45° dans la gaine du tuyau – ne coupe pas complètement la gaine du tuyau.
08
Place maintenant les gaines sur le tuyau et connecte-les entre elles avec du ruban adhésif doublé d‘aluminium. Colle également les aboutements longitudinaux à l‘aide de ruban adhésif doublé d‘aluminium.
Conseil
Pour les colliers de serrage, la distance jusqu‘à la dernière gaine installée est mesurée et une gaine de cette dimension est coupée. Ajouter une autre gaine à partir du collier pour tube. Bien presser les gaines et envelopper le joint avec du ruban en aluminium.
Tuyaux en PE et gaines en laine minérale sur les dérivations
Ce dont tu auras besoin
Matériel
Ruban en aluminium ROXOLID argent 48 mm ...
Tube de protection PE pour 18x4 mm longe ...
Bande autocollante rouge 50 mm x 10 m
Outils
Couteaux
Crayon marqueur graphite All Script noir ...
Mètres-ruban, mètres pliants & règles gr ...
Heckenrose Boîte à onglets en plastique ...
Étapes de travail
09
Les gaines isolantes non flexibles, comme les gaines en polyéthylène ou en laine minérale, sont découpées dans la boite à onglet en forme de coin au niveau des dérivations en T.
10
Place le tuyau dans la boîte à onglet avec la fente longitudinale vers le haut. Réalise ensuite une découpe en coin avec un angle à 90° jusqu‘au milieu du tuyau.
11
Place la contre-pièce dans la boîte à onglet avec la fente longitudinale vers le haut et «entaille-la» avec un angle de 90°.
12
Connecte les deux extrémités de façon à ce que l‘extrémité «entaillée» passe parfaitement dans l‘entaille. Enfin, colle le raccord avec un ruban adhésif approprié.
Conseil
Lors de la découpe, la fente longitudinale doit se situer sur le dessus dans la boîte à onglet.
