Raccorder les tubes

Partout où on utilise des tuyaux, il y a aussi des raccords de tuyaux. Voici un aperçu des différents types de raccord:

• raccordements droits
• changements de direction avec des équerres et des coudes
• dérivations avec des pièces en T
• raccordement à des éléments modulaires
• zones de séparation pour travaux de montage et de maintenance
• raccorder entre eux des tuyaux de différents diamètres
• réductions ou encore changements de diamètres
• tuyaux de différents matériaux: on utilise par exemple des raccords en laiton ou encore mieux en laiton rouge entre des tuyaux en acier et des tuyaux en cuivre.

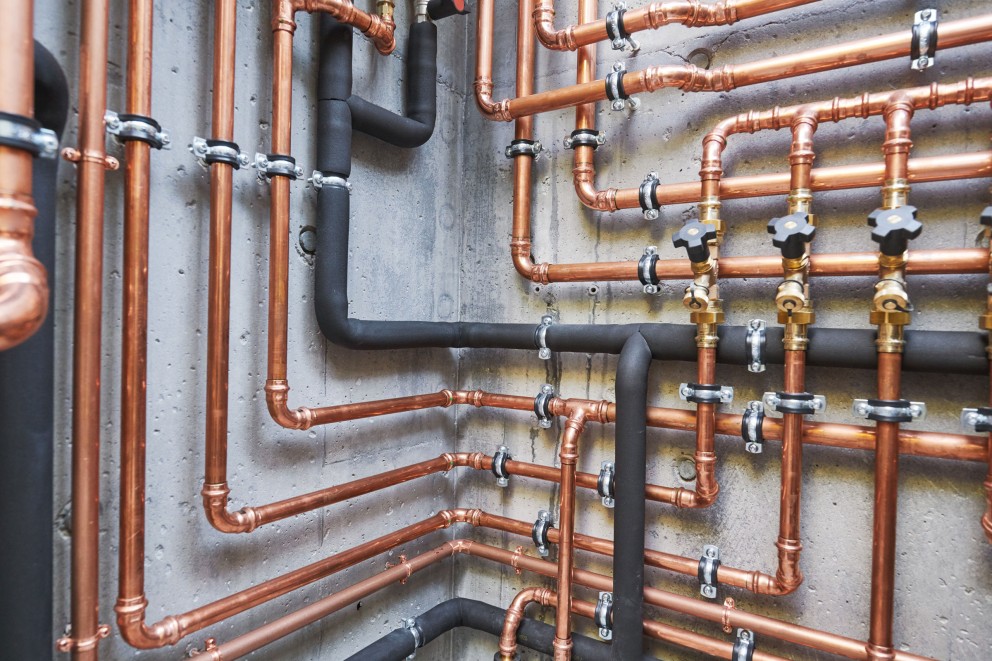

Raccorder des tubes en cuivre

Il y a différentes manières de raccorder des tubes en cuivre. En principe, ils sont raccordés par serrage, pince, pression ou soudage

Pour des raccords de tubes en cuivre, on utilise souvent le fer à souder. C'est particulièrement le cas pour des conduites d'eau potable en cuivre. Pour des raisons liées à la protection contre la corrosion (jusqu'à DN/largeur nominale 25), on utilise en général le procédé de brasage tendre.

Pour réaliser les raccords, tu as besoin de raccords à souder, d'un fer à souder ainsi que de la brasure et du liquide. Lors du soudage, veille à conserver une surface d'assemblage aussi grande que possible pour que les forces puissent se transmettre au mieux.

Les raccords à sertir permettent un traitement adéquat, rapide et surtout sûr car les tuyaux sont simplement coupés à la longueur souhaitée et reliés à l'aide des raccords à sertir. Les raccords à sertir ont les avantages suivants:

• gain de temps grâce à une mise en œuvre rapide
• technique de mise en oeuvre sûre sans flamme
• pas de transport de bouteilles de gaz lourdes
• aspect propre car mise en oeuvre précise
• La vérification de la pression «étanche/non étanche» est toujours possible après le montage.

Le système de raccord à sertir est plutôt simple à réaliser et ne possède qu'un seul élément d'étanchéité EPDM. Ce système convient ainsi pour les conduites de chauffage et d'eau potable.

Si le tube en cuivre est utilisé pour une conduite de gaz, il est possible de raccorder les tubes en cuivre avec des raccords à gaz spéciaux. Les raccords à gaz ne conviennent pas pour l'eau potable. Pour que tu puisses bien distinguer les différents raccords, les raccords à gaz ont un marquage jaune.

Attention: ne faire poser les raccords à sertir pour gaz que par un installateur sanitaire.

Les tubes en cuivre se laissent aussi rapidement raccorder à l'aide de vissages de bagues de serrage. Ces vissages te permettent de créer des raccords de tuyaux peu onéreux sans pince à sertir ni mâchoire à sertir.

En serrant l'écrou à l'aide d'un tournevis traditionnel, l'étanchéité est parfaite.

Par le serrage, la bague se déforme, fixant ainsi la tête de support. Mis à part le tuyau et la pièce de liaison, tu as uniquement besoin d'une cisaille à tuyau ou d'un coupe-tuyau en cuivre, d'une clé à écrous et d'un calibreur de tuyau et d'un outil à ébarber les tuyaux.

Les raccords à pince sont surtout utilisés dans les installations sanitaires. Le système est composé d'un écrou-raccord de forme conique qui est comprimé avec la bague d'étanchéité par le biais du cône de serrage. Cela crée une bague d'insertion qui empêche le joint en caoutchouc de tourner et de s'abîmer et un pincement étanche. C'est ce dernier qui assure l'étanchéité entre les tuyaux

Pour l'installation, tu n'as besoin que d'une clé de serrage.

Pour les tuyaux en acier galvanisés et en laiton non traité ou chromé, on utilise principalement des raccords vissés. Il te suffit de visser ensemble les tuyaux et les raccords. Ce procédé permet de tenir sans avoir besoin de souder, pincer, serrer ni coller.

Pour que le raccordement soit vraiment étanche, il te faut en plus des raccords à visser aussi de la filasse de chanvre d'étanchéité, de la pâte Neo-Fermit ou de la bande d'étanchéité pour filetage.

Pour l'installation, tu as également besoin d'une pince multiprises - pas besoin d'outillage spécial supplémentaire.

Pour les tuyaux en laiton et en acier, il y a aussi des raccords à pince et à compression. Pour les tuyaux en acier inoxydable, c'est encore différent. Tu les raccordes avec des raccords à sertir, ce qui se fait de la même manière que pour les tubes en cuivre.

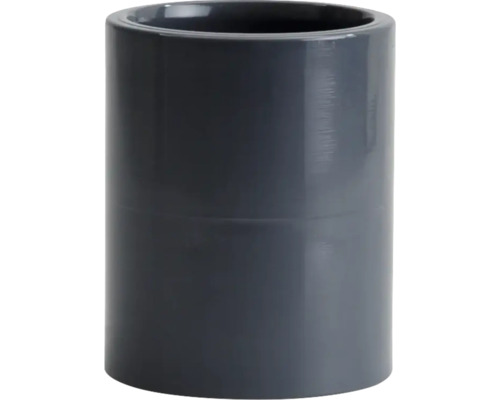

Connecter des tubes en plastique

Les tubes en plastique, tu peux les coller, souder, visser et enficher. Les raccords collés sont souvent utilisés pour les conduites d'eau potable et les conduites d'écoulement. La possibilité de coller un tube en plastique dépend toutefois du matériau exact. Les tubes PE ou PB ne conviennent par exemple pas pour des raccords collés. Il faut les souder.

Pour coller des tuyaux entre eux, sept étapes sont généralement nécessaires:

1. couper le tuyau à la longueur correspondante
2. ébavurer et chanfreiner les extrémités
3. introduire le tube dans le manchon, le coude ou autre et marquer la profondeur d'insertion
4. nettoyer les surfaces, elles doivent être exemptes de poussière et de graisse et sèches
5. appliquer la colle
6. enficher le tuyau dans le raccord et presser
7. supprimer les restes de colle

Lors du soudage des tubes, deux parties sont réunies de manière indissociable en faisant fondre partiellement le plastique. Il y a différentes méthodes pour cela. Le plus simple est de souder avec ce que l'on appelle un miroir de soudage. Pour cela, il te suffit de presser fermement les deux extrémités du tube sur le miroir de soudage chaud jusqu'à ce que le matériau soit fondu. Ensuite, tu presses les extrémités l'une contre l'autre avec force jusqu'à ce que le plastique soit durci.

Pour des raccords plus solides, il est préférable d'utiliser du fil à souder, qui doit bien sûr être du même matériau que les tuyaux et raccords que tu veux raccorder. Il s'agit généralement de tubes en polyéthylène (PE) ou en polybutylène (PB).

Dans le domaine professionnel, on utilise généralement des appareils manuels d'extrusion pour souder les tubes en plastique. Tu peux aussi souder tes tuyaux ensemble à l'aide d'un pistolet à air chaud.

De nombreux tubes en plastique peuvent aussi être simplement enfichés ou vissés les uns aux autres. Les siphons et les tuyaux d'évacuation sont notamment reliés entre eux de cette manière. Ce raccordement simple, rapide et facile est possible dans ces cas-là parce que la pression est quasi nulle et que seules des températures basses sont appliquées aux tuyaux.

Pour des connexions plus stables et indémontables, il existe encore la technique des manchons coulissants. Tu les trouveras en partie dans les installations de chauffage. Pour cela, tu mets d'abord une gaine sur le tube. Ensuite, tu raccordes le tuyau sans serrer avec un raccord spécial qui a des rainures à l'extérieur. Si tu pousses maintenant la douille vers le raccord, tu presses le raccord et le tube ensemble. Les rainures du raccord se creusent alors à l'intérieur du tuyau en plastique. Un joint supplémentaire n'est pas nécessaire.

Ces tubes sont composés de plusieurs matériaux - généralement de l'aluminium et du plastique. Pour les raccords, ce sont principalement les raccords à sertir et les raccords à visser ou à pince qui entrent en ligne de compte. Par rapport aux produits pour tubes en cuivre, les raccords à sertir ont une structure plus complexe. Ils sont faits

• d'un corps en laiton
• de deux joints toriques permettant de compenser la dilatation thermique du tuyau et d'assurer ainsi une étanchéité parfaite
• d'une gaine en acier inoxydable qui est formée par la pression et
• d'un anneau en plastique transparent qui relie la gaine en acier inoxydable avec le corps en laiton.

Dans les deux cas, la manière dont tu réalises les connexions est similaire à celle des tubes en cuivre.

Dans le domaine des techniques d'approvisionnement, de nouveaux produits sont régulièrement mis sur le marché pour te faciliter le montage. Avant d'acheter, il est donc préférable de savoir s'il existe des nouveautés qui te permettront de travailler encore plus efficacement.
