Découvrir des lieux inconnus! Avec le lit gigogne Marinus et le tiroir arrière assorti Ben de BUILDIFY, tu disposes d‘un lit, d‘une banquette et d‘un espace de rangement à chacune de tes aventures. Aménager, ranger et démarrer.

Défi

Les dimensions du lit arrière Marinus et du système de tiroirs Ben sont adaptées les unes aux autres. Ils ne font pas partie d'un ensemble et sont disponibles séparément. De cette manière, tu peux combiner les deux box ou n'en acheter qu'une.

Les Campingbox Marinus et Ben sont les modèles les plus bas. Si tu recherches un lit gigogne et un système de placard un peu plus hauts pour ton combi VW, nous te recommandons les Campingbox Erwin et Carolin.

Tu trouveras les instructions ici

Aménager un lit arrière Campingbox

Sketch lit arrière Marinus

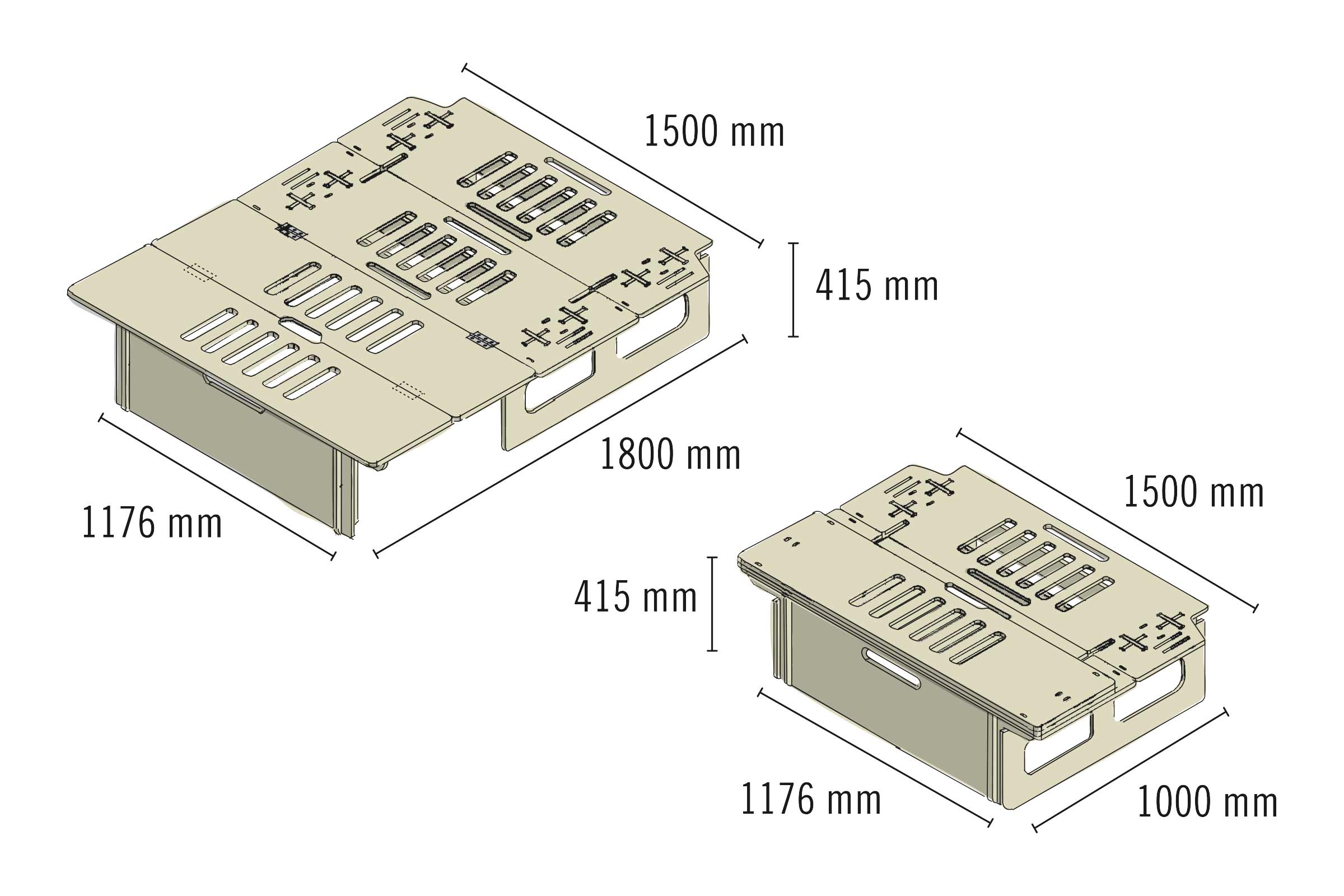

Déplié, le lit offre un espace de couchage max. de: L 1800 mm x l 1500 mm x h 415 mm. Replié, sa surface est de: L 1000 mm x l 1500 mm x h 415 mm.

Ce dont tu auras besoin

Préparation

Kit de montage lit arrière Marinus/Erwin

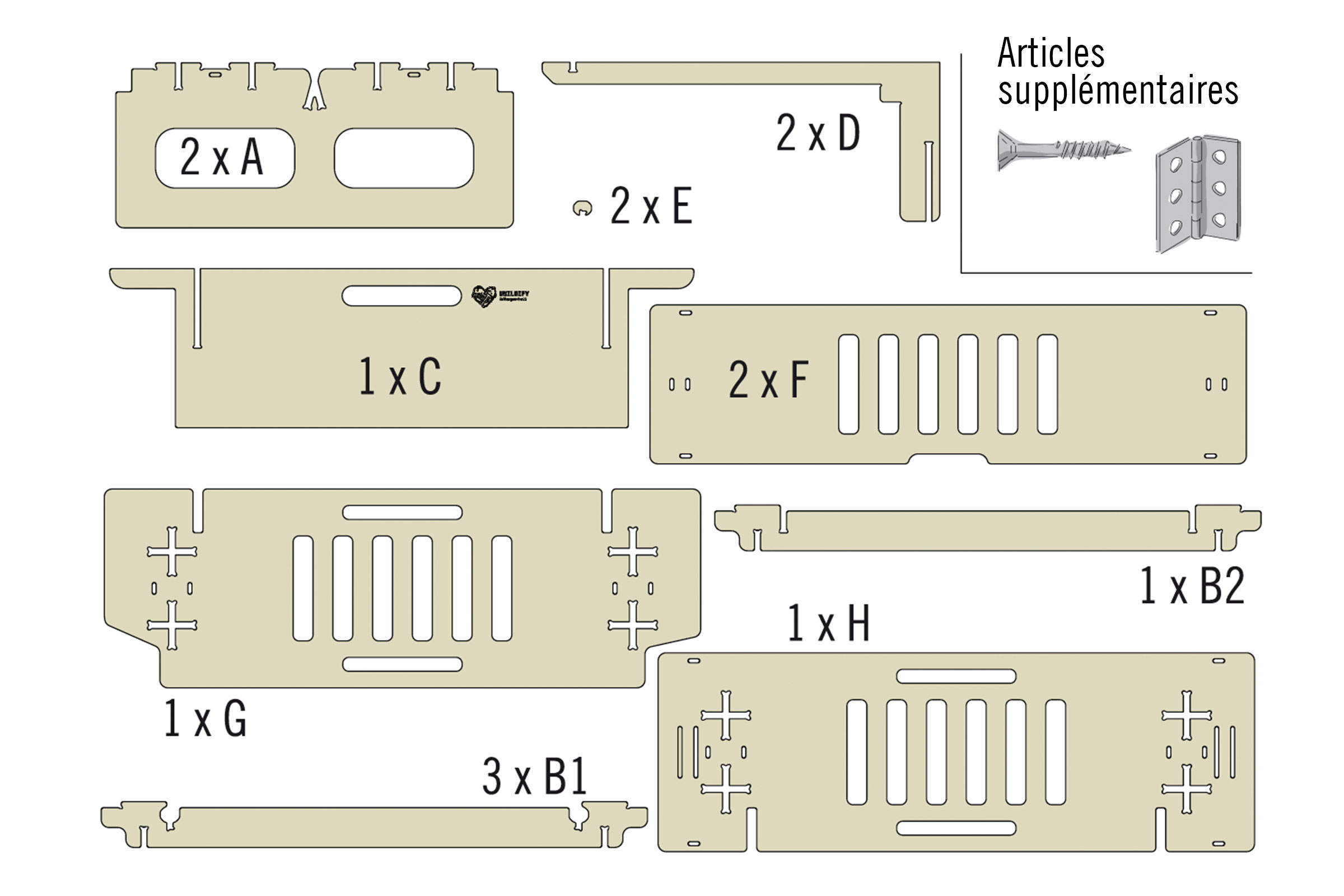

Sur cette illustration sont représentés tous les éléments du kit de montage pour le lit de camping. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.

Peinture & protection du bois

Tu peux aussi évidemment, enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.

Étapes de travail

Monter le lit

01

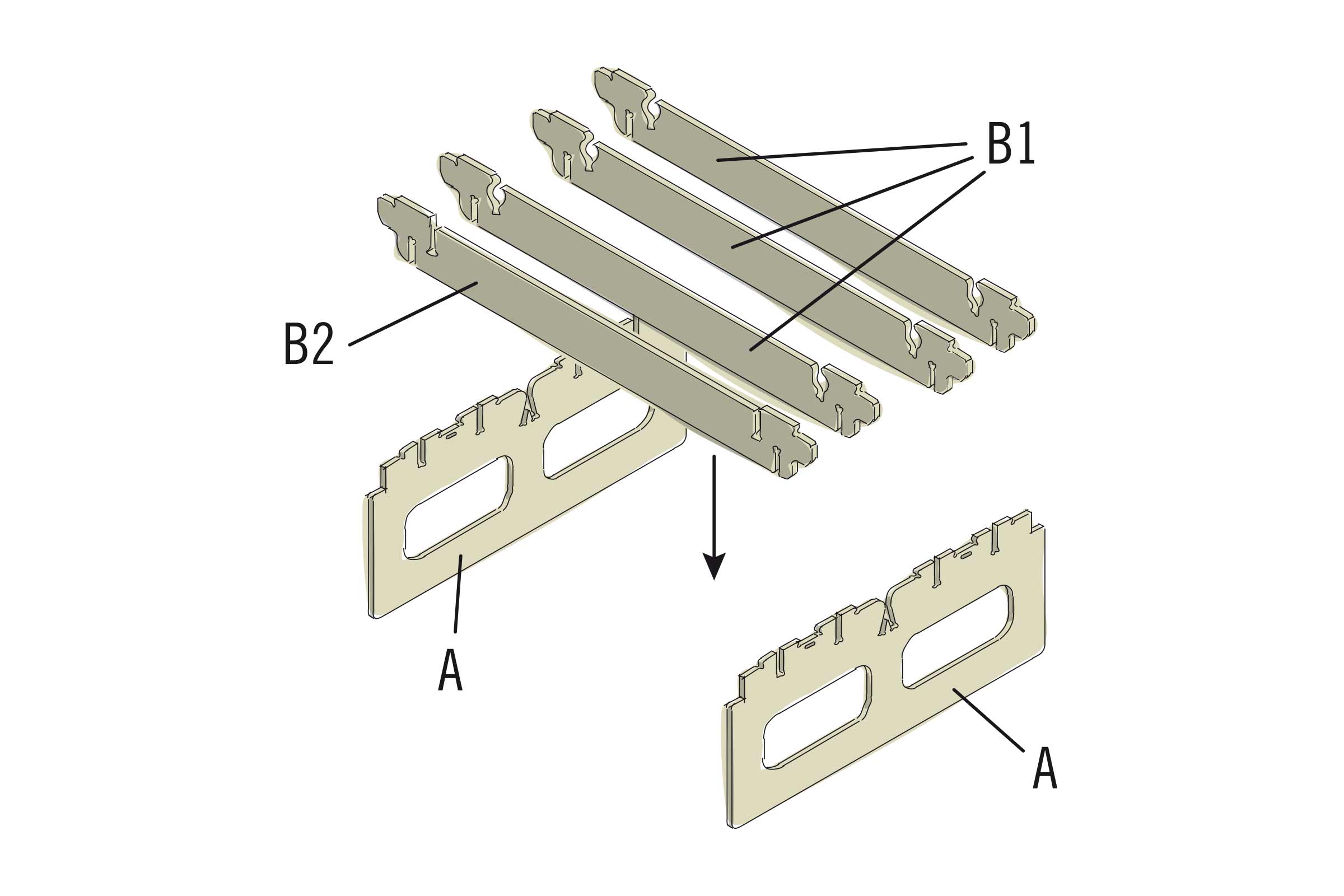

Avec l‘aide d‘une seconde personne, pose les deux parois latérales (A). Insère alors les trois étais (B1) et l‘étai (B2) par le haut, dans les fentes des parois latérales.

 1e étape de travail

Utiliser un marteau en caoutchouc blanc

Si les raccords s'assemblent difficilement, tu peux t'aider d'un marteau en caoutchouc. Utilise un marteau en caoutchouc blanc et donne uniquement des coups légers.

02

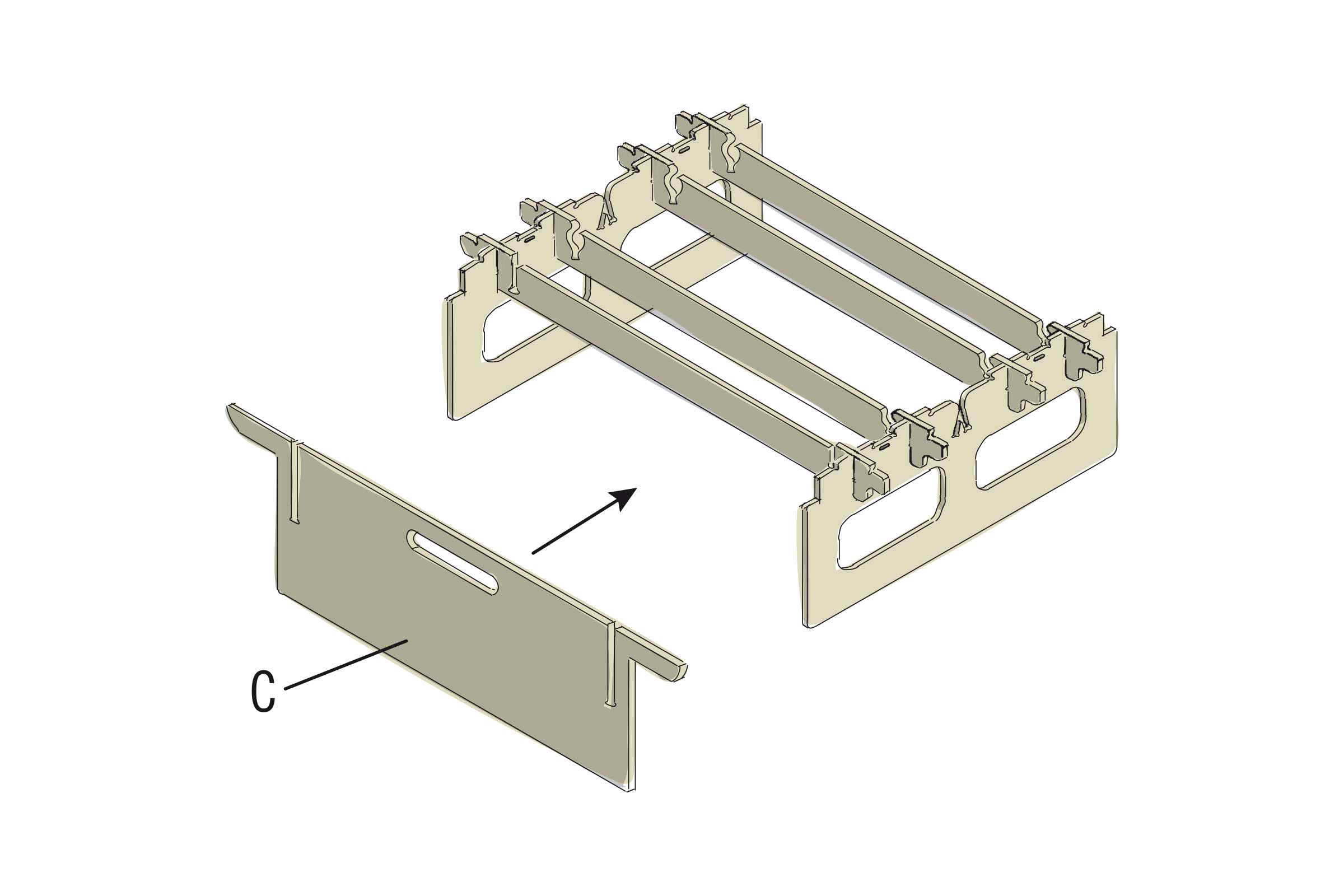

Emboîte le panneau avant (C) à l‘avant dans les fentes des angles des parois latérales.

 2e étape de travail
03

Introduis les deux étais coudés (D) dans les fentes du panneau avant. Insère pour cela les parties longues des étais coudés dans les fentes supérieures des étais (B1 et B2).

 3e étape de travail
04

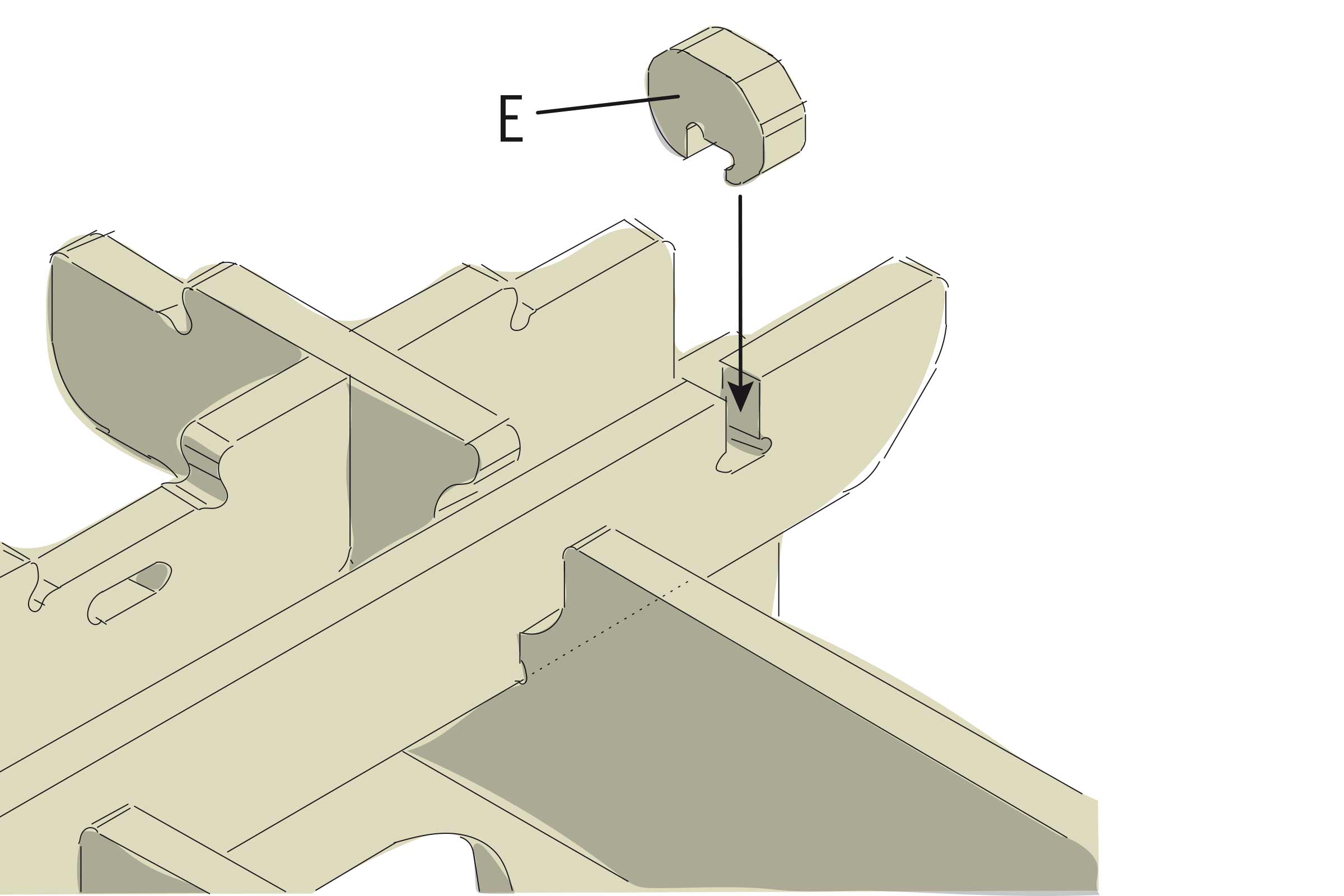

Emboîte ensuite un butoir (E) à l‘extrémité de l‘étai coudé. Il doit être positionné de manière à ce que l‘étai coudé et le panneau avant puissent être poussés jusqu‘à l‘étai (B2). Teste le fonctionnement et corrige les pièces si besoin.

 4e étape de travail
05

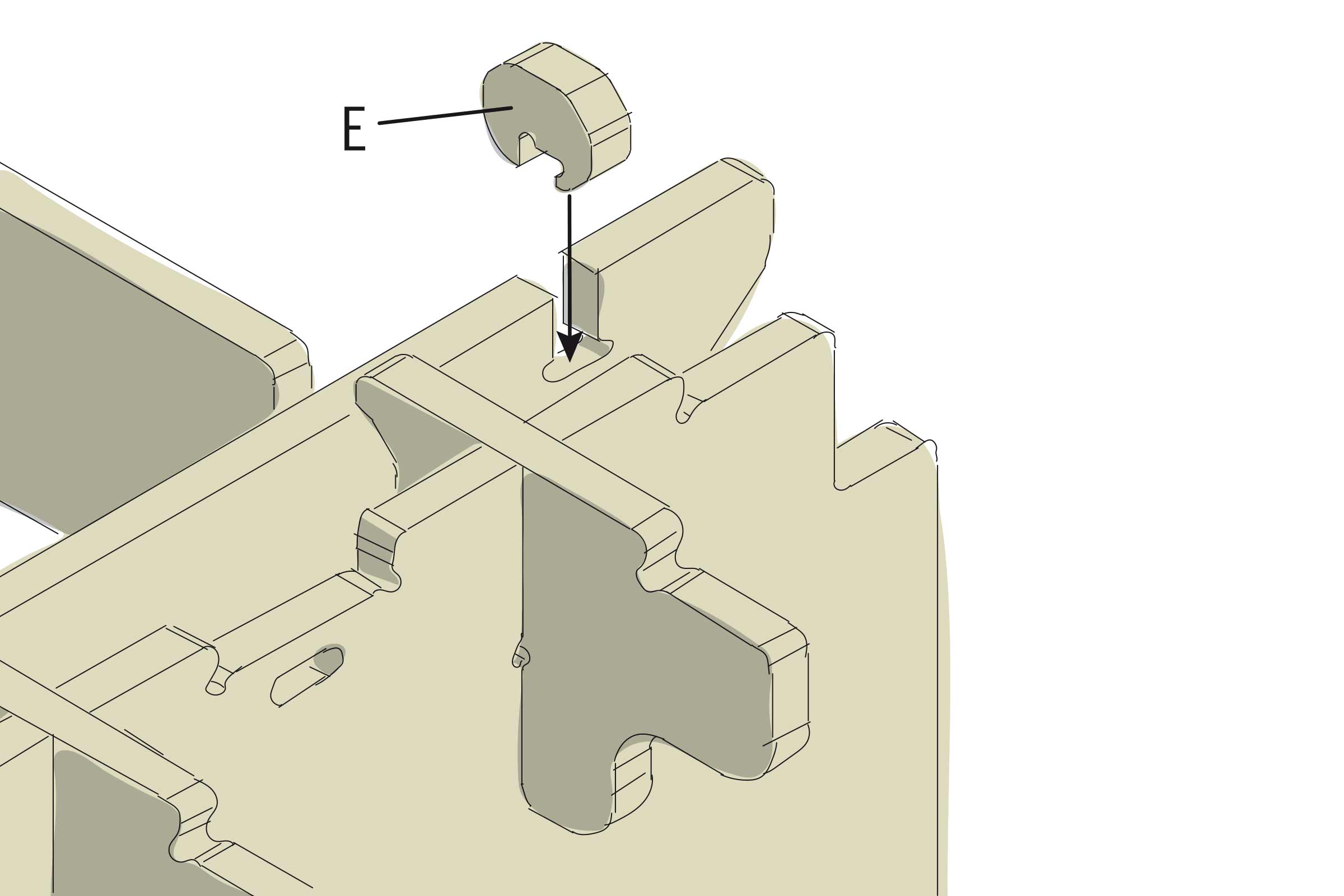

Emboîte maintenant un butoir (E) à l‘autre extrémité de l‘étai coudé. Teste le fonctionnement et corrige les pièces si besoin. Si les pièces ne s‘emboîtent pas complètement, la partie gigogne coince.

 5e étape de travail
06

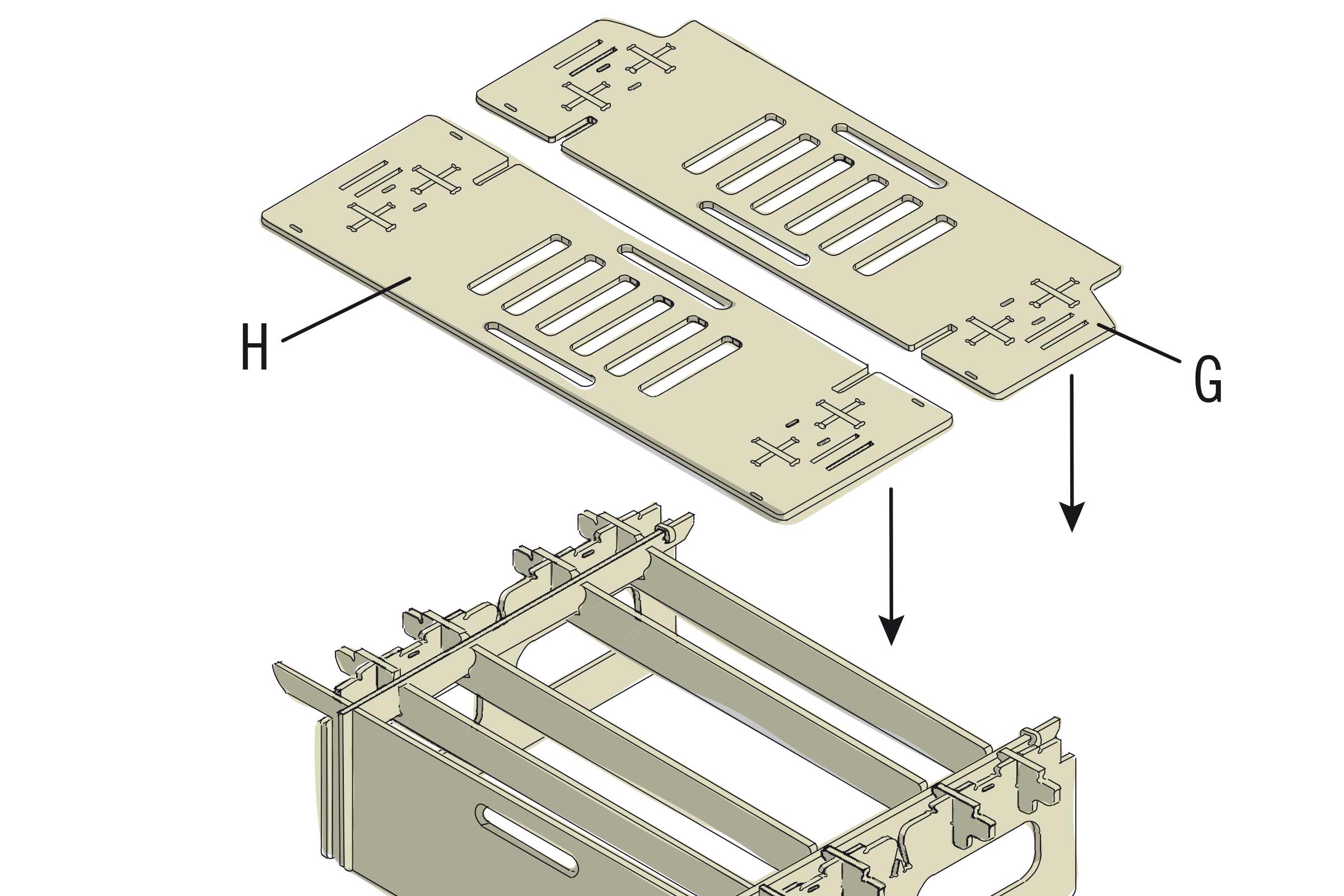

Repousse le panneau avant en arrière. Emboîte le panneau de recouvrement (G) sur la pièce inférieure du bord arrière, de manière à ce que les fentes des angles soient orientées vers l‘extérieur. Place le panneau de recouvrement (H) dans l‘alignement et emboîte-le également.

 6e étape de travail
07

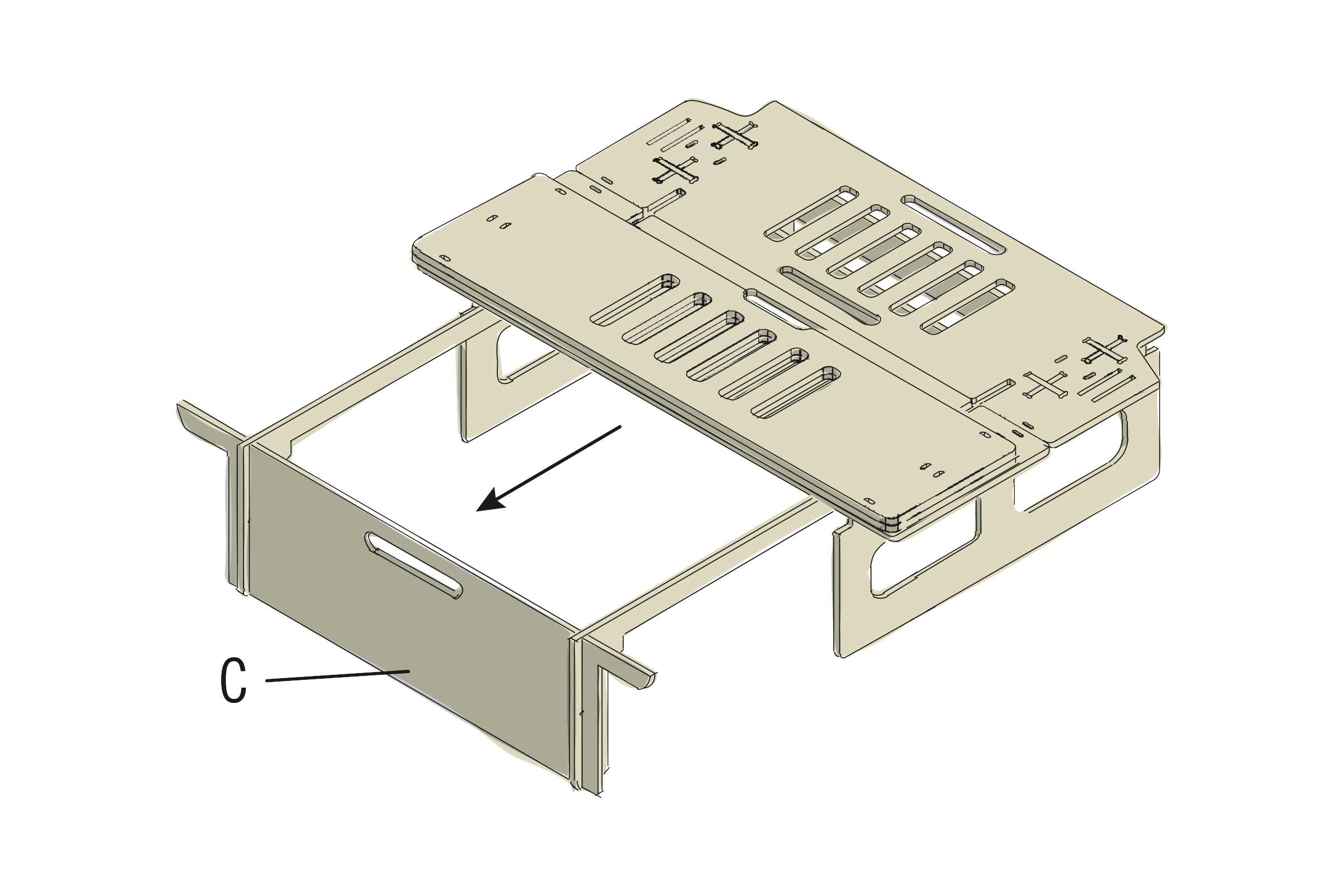

Pour installer les deux autres panneaux de recouvrement (F), sors le panneau avant en le tirant vers l‘avant.

 7e étape de travail
08

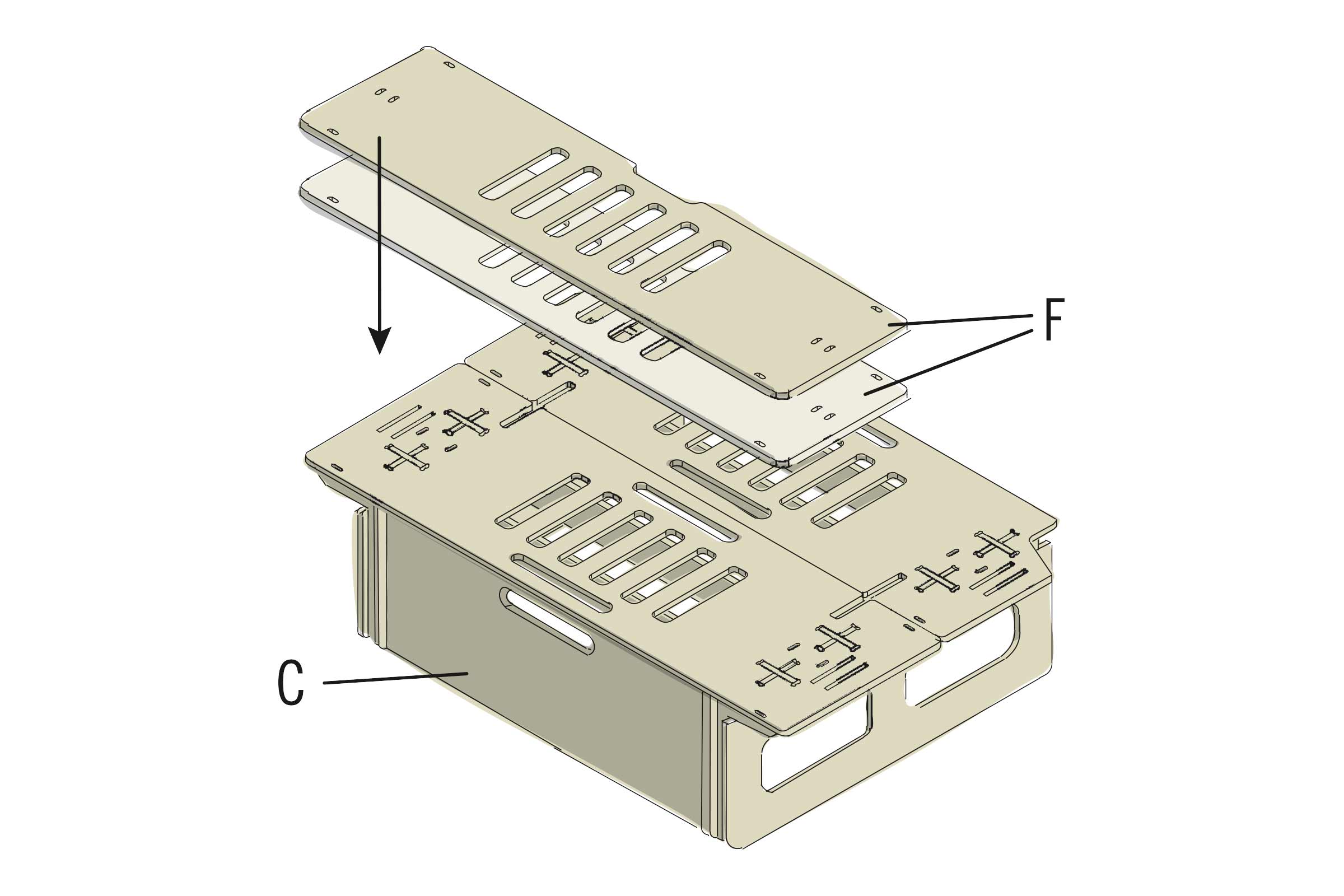

Place les panneaux de recouvrement face arrière vers le haut, sur la partie sortie.

 8e étape de travail
09

Dispose les panneaux de façon à ce que l‘ouverture de poignée se trouve entre les deux plaques. Assemble-les à l‘aide de deux charnières.

 9e étape de travail
10

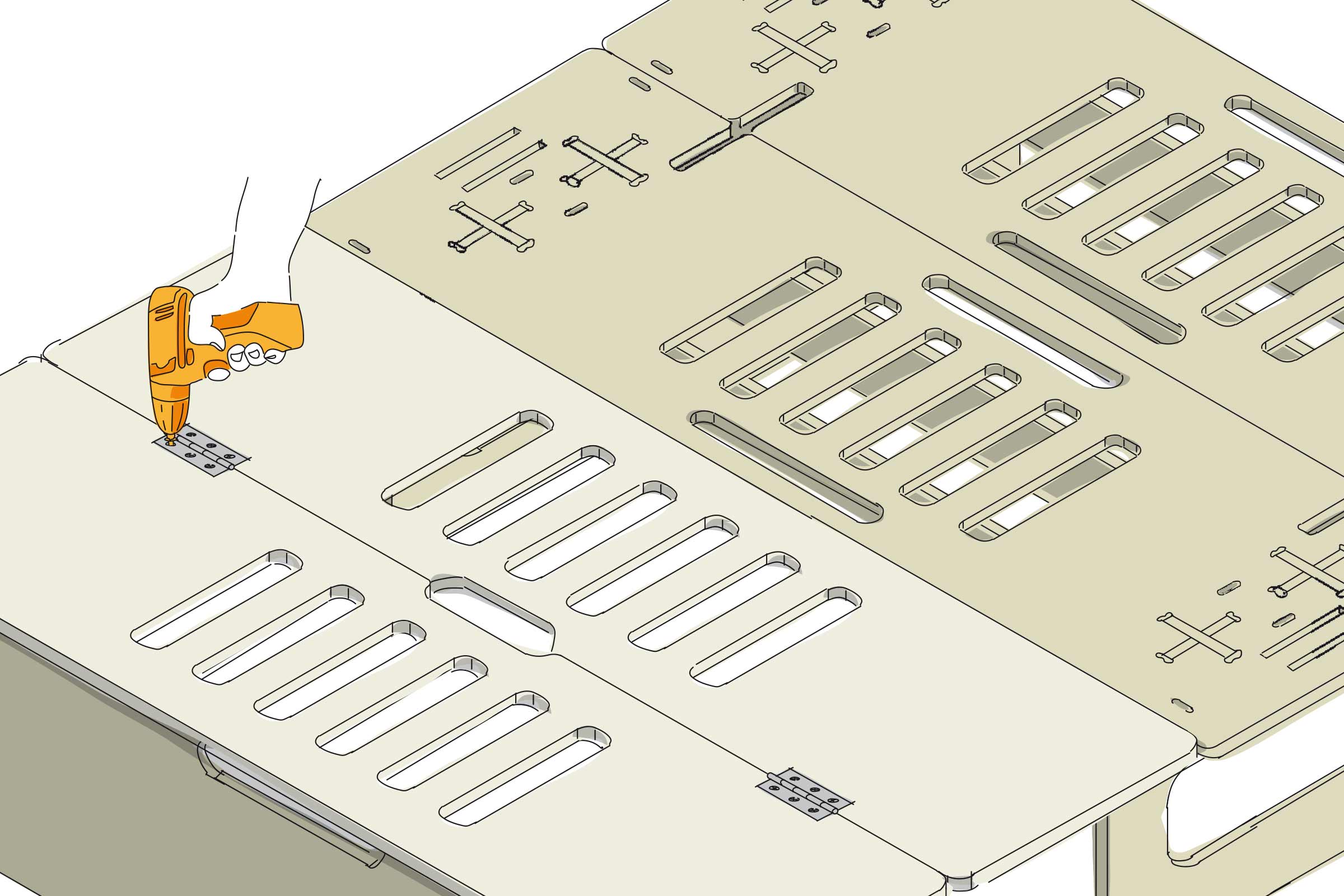

Retourne les deux panneaux et visse-les aux panneaux emboîtés précédemment à l‘aide de deux charnières.

 10e étape de travail

Possibilités d'utilisation du lit arrière

11

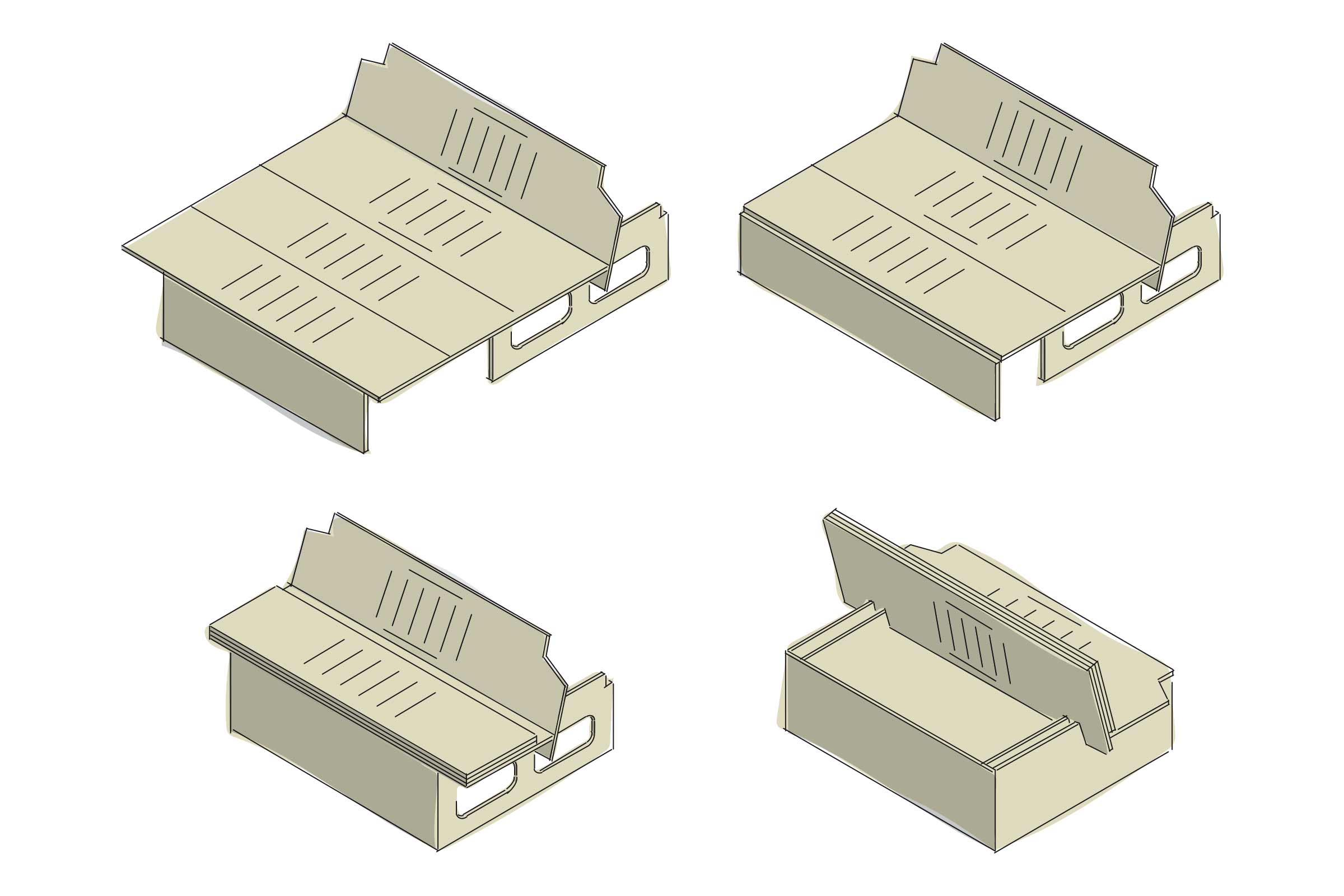

Il reste à fixer et sécuriser le lit dans le véhicule. Un lit arrière offre de nombreuses possibilités. Il peut être déplié complètement en lit ou servir de siège ou encore, prendre une forme entre les deux.

Le module de tiroir Ben peut être monté pour créer un espace de rangement supplémentaire.

 11e étape de travail

Assise non autorisée lors des trajets

Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.

Aménager un système de tiroirs Campingbox

Sketch système de tiroirs Ben

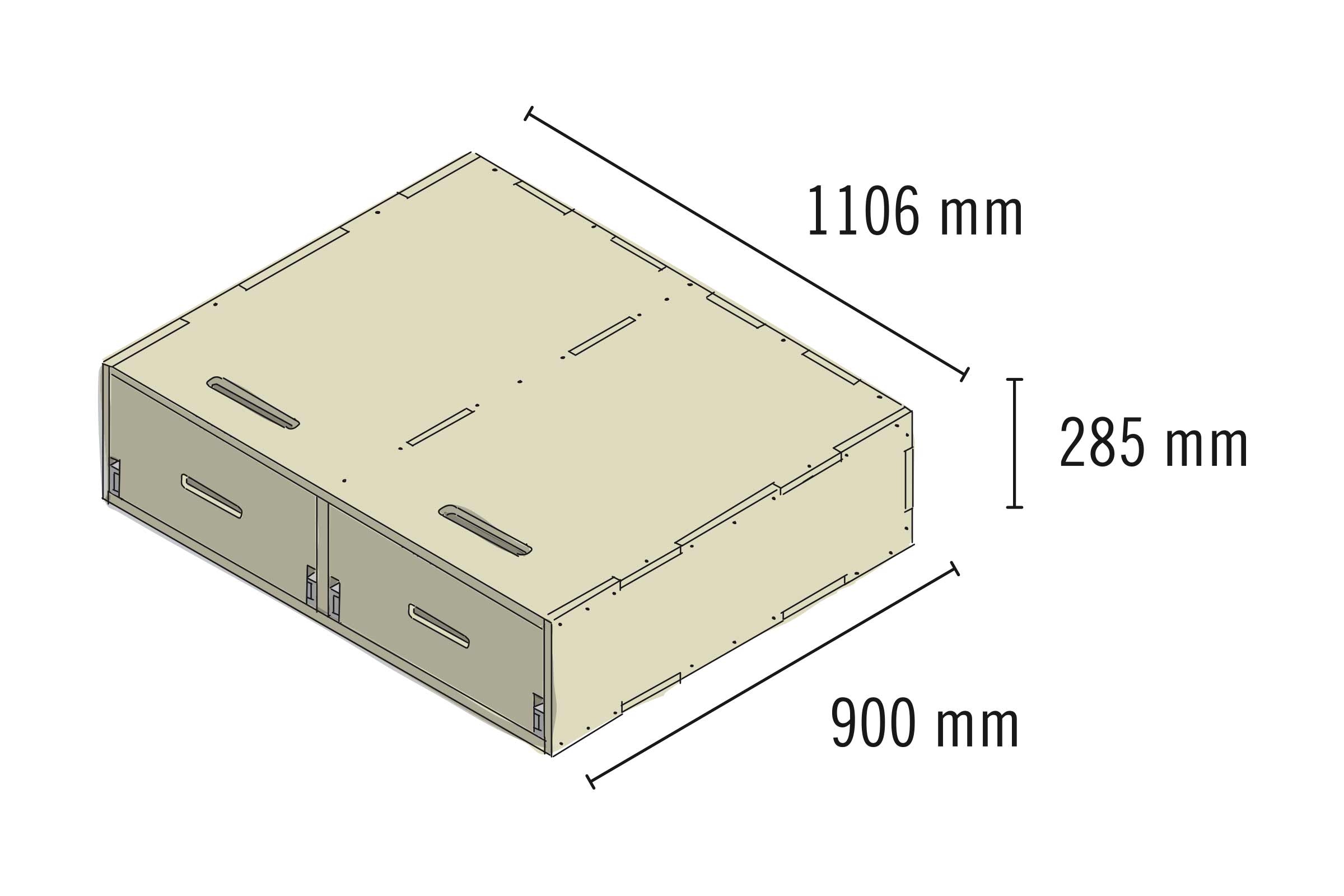

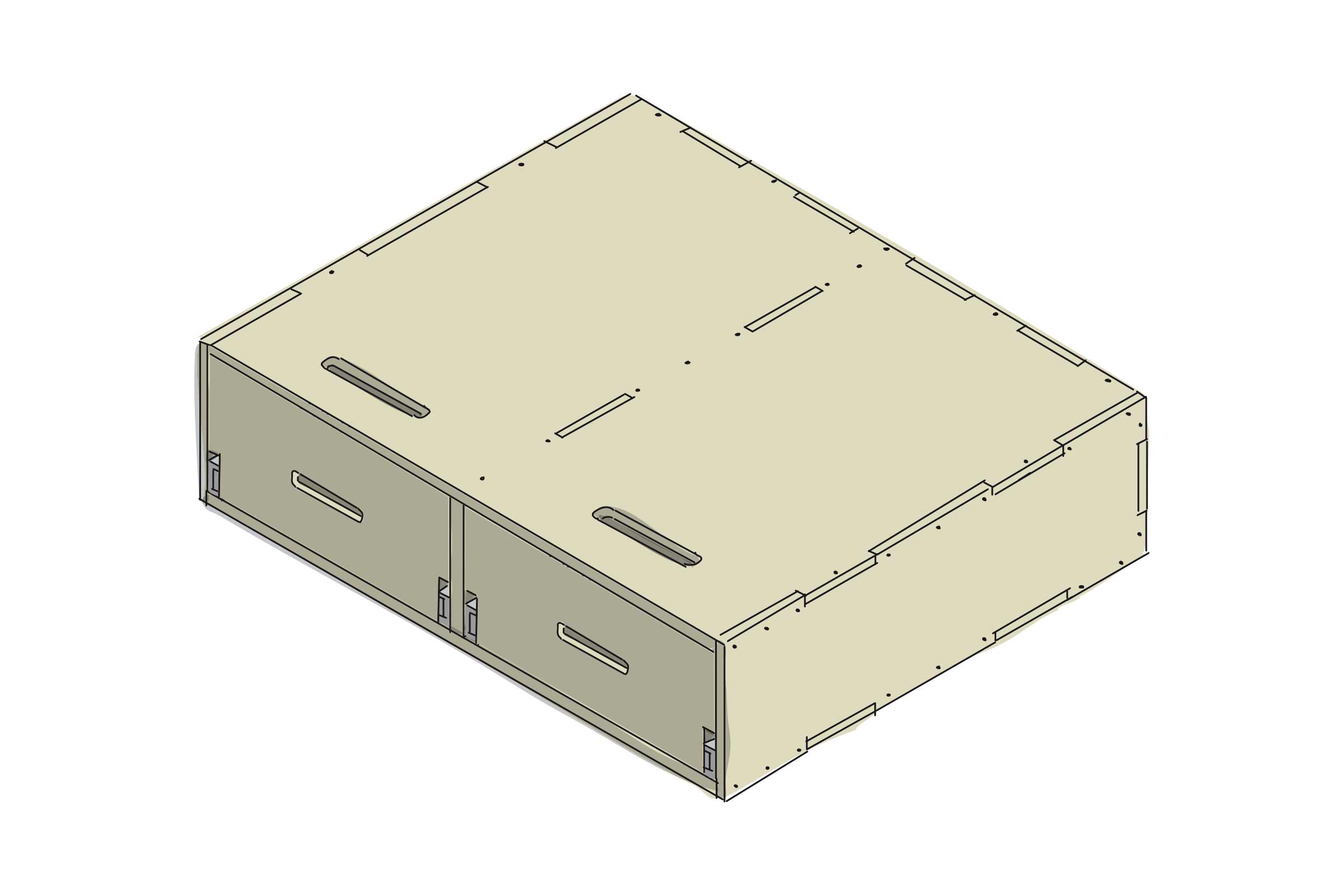

Le système de placard présente les dimensions: L 900 mm x l 1106 mm x h 285 mm, avec deux tiroirs aux dimensions intérieures: L 835 mm x l 462 mm x h 220 mm.

Ce dont tu auras besoin

Préparation

Kit de montage système de tiroirs Caroline/Ben

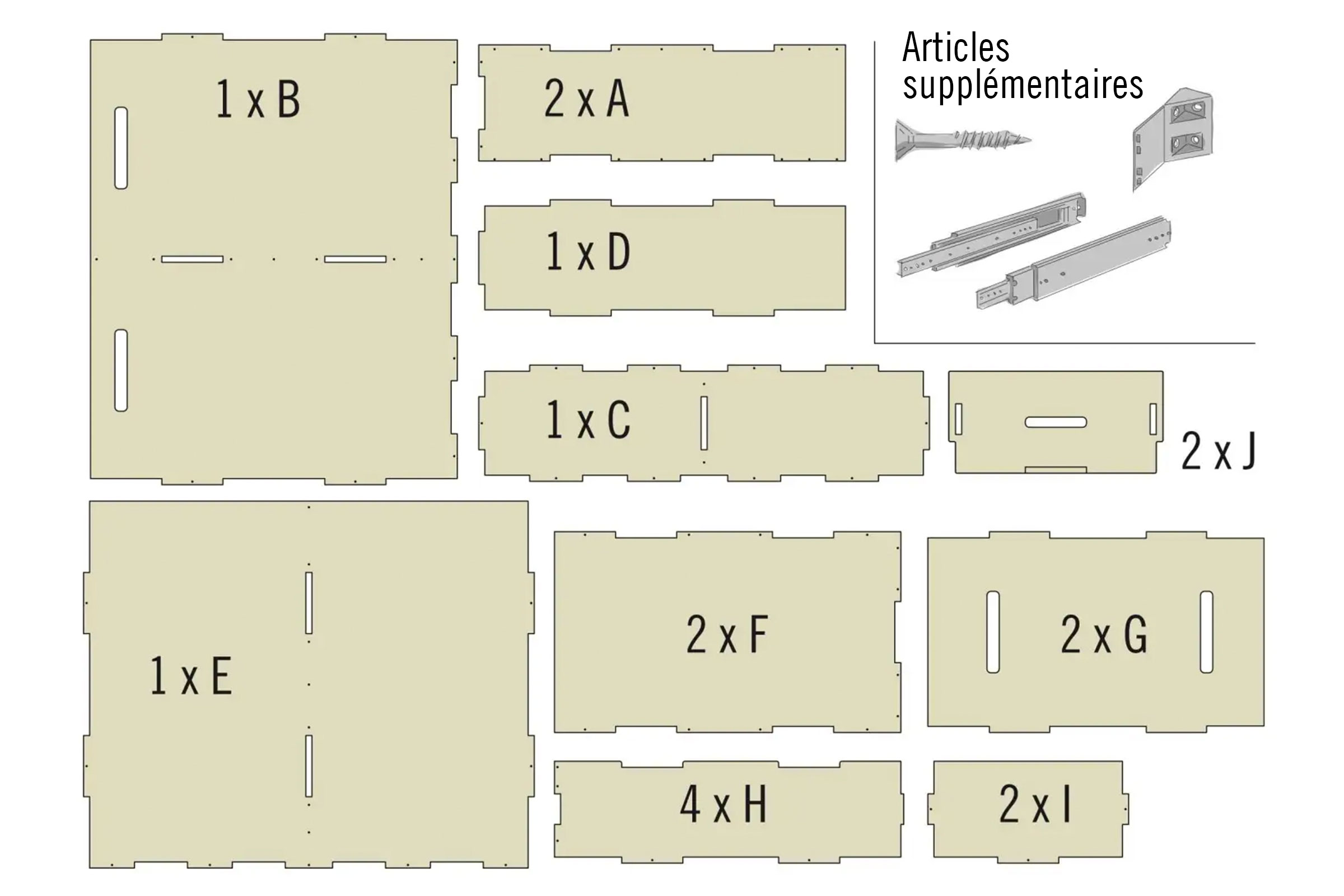

Sur cette illustration sont représentés tous les éléments du kit de montage pour le système de placard. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.

Peinture & protection du bois

Tu peux aussi évidemment, enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.

Étapes de travail

Monter le cadre des tiroirs

12

Insère les deux parois latérales (A) dans les fentes du panneau de fond (E). Place l‘ensemble debout et visse les parois latérales par le bas, dans les trous de perçage en place dans le panneau de fond. Visse également les parois latérales au panneau de fond par l‘extérieur.

Pour visser les pièces de bois, utilise des vis de 3,5 x 35 mm.

 1e étape de travail
13

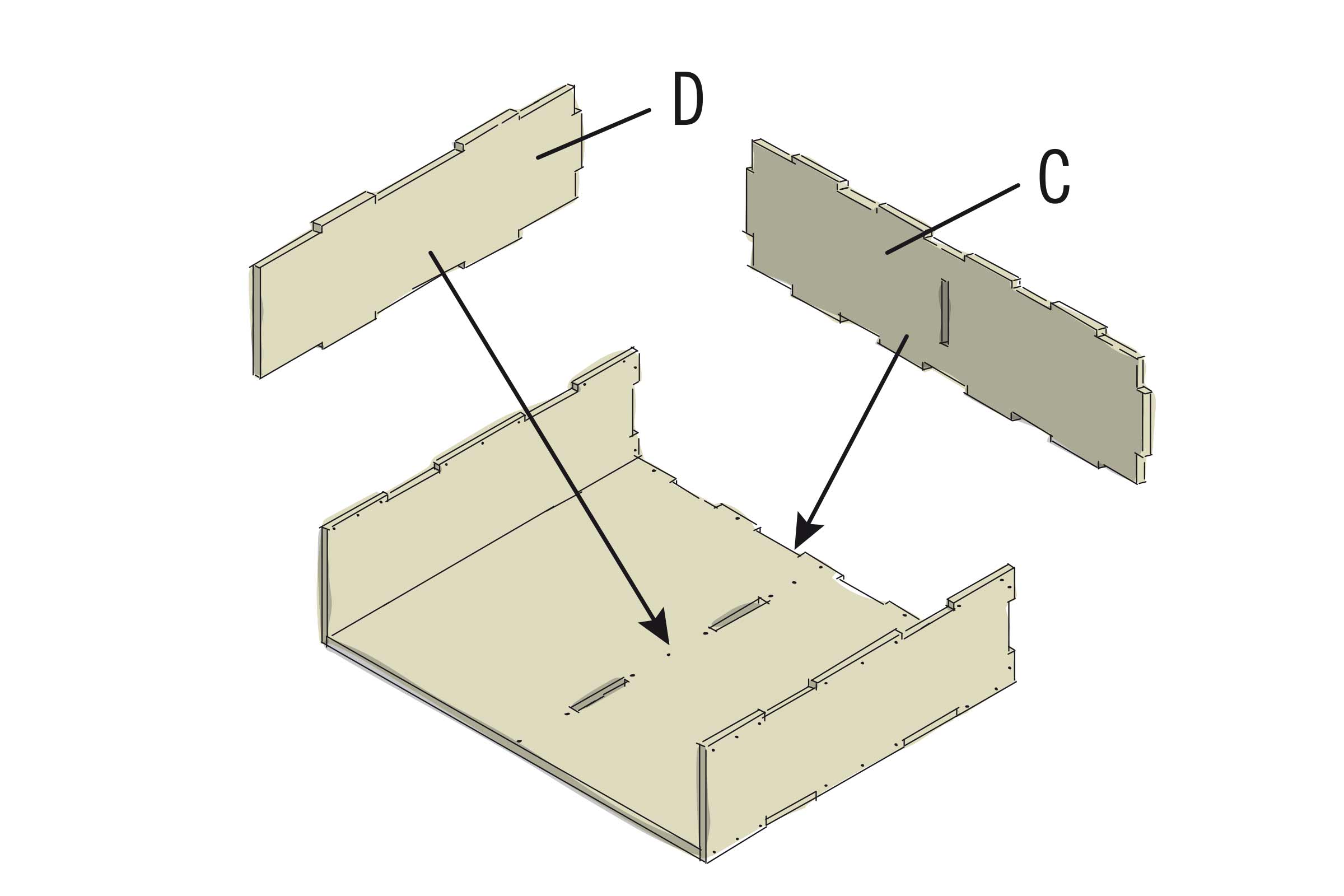

Emboîte aussi le panneau arrière (C) et la paroi intermédiaire (D) dans les fentes et visse depuis la face inférieure du panneau de fond. Visse ensuite les parois latérales à la paroi arrière dans les trous de perçage prévus à cet effet. Termine par le vissage de la paroi intermédiaire au panneau de fond et à la paroi arrière.

 2e étape de travail
14

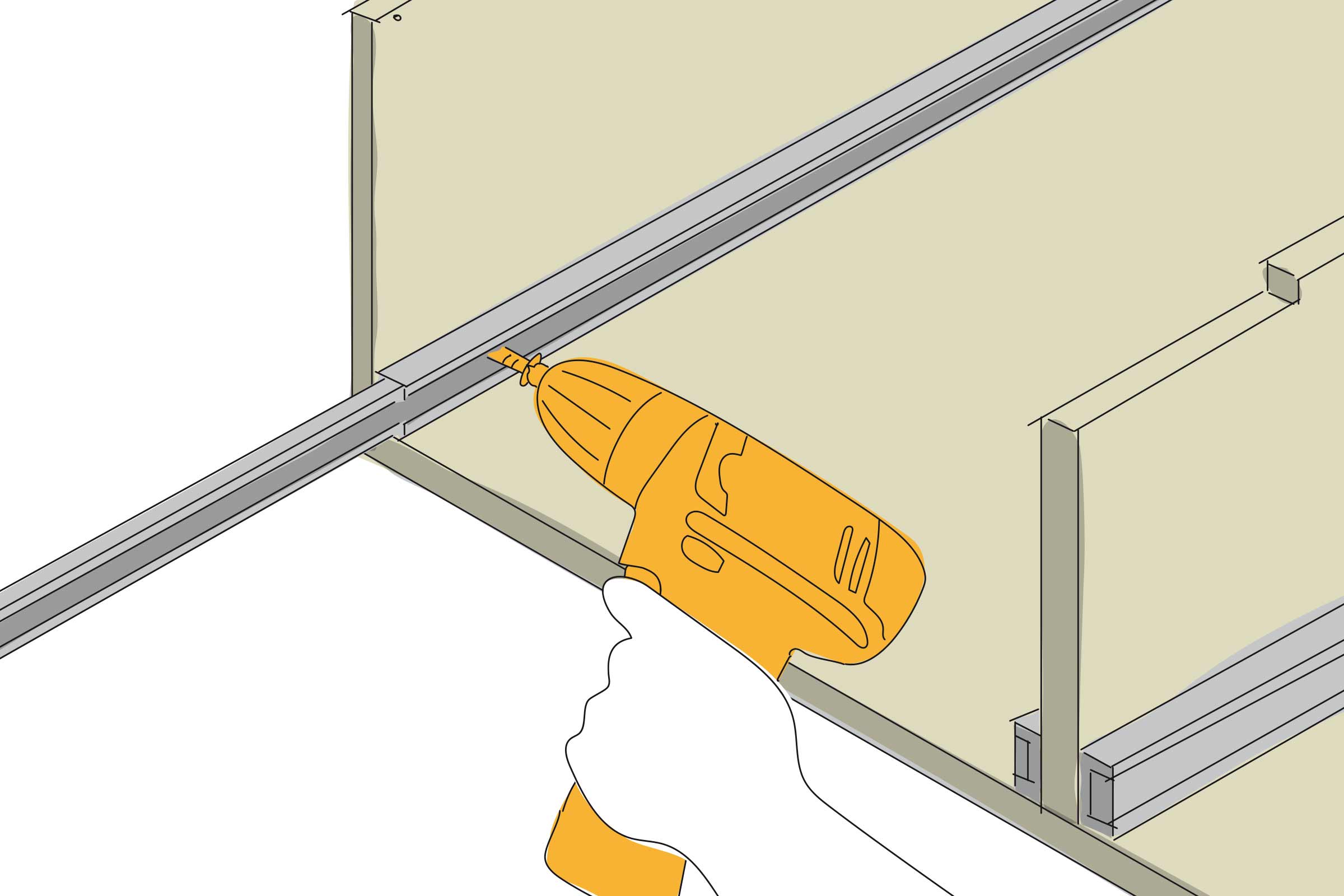

Fixe dans chacun des deux compartiments de tiroir, deux coulisses pour tiroir. Les coulisses ont une largeur de 19 mm. Place-les de préférence en bas sur le fond du corps. C‘est à cet endroit qu‘elles sont le plus faciles à installer.

 3e étape de travail
15

Visse les coulisses de manière à ce que les tiroirs ne dépassent pas une fois rentrés. Utilise pour cela les vis de 4,5 x 16 mm. Les trous de vissage n‘ont pas besoin d‘être pré-percés.

 4e étape de travail
16

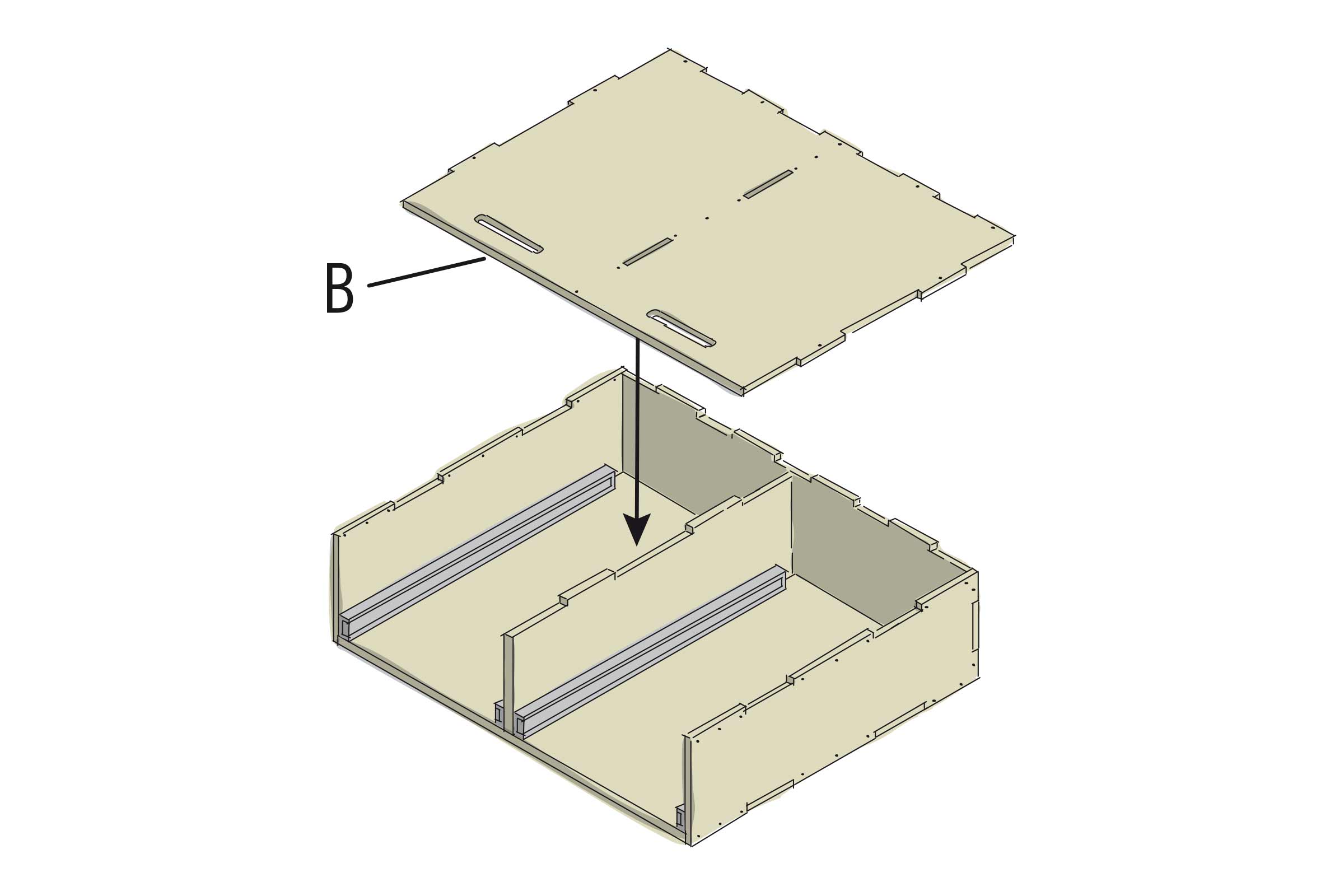

Après l‘installation des coulisses pour tiroir, tu peux monter le cache du cadre (B) et le fixer à la paroi intermédiaire, aux parois latérales et à la paroi arrière à l‘aide des vis de 3,5 x 35 mm.

 5e étape de travail

Monter les tiroirs

17

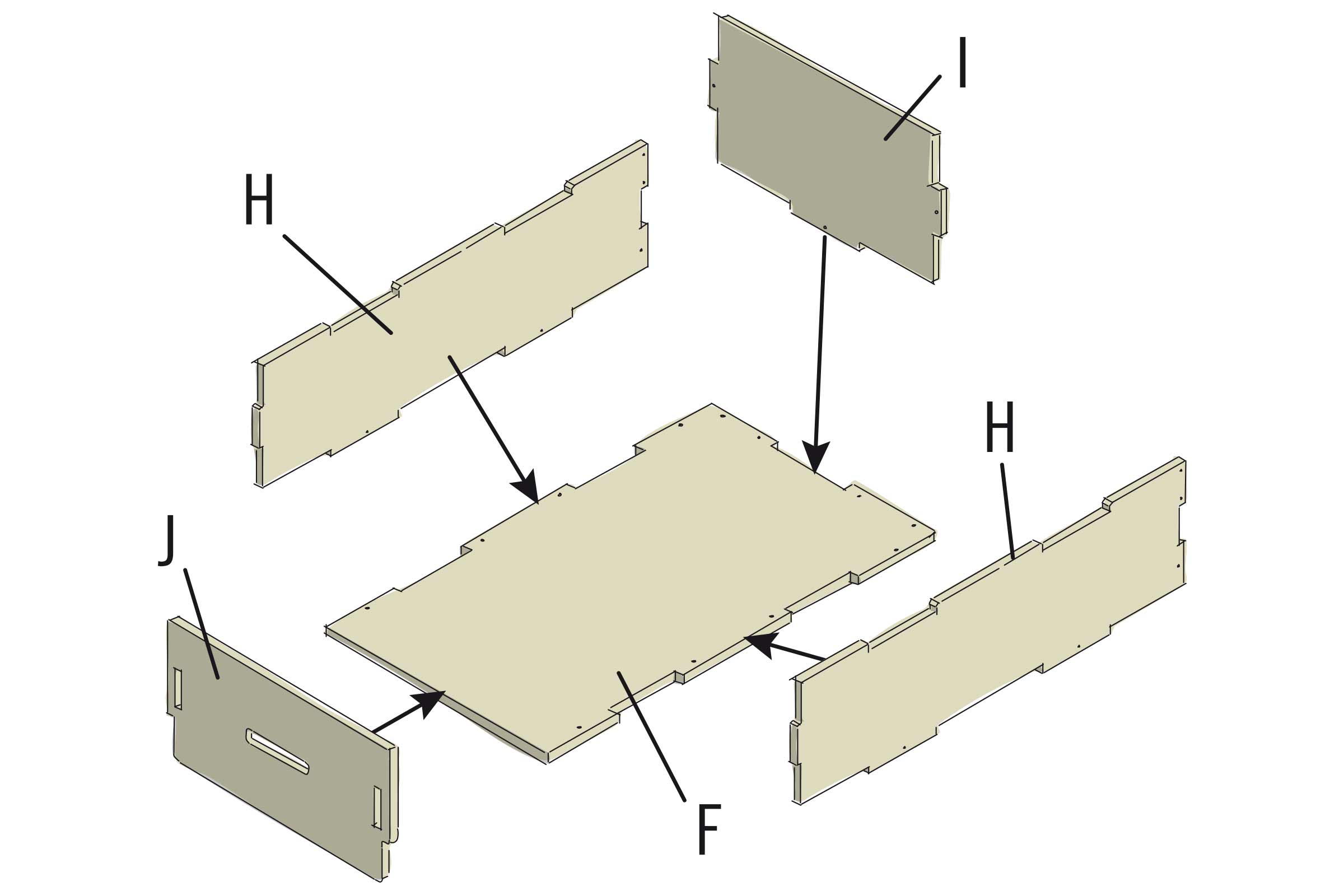

Monter les deux tiroirs. Insère pour cela les parois latérales (H) et la paroi arrière (I) dans les fentes du panneau de fond (F). Visse-les par le bas à travers le panneau de fond avec des vis de 3,5 x 35 mm. Elles sont également vissées sur les côtés sur le bord inférieur via les trous de vissage en place. Emboîte la façade (J) avec les parois latérales.

 6e étape de travail
18

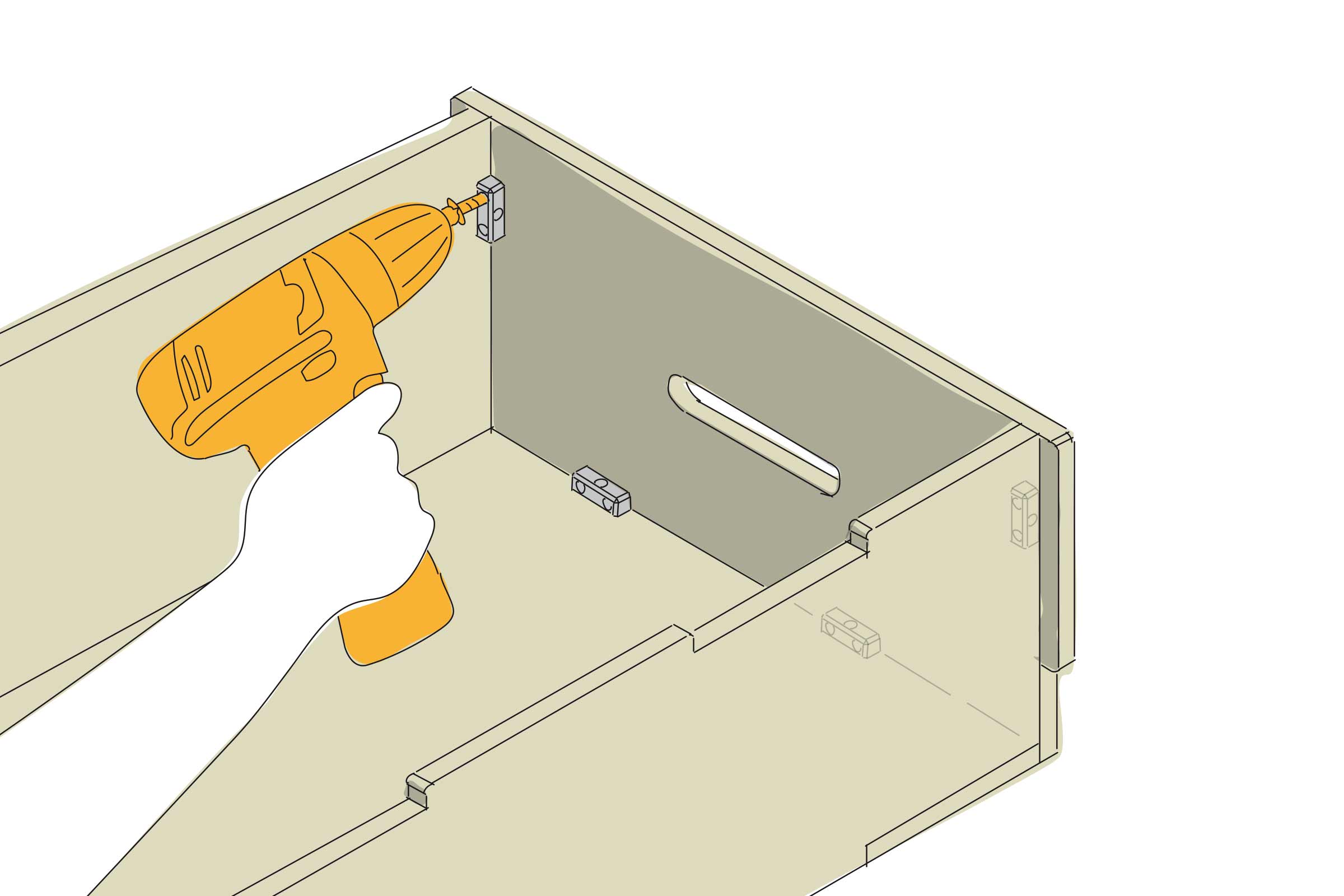

La façade est fixée de l‘intérieur à l‘aide de 4 raccords d‘angles universels. Visse chaque raccord au moyen de 4 vis à tête fraisée de 3 x 16 mm sur les parois latérales et la façade.

 7e étape de travail
19

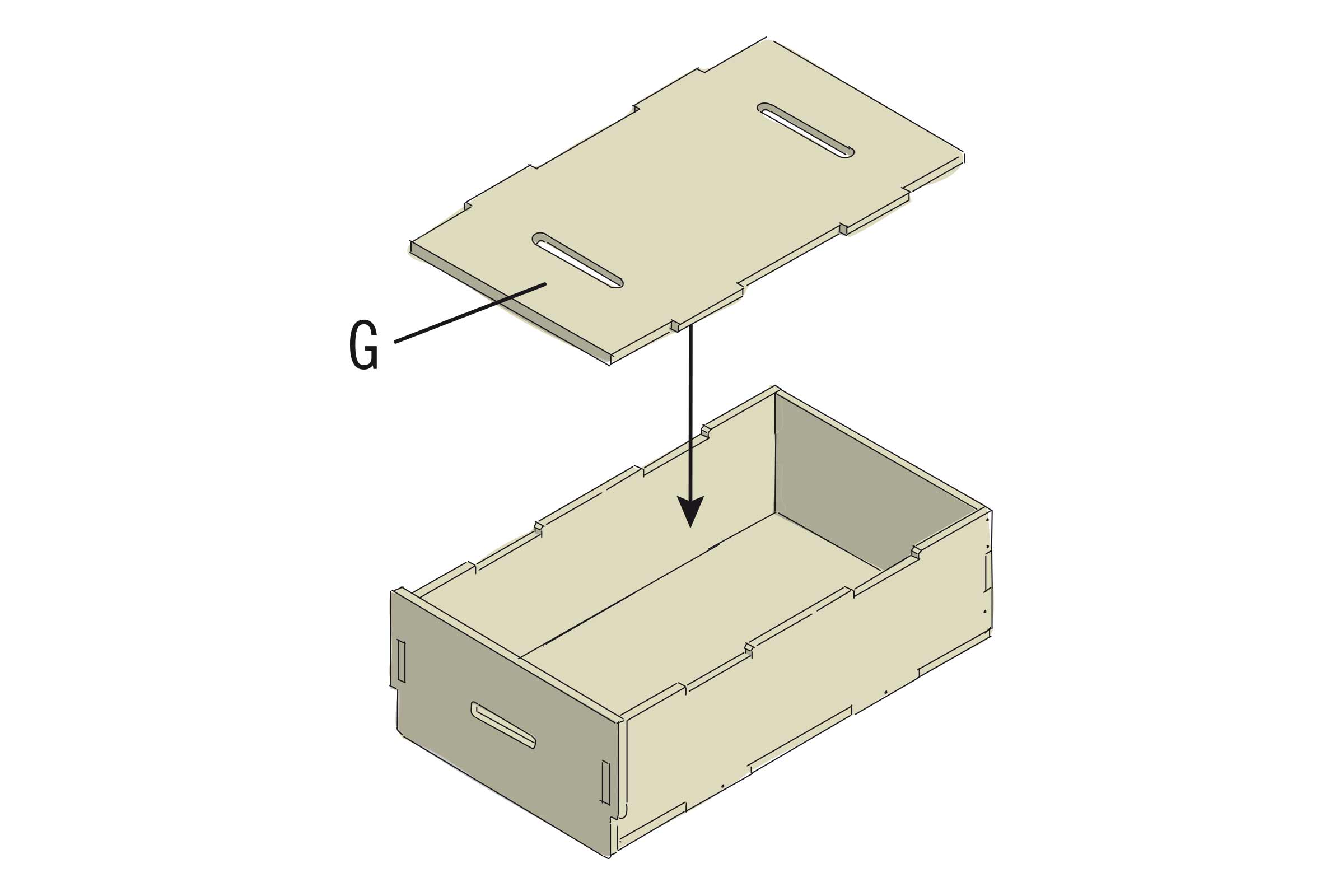

Le cache (G) est simplement posé sans fixation. Il peut être retiré facilement afin de remplir le tiroir.

 8e étape de travail

Montage des tiroirs

  • Le montage des tiroirs doit être effectué sur un support plan et stable. Utilise des cales pour positionner le tiroir.
  • Les tiroirs doivent mesurer 17 mm de moins afin de glisser sans frotter, à l'ouverture comme à la fermeture.

Finalisation de la Campingbox

20

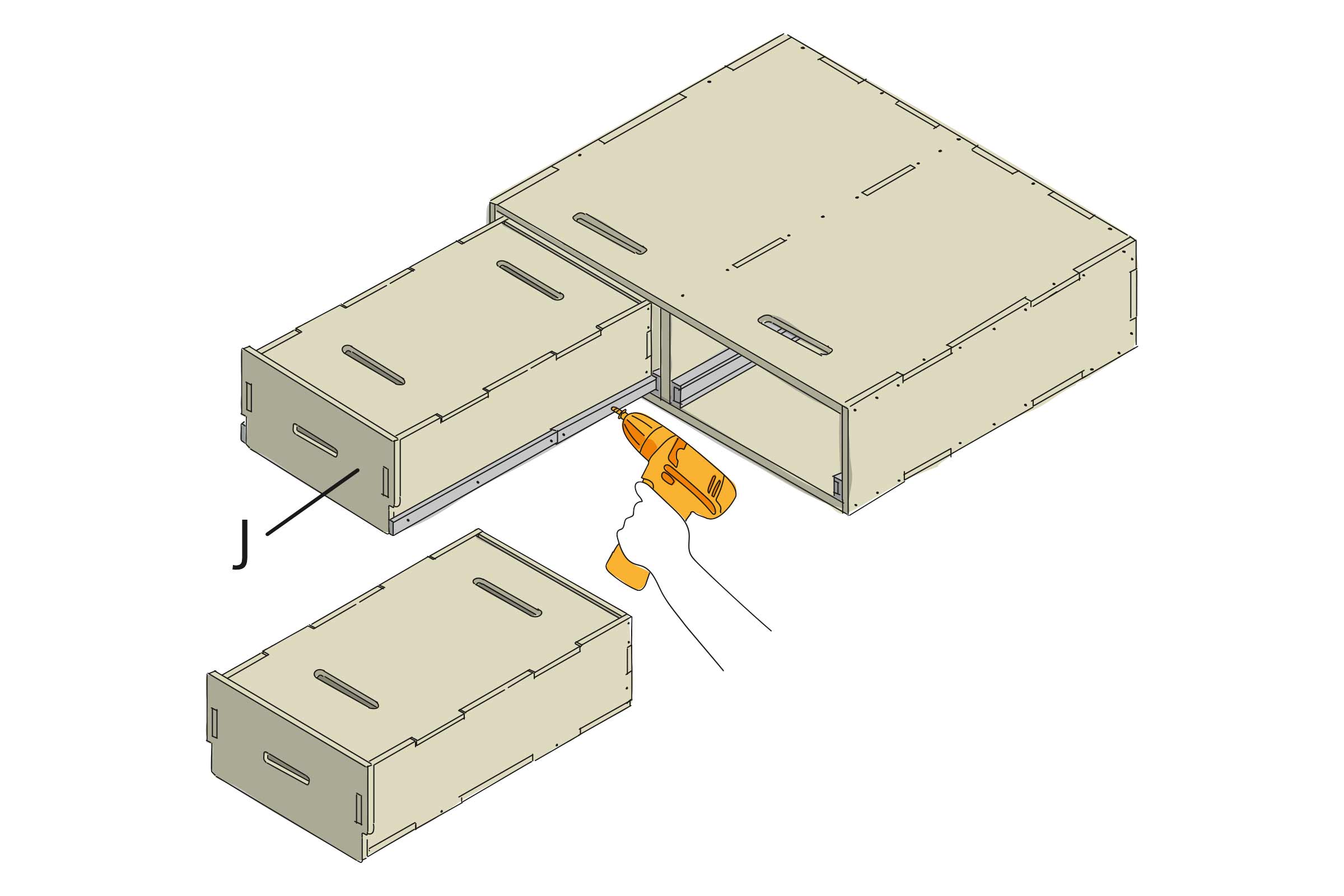

Positionne le tiroir avant de le fixer, en fonction des coulisses, de manière à avoir un peu de jeu de chaque côté de la façade (J). Visse ensuite le tiroir avec les coulisses.

 9e étape de travail
21

Fixe alors de manière sécurisée le module dans le véhicule afin qu‘il ne se renverse pas à l‘ouverture, en cas de transfert de poids. Tu peux, par exemple, le monter dans le lit «Marinus» assorti. Il te faudra pour cela deux autres coulisses pour tiroir plus longues.

Si les coulisses utilisées ne disposent d‘aucune sécurité à l‘ouverture, veille à sécuriser les tiroirs contre le déraillement.

 10e étape de travail

Consignes de sécurité

Ces instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste! HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.

  • Nos produits ne sont pas des éléments du véhicule.
  • Nous attirons explicitement l'attention sur le fait que nos produits sont considérés comme de la marchandise, dont la conformité de la sécurisation ne fait pas partie de notre responsabilité.
  • La sécurisation de nos produits par le propriétaire/conducteur du véhicule est nécessaire et doit être réalisée conformément aux exigences du véhicule (par ex. utilisation de sangles).
  • Renseigne-toi sur le poids total autorisé en charge de ton véhicule.
  • Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.
  • La notice de montage est disponible exclusivement en ligne et est à retrouver en PDF à télécharger, sous l'onglet «Fiches de données».
