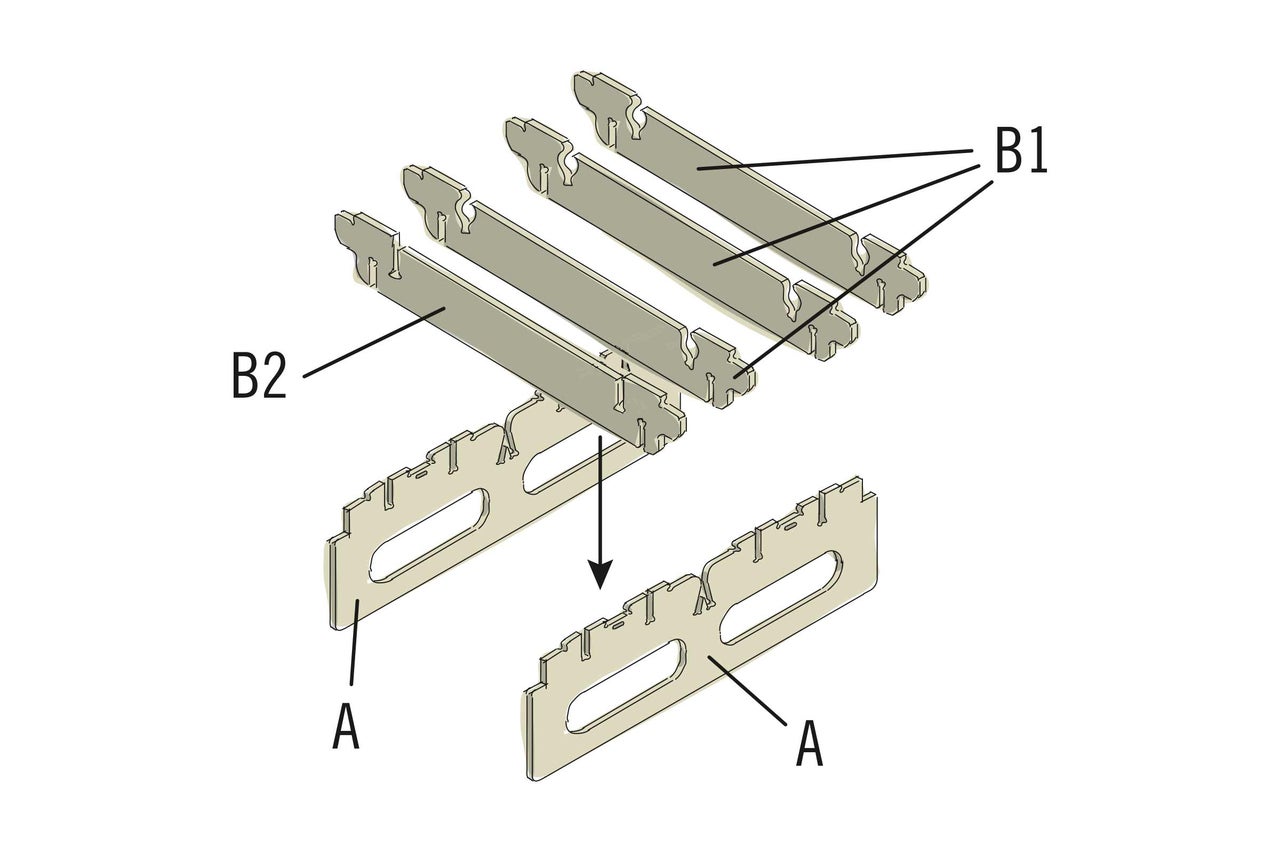

Avec l'aide d'une seconde personne, pose les deux parois latérales (A). Insère alors les trois étais (B1) et l'étai (B2) par le haut, dans les fentes des parois latérales.
Instructions
Aménager lit arrière et tiroir Campingbox
Peu importe que ton voyage te mène au bout du monde ou au camping voisin. Si tu as peu de place dans ta voiture, le petit lit arrière Bob avec le tiroir adapté Robert de la marque BUILDIFY est ce qu'il te faut. Tu pourras y dormir confortablement tout en ayant un espace de rangement.
Les dimensions du lit arrière Bob et du tiroir arrière Robert sont adaptées les unes aux autres. Ils ne font pas partie d'un ensemble et sont disponibles séparément. De cette manière, tu peux combiner les deux box ou n'en acheter qu'une.
Les Campingbox Bob et Robert sont les modèles petits. Si tu recherches un lit gigogne plus grand avec un système de placard assorti, nous te recommandons les Campingbox Erwin et Carolin ou bien Marinus et Ben pour VW.
Aménager un lit arrière Campingbox

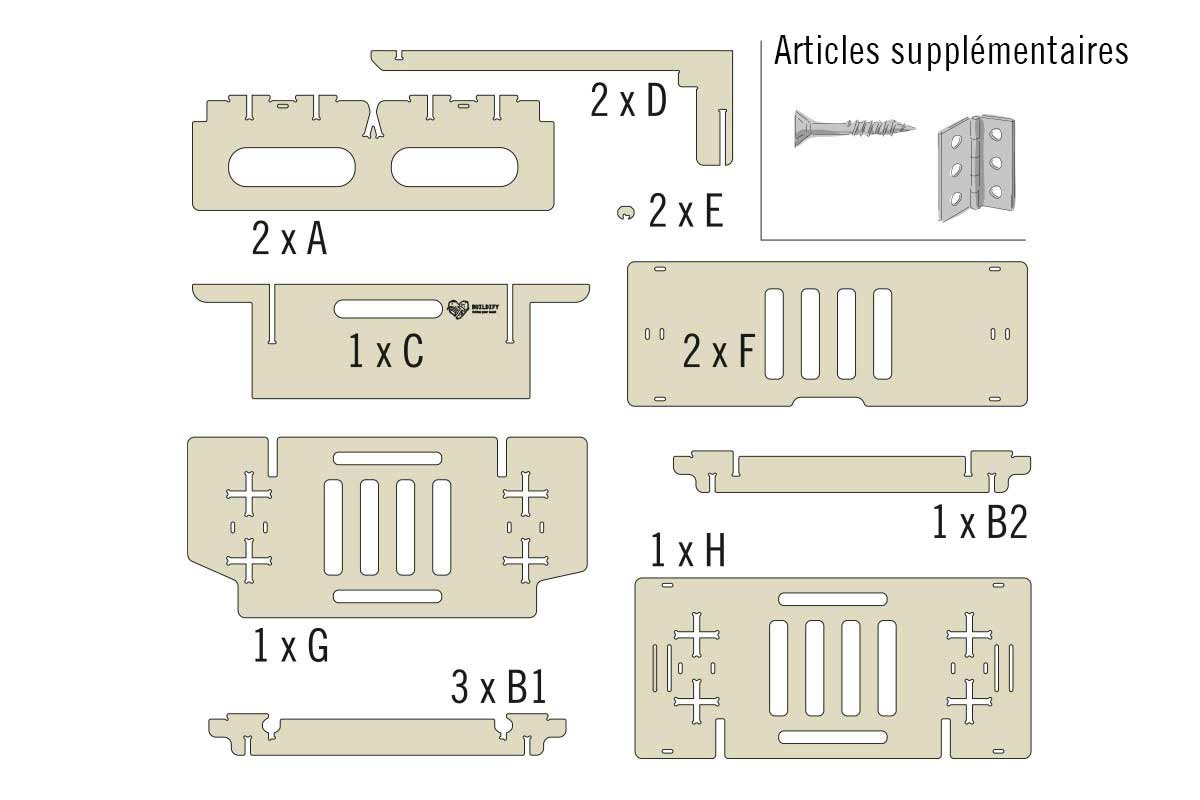

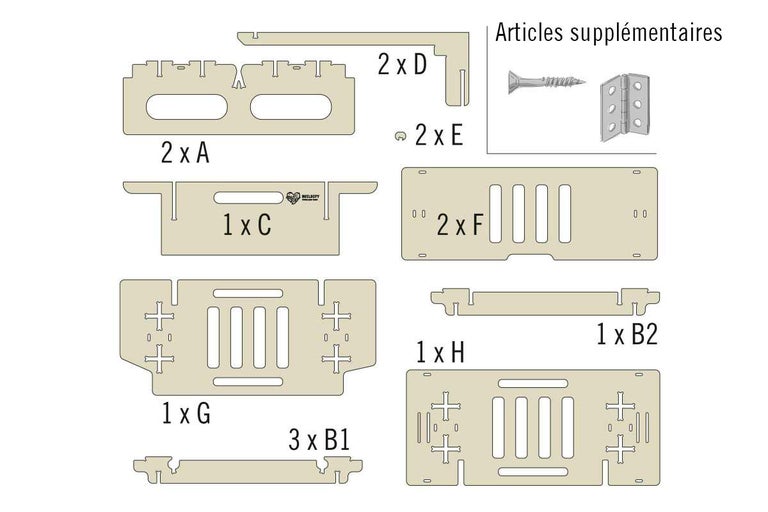

Sur cette illustration sont représentés tous les éléments du kit de montage pour le lit de camping. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.
Tu peux aussi évidemment enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.
1
Assembler les parois latérales avec les étais
2
Emboîter le panneau avant

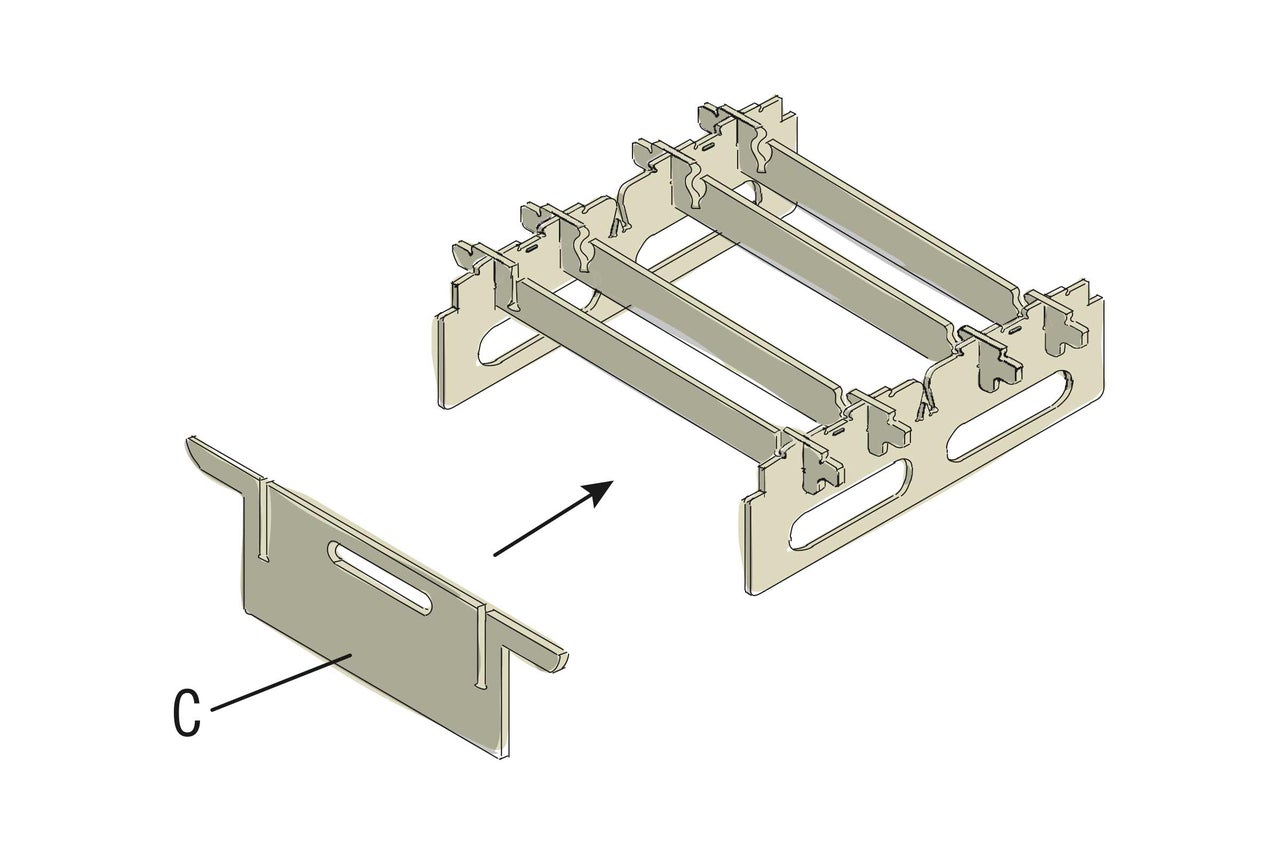

Emboîte le panneau avant (C) à l'avant dans les fentes des angles des parois latérales.
3

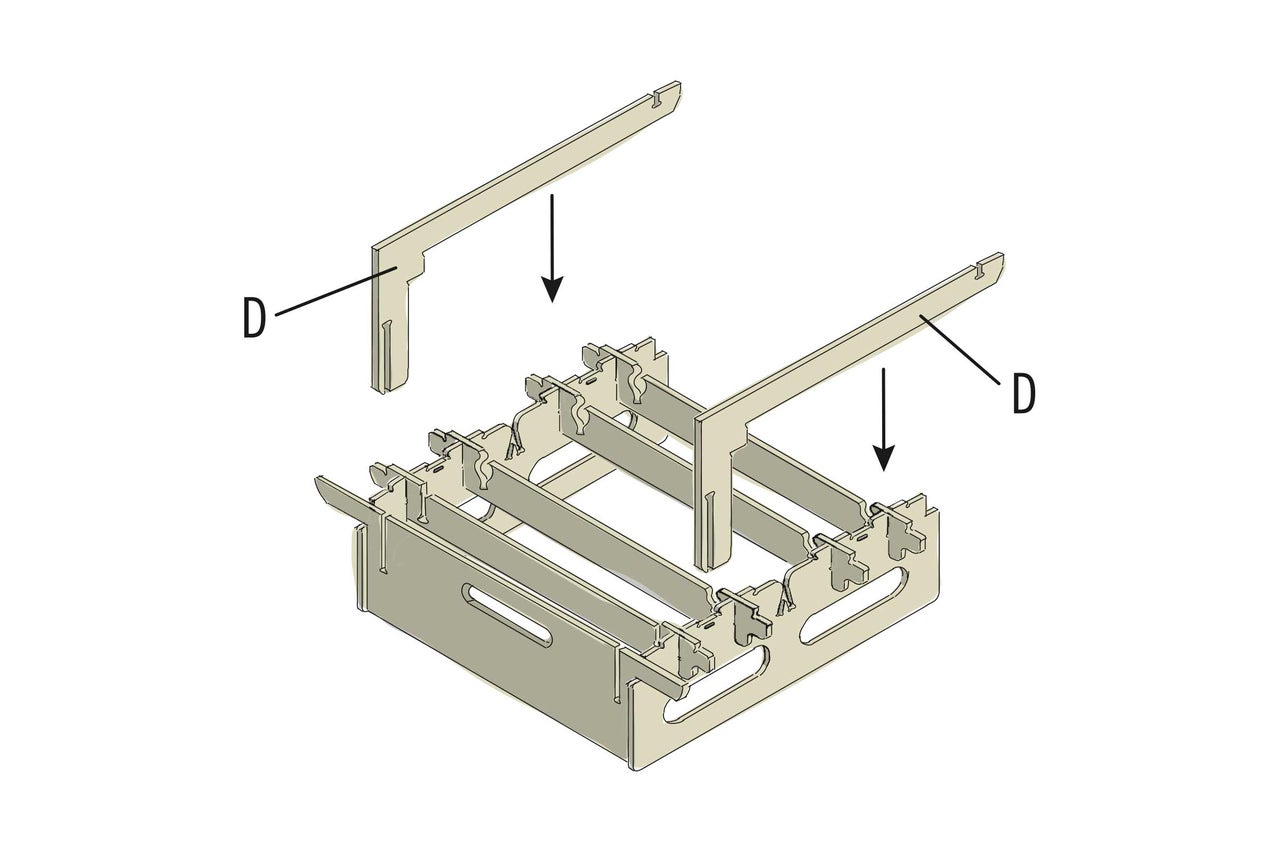

Introduire les étais coudés
Introduis les deux étais coudés (D) dans les fentes du panneau avant. Insérer pour cela les parties longues des étais coudés dans les fentes supérieures des étais (B1 et B2).
4
Installer le butoir

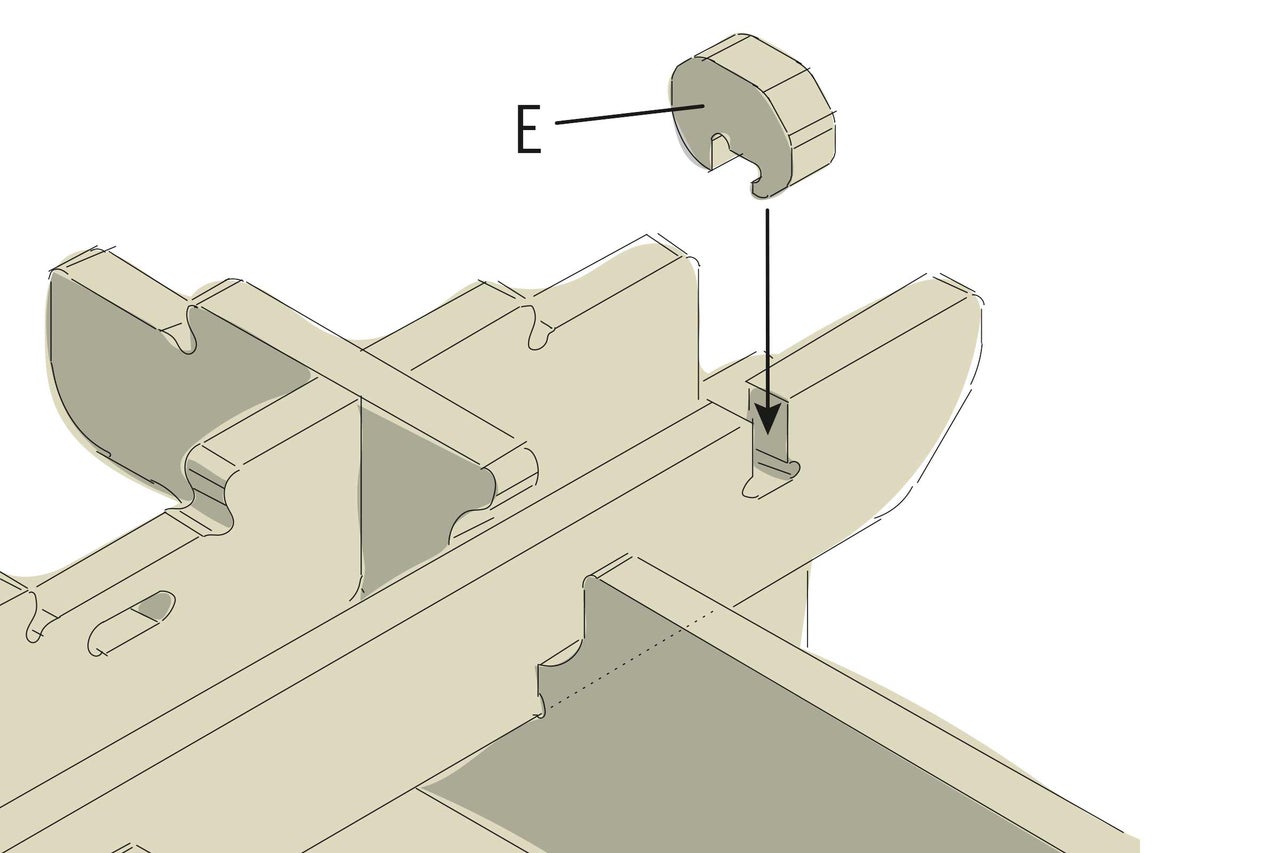

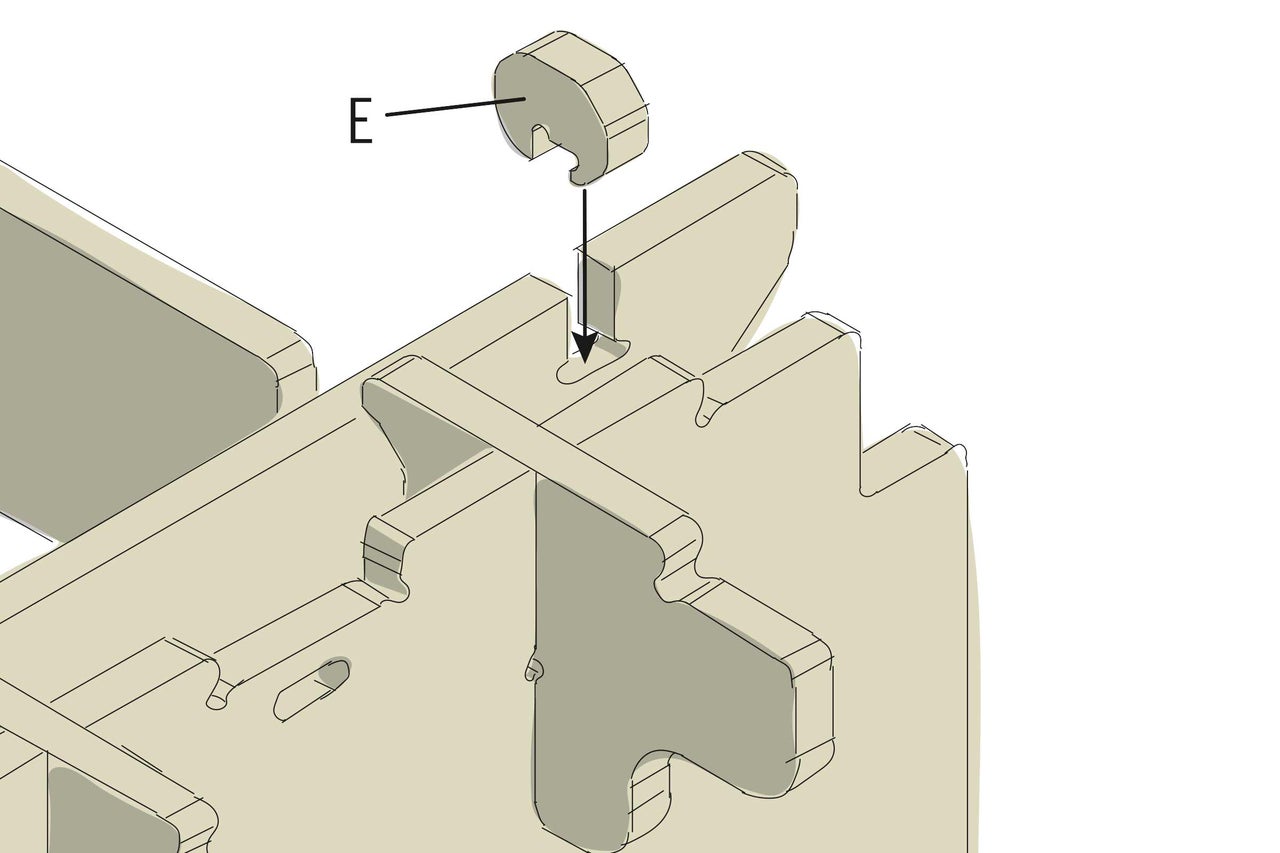

Un butoir (E) est inséré à l'extrémité de l'étai coudé. Il doit être positionné de manière à ce que l'étai coudé et le panneau avant puissent être poussés jusqu'à l'étai (B2). Teste le fonctionnement et corrige les pièces si besoin. Si les pièces ne s'emboîtent pas complètement, la partie gigogne coince.
5
Installer le butoir
Emboîte ensuite un butoir (E) à l'extrémité du deuxième étai coudé. Il doit être positionné de manière à ce que les étais coudés et le panneau avant puissent être poussés jusqu'à l'étai (B2). Teste aussi ici le fonctionnement et corrige les pièces si besoin. Si les pièces ne s'emboîtent pas complètement, la partie gigogne coince.
6

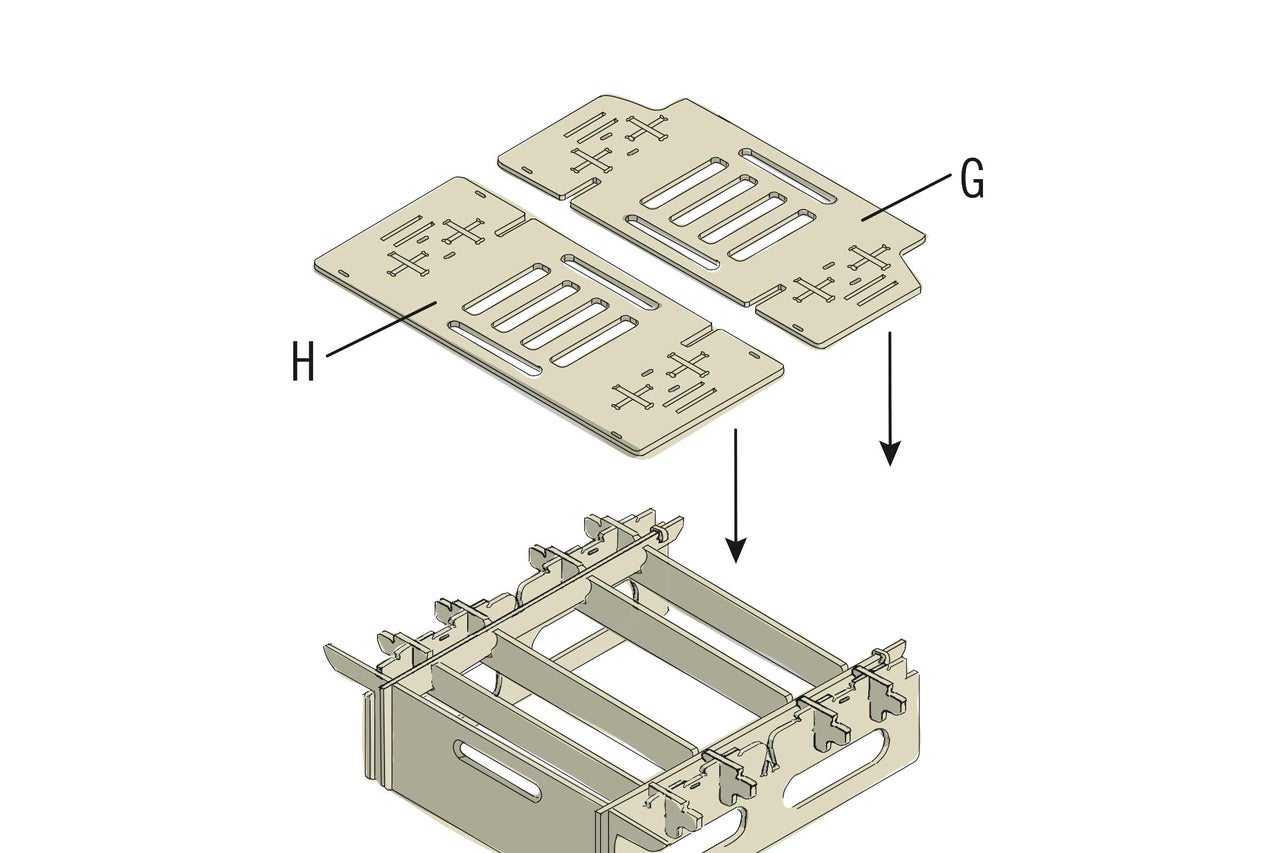

Emboîter le panneau de recouvrement
Repousse le panneau avant en arrière. Emboîte le panneau de recouvrement (G) sur la pièce inférieure du bord arrière, de manière à ce que les fentes des angles soient orientées vers l'extérieur. Placer le panneau de recouvrement (H) dans l'alignement et l'emboîter également.
7

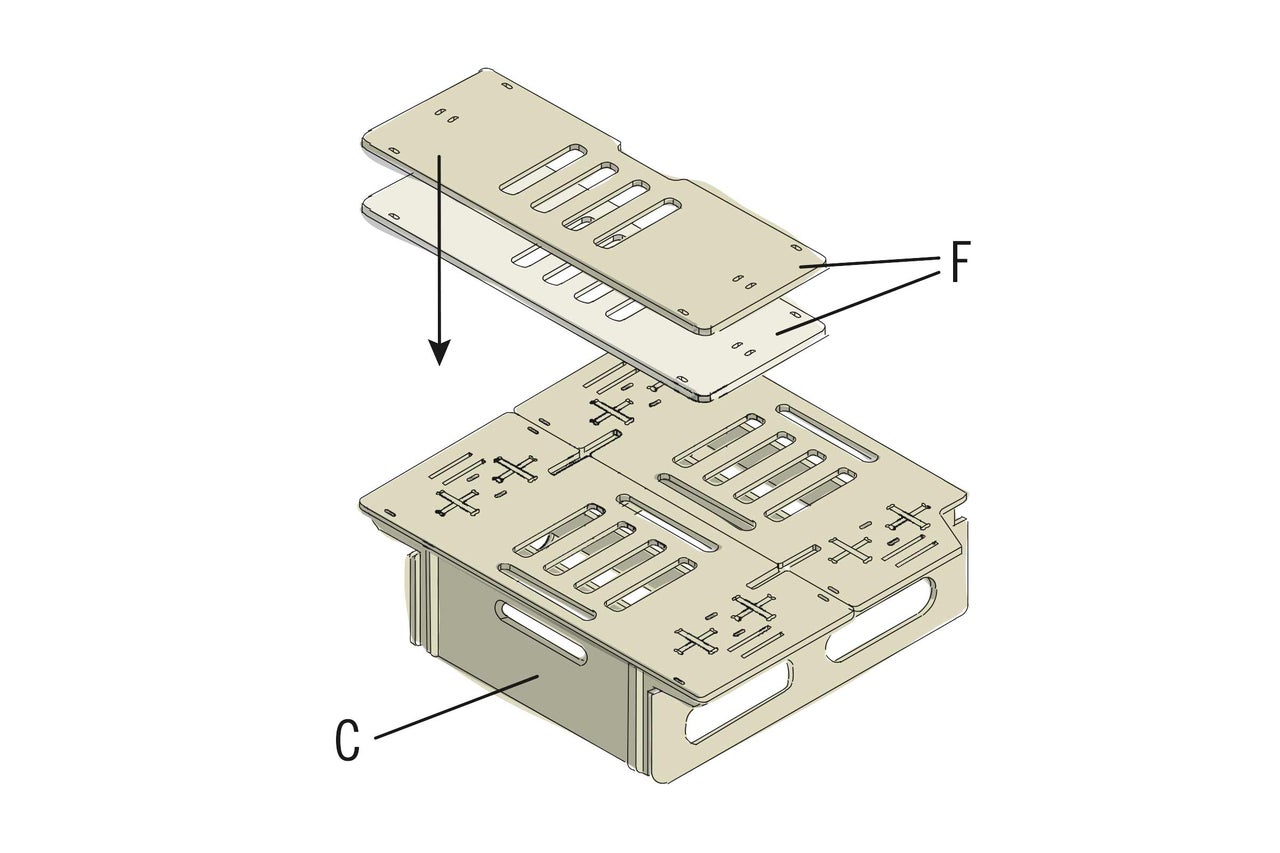

Tirer le panneau vers l'avant

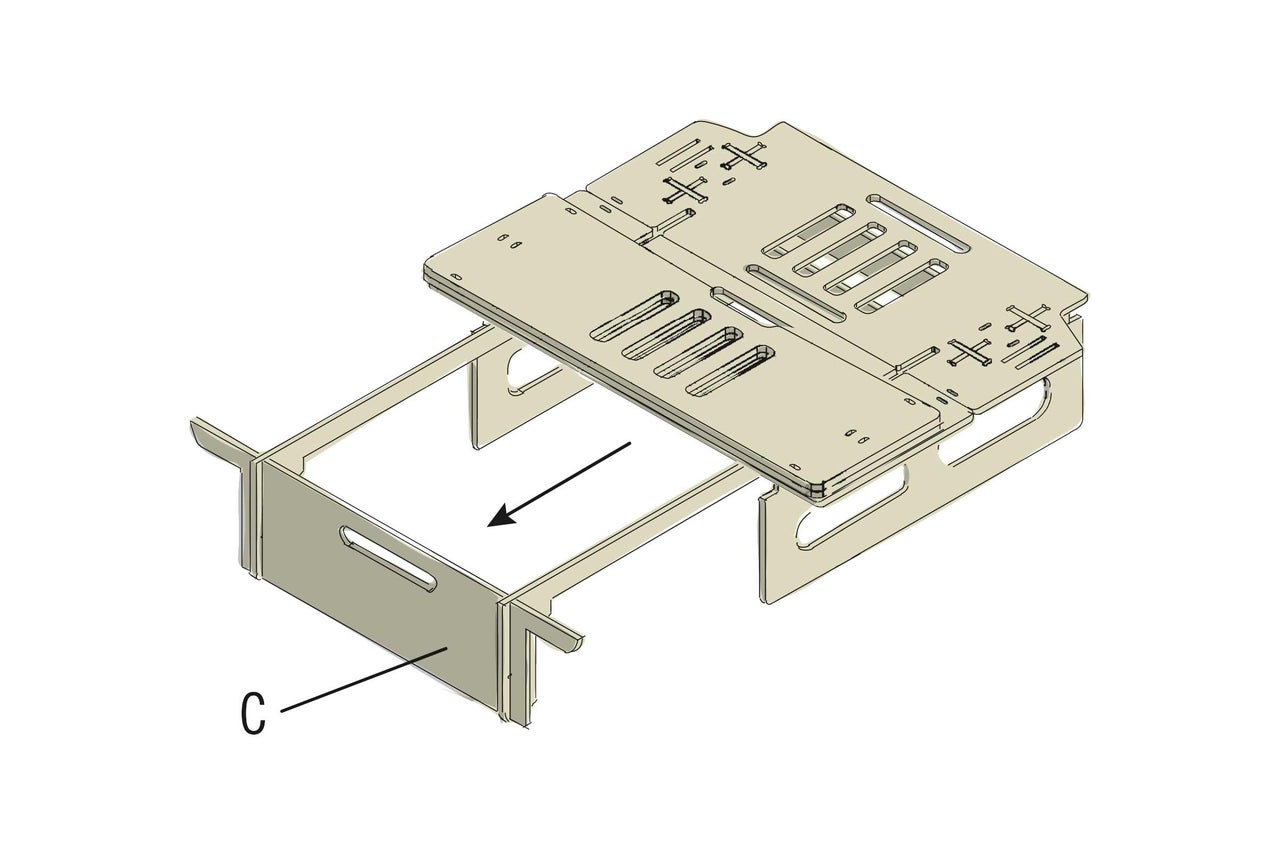

Pour installer les deux autres panneaux de recouvrement (F), sors le panneau (C) avant en le tirant vers l'avant.
8
Poser les panneaux de recouvrement
Place les panneaux de recouvrement face arrière vers le haut, sur la partie sortie.
9
Aligner et raccorder les panneaux

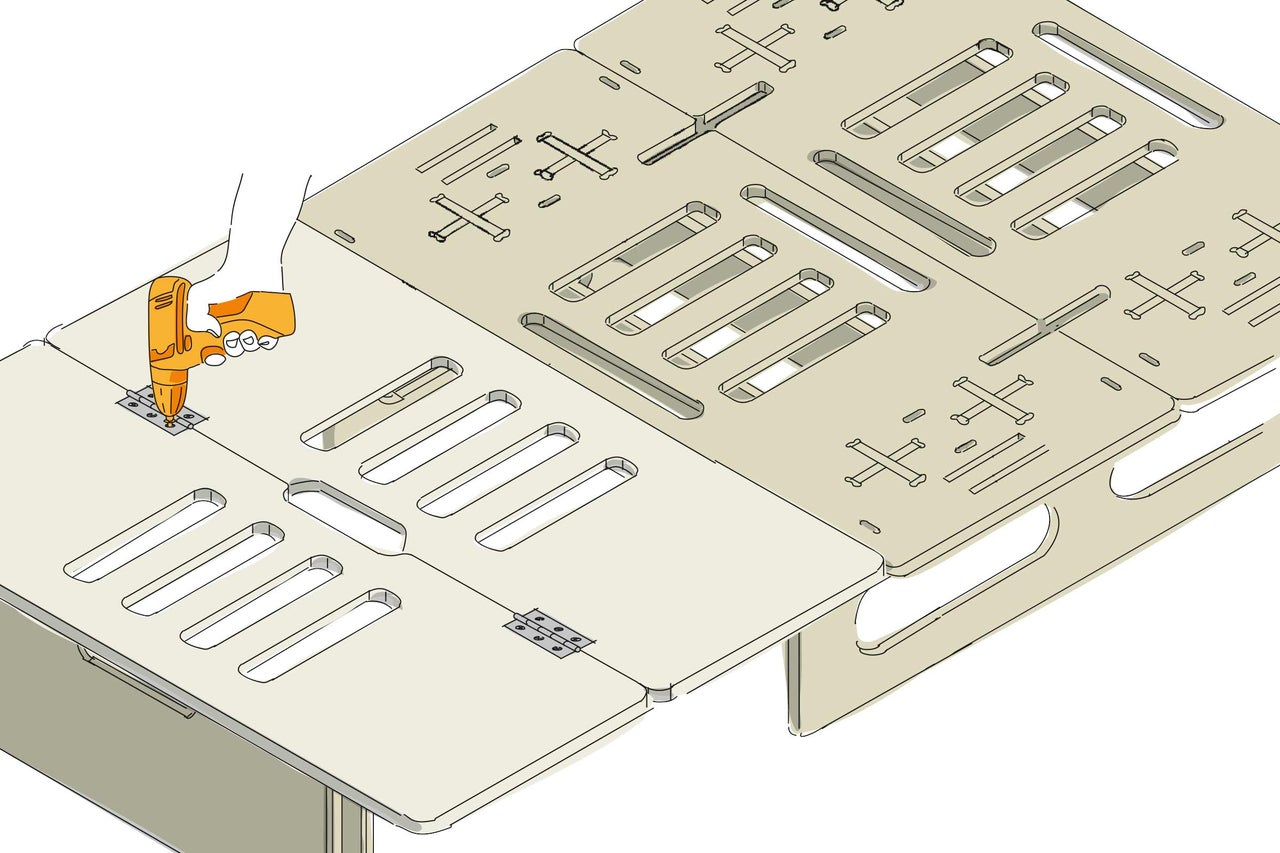

Dispose les panneaux de façon à ce que l'ouverture de poignée se trouve entre les deux plaques. Assemble-les à l'aide de deux charnières et des vis de 3 x 16 mm.
10
Visser les panneaux de recouvrement

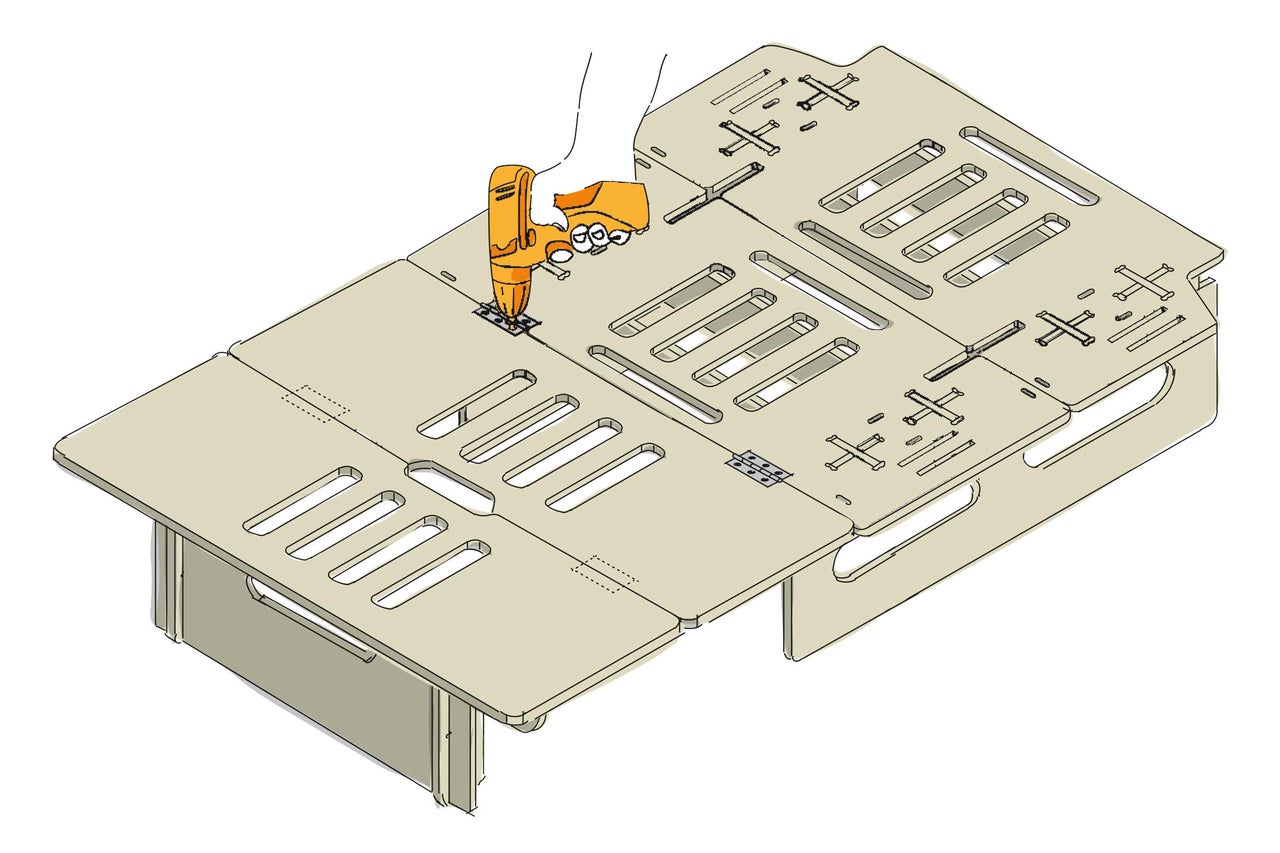

Retourne les deux panneaux et visse-les aux panneaux emboîtés précédemment à l'aide de deux charnières et de vis de 3x16 mm.
11
Possibilités d'utilisation du lit arrière

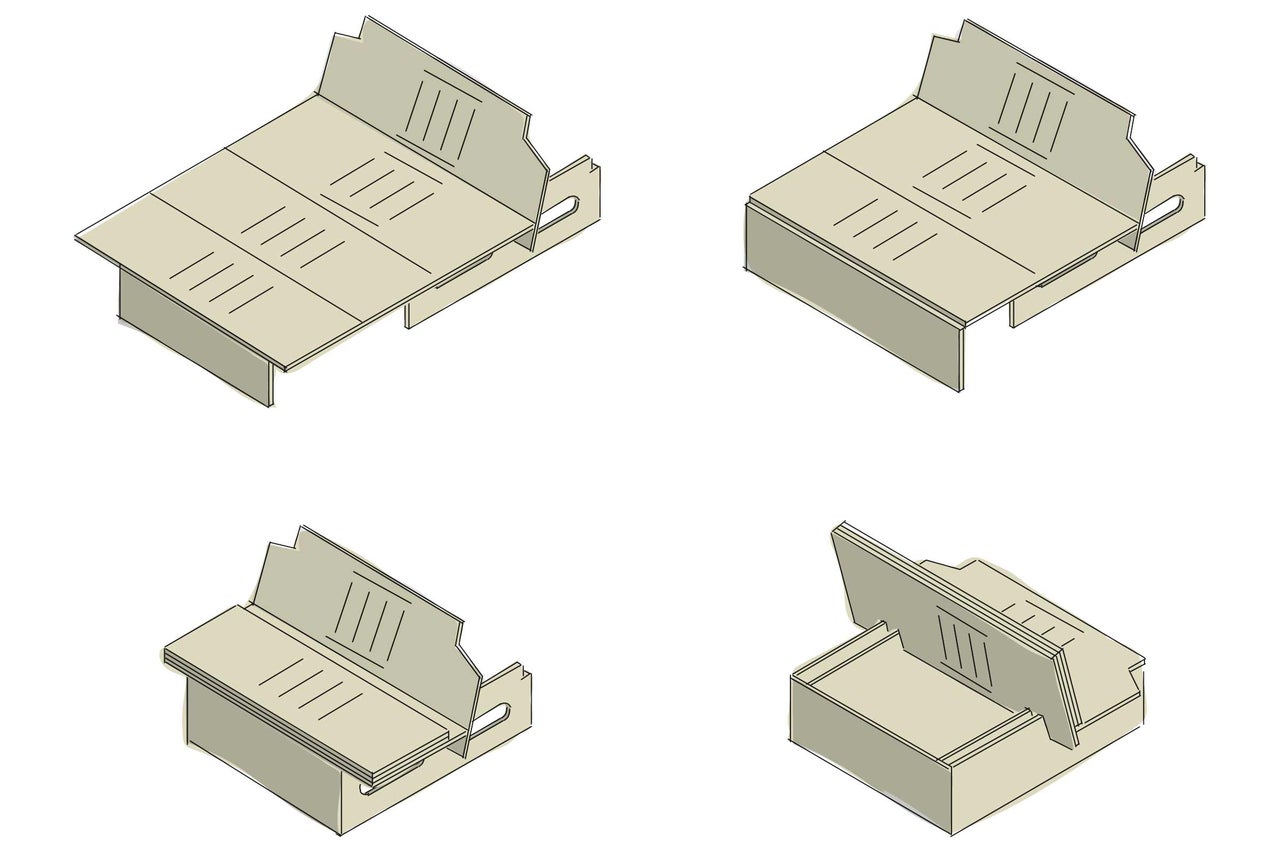

Le lit peut être utilisé de plusieurs manières. Il peut être déplié complètement en lit ou servir de siège ou encore, prendre une forme entre les deux.
Le module de tiroir Robert peut être monté pour créer un espace de rangement supplémentaire. Il reste à fixer et sécuriser le lit dans le véhicule.
Assise non autorisée lors des trajets
Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.
Aménager un tiroir arrière Campingbox

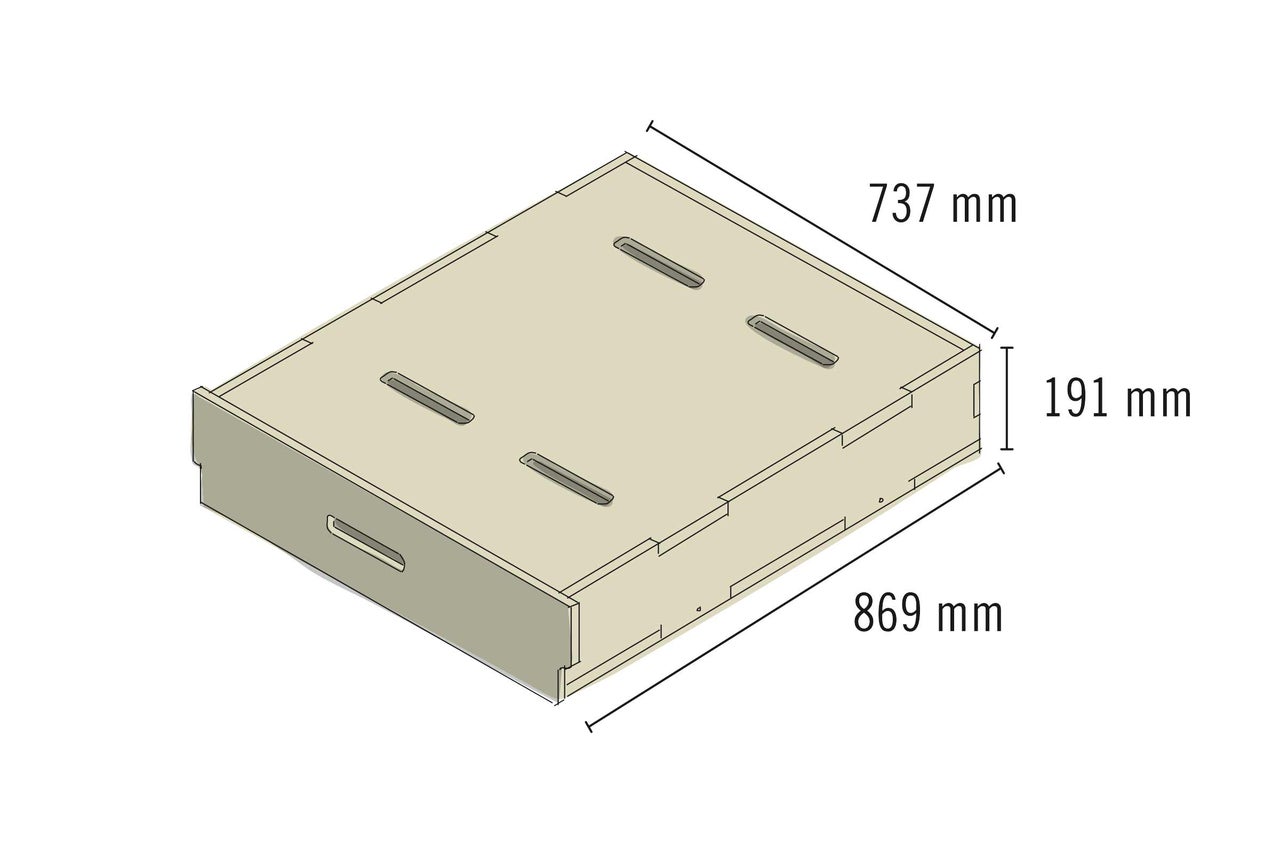

Le système de placard présente les dimensions: L 869 mm x l 737 mm x h 191 mm, avec un tiroir extractible aux dimensions intérieures: L 835 mm x l 670 mm x h 175 mm.

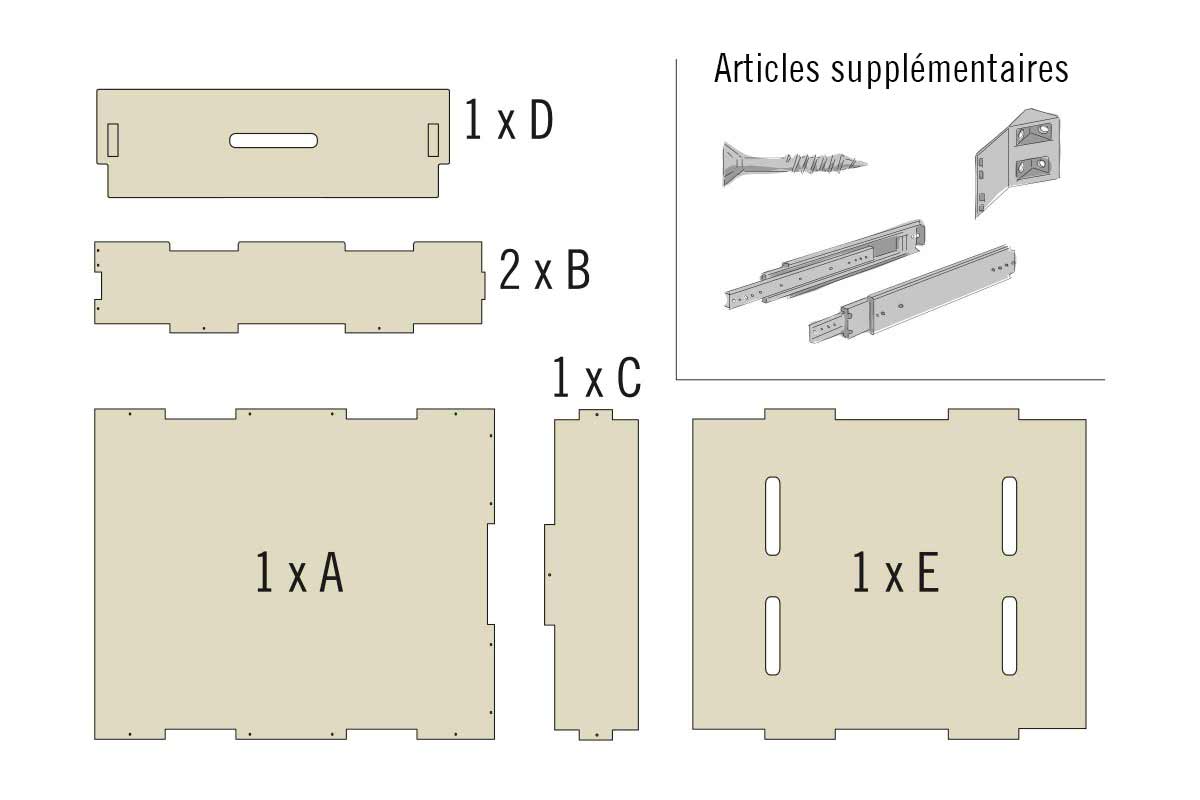

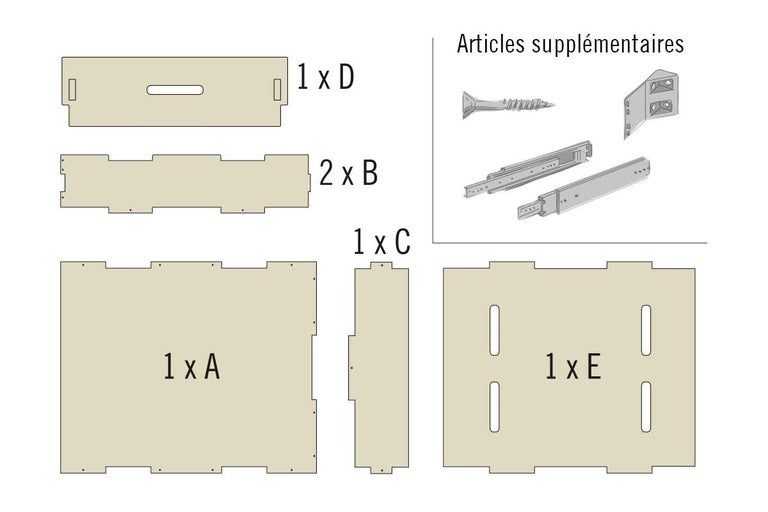

Sur cette illustration sont représentés tous les éléments du kit de montage pour le système de placard. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.
Tu peux aussi évidemment enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.
12
Assembler les parois et la plaque de base

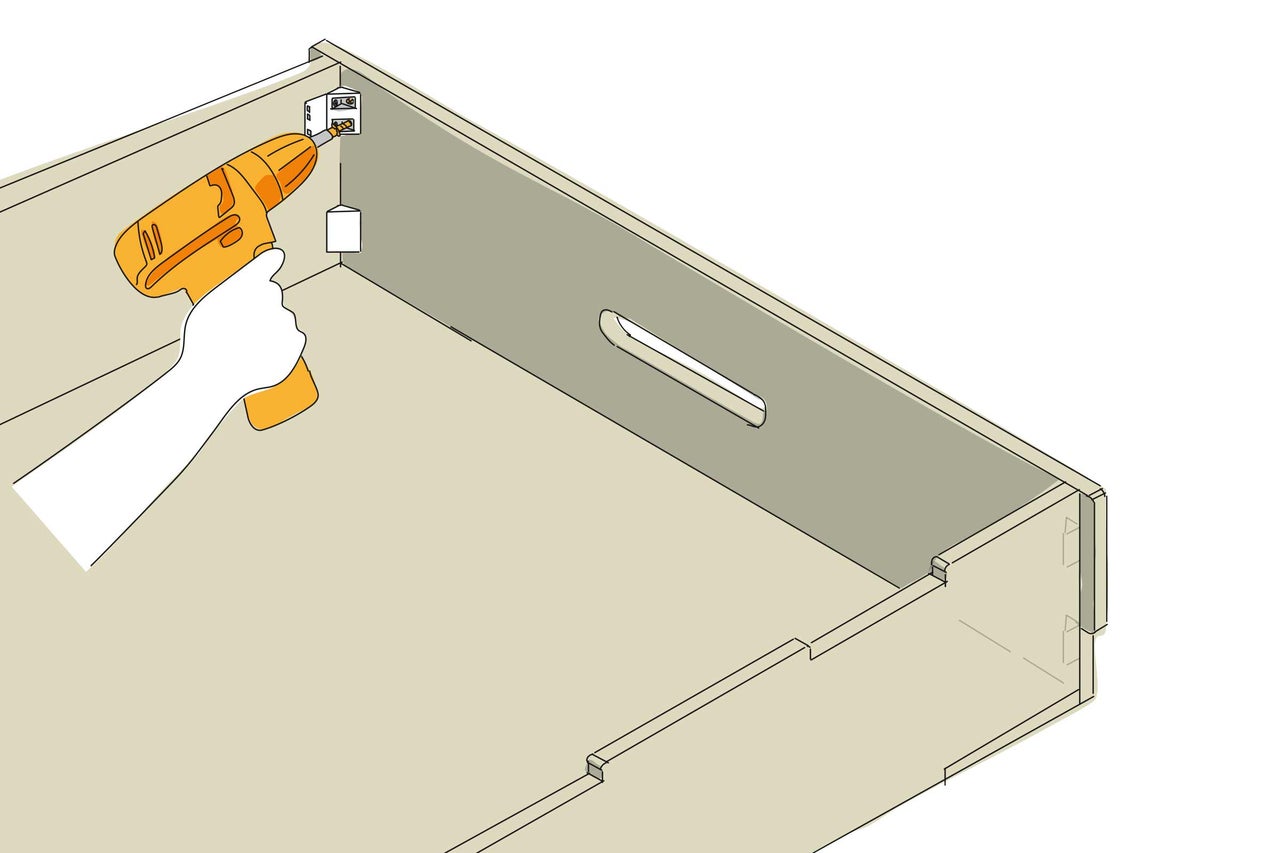

Insère les parois latérales (H) et la paroi arrière (I) dans les fentes du panneau de fond (F). Le vissage se fait par le bas à travers le panneau de fond avec des vis de 3.5 x 35 mm. Vissez-les également sur le côté, dans les trous de vis existants sur le bord inférieur. Emboîte la façade (D) avec les parois latérales.
13
Fixer la façade
La façade est fixée de l'intérieur à l'aide de 4 raccords d'angles universels. Visse chaque raccord au moyen de 4 vis à tête fraisée de 3 x 16 mm sur les parois latérales et la façade.
14

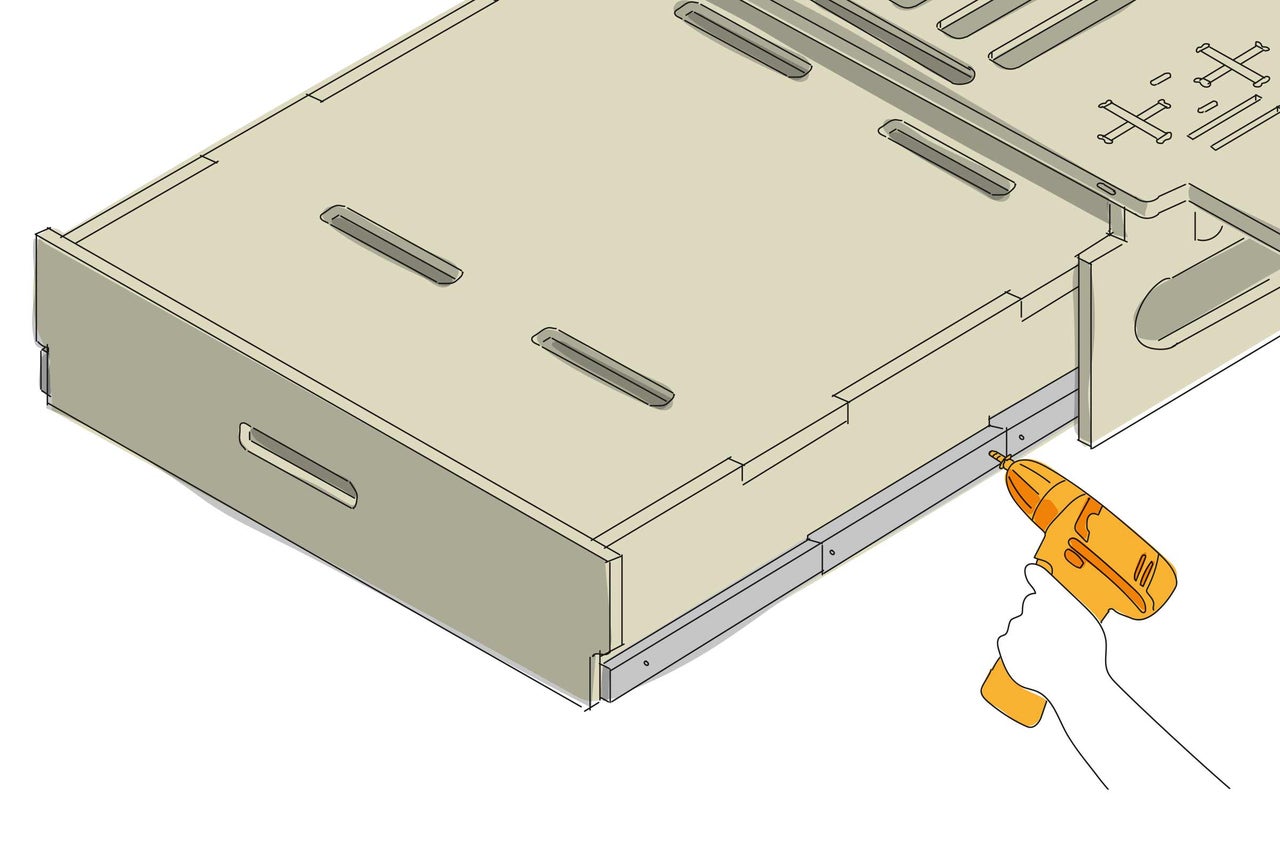

Fixer les coulisses pour tiroir

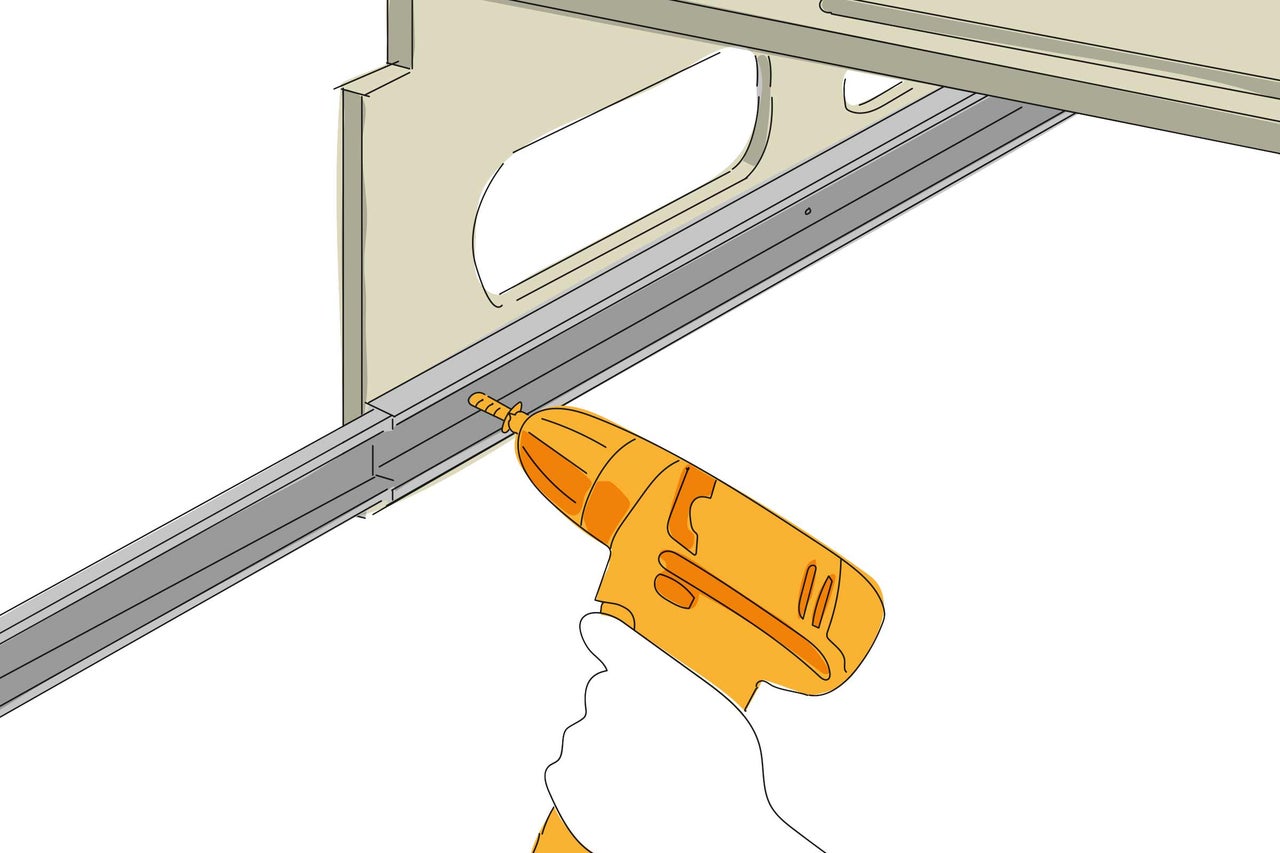

Visse les coulisses de manière à ce que les tiroirs ne dépassent pas une fois rentrés. Des vis de 4 x 16 mm sont utilisées. Les trous de vissage n'ont pas besoin d'être pré-percés.
Utilise des cales pour monter le tiroir.
- Le montage du tiroir doit être effectué sur un support plan et stable. Utilise des cales pour positionner le tiroir.
- Le tiroir doit mesurer 2 mm de moins afin de glisser sans frotter, à l'ouverture comme à la fermeture.
15
Monter le tiroir dans le lit arrière
Positionne le tiroir avant de le visser, de manière à avoir un peu de jeu de chaque côté de la façade (D). Le tiroir peut ensuite être vissé avec les coulisses. Utilise des vis à tête fraisée de 4 x 16 mm.
Si les coulisses utilisées ne disposent d'aucune sécurité à l'ouverture, veille à sécuriser les tiroirs contre le déraillement.
Consignes de sécurité
Ces instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste! HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.
- Nos produits ne sont pas des éléments du véhicule.
- Nous attirons explicitement l'attention sur le fait que nos produits sont considérés comme de la marchandise, dont la conformité de la sécurisation ne fait pas partie de notre responsabilité.
- La sécurisation de nos produits par le propriétaire/conducteur du véhicule est nécessaire et doit être réalisée conformément aux exigences du véhicule (par ex. utilisation de sangles).
- Renseigne-toi sur le poids total autorisé en charge de ton véhicule.
- Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.
- La notice de montage est disponible exclusivement en ligne et est à retrouver en PDF à télécharger, sous l'onglet «Fiches de données».
